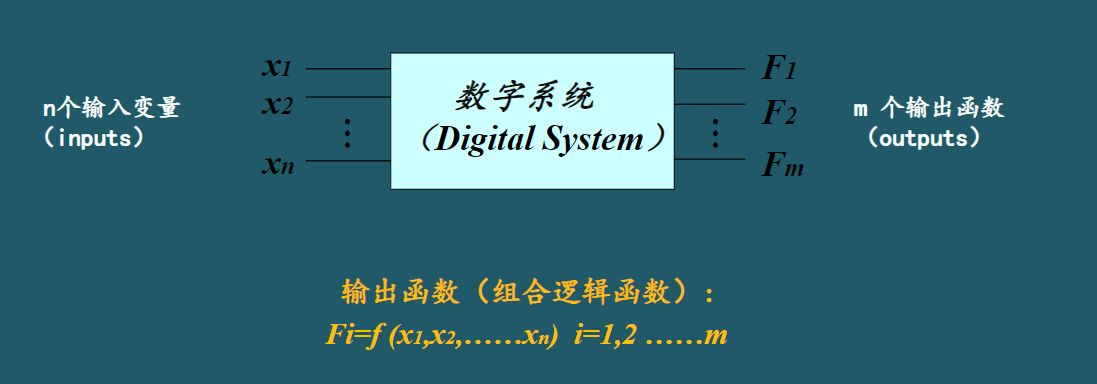

一，数字系统框图
输出函数（组合逻辑函数）：

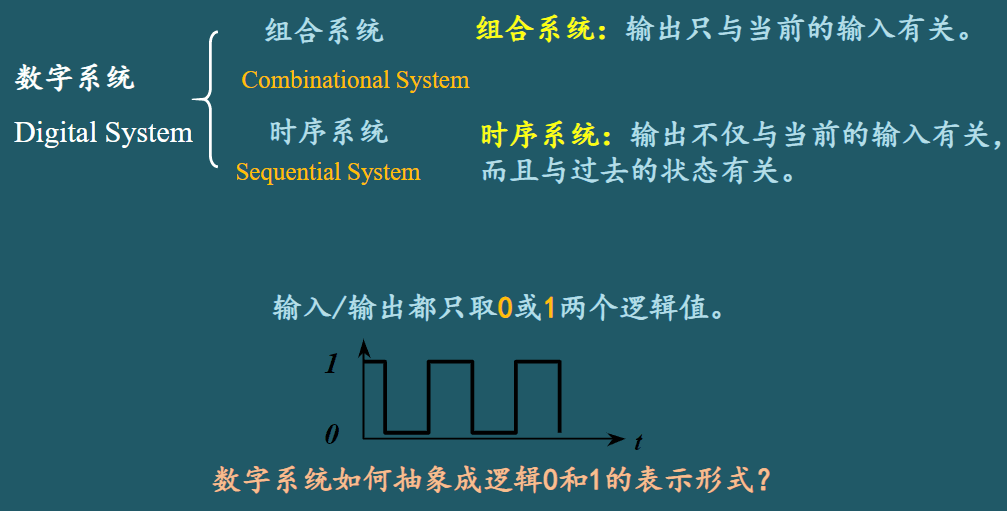

二，系统分类
上节课提过的高电平代表1，低电平代表0
注意：输入输出都只取到0或1两个逻辑值（
都只取0，1两个值）
三，逻辑命题与真值表
逻辑命题：就是用文字的形式来描述数字系统

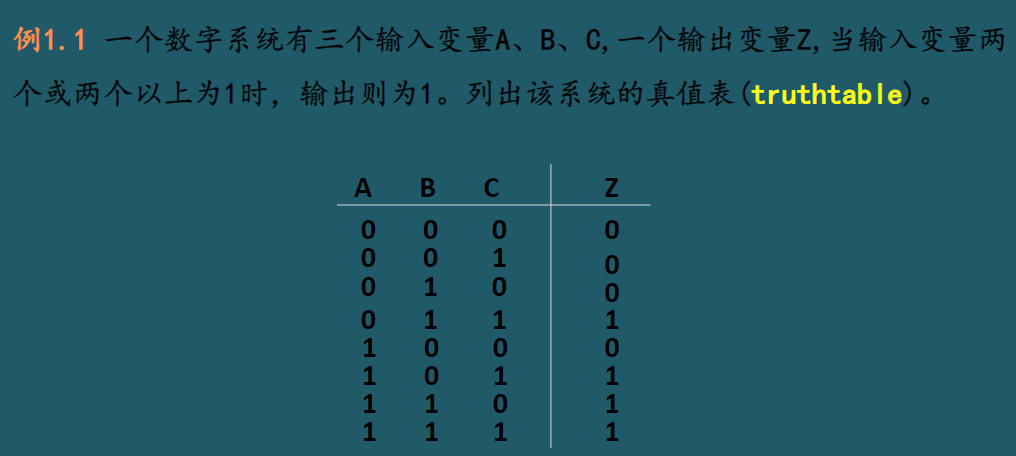

例如：例1.1的文字叙述就是一个人逻辑命题
其中A,B,C为函数的输入，Z为函数的输出
将他们在输入输出的所有的情况列出的表，称为真值表（truthtable）

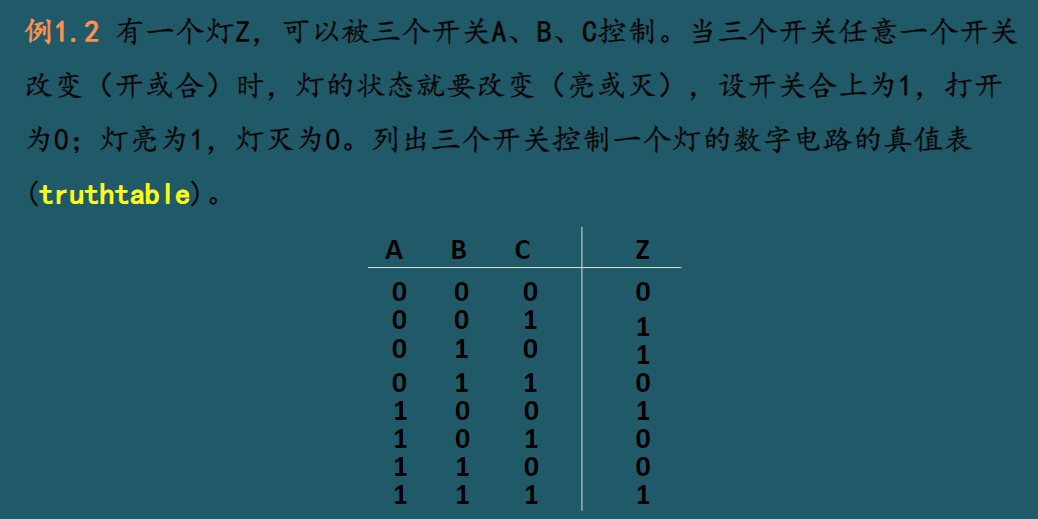

题目意思为：A，B，C为三个开关，只要其中一个改变了状态（1代表改变状态，0相反），灯的状态就进行改变，灯的初始状态为0（1代表灯亮，0代表灯灭）

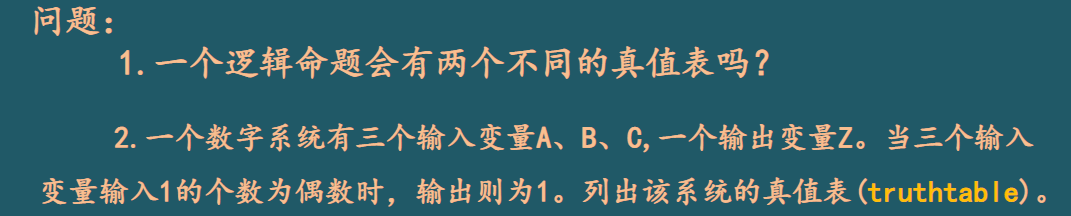

四，问题思考
answer1：一个逻辑命题应该只有一个真值表来确定其逻辑命题的唯一性
answer2：
| A（输入） | B（输入） | C（输入） | Z（输出） |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 1 | 1 | 0 |
