使用Wireshark分析Redis通信

说明

1. 对于Wireshark的使用我这里不会阐述，具体可以google一下；
2. 本章内容会对redis的set, mset 请求进行分析；

   实战

   1. SET

   set("set_key","set_value");
   set("set_key2","set_value2");

   观察抓取的数据，如下：


• 红框区域：SYN是TCP三次握手建立连接的；
• 黄框区域：PSH是发送数据，ACK是响应；
• 绿色区域：FIN表示关闭连接；

我们这里只分析发送数据（即黄框区域的数据）；
上面的set命令请求了两次，我们可以想象一下这个过程： 客户端发送数据 -> 服务端 （PSH）服务端收到数据，发送回执 -> 客户端 （ACK）服务端发送数据 -> 客户端 (PSH)客户端收到数据，发送回执 -> 服务端 (ACK) 是不是这样呢，我们看下抓取的数据

看起来是像我们上面说的那样，但怎么下面还有一遍这个步骤（下面还有PSH和ACK），我们可以先看下发送的数据是什么样的

从上图中可以看到，客户端请求了两次（即发送了两次数据），服务端也响应了两次（即也是发送了两次数据），所以上面的 1,2,3,4步骤会有两遍，我们再观察一下发送的数据格式： *3 表示3个参数$3 第一个参数的长度SET 第一个参数的值 （要执行的Command = set）$7 第二个参数的长度set_key 第二个参数的值 (key)$9 第三个参数的长度set_value 第三个参数的值 (value)+OK 执行结果 那你如果还不敢肯定，咱们继续看

从图中可以确认我们上面说的就是对的。

2. MSET

mset相比于set而言可以一次发送多个key,value（即一次发送多个命令），我们再抓取数据看一下

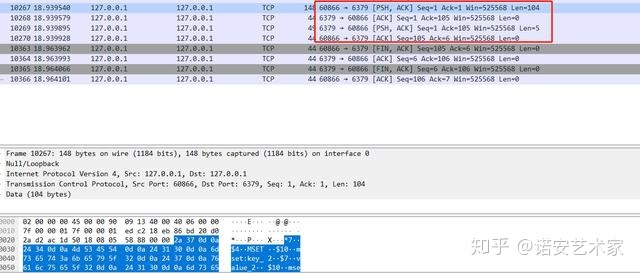

根据上面说的，我们可以发现客户端确实只发送了一次请求，服务端也发送了一下（响应数据），具体的请求内容如下:

由此可以说明 mset比多次set减少了请求，缩短了时间。
如果想看其他命令是怎么通信的，可以照此方法抓取一下数据就一目了然了。
补充：
我通过Wireshark 分析了Redis pipeline命令，发现客户端Jedis和Lettuce是不一样的（spring data redisTemplate 底层是使用的Lettuce）。
区别：
Jedis 使用pipeline，客户端发送多个命令时会放到客户端缓冲区（此时并没有真实发送），最后发送一个请求（包含多个命令）给服务端，服务端是逐条执行命令，然后统一把每条执行结果放到一个Response中返回给客户端；
Lettuce 使用pipeline发送命令，因为底层是使用Netty，每条命令执行时，直接异步发送（并非是合并所有命令一起发送）。

过滤TCP连接与[SYN], [SYN, ACK],[FIN]

(tcp.flags==0x12) and not tcp.analysis.initial_rtt
(tcp.port==6379 or tcp.port==6380) &&(tcp.flags.fin==1)

“tcp.flags=0x12“查找 SYN/ACK 数据包（您也可以使用”tcp.flags.syn==1 or (tcp.flags.syn==1 and tcp.flags.ack==1)“，或者，如果您想要 SYN 和 SYN/ACK，则使用”tcp.flags.syn==1 or (tcp.flags.syn==1 and tcp.flags.ack==1)“。
诀窍是使用”not tcp.analysis.initial_rtt“，因为这将检查 Wireshark 是否计算了对话的初始往返时间 - 只有握手完成后，它才会这样做。因此，如果缺少字段，并且看到 SYN/ACK，则有半打开连接（假设 SYN 存在）。请注意，筛选器没有检查实际的 iRTT 值，它将与双相等的操作员（例如”tcp.analysis.initial_rtt==0.12345“）进行检查，但如果该字段存在的话。
