创建MQTT客户端设备网关,用于设备已连接到第三方MQTT服务上时,处理设备消息。

一. 创建MQTT客户端

进入系统: 网络组件-组件管理 点击左侧菜单中的MQTT客户端 添加一个MQTT客户端。
add mqtt server

测试连接

使用EMQ软件进行连接测试.
1.安装完成EMQ,并启动

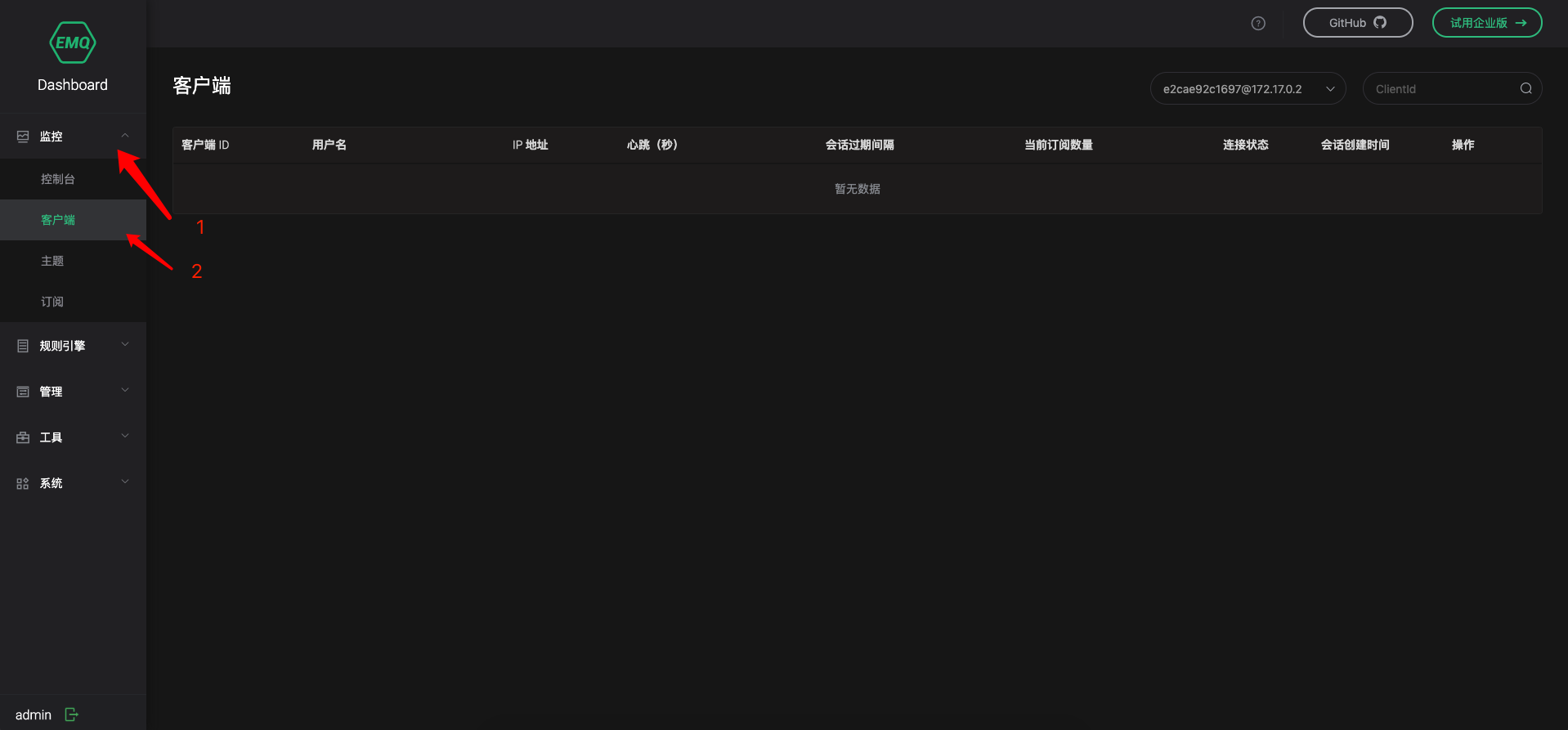

2.进入emq客户端监控界面
emq客户端监控
3.点击状态列中的已停止开启服务. 状态变为已启动则为启动完成.
启动mqtt客户单
4.在EMQ客户端监控列表中,看到客户端连接成功。表示mqtt客户端正常。
emq监控mqtt客户端连接成功

创建设备网关

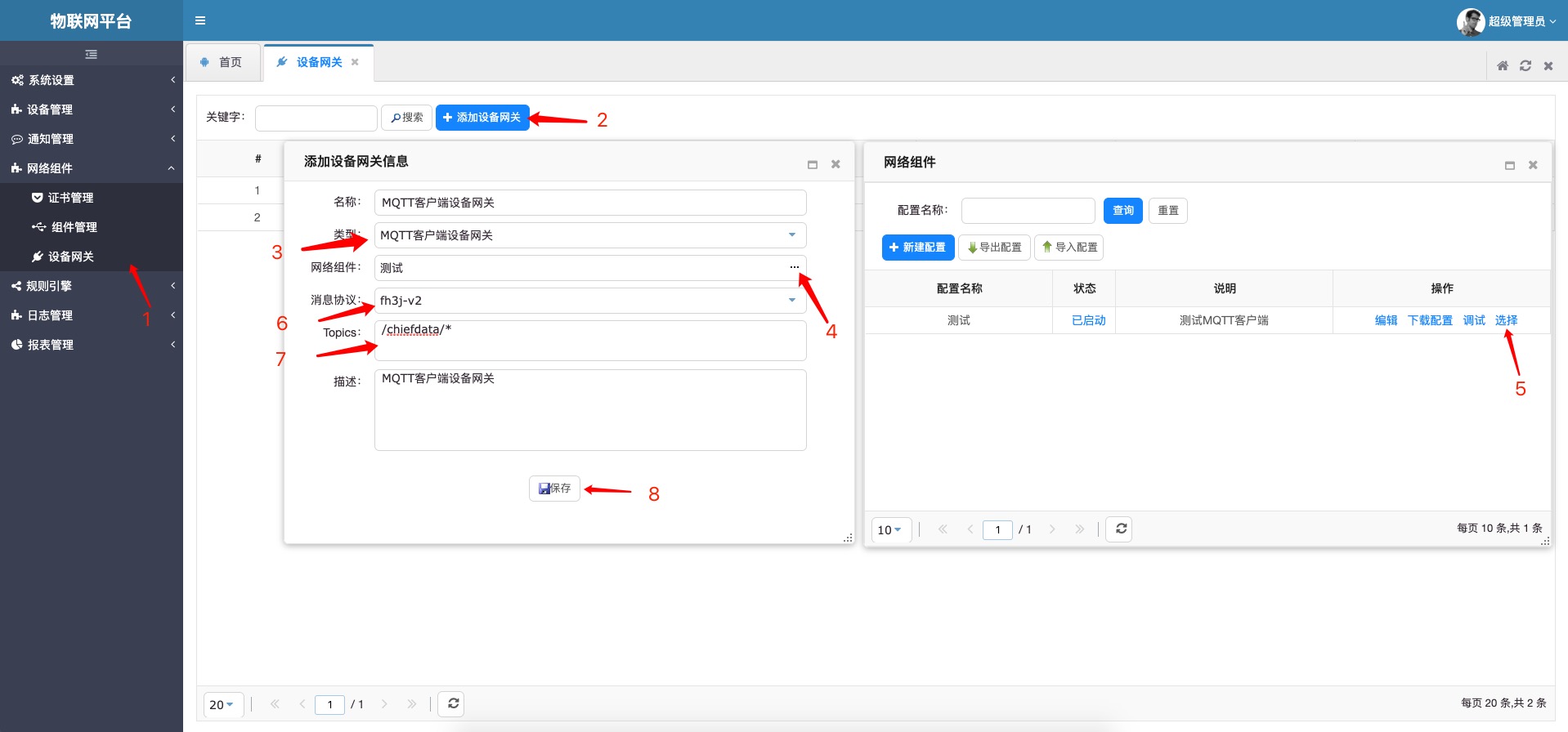

新建设备网关配置
add device gateway

设备网关连接测试

前提条件

i. 已在平台中创建产品和设备

创建产品和设备具体操作细节,请参考添加设备型号添加设备实例

设备接入平台,请参考设备接入教程

创建成功的设备实例信息展示

i. 设备基本信息
设备基本信息
ii. 设备运行状态信息
设备运行状态信息
iii. 设备日志
设备日志
使用MQTT.fx软件进行连接测试
1.启动网关:
i. 点击操作列中的启动按钮,启动网关。

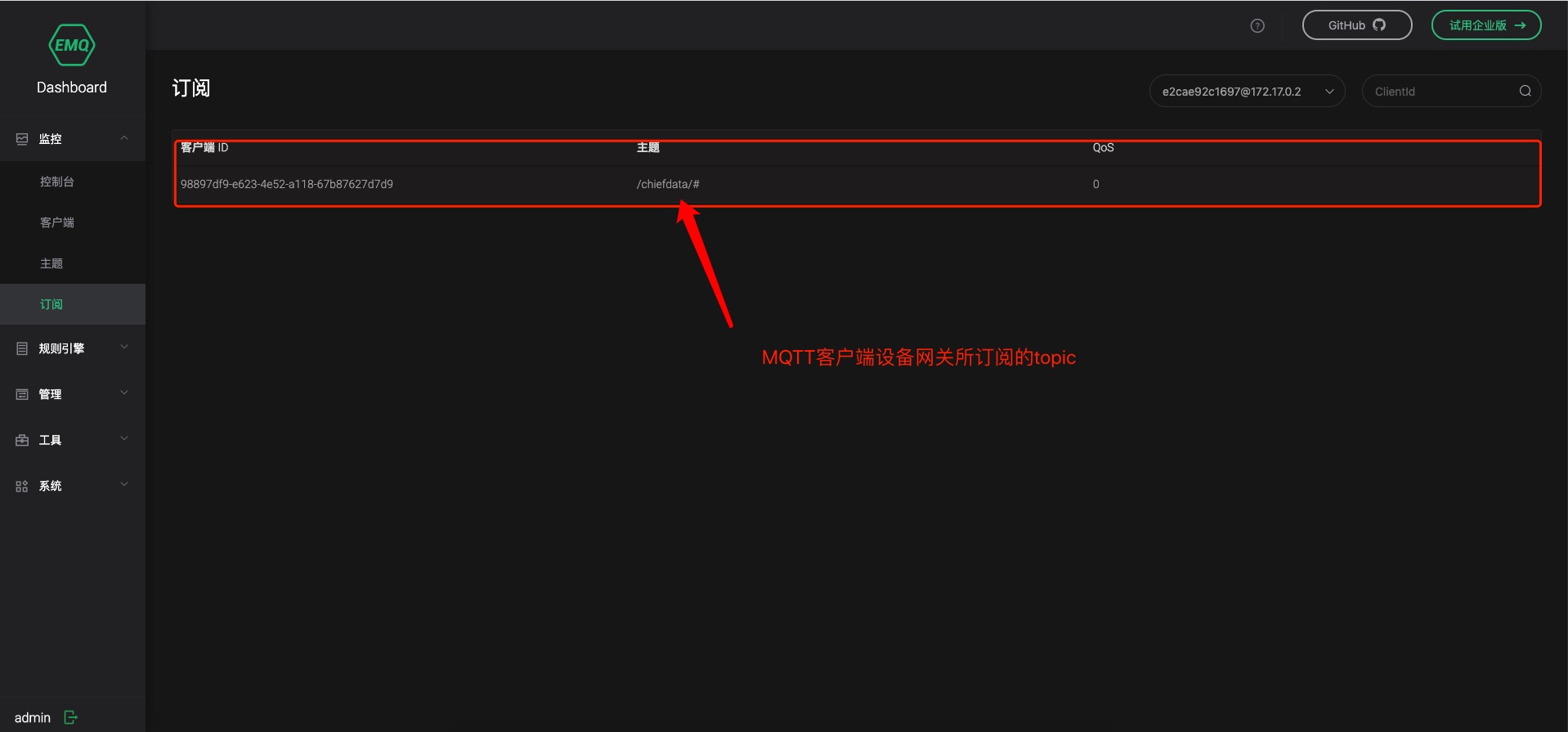

ii. 在EMQ订阅监控列表中,看到有MQTT客户端设备网关新建时,设置的topics订阅记录,表示网关topic订阅成功。
add mqtt server
2.使用MQTT.fx连接上EMQ
add mqtt server

注意:上图第2步中port为EMQ服务所暴露的端口

3.发送设备上线消息到EMQ中
发送设备上线消息到EMQ中
4.设备上线表示设备设备网关连接成功
设备上线
网关状态说明:

  1. 停止:网关完全停止.不再接受设备连接,以及消息.重新启动后只会接受最新的连接以及消息。
  2. 暂停:网关不再接受新的设备连接,以及消息.重新启动后恢复处理之前的所有连接的消息。
  3. 启动:网关处理新的设备连接以及消息。

    设备连接

    参照使用自定义消息协议接入设备进行设备配置,注册,以及连接,消息收发测试。
