Flink Checkpoint机制

1. 什么是Checkpoint检查点

Checkpoint被叫做检查点，是Flink实现容错机制最核心的功能，是Flink可靠性的基石，它能够根据配置周期性地基于Stream中各个Operator的状态来生成Snapshot快照，从而将这些状态数据定期持久化存储下来，当Flink程序一旦意外崩溃时，重新运行程序时可以有选择地从这些Snapshot进行恢复，从而修正因为故障带来的程序数据状态中断。
Flink的checkpoint机制原理来自“Chandy-Lamport algorithm”算法。
注意:区分State和Checkpoint

1.1 State

一般指一个具体的Task/Operator的状态(operator的状态表示一些算子在运行的过程中会产生的一些中间结果)
State数据默认保存在Java的堆内存中/TaskManage节点的内存中，State可以被记录，在失败的情况下数据还可以恢复。

1.2 Checkpoint

表示了一个FlinkJob在一个特定时刻的一份全局状态快照，即包含了所有Task/Operator的状态
可以理解为Checkpoint是把State数据定时持久化存储了，比如KafkaConsumer算子中维护的Offset状态,当任务重新恢复的时候可以从Checkpoint中获取。

2. 什么是SavePoint保存点

保存点在 Flink 中叫作 Savepoint. 是基于Flink 检查点机制的应用完整快照备份机制. 用来保存状态 可以在另一个集群或者另一个时间点.从保存的状态中将作业恢复回来。适用 于应用升级、集群迁移、 Flink 集群版本更新、A/B测试以及假定场景、暂停和重启、归档等场景。保存点可以视为一个(算子 ID -> State) 的Map，对于每一个有状态的算子，Key是算子ID，Value是算子State。

3. 什么是检查点协调器

Flink中检查点协调器叫作 CheckpointCoordinator，负责协调 Flink 算子的 State 的分布式快照。当触发快照的时候，CheckpointCoordinator向 Source 算子中注入Barrier消息 ，然后等待所有的Task通知检查点确认完成，同时持有所有 Task 在确认完成消息中上报的State句柄。

4. Checkpoint中保存的是什么信息

检查点里面到底保存着什么信息呢？我们以flink消费kafka数据wordcount为例：
1、我们从Kafka读取到一条条的日志，从日志中解析出app_id，然后将统计的结果放到内存中一个Map集合，app_id做为key，对应的pv做为value，每次只需要将相应app_id 的pv值+1后put到Map中即可；
2、kafka topic：test；
3、flink运算流程如下：

kafka topic有且只有一个分区
假设kafka的topic-test只有一个分区，flink的Source task记录了当前消费到kafka test topic的所有partition的offset

例：（0，1000）表示0号partition目前消费到offset为1000的数据

Flink的pv task记录了当前计算的各app的pv值，为了方便讲解，我这里有两个app：app1、app2

例：（app1，50000）（app2，10000） 表示app1当前pv值为50000 表示app2当前pv值为10000 每来一条数据，只需要确定相应app_id，将相应的value值+1后put到map中即可；

该案例中，CheckPoint保存的其实就是第n次CheckPoint消费的offset信息和各app的pv值信息，记录一下发生CheckPoint当前的状态信息，并将该状态信息保存到相应的状态后端。图下代码：（注：状态后端是保存状态的地方，决定状态如何保存，如何保障状态高可用，我们只需要知道，我们能从状态后端拿到offset信息和pv信息即可。状态后端必须是高可用的，否则我们的状态后端经常出现故障，会导致无法通过checkpoint来恢复我们的应用程序）。

chk-100 offset：（0，1000） pv：（app1，50000）（app2，10000） 该状态信息表示第100次CheckPoint的时候， partition 0 offset消费到了1000，pv统计结果为（app1，50000）（app2，10000)

5. 当作业失败后，检查点如何恢复作业？

Flink提供了 应用自动恢复机制 和 手动作业恢复机制。
应用自动恢复机制：
Flink设置有作业失败重启策略，包含三种：
1、定期恢复策略：fixed-delay
固定延迟重启策略会尝试一个给定的次数来重启Job，如果超过最大的重启次数，Job最终将失败，在连续两次重启尝试之间，重启策略会等待一个固定时间，默认Integer.MAX_VALUE次
2、失败比率策略：failure-rate
失败率重启策略在job失败后重启，但是超过失败率后，Job会最终被认定失败，在两个连续的重启尝试之间，重启策略会等待一个固定的时间。
3、直接失败策略：None 失败不重启
手动作业恢复机制：
因为Flink检查点目录分别对应的是JobId，每通过flink run 方式/页面提交方式恢复都会重新生成 jobId，Flink 提供了在启动之时通过设置 -s .参数指定检查点目录的功能，让新的 jobld 读取该检查点元文件信息和状态信息，从而达到指定时间节点启动作业的目的。

启动方式如下：

/bin/flink -s /flink/checkpoints/03112312a12398740a87393/chk-50/_metadata -p @Parallelisim -c @ Mainclass @jar

6. 当作业失败后，从保存点如何恢复作业

从保存点恢复作业并不简单，尤其是在作业变更(如修改逻辑、修复 bug) 的情况下， 需要考虑如下几点:
（1）算子的顺序改变
如果对应的 UID 没变，则可以恢复，如果对应的 UID 变了恢复失败。
（2）作业中添加了新的算子
如果是无状态算子，没有影响，可以正常恢复，如果是有状态的算子，跟无状态的算子 一样处理。
（3）从作业中删除了一个有状态的算子
默认需要恢复保存点中所记录的所有算子的状态，如果删除了一个有状态的算子，从保存点回复的时候被删除的OperatorID找不到，所以会报错 可以通过在命令中添加
— allowNonReStoredSlale (short: -n ）跳过无法恢复的算子 。
（4）添加和删除无状态的算子
如果手动设置了 UID 则可以恢复，保存点中不记录无状态的算子 如果是自动分配的 UID ，那么有状态算子的可能会变( Flink 一个单调递增的计数器生成 UID，DAG 改版，计数器极有可能会变) 很有可能恢复失败。

7. 如何实现轻量级异步分布式快照

要实现分布式快照，最关键的是能够将数据流切分。Flink 中使用 Barrier (屏障)来切分数据 流。 Barrierr 会周期性地注入数据流中，作为数据流的一部分，从上游到下游被算子处理。Barrier 会严格保证顺序，不会超过其前边的数据。Barrier 将记录分割成记录集，两个 Barrier 之间的数据流中的数据隶属于同一个检查点。每一个 Barrier 都携带一个其所属快照的 ID 编号。Barrier 随着数据向下流动，不会打断数据流，因此非常轻量。 在一个数据流中，可能会存在多个隶属于不同快照的 Barrier ，并发异步地执行分布式快照，如下图所示：

Barrier 会在数据流源头被注人并行数据流中。Barrier n所在的位置就是恢复时数据重新处理的起始位置。 例如，在Kafka中，这个位置就是最后一个记录在分区内的偏移量 ( offset) ，作业恢复时，会根据这个位置从这个偏移量之后向 kafka 请求数据 这个偏移量就是State中保存的内容之一。

Barrier 接着向下游传递。当一个非数据源算子从所有的输入流中收到了快照 n 的Barrier时，该算子就会对自己的 State 保存快照，并向自己的下游 广播 发送快照 n 的 Barrier。一旦Sink 算子接收到 Barrier ，有两种情况：
（1）如果是引擎内严格一次处理保证，当 Sink 算子已经收到了所有上游的 Barrie n 时， Sink 算子对自己的 State 进行快照，然后通知检查点协调器( CheckpointCoordinator) 。当所有 的算子都向检查点协调器汇报成功之后，检查点协调器向所有的算子确认本次快照完成。
（2）如果是端到端严格一次处理保证，当 Sink 算子已经收到了所有上游的 Barrie n 时， Sink 算子对自己的 State 进行快照，并预提交事务（两阶段提交的第一阶段），再通知检查点协调器( CheckpointCoordinator) ，检查点协调器向所有的算子确认本次快照完成，Sink 算子提交事务（两阶段提交的第二阶段），本次事务完成。

我们接着04的案例来具体说一下如何执行分布式快照：
对应到pv案例中就是，Source Task接收到JobManager的编号为chk-100（从最近一次恢复）的CheckPoint触发请求后，发现自己恰好接收到kafka offset（0，1000）处的数据，所以会往offset（0，1000）数据之后offset（0，1001）数据之前安插一个barrier，然后自己开始做快照，也就是将offset（0，1000）保存到状态后端chk-100中。然后barrier接着往下游发送，当统计pv的task接收到barrier后，也会暂停处理数据，将自己内存中保存的pv信息（app1，50000）（app2，10000）保存到状态后端chk-100中。OK，flink大概就是通过这个原理来保存快照的;
统计pv的task接收到barrier，就意味着barrier之前的数据都处理了，所以说，不会出现丢数据的情况。

8. 什么是Barrier对齐

一旦Operator从输入流接收到CheckPoint barrier n，它就不能处理来自该流的任何数据记录，直到它从其他所有输入接收到barrier n为止。否则，它会混合属于快照n的记录和属于快照n + 1的记录；

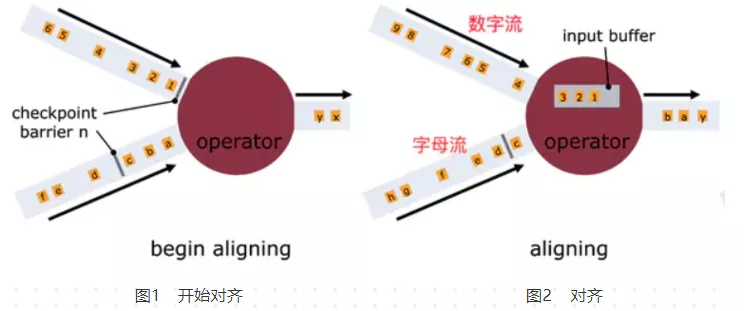

如上图所示：
图1，算子收到数字流的Barrier,字母流对应的barrier尚未到达
图2，算子收到数字流的Barrier,会继续从数字流中接收数据，但这些流只能被搁置，记录不能被处理，而是放入缓存中，等待字母流 Barrier到达。在字母流到达前， 1，2，3数据已经被缓存。
图3，字母流到达，算子开始对齐State进行异步快照，并将Barrier向下游广播，并不等待快照执行完毕。
图4，算子做异步快照，首先处理缓存中积压数据，然后再从输入通道中获取数据。

9. 什么是Barrier不对齐

checkpoint 是要等到所有的barrier全部都到才算完成
上述图2中，当还有其他输入流的barrier还没有到达时，会把已到达的barrier之后的数据1、2、3搁置在缓冲区，等待其他流的barrier到达后才能处理。

barrier不对齐：就是指当还有其他流的barrier还没到达时，为了不影响性能，也不用理会，直接处理barrier之后的数据。等到所有流的barrier的都到达后，就可以对该Operator做CheckPoint了；

为什么要进行barrier对齐？不对齐到底行不行？
答：Exactly Once时必须barrier对齐，如果barrier不对齐就变成了At Least Once；

CheckPoint的目的就是为了保存快照，如果不对齐，那么在chk-100快照之前，已经处理了一些chk-100 对应的offset之后的数据，当程序从chk-100恢复任务时，chk-100对应的offset之后的数据还会被处理一次，所以就出现了重复消费。
