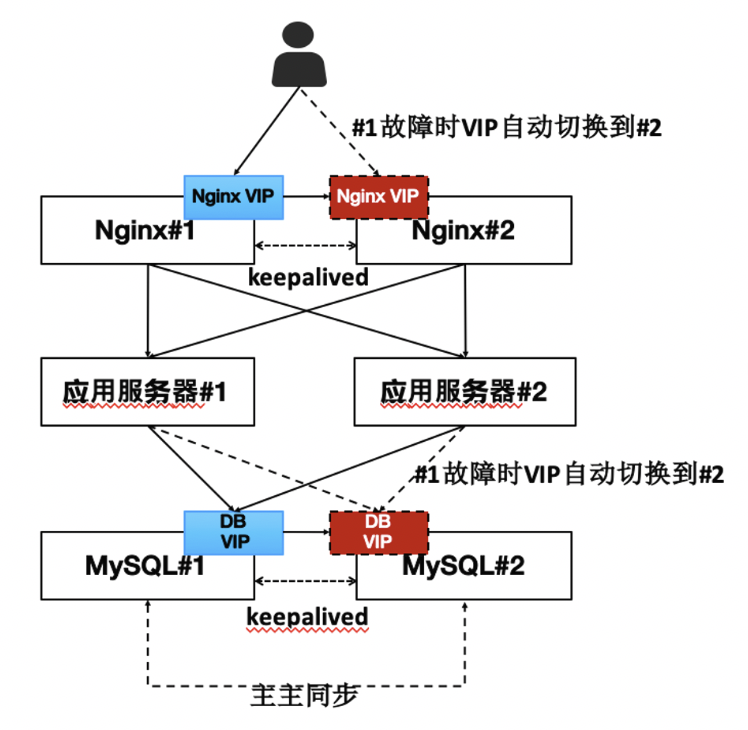

1.实验架构图

一、实验环境 - 图1

2.实验硬件环境

应用系统名称 系统版本 虚机cpu 虚机内存 虚机硬盘 ip 数量
Nginx centos7 1c 2g 100g m1: 10.1.13.192
m2: 10.1.13.195		 2
应用服务器 centos7 4c 16g 500g m1: 10.1.13.198
m1: 10.1.13.199		 2
MySQL centos7 1c 2g 100g m1: 10.1.13.196
m2: 10.1.13.197		 2

3.实验软件环境

服务器 软件环境分类 软件名称/版本

数据库服务器		 操作系统 Centos 7
数据库 MySQL 5.7

负载均衡服务器		 操作系统 Centos 7
负载均衡 Nginx 1.17.0

应用服务器		 操作系统 Centos 7
应用 Docker 18.06.2
其他 keepalive Keepalive 2.0.10

注：nginx虚拟ip：10.1.13.190
mysql虚拟ip：10.1.13.200

4.开放端口

端口 作用 说明
22 SSH 管理节点对接
80 FIT2CLOUD Web 服务端口 开放给负载均衡层对接
8080 FIT2CLOUD IdP 服务端口 开放给负载均衡层对接
9090 Prometheus 服务端口 监控使用
9091 Prometheus 服务端口 监控使用
9300 ElasticSearch 服务端口 日志服务使用
3306 mysql 数据库服务端口 连接数据库使用
