一、Nginx 架构图

二、Nginx 架构与核心模块 - 图1

二、架构说明

**

  • nginx 启动时，master 不处理网络请求，主要负责调度工作进程，也就是图示的三项：加载配置、启动工作进程及非停升级。所以，nginx 启动以后，查看操作系统的进程列表，我们就能看到至少有两个nginx 进程（一个 master，一个 worker）。


  • 服务器实际处理网络请求及响应的是工作进程（worker），在类 unix 系统上，nginx 可以配置多个worker，而每个 worker 进程都可以同时处理数以千计的网络请求。但是并不是 worker 越多越好，最多 worker 的数量与 CPU 核心数量相等，但是通常会指定 CPU 的核心数量来绑定 worker，因为全部沾满 CPU 核心数量，反而会由于 CPU 频繁切换影响性能


  • 模块化设计，nginx 的 worker，包括核心和功能性模块，核心模块负责维持一个运行循环（run-loop），执行网络请求处理的不同阶段的模块功能，如网络读写、存储读写、内容传输、外出过滤，以及将请求发往上游服务器等。而其代码的模块化设计，也使得我们可以根据需要对功能模块进行适当的选择和修改，编译成具有特定功能的服务器。


  • 事件驱动、异步及非阻塞，可以说是nginx得以获得高并发、高性能的关键因素，同时也得益于对Linux、Solaris 及类 BSD 等操作系统内核中事件通知及 I/O 性能增强功能的采用，如 kqueue、epoll 及event ports。

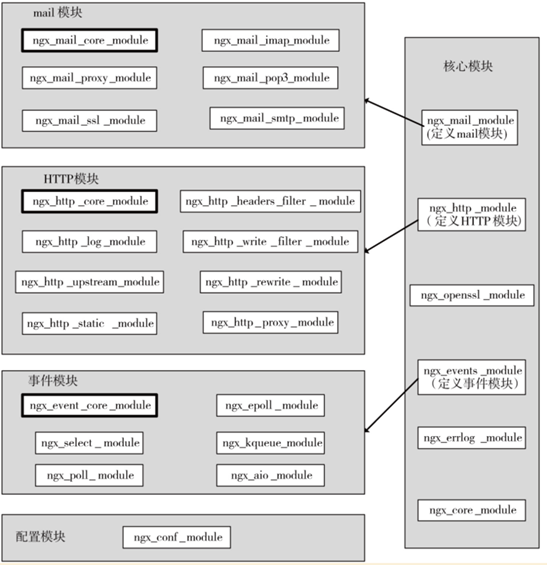

三、Nginx 核心模块
