前言

为实现目标嵌入式平台能够正常运行Qt程序，则需要在目标平台上部署QT运行环境。本文参考08【正点原子】I.MX6U移植Qt5.12.9_V1.1.pdf ## 准备 1. Ubuntu系统，本文使用的是20.04版本 2. arm平台通用交叉编译工具链 3. QT源码

一、下载arm平台交叉编译工具链

1.下载工具链

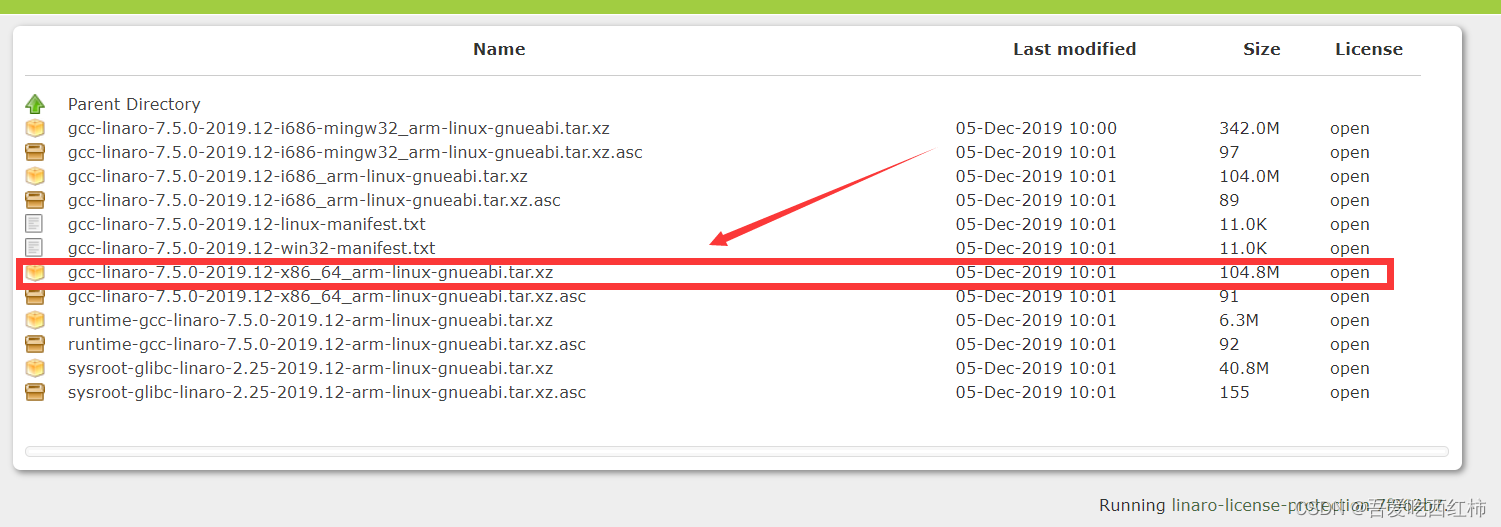

点击链接https://releases.linaro.org/components/toolchain/binaries/latest-7/arm-linux-gnueabi/，选择下图中标识的文件进行下载。（一）搭建通用Arm平台的QT交叉编译环境 - 图1 ### 2.解压到交叉编译平台(Ubuntu) 通过共享文件夹或者FileZila将该压缩文件传输到Ubuntu，并解压。

3.配置环境变量

（1）编辑.bashrc文件
 sudo vi ~/.bashrc
（2）添加路径

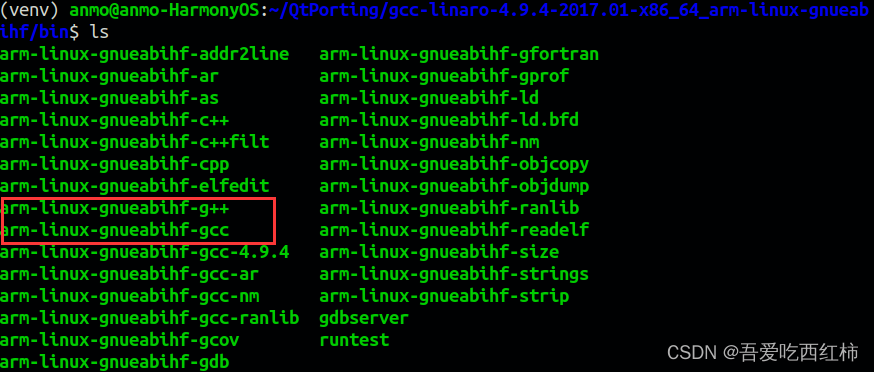

export PATH=/home/anmo/QtPorting/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin:$PATH

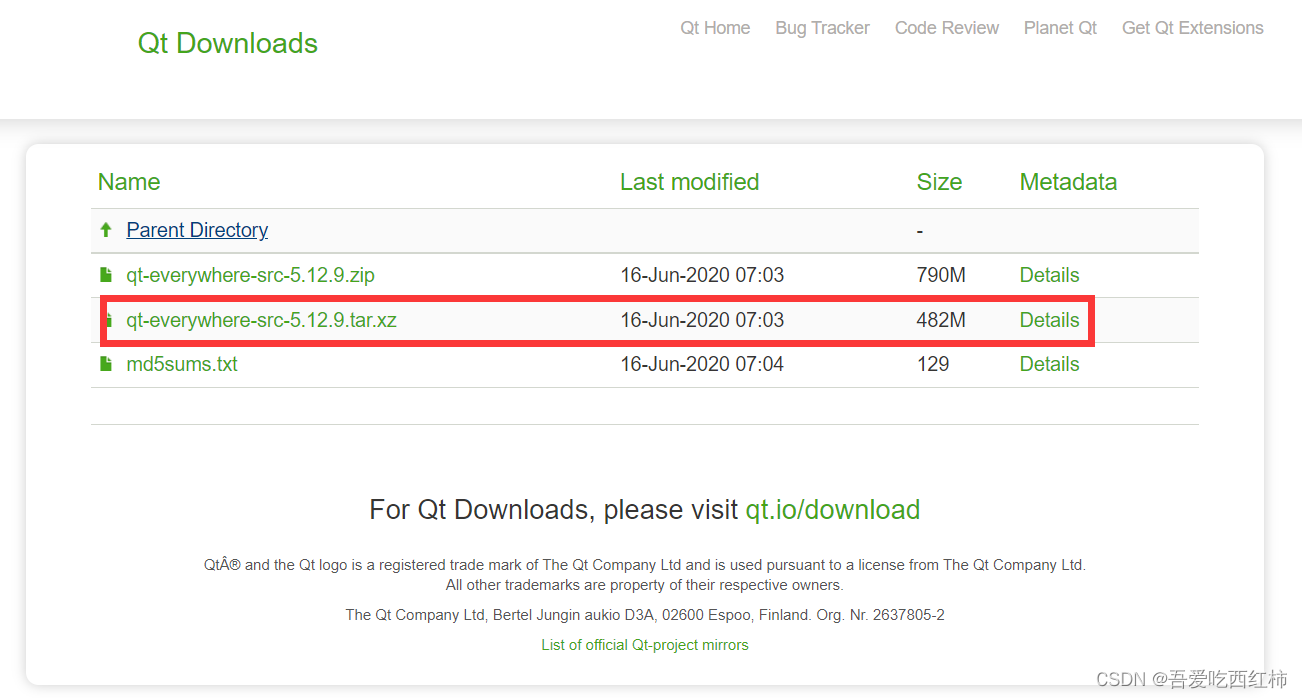

（一）搭建通用Arm平台的QT交叉编译环境 - 图2 ## 二、下载QT源码(版本与交叉编译工具链版本保持一致) 点击链接https://download.qt.io/archive/qt/5.12/5.12.9/single/，跳转到QT官网下载中心进行下载，本文以5.12.9版本的QT源码为例（如需要其他版本，点击”Parent Directory“返回上级目录自行选择）。
点击下载图中红色框框标识的压缩文件（注意可能由于平台差异，zip类型不适用于Ubuntu系统，所以请勿下载zip类型）。下载完毕之后可通过共享文件夹，或者FileZila将压缩包传输到Ubuntu。
（一）搭建通用Arm平台的QT交叉编译环境 - 图3 ## 三、下载并编译tslib库 该库为ArmQt的屏幕触摸库

1. 获取 tslib

获取tslib 的源码， git 地址为 https://github.com/kergoth/tslib 。 tslib 源码已经放到开发板光
盘中 路径为： 开发板光盘 A 基础资料 1 、例程源码 7 、第三方库源码 tslib 1.21.tar.bz2 。将压缩包发送到 Ubuntu 中并解压至Ubuntu 虚拟机目录下，将其解压。

2. 编译 tslib

编译 tslib生成Makefile ，还需要安装以下软件 。
  1. sudo apt get update
  2. sudo apt get install autoconf automake libtool
执行autogen.sh 生成 Makefile ，以编译源码。

3. 生成 Makefile

执行下面的指令，指令会检查编译器等是否会工作。 ，如下图。

ps：

-**-host ** 指定交叉编译器，32位为arm-linux-gnueabihf，64位为aarch64-linux-gnu

-prefix **指定tslib编译输出路径，路径修改为自己的实际路径即可，**arm-tslib无需手动创建

  1. ./configure --host=arm-linux-gnueabihf ac_cv_func_malloc_0_nonnull=yes --cache-file=arm-linux.cache -prefix=/home/用户名/tslib-master/arm-tslib

执行

  1. make
  2. make install

四、配置QT源码编译工具链与编译QT源码

1. 修改qmak.conf

在Ubuntu解压之后，进入qtbase/mkspecd/linux-arm-gnueabi-g++路径，并编辑qmake.conf
（一）搭建通用Arm平台的QT交叉编译环境 - 图4
更改编译工具链名称 32位**为arm-linux-gnueabihf，64位为aarch64-linux-gnu**
（一）搭建通用Arm平台的QT交叉编译环境 - 图5 ### 2.生成qmake编译文件 （1）在qt源码主目录下，新建配置脚本autoconfigure.sh，添加如下内容。 PS：注意修改以下三个地方 （1）QT源码编译完成的QT库

-prefix /home/用户名/qt-everywhere-src-5.12.9/arm-qt \

（2）目标平台

-xplatform linux-arm-gnueabi-g++ \ （目标机32位为linux-arm-gnueabi-g++，目标机64位为linux-arrch64-gnu-g++）

（3）之前所编译好的QT触摸库路径

-I/home/用户名/tslib-1.21/arm-tslib/include \

-L/home/用户名/tslib-1.21/arm-tslib/lib \

  1. ./configure -prefix /home/用户名/qt-everywhere-src-5.12.9/arm-qt \
  2. -opensource \
  3. -confirm-license \
  4. -release \
  5. -strip \
  6. -shared \
  7. -xplatform linux-arm-gnueabi-g++ \
  8. -optimized-qmake \
  9. -c++std c++11 \
  10. --rpath=no \
  11. -pch \
  12. -skip qt3d \
  13. -skip qtactiveqt \
  14. -skip qtandroidextras \
  15. -skip qtcanvas3d \
  16. -skip qtconnectivity \
  17. -skip qtdatavis3d \
  18. -skip qtdoc \
  19. -skip qtgamepad \
  20. -skip qtlocation \
  21. -skip qtmacextras \
  22. -skip qtnetworkauth \
  23. -skip qtpurchasing \
  24. -skip qtremoteobjects \
  25. -skip qtscript \
  26. -skip qtscxml \
  27. -skip qtsensors \
  28. -skip qtspeech \
  29. -skip qtsvg \
  30. -skip qttools \
  31. -skip qttranslations \
  32. -skip qtwayland \
  33. -skip qtwebengine \
  34. -skip qtwebview \
  35. -skip qtwinextras \
  36. -skip qtx11extras \
  37. -skip qtxmlpatterns \
  38. -make libs \
  39. -make examples \
  40. -nomake tools -nomake tests \
  41. -gui \
  42. -widgets \
  43. -dbus-runtime \
  44. --glib=no \
  45. --iconv=no \
  46. --pcre=qt \
  47. --zlib=qt \
  48. -no-openssl \
  49. --freetype=qt \
  50. --harfbuzz=qt \
  51. -no-opengl \
  52. -linuxfb \
  53. --xcb=no \
  54. -tslib \
  55. --libpng=qt \
  56. --libjpeg=qt \
  57. --sqlite=qt \
  58. -plugin-sql-sqlite \
  59. -I/home/用户名/tslib-1.21/arm-tslib/include \
  60. -L/home/用户名/tslib-1.21/arm-tslib/lib \
  61. -recheck-all
（2）添加权限
  1. sudo chmod 755 ./autoconfigure.sh

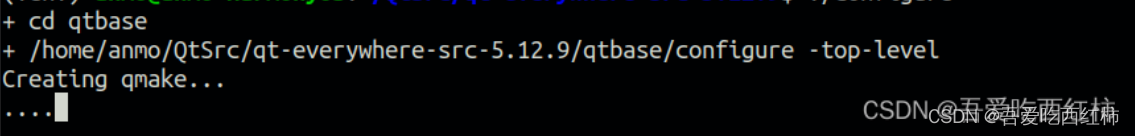

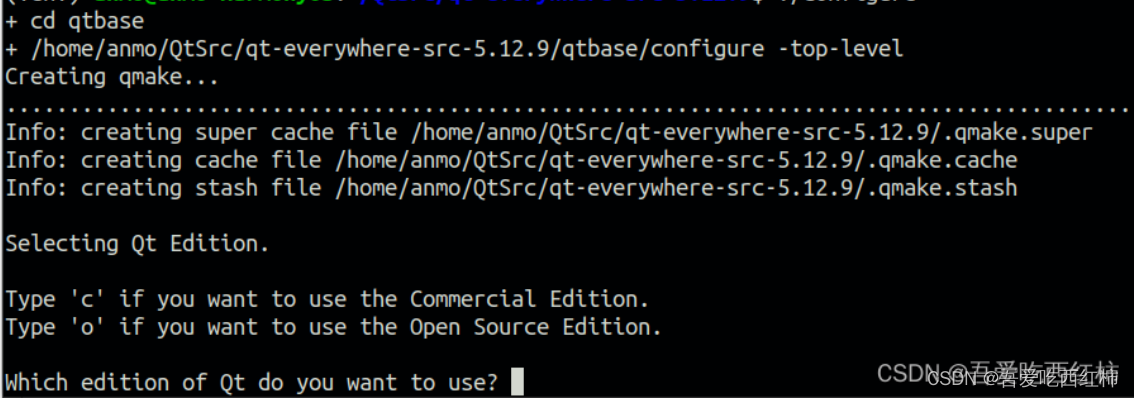

（3）执行./autoconfigure.sh 等待创建qmake
（一）搭建通用Arm平台的QT交叉编译环境 - 图6 （4）输入o，表示开源版本

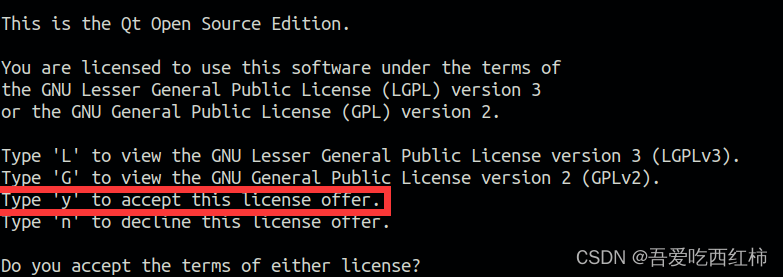

（一）搭建通用Arm平台的QT交叉编译环境 - 图7 （5）输入y，接受许可

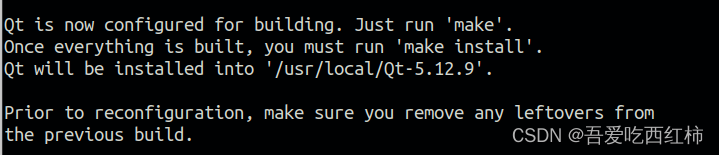

（一）搭建通用Arm平台的QT交叉编译环境 - 图8 （6）配置完成
（一）搭建通用Arm平台的QT交叉编译环境 - 图9 ## 五、编译QT源码 1. 执行time(make -j 16)，进行编译,其中16一般为分配给虚拟机核心数的2倍
注意请关闭当前终端窗口，重新打开一个终端窗口，为了避免在当前使用了sudo或者root用户，而在编译时出现权限访问的问题，导致编译错误 2. 最后执行make install，会在qt源码主目录下生成编译后的arm-qt文件夹，该文件夹名称为autoconfigure.sh指定的文件夹名称一致

六、配置QT Creator

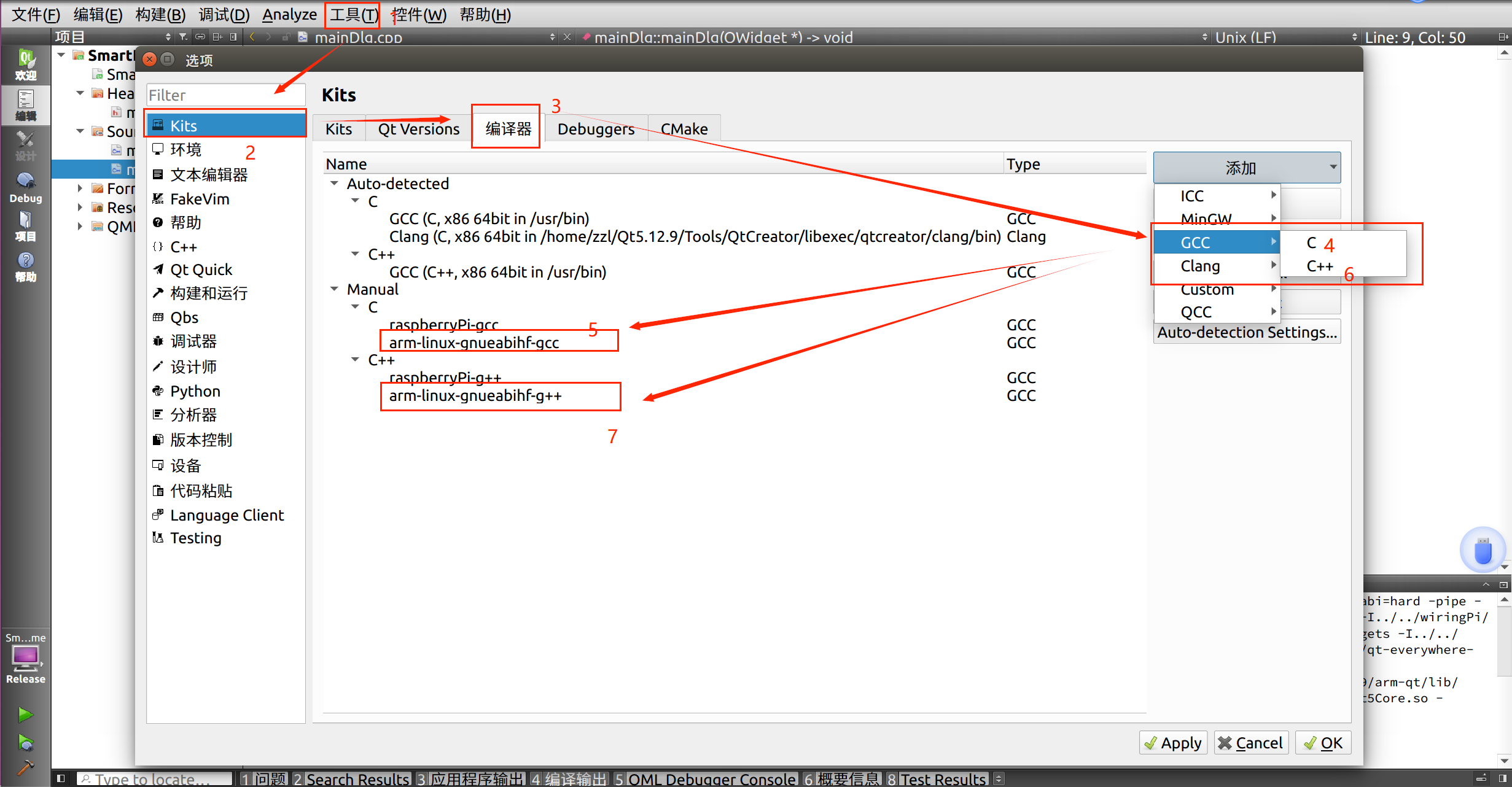

  1. 手动添加arm交叉编译工具链

（一）搭建通用Arm平台的QT交叉编译环境 - 图10

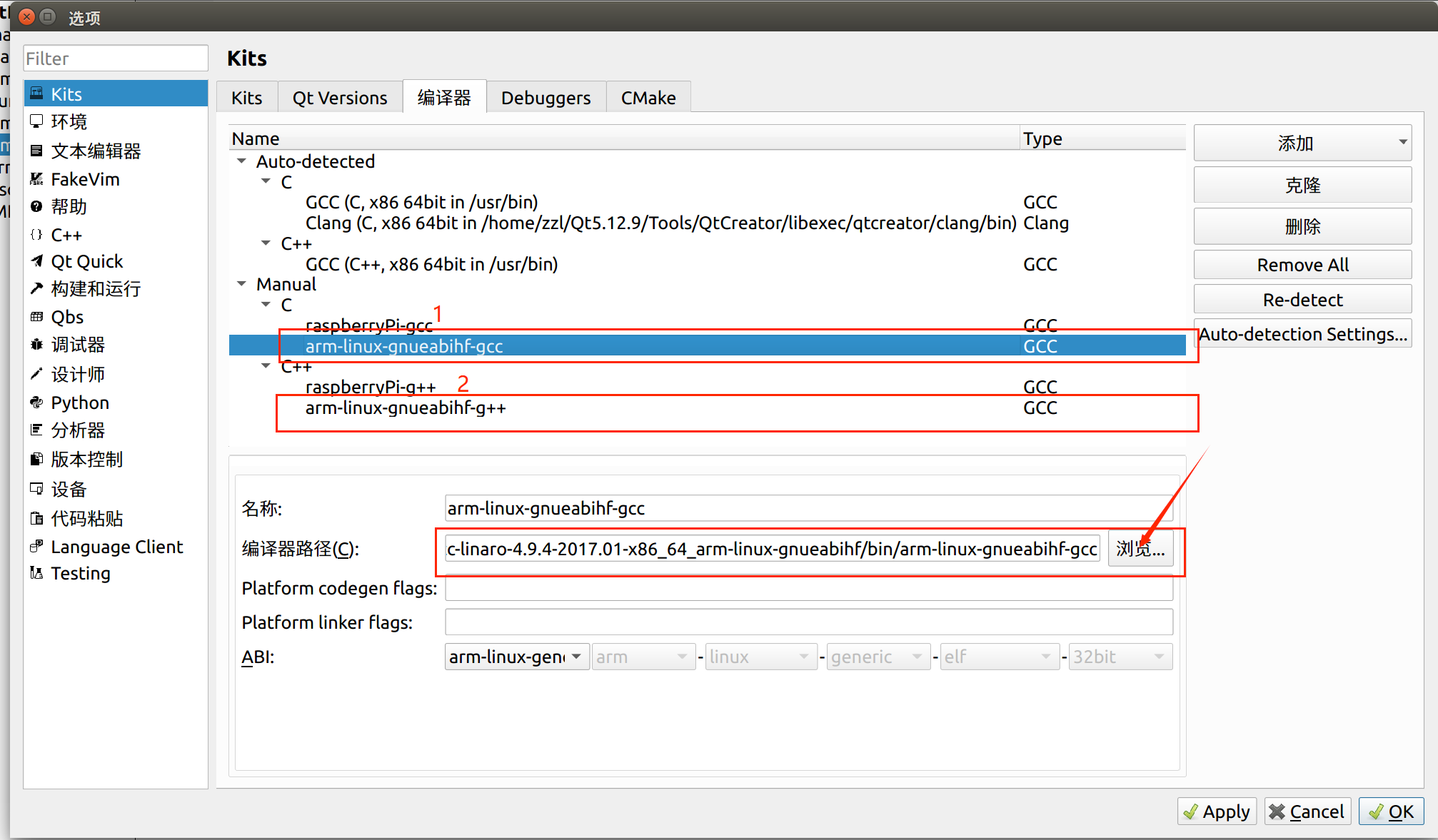

  1. 指定交叉编译工具链的路径

（一）搭建通用Arm平台的QT交叉编译环境 - 图11

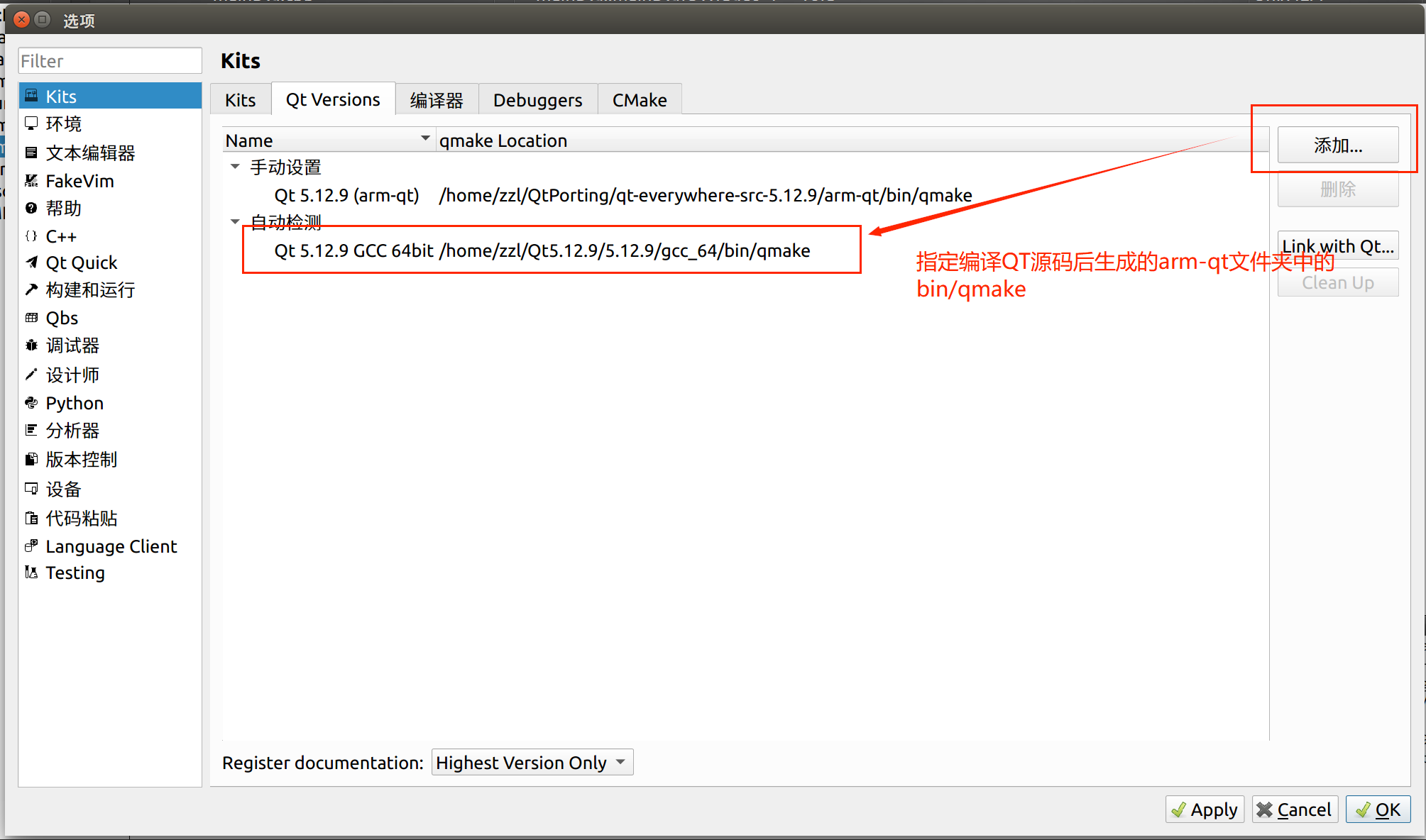

  1. 配置Qt Versions

（一）搭建通用Arm平台的QT交叉编译环境 - 图12

  1. 配置kits

（一）搭建通用Arm平台的QT交叉编译环境 - 图13
