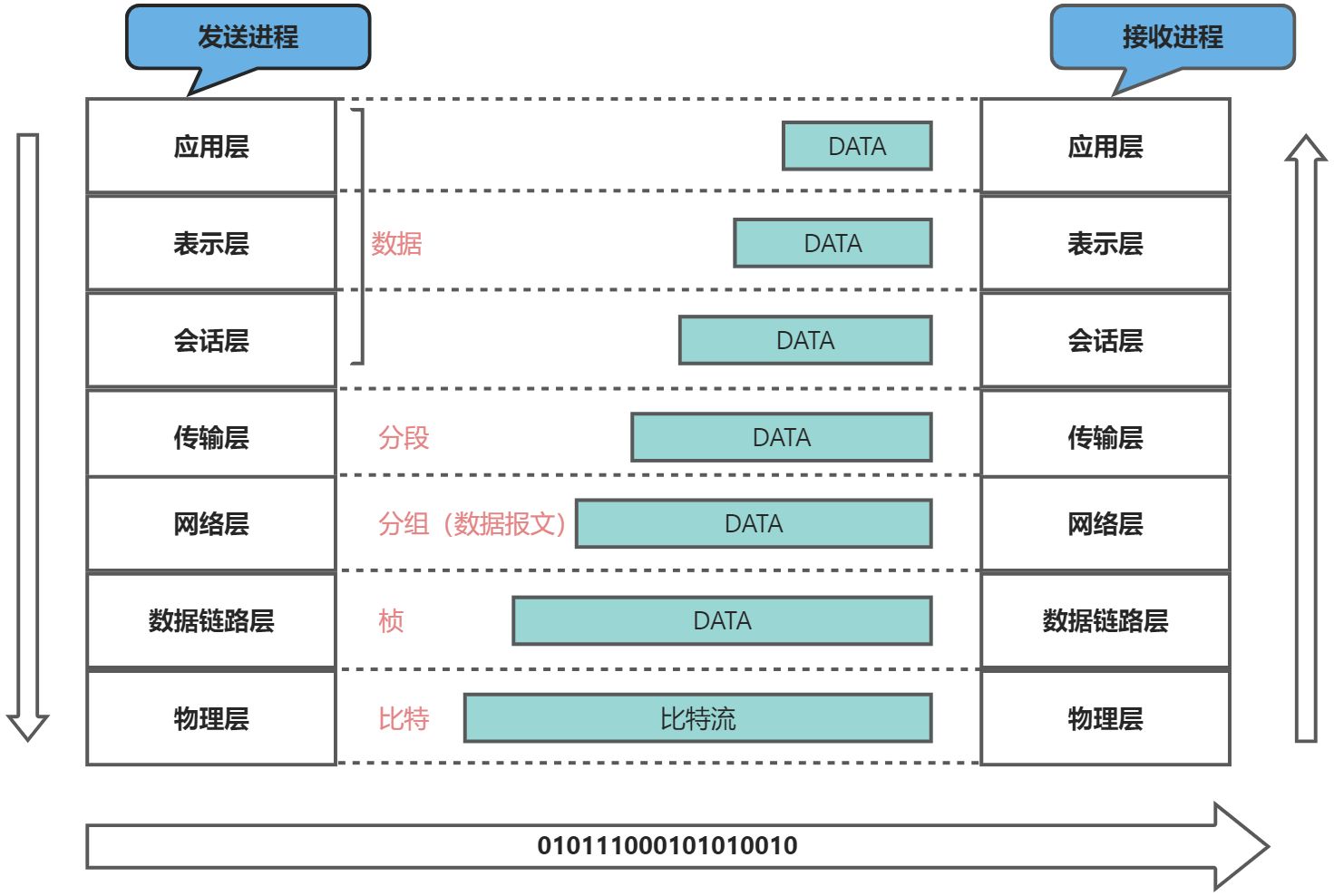

OSI开放式互联参考模型

计算机网络 - 图1

TCP/IP

OSI七层模型 TCP/IP概念层模型 功能 TCP/IP协议族
应用层 应用层 文件传输、电子邮件、文件服务、虚拟终端 HTTP、FTP、DNS、Telnet
表示层 数据格式化、代码转换、数据加密 没有协议
会话层 解除或建立与别的节点的联系 没有协议
传输层 传输层 提供端对端的接口 TCP、UDP
网络层 网络层 为数据包选择路由 IP、RIP、OSPF、ICMP
数据链路层 链路层 传输有地址的桢以及错误检测功能 PPP、ARP、RARP、SLIP
物理层 以二进制数据形式在物理媒体上传输数据 ISO2110、IEEE802
