前言

官方文档操作指点文档
https://www.yuque.com/chiner/docs/manual
公司指导文档
https://www.yuque.com/haiyanbingmangjiu/uvmffe/oy97uw
https://www.yuque.com/go/doc/65753249
数据库规范文档
http://wiki.icinfo.co/pages/viewpage.action?pageId=28267899

目标

主要是熟悉操作和系统，那我就不在写数据条上浪费时间了，导一个以前的数据库

前提与假设

  • 预设标准字段库与数据域均由自己定义，自己就是主要设计，但是要有未整合和整合的过程

    基础数据

    这里从以前的库clone直接导入了

pdm导入后，基础数据就有了
正常当然是一个一个录入，按照软件规格说明，要注意确定主键，非空，自增等的确认

数据域

管理数据域

  • 在此处来新建或是修改数据域，这里更像是对基本数据类型到引用数据类型的继承
  • 有通用性的数据，如金额时间等都可以由此来进一步定义
  • 其会以注释更好地注明和表述数据库的内容


数据域的写入

对数据表中的字段使用数据域进行更详细的表述

导入方法

工作中的标准字段库与数据域导入在此进行

数据表建立⭐⭐⭐

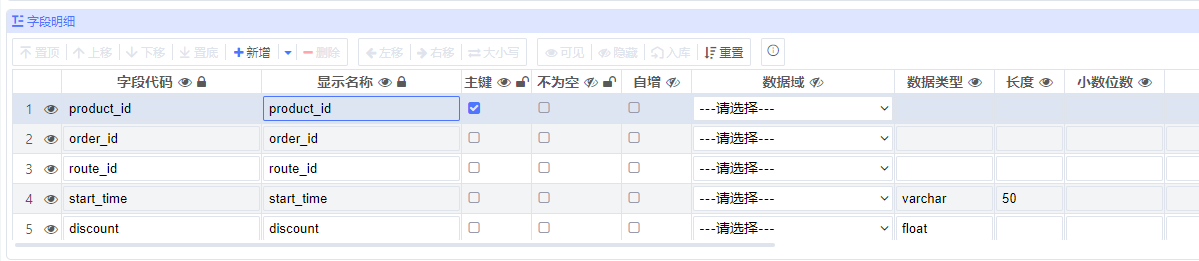

字段代码录入

未经过任何处理，仅包含数据项
正常应该是录入数据 的一步

修改表显示

左侧变更为 更有标识性的名称

在规范中有版本的要求在名字前，但是在项目中的实例中并没有标注版本号，因而在此不做要求，猜测应当是与项目组内部的规范约定有关，随项目组实际而定

此外可以添加声明等

字段明细修改

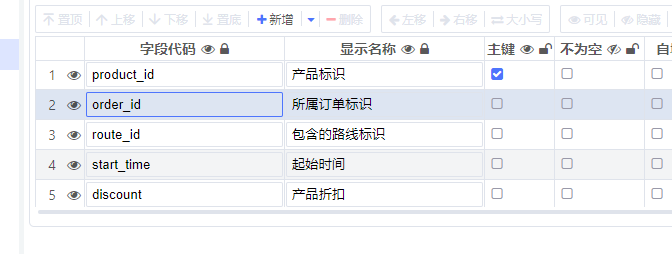

修改显示名称

将字段的名称标识为更有可读性的内容，方便理解

修改字段的数据域

修改数据域可以规范同类型数据的类型和长度，可以让每个数据表都安装规定中的几个数据类型整齐地存在

添加必要的说明

如需要进行数据指代的，可以在此注明
在此完成数据表的建立

按规范进行进一步修订、
具体规范参考：http://wiki.icinfo.co/pages/viewpage.action?pageId=28267899 需要公司内网访问

创建ER图

关系图代码：和表代码/表名的关系是一样的

确认要显示的关联字段

数据表的字段在关系图中可以显示的数量<=15,通过点击眼睛来调整在关系表中最重要的要显示的一些字段。
从数据库中导入表，chinner默认会显示前15个字段

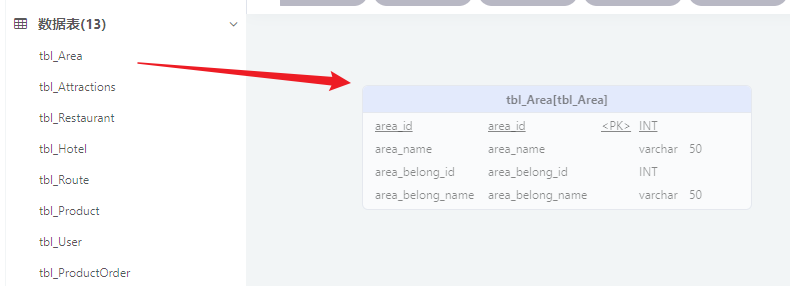

将数据表拉入关系图


建立数据图关系

crtl+左键拖动视图

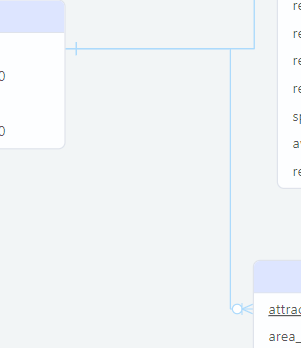

表间关系

在表之间，数据项为点，设立关系（1-n 1-1 n-1）

根据项目组要求，决定ER关系图构建的粒度，是使用表级别构建还是字段级别进行构建；ER关系图不建议全表构建，应优先考虑主业务流程的业务表；在业务复杂的情况下，可对业务表进行小流程拆分，对单个的小流程进行ER关系图构建

可以注释连线关系

其他注释

可以使用其他形状、字体等进行其他描述
双左击后再右键进行内容写入

数据库建表

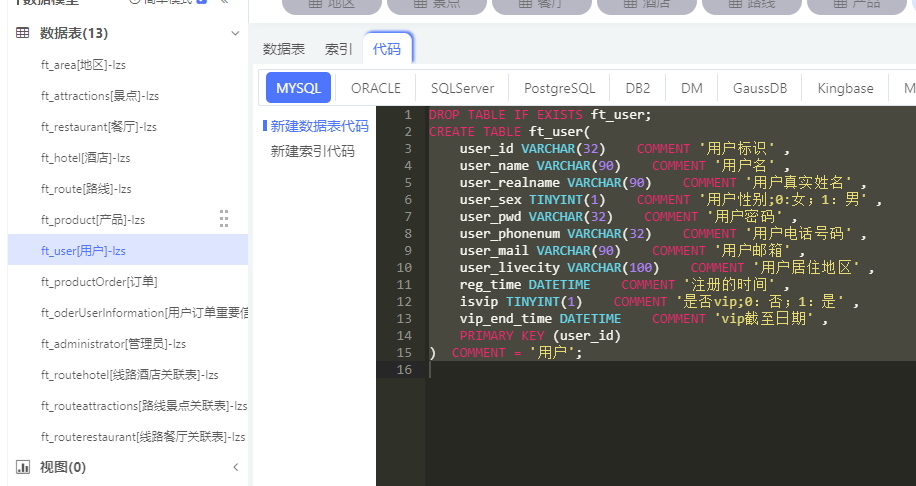

根据表生成代码
导出建表
进入mysql命令行模式，输入建表

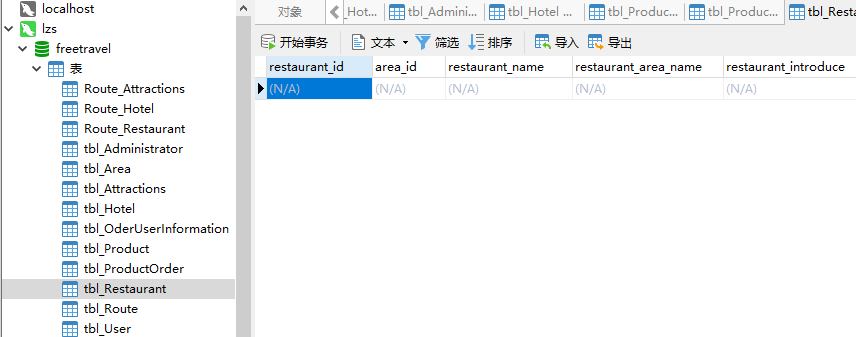

建表成功

从数据库中导入表

选择连接库

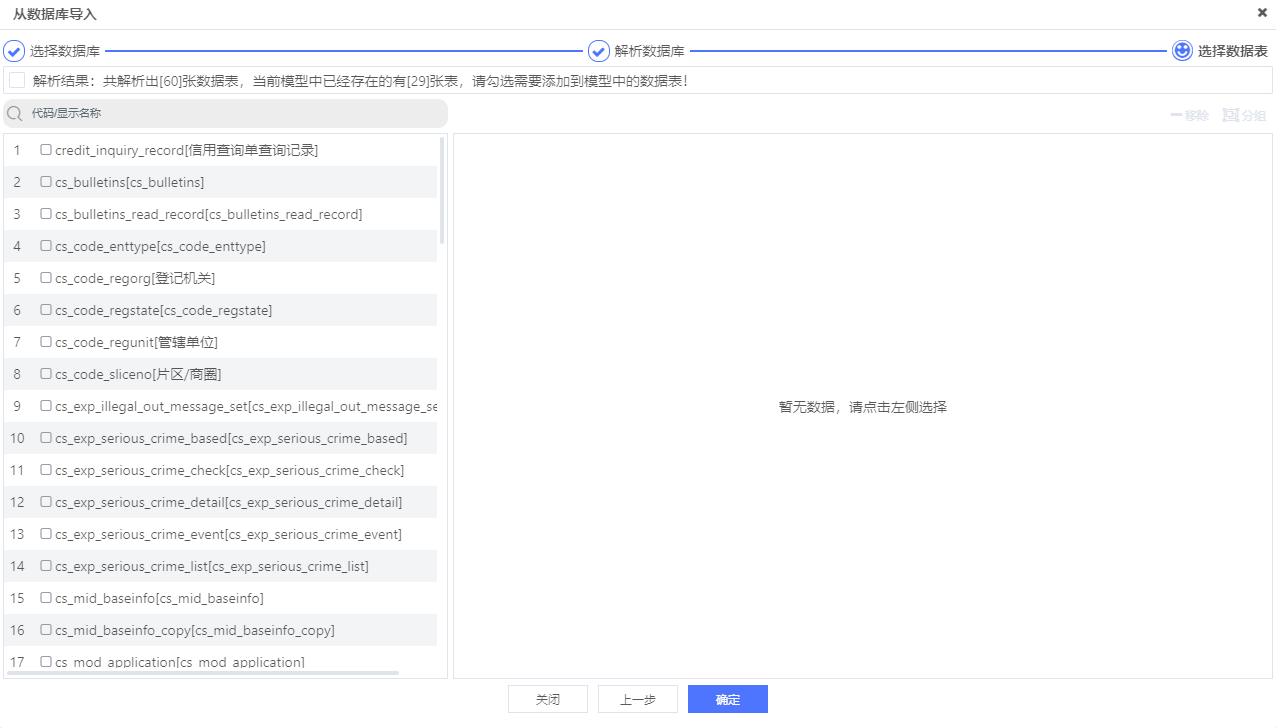

从数据库导入


导入所需的表


参考学习

1.https://www.php.cn/mysql-tutorials-472538.html
decimal是MySQL中存在的精准数据类型，语法格式“DECIMAL(M,D)”。其中，M是数字的最大数（精度），其范围为“1～65”，默认值是10；D是小数点右侧数字的数目（标度），其范围是“0～30”，但不得超过M。
