准备工作

.NET Framework >= 4.6 Visual Studio >= 2015 DevExpress >= 19.1.3

安装DevExpress控件

客户端项目基于DevExpress控件进行开发，所以在搭建之前先安装DevExpress控件，具体安装步骤如下：

  1. 打开公司共享文件夹：\\192.168.1.199\lyy\西安交通信息业务软件开发框架\DevExpress-19.1.3

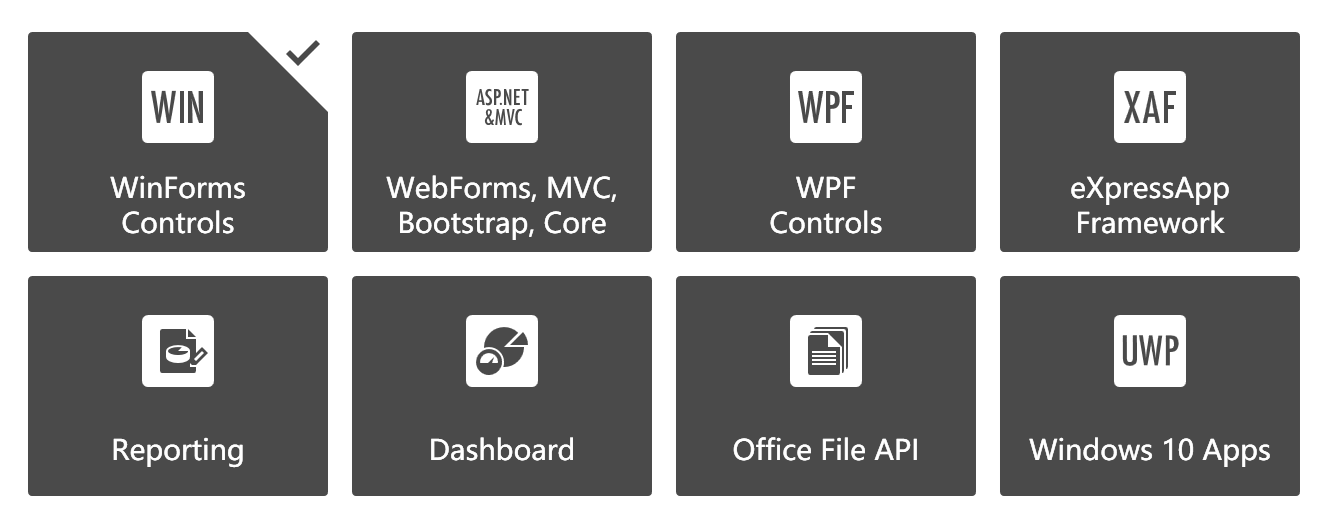

  2. 打开安装文件：DevExpressNETComponents-19.1.3.exe进行安装，选择组件时，只需要选择第一项即可，其他组件并不需要，按照提示完成安装即可。image.png
  3. 目前下面的zh-Hans.rar文件是组件汉化文件，客户端发布时需要把此文件解压后的文件夹复制到发布目录，以支持组件的汉化。
  4. 破解DevExpress组件。解压文件DevExpressPatch 8.0 for Visual Studio 2019.rar，以管理员方式运行DevExpress.Patch.8.exe，点击按钮Apply patch，等待执行完成即可破解。

NuGet私服

项目中引用了公司自定义类库，此类库目前发布在公司内部的NuGet私服，所以在创建项目之前在Visual Studio中对NuGet私服进行配置，具体配置步骤如下：

  1. 打开Visual Studio中的菜单工具→ 选项→ NuGet包管理器→ 程序包源。
  2. 右上角绿色的加号，在下面输入名称：192.168.1.226.nuget，源地址：http://192.168.1.226:9998/nuget，点击确定完成配置。


开发前的注意事项

由于WinForm的界面缩放机制的原因，需要在开发之前注意一下几点：

  1. 由于WinForm的界面缩放机制跟操作系统的设置有密切的关系，所以在进行WinForm开发时，Visual Studio必须是100%缩放模式，否则在Visual Studio中设计的WinForm界面在其他非缩放的操作系统中会变形。为了解决这个问题有两种方案。
    • 关闭操作系统的缩放行为，使用100%显示模式。由于操作系统的缩放关闭，所以Visual Studio也将以100%模式显示。
    • 不关闭操作系统的缩放行为，导入\\192.168.1.199\lyy\西安交通信息业务软件开发框架\Visual Studio DPI目录下面的文件 DevEnv Not DPI Aware.reg，作用是使Visual Studio不缩放，以100%的模式显示。缺点是整个Visual Studio会变模糊。另一个文件DevEnv DPI Aware.reg标识恢复Visual Studio缩放。导入时请注意：必须要把此注册表文件复制到本机再导入，否则可能导入失败
  2. 新建Form后，在拖拽界面之前先修改父类，使其继承类FrmBase，或者继承了此类的自定义类，修改完成后再对界面进行拖拽，如果不按照此步骤操作的话，设计时界面可能与运行时界面不一致。
  3. 新建UserControl后，在拖拽界面之前先修改父类，使其继承类BaseXtraUserControl。
  4. 项目中不用使用系统原生控件。

新建项目

1. 新建项目向导

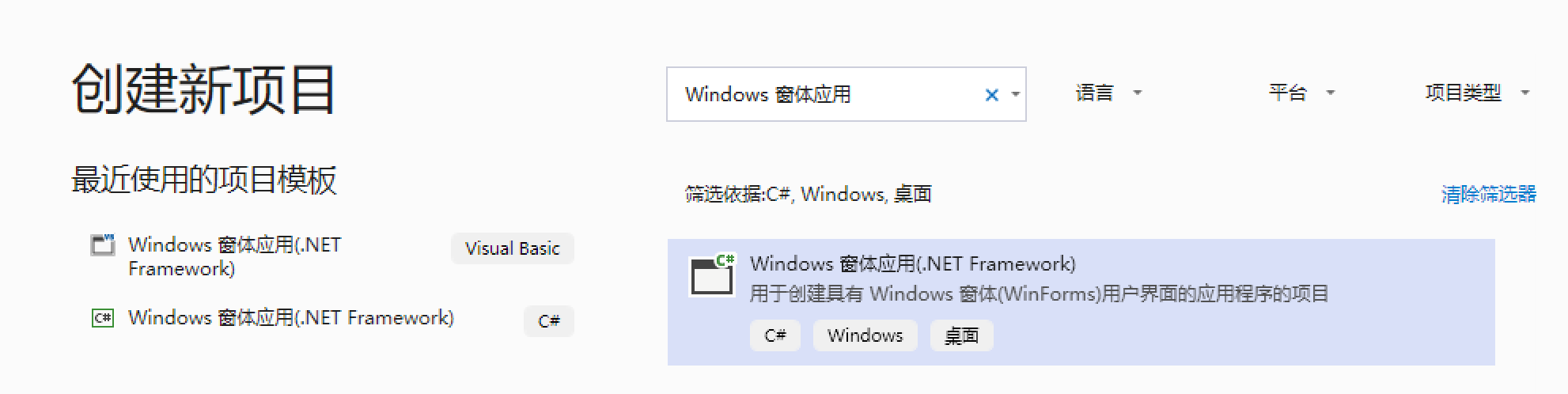

打开Visual Studio，点击新建项目向导，选择Windows 窗体应用，点击下一步。

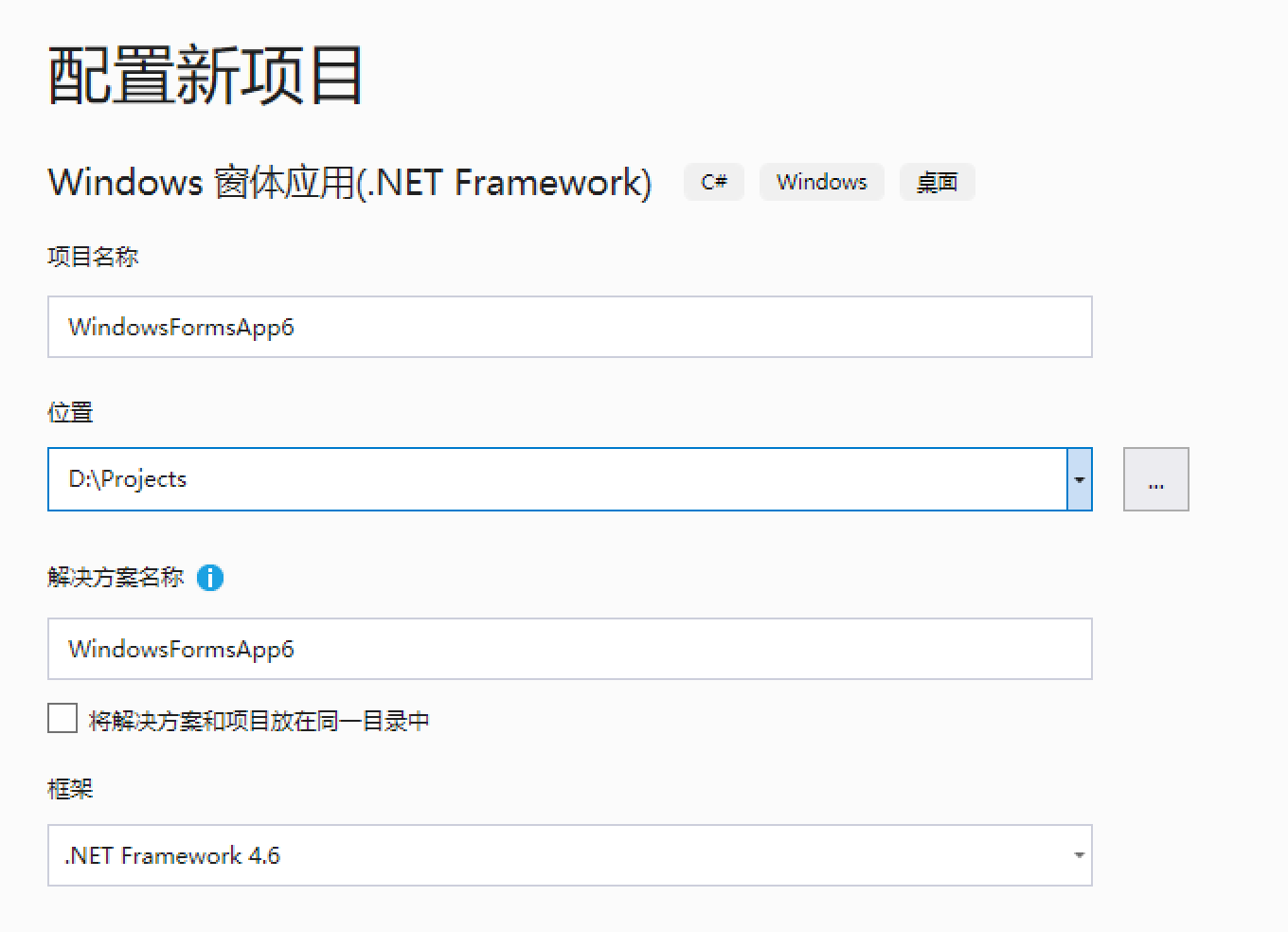

输入项目名称、位置，设置框架版本为.NET Framework 4.6，点击创建完成。


完成后，删除系统自动创建的Form1.cs。

2. 修改app.config文件

  1. <?xml version="1.0" encoding="utf-8"?>
  2. <configuration>
  3.   <runtime>
  4.     <assemblyBinding xmlns="urn:schemas-microsoft-com:asm.v1">
  5.       <probing privatePath="devexpress;lib"/>
  6.     </assemblyBinding>
  7.   </runtime>
  8.   <startup>
  9.     <supportedRuntime version="v4.0" sku=".NETFramework,Version=v4.6"/>
  10.   </startup>
  11. </configuration>

3. 新建app.json文件

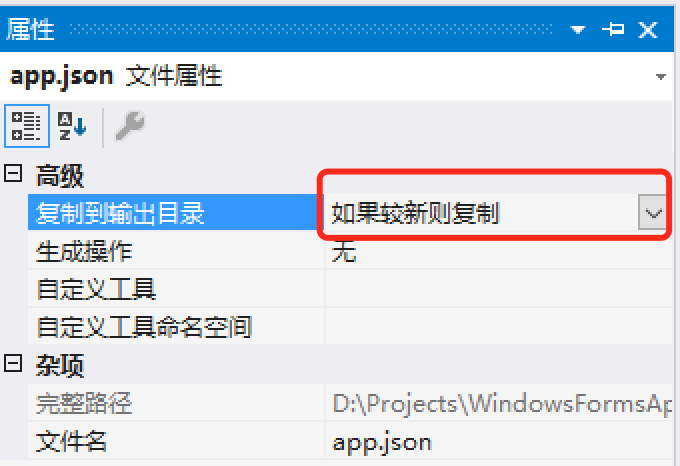

添加新的配置文件app.json，右键设置app.json文件的属性复制到输出目录为如果较新则复制

快速开始 - 图5
修改app.json文件内容：

  1. {
  2.   "WinForm": {
  3.     //应用程序标识
  4.     "Id": "1117664844619845632",
  5.     //服务器地址
  6.     "ApiUrl": "http://192.168.1.227:6070",
  7.     //服务器连接超时,单位毫秒
  8.     "ApiTimeout": 10000,
  9.     //系统标题
  10.     "Title": "西交投业务管理系统",
  11.     //开发商名称
  12.     "CompanyName": "西安交通信息投资营运有限公司",
  13.     //版权信息
  14.     "Copyright": "西安交通信息 版权所有",
  15.     //软件版本
  16.     "Version": "1.0",
  17.     //软件网站或者公司网站
  18.     "WebSite": "http://www.xci96716.com",
  19.     //售后服务电话
  20.     "Telephone": "029-88233366",
  21.     //调试模式
  22.     "IsDebugMode": true,
  23.     //是否只允许运行一个实例
  24.     "IsSingleton": true,
  25.     //是否启用系统更新
  26.     "EnableUpdate": false,
  27.     //是否同步日期
  28.     "EnableSyncDate": false,
  29.     //是否允许自动锁定主界面
  30.     "AllowAutoLockMain": false,
  31.     //在指定分钟之内无任何操作,主界面将自动锁定,AllowAutoLockMain参数启用时生效
  32.     "AutoLockInterval": 2,
  33.     //在任务栏通知区域显示图标
  34.     "ShowNotification": false,
  35.     //关闭主窗口时程序行为:true退出;false隐藏
  36.     "CloseMainIsExit": true,
  37.     //主页面是否显示标题
  38.     "MainPageShowCaption": false,
  39.     //菜单是否使用大图标
  40.     "NavMenuLargeIcons": true,
  41.     //主页面工具栏图标是否使用大图标
  42.     "MainPageToolbarLargeIcons": false,
  43.     //分页控件每页显示数量
  44.     "PageSize": 20,
  45.     //分页控件每页显示数量快捷选择,多个之间用半角英文逗号隔开
  46.     "PageSizeList": "10,20,50,100,200",
  47.     //是否允许用户配置表格
  48.     "AllowGridSetting": true,
  49.     //表格配置存储模式:true本地模式;false服务器模式
  50.     "GridSettingLocalMode": false
  51.   }
  52. }

4. 添加XCI.Sys引用

从私服中添加自定义类库，点击项目下的引用→ 管理NuGet程序包，打开后右上角程序包源选择192.168.1.226.nuget，左上角点击浏览显示出私服上目前发布的程序包。

  • Oracle.ManagedDataAccess 程序包是C#连接Oracle数据库的驱动，该类库本身并不需要引用到项目中，只需要在程序发布时拷贝到exe所在目录即可。
  • XCI.Sys 程序包是框架核心类库，必须引用，点击此程序包，点击右侧的安装按钮。

图片6.1
快速开始 - 图6

图片6.2


图片6.3

快速开始 - 图8

5. 新建目录结构

在项目中新建以下文件夹，用来将不同的代码放到不同的位置，具体含义如下：

  • Controls 存放系统全局自定义控件
  • UserControls 存放系统业务相关的用户控件
  • Core 存放系统基础代码
  • Forms 存放界面表单类，此目录下面可以按照业务模块建子文件夹
  • Filter 存放业务过滤模型
  • Model 存放业务模型类
  • Service 存放业务服务类

6. 新建Application.cs

新建应用程序启动类：应用名称Application.cs，内容如下：

  1. /// <summary>
  2. /// 应用程序类
  3. /// </summary>
  4. public class WindowsFormsAppApplication : XCI.Sys.BaseApplication
  5. {
  7. }

7. 修改Program.cs启动类

  1. static class Program
  2. {
  3.     /// <summary>
  4.     /// 应用程序的主入口点。
  5.     /// </summary>
  6.     [STAThread]
  7.     static void Main(string[] args)
  8.     {
  9.         Application.EnableVisualStyles();
  10.         Application.SetCompatibleTextRenderingDefault(false);
  11.         XCI.Sys.Helper.AppHelper.Run<WindowsFormsAppApplication>(args);
  12.     }
  13. }

其中WindowsFormsAppApplication指的是用户自定义的应用程序对象。此对象实现IApp接口，针对IApp对象的具体介绍，请参考应用程序类章节。

8. 自定义exe文件图标

  • 找一个有效的.ico图片，复制到项目根目录，修改图标名称为app.ico

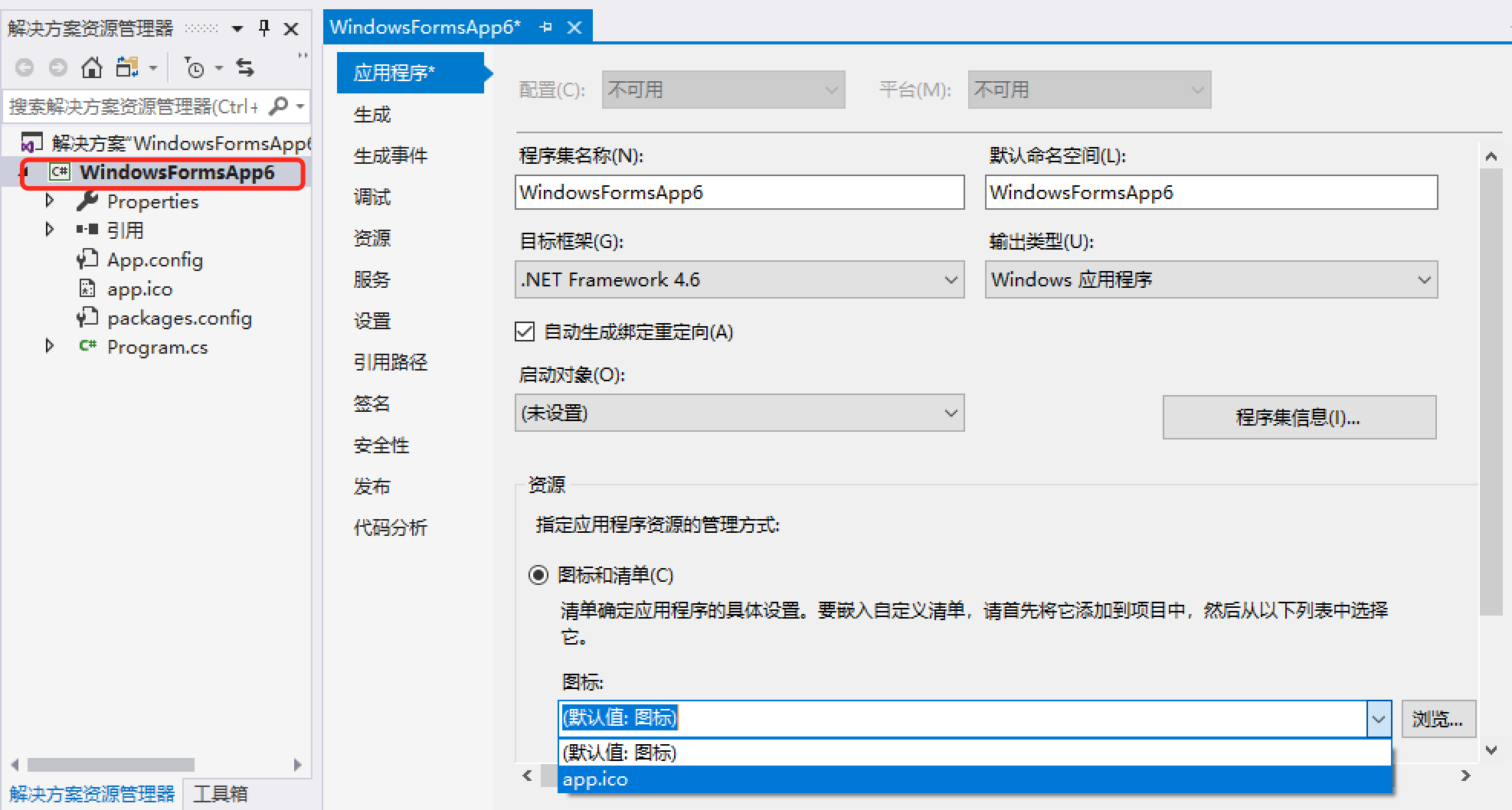

  • 在项目根目录上点击右键→属性→应用程序→资源→图标和清单，在图标处选择app.ico，设置完成后重新生成项目。

快速开始 - 图9

9. 防止DevExpress提示试用期

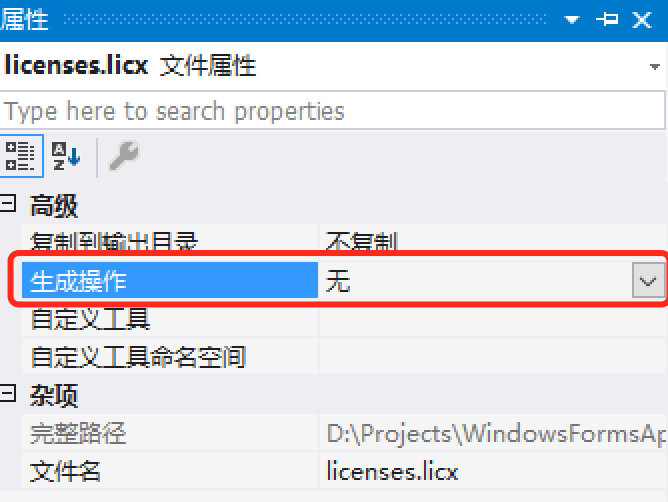

在Properties目录下新建文件licenses.licx，设置此文件的生成操作为无，防止DevExpress组件有试用期的提示。


10. 内置工具

在解决方案目录上点右键 → 在文件资源管理器中打开文件夹，进入目录packages\XCI.Sys.1.0.2\config，目录下面有以下文件，根据自身需求把相关文件复制到exe输出目录即可使用，复制时把exe对应的config文件也一起复制。

  • configure.exe 对app.json配置文件进行可视化配置
  • designer.exe 报表设计器
  • startup.exe 系统默认的启动器

11. DevExpress组件汉化

从DevExpress组件安装包目录中拷贝文件zh-Hans.rar，解压到exe输出目录，完成DevExpress组件汉化。

12. 移除输出目录DevExpress相关dll

默认情况下，系统编译完成后，项目输出目录下面会包含大量的DevExpress组件相关的DLL，由于开发机器都已经安装了DevExpress组件，所以输出目录不需要这些文件。解决方法，项目目录点右键→打开属性页→生成事件→生成后事件命令行 输入下面的命令行：

  1. del DevExpress.*.dll DevExpress.*.xml Newtonsoft.Json.xml
  2. rd /s/q de es ja ru

重新生成项目。

恭喜，此时应用程序已配置完成，后续根据业务情况，把相应的应用程序添加到对应的位置，编译后启动应用程序开始调试吧！
**

客户端调试工具

采用Fiddler作为客户端调试工具，下载地址：https://www.telerik.com/fiddler，属于免费软件。
