Calcite 主要功能

总结来说Calcite有以下主要功能：

SQL 解析
SQL 校验
查询优化
SQL 生成器
数据连接

Calcite 解析SQl的步骤

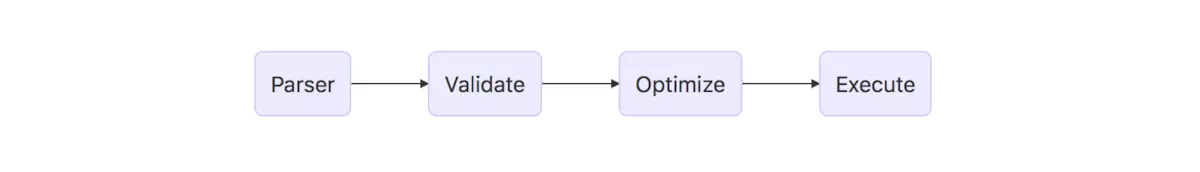

如上图中所述，一般来说Calcite解析SQL有以下几步:
Parser. 此步中Calcite通过Java CC将SQL解析成未经校验的AST
Validate. 该步骤主要作用是校证Parser步骤中的AST是否合法,如验证SQL scheme、字段、函数等是否存在; SQL语句是否合法等. 此步完成之后就生成了RelNode树（关于RelNode树, 请参考下文）
Optimize. 该步骤主要的作用优化RelNode树, 并将其转化成物理执行计划。主要涉及SQL规则优化如:基于规则优化(RBO)及基于代价(CBO)优化; Optimze 这一步原则上来说是可选的, 通过Validate后的RelNode树已经可以直接转化物理执行计划，但现代的SQL解析器基本上都包括有这一步，目的是优化SQL执行计划。此步得到的结果为物理执行计划。
Execute，即执行阶段。此阶段主要做的是:将物理执行计划转化成可在特定的平台执行的程序。如Hive与Flink都在在此阶段将物理执行计划CodeGen生成相应的可执行代码。

Calcite相关组件
Calcite主要有以下概念：
Catelog: 主要定义SQL语义相关的元数据与命名空间。
SQL parser: 主要是把SQL转化成AST.
SQL validator: 通过Catalog来校证AST.
Query optimizer: 将AST转化成物理执行计划、优化物理执行计划.
SQL generator: 反向将物理执行计划转化成SQL语句.
Catalog
Catalog:主要定义被SQL访问的命名空间，主要包括以下几点：

schema: 主要定义schema与表的集合，schame 并不是强制一定需要的，比如说有两张同名的表T1, T2，就需要schema要区分这两张表，如A.T1, B.T1
表:对应关系数据库的表，代表一类数据，在calcite中由RelDataType定义

RelDataType 代表表的数据定义，如表的数据列名称、类型等。

Schema

public interface Schema {
Table getTable(String name);
Set<String> getTableNames();
Set<String> getFunctionNames();
Schema getSubSchema(String name);
Set<String> getSubSchemaNames();
Expression getExpression(SchemaPlus parentSchema, String name);
boolean isMutable();

Table

public interface Table {

RelDataType getRowType(RelDataTypeFactory typeFactory);
Statistic getStatistic();

Schema.TableType getJdbcTableType();
}

其中RelDataType代表Row的数据类型， Statistic 用于统计表的相关数据、特别是在CBO用于计算表的代价。

SQL Parser

由Java CC编写，将SQL转化成AST.

Java CC 指的是Java Compiler Compiler, 可以将一种特定域相关的语言转化成Java语言
在Calcite中将标记（Token)表示为 SqlNode, 并且Sqlnode可以通过unparse方法反向转化成SQL
```
cast(id as float)
```
Java CC 可表示为
```
<CAST>
<LPAREN>
e = Expression(ExprContext.ACCEPT_SUBQUERY)
<AS>
dt = DataType() {agrs.add(dt);}
<RPAREN>
....
```
Query Optimizer
```
INSERT INTO tmp_node
SELECT s1.id1, s1.id2, s2.val1
FROM source1 as s1 INNER JOIN source2 AS s2
ON s1.id1 = s2.id1 and s1.id2 = s2.id2 where s1.val1 > 5 and s2.val2 = 3;
```
通过Calcite转化为：
```
LogicalTableModify(table=[[TMP_NODE]], operation=[INSERT], flattened=[false])
LogicalProject(ID1=[$0], ID2=[$1], VAL1=[$7])
  LogicalFilter(condition=[AND(>($2, 5), =($8, 3))])
    LogicalJoin(condition=[AND(=($0, $5), =($1, $6))], joinType=[INNER])
      LogicalTableScan(table=[[SOURCE1]])
      LogicalTableScan(table=[[SOURCE2]])
```
是未经优化的RelNode树，可以发现最底层是TableScan，也是读取表的原始数据，紧接着是LogicalJoin,Joiner的类型为INNER JOIN, LogicalJoin之后接下做LogicalFilter 操作，对应SQL中的WHERE条件，最后做Project也就是投影操作。
但是我们可以观察到对于INNER JOIN而言, WHERE 条件是可以下推，如
```
LogicalTableModify(table=[[TMP_NODE]], operation=[INSERT], flattened=[false])
LogicalProject(ID1=[$0], ID2=[$1], VAL1=[$7])
    LogicalJoin(condition=[AND(=($0, $5), =($1, $6))], joinType=[inner])
      LogicalFilter(condition=[=($4, 3)])
        LogicalProject(ID1=[$0], ID2=[$1],      ID3=[$2], VAL1=[$3], VAL2=[$4],VAL3=[$5])
          LogicalTableScan(table=[[SOURCE1]])
      LogicalFilter(condition=[>($3,5)])
        LogicalProject(ID1=[$0], ID2=[$1], ID3=[$2], VAL1=[$3], VAL2=[$4],VAL3=[$5])
          LogicalTableScan(table=[[SOURCE2]])
```
这样可以减少JOIN的数据量，提高SQL效率，实际过程中可以将JOIN 的中条件下推以较少Join的数据量
```
T1 JOIN T2 JOIN T3
```
类似于此种情况JOIN的顺序是上图的前者还是后者？这就涉及到Optimizer所使用的方法，Optimizer主要目的就是减小SQL所处理的数据量、减少所消耗的资源并最大程度提高SQL执行效率如:剪掉无用的列、合并投影、子查询转化成JOIN、JOIN重排序、下推投影、下推过滤等。目前主要有两类优化方法:基于语法(RBO)与基于代价(CBO)的优化
RBO(Rule Based Optimization)
通俗一点的话就是事先定义一系列的规则，然后根据这些规则来优化执行计划。
如
ProjectFilterRule
此Rule的使用场景为Filter在Project之上，可以将Filter下推。假如某一个RelNode树
```
  LogicalFilter
    LogicalProject
      LogicalTableScan
```
则可优化成
```
LogicalProject
    LogicalFilter
      LogicalTableScan
```
FilterJoinRule
此Rule的使用场景为Filter在Join之上，可以先做Filter然后再做Join, 以减少Join的数量

等等，还有很多类似的规则。但RBO一定程度上是经验试的优化方法，无法有一个公式上的判断哪种优化更优。在Calcite中实现方法为 HepPlanner

CBO(Cost Based Optimization)

通俗一点的说法是：通过某种算法计算SQL所有可能的执行计划的“代价”，选择某一个代价较低的执行计划，如上文中三张表作JOIN, 一般来说RBO无法判断哪种执行计划优化更好，只有分别计算每一种JOIN方法的代价。
Calcite会将每一种操作（如LogicaJoin、LocialFilter、 LogicalProject、LogicalScan) 结合实际的Schema转化成具体的代价数，比较不同的执行计划所具有的代价，然后选择相对小计划作为最终的结果，之所以说相对小，这是因为如果要完全遍历计算所有可能的代价可能得不偿失，花费更多的人力与资源，因此只是说选择相对最优的执行计划。CBO目的是“避免使用最差的执行计划，而不是找到最好的”
目前Calcite中就是采用CBO进行优化,实现方法为VolcanoPlanner,有关此算法的具体内容可以参考原码

如何使用Calcite

由于Calcite是Java语言编写，因此只需要在工程或项目中引入相应的Jar包即可，下面为一个可以运行的例子：


public class TestOne {
    public static class TestSchema {
        public final Triple[] rdf = {new Triple("s", "p", "o")};
    }

    public static void main(String[] args) {
        SchemaPlus schemaPlus = Frameworks.createRootSchema(true);

        //给schema T中添加表
        schemaPlus.add("T", new ReflectiveSchema(new TestSchema()));
        Frameworks.ConfigBuilder configBuilder = Frameworks.newConfigBuilder();
        //设置默认schema
        configBuilder.defaultSchema(schemaPlus);

        FrameworkConfig frameworkConfig = configBuilder.build();

        SqlParser.ConfigBuilder paresrConfig = SqlParser.configBuilder(frameworkConfig.getParserConfig());

        //SQL 大小写不敏感
        paresrConfig.setCaseSensitive(false).setConfig(paresrConfig.build());

        Planner planner = Frameworks.getPlanner(frameworkConfig);

        SqlNode sqlNode;
        RelRoot relRoot = null;
        try {
            //parser阶段
            sqlNode = planner.parse("select \"a\".\"s\", count(\"a\".\"s\") from \"T\".\"rdf\" \"a\" group by \"a\".\"s\"");
            //validate阶段
            planner.validate(sqlNode);
            //获取RelNode树的根
            relRoot = planner.rel(sqlNode);
        } catch (Exception e) {
            e.printStackTrace();
        }

        RelNode relNode = relRoot.project();
        System.out.print(RelOptUtil.toString(relNode));
    }
}

类Triple 对应的表定义:

public class Triple {
    public String s;
    public String p;
    public String o;

    public Triple(String s, String p, String o) {
        super();
        this.s = s;
        this.p = p;
        this.o = o;
    }

}
