基本网络配置

  • 主机名
  • IP/netmask
  • 路由：默认网关
  • DNS服务器

主DNS服务器
次DNS服务器
第三个DNS服务器

ifconfig命令

  1. #设置网卡
  2. [root@centos8 ~]#ifconfig ens37 10.0.0.110 netmask 255.255.255.0
  4. #设置多个
  5. [root@centos8 ~]#ifconfig ens37:1 10.0.0.120/24
  7. [root@centos8 ~]#ifconfig
  8. ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
  9.         inet 10.0.0.100  netmask 255.255.255.0  broadcast 10.0.0.255
  10.         inet6 fe80::7d57:ca2b:75ea:b18c  prefixlen 64  scopeid 0x20<link>
  11.         ether 00:0c:29:9f:5f:fe  txqueuelen 1000  (Ethernet)
  12.         RX packets 867  bytes 86730 (84.6 KiB)
  13.         RX errors 0  dropped 0  overruns 0  frame 0
  14.         TX packets 286  bytes 38872 (37.9 KiB)
  15.         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
  17. ens37: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
  18.         inet 10.0.0.110  netmask 255.255.255.0  broadcast 10.0.0.255
  19.         ether 00:0c:29:9f:5f:08  txqueuelen 1000  (Ethernet)
  20.         RX packets 452  bytes 34365 (33.5 KiB)
  21.         RX errors 0  dropped 0  overruns 0  frame 0
  22.         TX packets 87  bytes 11110 (10.8 KiB)
  23.         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
  25. ens37:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
  26.         inet 10.0.0.120  netmask 255.255.255.0  broadcast 10.0.0.255
  27.         ether 00:0c:29:9f:5f:08  txqueuelen 1000  (Ethernet)
  30. [root@centos8 ~]#ifconfig -s
  31. Iface      MTU    RX-OK RX-ERR RX-DRP RX-OVR    TX-OK TX-ERR TX-DRP TX-OVR Flg
  32. ens33            1500      870      0      0 0           286      0      0      0 BMRU
  33. ens37            1500      503      0      0 0           117      0      0      0 BMRU
  34. ens37:1          1500      - no statistics available -                        BMRU
  35. lo              65536       62      0      0 0            62      0      0      0 LRU
  36. virbr0           1500        0      0      0 0             0      0      0      0 BMU

route命令

路由表管理命令

  1. route
  2. route -n
  4. [root@centos8 ~]#route
  5. Kernel IP routing table
  6. Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
  7. default         _gateway        0.0.0.0         UG    100    0        0 ens33
  8. 10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 ens37
  9. 10.0.0.0        0.0.0.0         255.255.255.0   U     100    0        0 ens33
  10. 192.168.122.0   0.0.0.0         255.255.255.0   U     0      0        0 virbr0
  11. [root@centos8 ~]#route -n
  12. Kernel IP routing table
  13. Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
  14. 0.0.0.0         10.0.0.2        0.0.0.0         UG    100    0        0 ens33
  15. 10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 ens37
  16. 10.0.0.0        0.0.0.0         255.255.255.0   U     100    0        0 ens33
  17. 192.168.122.0   0.0.0.0         255.255.255.0   U     0      0        0 virbr0

路由表主要构成:

  • Destination: 目标网络ID,表示可以到达的目标网络ID,0.0.0.0/0 表示所有未知网络,又称为默认路由,优先级最低
  • Genmask:目标网络对应的netmask
  • Iface: 到达对应网络,应该从当前主机哪个网卡发送出来
  • Gateway: 到达非直连的网络,将数据发送到临近(下一个)路由器的临近本主机的接口的IP地址,如果是直连网络,gateway是0.0.0.0
  • Metric: 开销cost,值越小,路由记录的优先级最高

添加：route add

  1. route add [-net|-host|default] target [netmask Nm] [gw GW] [[dev] If]

删除：route del

  1. route del [-net|-host] target [gw Gw] [netmask Nm] [[dev] If]

范例：

  1. #目标：192.168.1.3 网关：172.16.0.1
  2. route add -host 192.168.1.3 gw 172.16.0.1 dev eth0
  4. #目标：192.168.0.0 网关：172.16.0.1
  5. route add -net 192.168.0.0 netmask 255.255.255.0 gw 172.16.0.1 dev eth0
  6. route add -net 192.168.0.0/24 gw 172.16.0.1 dev eth0
  7. route add -net 192.168.8.0/24 dev eth1 metric 200
  9. #默认路由，网关：172.16.0.1
  10. route add -net 0.0.0.0 netmask 0.0.0.0 gw 172.16.0.1
  11. route add -net 0.0.0.0/0 gw 172.16.0.1
  12. route add default gw 172.16.0.1
  14. #目标：192.168.1.3 网关：172.16.0.1
  15. route del -host 192.168.1.3
  17. #目标：192.168.0.0 网关：172.16.0.1
  18. route del -net 192.168.0.0 netmask 255.255.255.0

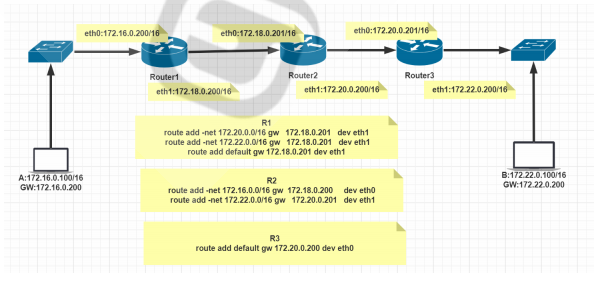

范例：实现静态路由

环境：

  1. 四台主机：
  2. A主机：eth0 NAT模式
  3. R1主机：eth0 NAT模式,eth1 仅主机模式
  4. R2主机：eth0 桥接模式,eth1 仅主机模式
  5. B主机：eth0 桥接模式


  1. #配置A主机
  2. ifconfig eth0 10.0.0.123/8
  3. route add -net 10.0.0.0/8 dev eth0
  4. route add default gw 10.0.0.200 dev eth0
  6. #配置R1
  7. ifconfig eth0 10.0.0.200/8
  8. ifconfig eth1 192.168.0.200/24
  9. route add -net 10.0.0.0/8 dev eth0
  10. route add -net 192.168.0.0/24 dev eth1
  11. route add -net 172.16.0.0/16 gw 192.168.0.201 dev eth1   #重点
  12. echo 1 > /proc/sys/net/ipv4/ip_forward    #开启路由转发功能
  15. #配置R2
  16. ifconfig eth0 172.16.0.200/16
  17. ifconfig eth1 192.168.0.201/24
  18. route add -net 192.168.0.0/24 dev eth1
  19. route add -net 172.16.0.0/16 dev eth0
  20. route add -net 10.0.0.0/8 gw 10.0.0.200 dev eth1  #重点
  21. echo 1 > /proc/sys/net/ipv4/ip_forward
  24. #配置B
  25. ifconfig eth0 172.16.0.123/16
  26. route add -net 172.16.0.0/16 dev eth0
  27. route add default gw 172.16.0.200 dev eth0

小记：路由配置三部曲（1）分析非直连网段—net （2）下一个路由器的临近接口—gw （3）从本路由那个设备出—dev

开启路由转发功能

  1. [root@router ~]#echo 1 > /proc/sys/net/ipv4/ip_forward
  3. #或者
  4. [root@r1 ~]# sysctl -a | grep ip_forward
  5. sysctl: reading key "net.ipv6.conf.all.stable_secret"
  6. net.ipv4.ip_forward = 0
  7. net.ipv4.ip_forward_use_pmtu = 0
  8. sysctl: reading key "net.ipv6.conf.default.stable_secret"
  9. sysctl: reading key "net.ipv6.conf.eth0.stable_secret"
  10. sysctl: reading key "net.ipv6.conf.eth1.stable_secret"
  11. sysctl: reading key "net.ipv6.conf.lo.stable_secret"
  13. [root@r1 ~]# vim /etc/sysctl.conf    #将net.ipv4.ip_forward = 1 写入
  14. [root@r1 ~]# sysctl -p
  15. net.ipv4.ip_forward = 1
  17. [root@r1 ~]# sysctl -a | grep ip_forward
  18. sysctl: reading key "net.ipv6.conf.all.stable_secret"
  19. sysctl: reading key "net.ipv6.conf.default.stable_secret"
  20. sysctl: reading key "net.ipv6.conf.eth0.stable_secret"
  21. sysctl: reading key "net.ipv6.conf.eth1.stable_secret"
  22. sysctl: reading key "net.ipv6.conf.lo.stable_secret"
  23. net.ipv4.ip_forward = 1
  24. net.ipv4.ip_forward_use_pmtu = 0
  25. [root@r1 ~]#


ip命令

来自于iproute包，可用于替代ifconfig

  1. ip [ OPTIONS ] OBJECT { COMMAND | help }

ip命令说明：

  1. OBJECT := { link | addr | route }
  2. ip link - network device configuration
  3. set dev IFACE，可设置属性：up and down：激活或禁用指定接口，相当于 ifup/ifdown
  4. show [dev IFACE] [up]：：指定接口 ，up 仅显示处于激活状态的接口
  6. man帮助:ip(8), ip-address(8), ip-link(8), ip-route(8)

ip 地址管理

  1. ip addr { add | del } IFADDR dev STRING [label LABEL] [scope {global|link|host}][broadcast ADDRESS]
  3. [label LABEL]：添加地址时指明网卡别名
  4. [scope {global|link|host}]：指明作用域,global: 全局可用.link: 仅链接可用,host: 本机可
  5. 用
  6. [broadcast ADDRESS]：指明广播地址
  8. ip address show
  9. ip addr flush

范例：

  1. #禁用网卡
  2. ip link set eth1 down
  4. #网卡改名
  5. ip link set eth1 name wangnet
  7. #启用网卡
  8. ip link set wangnet up
  10. #网卡别名
  11. ip addr add 172.16.100.100/16 dev eth0 label eth0:0
  12. ip addr del 172.16.100.100/16 dev eth0 label eth0:0
  14. #清除网络地址
  15. ip addr flush dev eth0

修改ip

  1. #先加新IP,再删除旧的IP
  2. [root@centos8 ~]#ip address add 10.0.0.88/24 dev eth0
  3. [root@centos8 ~]#ip address del 10.0.0.8/24 dev eth0
  4. [root@centos8 ~]#ip a
  5. 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group
  6. default qlen 1000
  7.    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
  8.    inet 127.0.0.1/8 scope host lo
  9.        valid_lft forever preferred_lft forever
  10.    inet6 ::1/128 scope host
  11.        valid_lft forever preferred_lft forever
  12. 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP
  13. group default qlen 1000
  14.    link/ether 00:0c:29:8a:51:21 brd ff:ff:ff:ff:ff:ff
  15.    inet 10.0.0.88/24 scope global eth0
  16.        valid_lft forever preferred_lft forever
  17.    inet6 fe80::20c:29ff:fe8a:5121/64 scope link
  18.        valid_lft forever preferred_lft forever


管理路由

ip route用法

  1. #添加路由：
  2. ip route add TARGET via GW dev IFACE src SOURCE_IP
  3.        TARGET:
  4.        主机路由：IP
  5.        网络路由：NETWORK/MASK
  7. #添加网关：
  8. ip route add default via GW dev IFACE
  10. #删除路由：
  11. ip route del TARGET
  13. #显示路由：
  14. ip route show|list
  16. #清空路由表：
  17. ip route flush [dev IFACE] [via PREFIX]

范例：

  1. ip route add 192.168.0.0/24 via 172.16.0.1
  2. ip route add 192.168.1.100 via 172.16.0.1
  3. ip route add default via 172.16.0.1
  4. ip route flush dev eth0

范例：查看路由过程

  1. [root@centos8 ~]#ip route get 10.0.0.7
  2. 10.0.0.7 dev eth0 src 10.0.0.8 uid 0
  3.    cache
  4. [root@centos8 ~]#ip route get 8.8.8.8
  5. 8.8.8.8 via 10.0.0.2 dev eth0 src 10.0.0.8 uid 0
  6.    cache


ss命令

来自于iproute包，代替netstat，netstat 通过遍历 /proc来获取 socket信息，ss 使用 netlink与内核tcp_diag 模块通信获取 socket 信息

  1. ss [OPTION]... [FILTER]

选项：

  1. -t: tcp协议相关
  2. -u: udp协议相关
  3. -w: 裸套接字相关
  4. -x：unix sock相关
  5. -l: listen状态的连接
  6. -a: 所有
  7. -n: 数字格式
  8. -p: 相关的程序及PID
  9. -e: 扩展的信息
  10. -m：内存用量
  11. -o：计时器信息

格式说明

  1. FILTER : [ state TCP-STATE ] [ EXPRESSION ]
  2. TCP的常见状态：
  3.    tcp finite state machine:
  4.        LISTEN: 监听
  5.        ESTABLISHED：已建立的连接
  6.        FIN_WAIT_1
  7.        FIN_WAIT_2
  8.        SYN_SENT
  9.        SYN_RECV
  10.        CLOSED
  12. EXPRESSION:
  13.    dport =
  14.    sport =

常见组合

  1. -tan, -tanl, -tanlp, -uan

常见用法：

  1. #显示本地打开的所有端口
  2. ss -l
  4. #显示每个进程具体打开的socket
  5. ss -pl
  7. #显示所有tcp socket
  8. ss -t -a
  10. #显示所有的UDP Socekt
  11. ss -u -a
  13. #显示所有已建立的ssh连接
  14. ss -o state established '( dport = :ssh or sport = :ssh )'
  16. #显示所有已建立的HTTP连接
  17. ss -o state established '( dport = :http or sport = :http )'
  18. [root@centos8 ~]#ss -no state established '( dport = :21 or sport = :21 )'
  19. Netid               Recv-Q               Send-Q
  20.   Local Address:Port                                   Peer Address:Port
  22. tcp                 0                     0
  23. [::ffff:10.0.0.8]:21                                 [::ffff:10.0.0.7]:46638
  24.             timer:(keepalive,119min,0)
  26. #列出当前socket详细信息
  27. ss -s


网络配置工具 nmcli

  1. nmcli [ OPTIONS ] OBJECT { COMMAND | help }
  2.      device - show and manage network interfaces
  3.      nmcli device help
  4.      connection - start, stop, and manage network connections
  5.      nmcli connection help

修改配置文件执行生效：

  1. nmcli con reload
  2. nmcli con up con-name
  1. #查看帮助
  2. nmcli con add help
  4. #使用nmcli配置网络
  5. nmcli con show
  7. #显示所有活动连接
  8. nmcli con show --active
  10. #显示网络连接配置
  11. nmcli con show  "System eth0"
  13. #显示设备状态
  14. nmcli dev status
  16. #显示网络接口属性
  17. nmcli dev show eth0
  19. #创建新连接default，IP自动通过dhcp获取
  20. nmcli con add con-name default type Ethernet ifname eth0
  22. #删除连接
  23. nmcli con del default
  25. #创建新连接static ，指定静态IP，不自动连接
  26. nmcti con add con-name static   ifname eth0 autoconnect no type Ethernet
  27. ipv4.addresses 172.25.X.10/24 ipv4.gateway   172.25.X.254
  29. #启用static连接配置
  30. nmcli con up static
  32. #启用default连接配置
  33. nmcli con up default
  35. #修改连接设置
  36. nmcli con mod “static” connection.autoconnect no
  37. nmcli con mod “static” ipv4.dns 172.25.X.254
  38. nmcli con mod “static”  +ipv4.dns  8.8.8.8
  39. nmcli con mod “static”  -ipv4.dns  8.8.8.8
  40. nmcli con mod “static” ipv4.addresses “172.16.X.10/24  172.16.X.254”
  41. nmcli con mod “static”  +ipv4.addresses 10.10.10.10/16
  43. #DNS设置存放在/etc/resolv.conf，PEERDNS=no 表示当IP通过dhcp自动获取时，dns仍是手动设置，
  44. 不自动获取等价于下面命令
  45. nmcli con mod “system eth0” ipv4.ignore-auto-dns yes

网络配置文件

IP、MASK、GW、DNS相关的配置文件：

  1. /etc/sysconfig/network-scripts/ifcfg-IFACE


  1. [root@a ~]# cd /etc/sysconfig/network-scripts/
  2. [root@a network-scripts]# ls ifcfg-*
  3. ifcfg-eth0  ifcfg-eth0.bak  ifcfg-lo
  1. [root@a network-scripts]# vim ifcfg-eth0
  2. [root@a network-scripts]# cat ifcfg-eth0
  3. TYPE="Ethernet"
  4. BOOTPROTO="static"
  5. IPADDR=10.0.0.123
  6. PREFIX=24
  7. GATEWAY=10.0.0.200
  8. NAME="eth0"
  9. DEVICE="eth0"
  10. ONBOOT="yes"


配置说明

设置 说明
TYPE 接口类型；常见有Ethernet, Bridge
NAME 配置文件应用到的sheb
DEVICE 设备名
HWADDR 对应的设备的MAC地址
UUID 设备的唯一标识
BOOTPROTO 激活此设备时使用的地址配置协议：常用dhcp，static，nonebootp
IPADDR 指明ip地址
NETMASK 子网掩码，如255.255.255.0
GATEWAY 默认网关
DNS1 第一个DNS服务器地址
DNS2 第二个dns服务器地址
DOMAIN 主机不完整时，自动搜索的域名后缀
ONBOOT 在系统引导时是否激活此设备
USERCTL 普通用户是否可控制此设备
PEERDNS 如果BOOTPROTO的值为“dhcp”，YES将允许dhcp server分配的dns服务器信息直接覆盖至/etc/resolv.conf文件，NO不允许修改resolv.conf
NM_CONTROLLED NM是NetworkManager的简写，此网卡是否接受NM控制

配置当前主机名

  1. #centos6 之前版本
  2. /etc/sysconfig/network
  3. HOSTNAME=
  4. #centos7 以后版
  5. /etc/hostname
  6. HOSTNAME

网卡别名

将多个IP地址绑定到一个NIC上
每个IP绑定到独立逻辑网卡，即网络别名，命名格式： ethX:Y，如：eth0:1 、eth0:2、eth0:3
范例：ifconfig 命令

  1. ifconfig eth0:0 192.168.1.100/24 up
  2. ifconfig eth0:0 down

范例：ip 命令

  1. ip addr add 172.16.1.1/16 dev eth0
  2. ip addr add 172.16.1.2/16 dev eth0 label eth0:0
  3. ip addr del 172.16.1.2/16 dev eth0 label eth0:0
  4. ip addr flush dev eth0 label eth0:0


多网卡 bonding

将多块网卡绑定同一IP地址对外提供服务，可以实现高可用或者负载均衡。直接给两块网卡设置同一IP地址是不可以的。通过 bonding，虚拟一块网卡对外提供连接，物理网卡的被修改为相同的MAC地址

网桥

桥接原理

桥接：把一台机器上的若干个网络接口“连接”起来。其结果是，其中一个网口收到的报文会被复制给其他网口并发送出去。以使得网口之间的报文能够互相转发。网桥就是这样一个设备，它有若干个网口，并且这些网口是桥接起来的。与网桥相连的主机就能通过交换机的报文转发而互相通信。

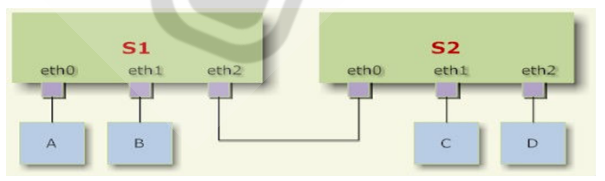

主机A发送的报文被送到交换机S1的eth0口，由于eth0与eth1、eth2桥接在一起，故而报文被复制到
eth1和eth2，并且发送出去，然后被主机B和交换机S2接收到。而S2又会将报文转发给主机C、D

Ubuntu网卡配置

**

ubuntu系统将root账户改成允许远程链接

修改配置文件

  1. vim /etc/ssh/sshd_config

在配置文件下添加以下： PermitRootLogin yes
重启配置文件：

  1. systemctl restart sshd

如果root还没有设置密码，则需要设置登录密码，才能远程链接

网卡名称—使用传统名称命名方式

  1. #修改配置文件为下面形式
  2. root@ubuntu1804:~#vi /etc/default/grub
  3. GRUB_CMDLINE_LINUX="net.ifnames=0"
  4. #或者sed修改
  5. root@ubuntu1804:~# sed -i.bak '/^GRUB_CMDLINE_LINUX=/s#"$#net.ifnames=0"#' /etc/default/grub
  7. #生效新的grub.cfg文件
  8. root@ubuntu1804:~# grub-mkconfig -o /boot/grub/grub.cfg
  9. #或者
  10. root@ubuntu1804:~# update-grub
  11. root@ubuntu1804:~# grep net.ifnames /boot/grub/grub.cfg
  12.        linux /vmlinuz-4.15.0-96-generic root=UUID=51517b88-7e2b-4d4a-8c14-
  13. fe1a48ba153c ro net.ifnames=0
  14.        linux /vmlinuz-4.15.0-96-generic root=UUID=51517b88-7e2b-4d4a-
  15. 8c14-fe1a48ba153c ro net.ifnames=0
  16.        linux /vmlinuz-4.15.0-96-generic root=UUID=51517b88-7e2b-4d4a-
  17. 8c14-fe1a48ba153c ro recovery nomodeset net.ifnames=0
  18.        linux /vmlinuz-4.15.0-76-generic root=UUID=51517b88-7e2b-4d4a-
  19. 8c14-fe1a48ba153c ro net.ifnames=0
  20.        linux /vmlinuz-4.15.0-76-generic root=UUID=51517b88-7e2b-4d4a-
  21. 8c14-fe1a48ba153c ro recovery nomodeset net.ifnames=0
  23. #重启生效
  24. root@ubuntu1804:~# reboot

配置自动获取IP

网卡配置文件采用YAML格式,必须以 /etc/netplan/XXX.yaml 文件命名方式存放可以每个网卡对应一个单独的配置文件,也可以将所有网卡都放在一个配置文件里

  1. root@ubuntu1804:~# cat /etc/netplan/01-netcfg.yaml
  2. # This file describes the network interfaces available on your system
  3. # For more information, see netplan(5).
  4. network:
  5.  version: 2
  6.  renderer: networkd
  7.  ethernets:
  8.    eth0:
  9.      dhcp4: yes

修改网卡配置文件后需执行命令生效：

  1. root@ubuntu1804:~#netplan apply

配置静态IP

  1. root@ubuntu1804:~#vim /etc/netplan/01-netcfg.yaml
  2. network:
  3.  version: 2
  4.  renderer: networkd
  5.  ethernets:
  6.    eth0:
  7.      addresses: [192.168.8.10/24,10.0.0.10/8]  #或者用下面两行,两种格式不能混用
  8.       - 192.168.8.10/24
  9.       - 10.0.0.10/8
  10.      gateway4: 10.0.0.2
  11.      nameservers:
  12.        search: [magedu.com, magedu.org]
  13.        addresses: [180.76.76.76, 8.8.8.8, 1.1.1.1]
