1. 基本概念

电脑要组网，第一件事要干什么？当然是先把电脑连起来，可以用光缆、电缆、双绞线、无线电波等方式。
这就叫做”实体层”，逼格高一点的叫法就是物理层。它就是把电脑连接起来的物理手段。它主要规定了网络的一些电气特性，作用是负责传送0和1的电信号。
至于0和1的信号是什么，还轮不到物理层还决定。

2. 数据通信基本知识

2.1 一个数据通信例子


2.2 相关术语

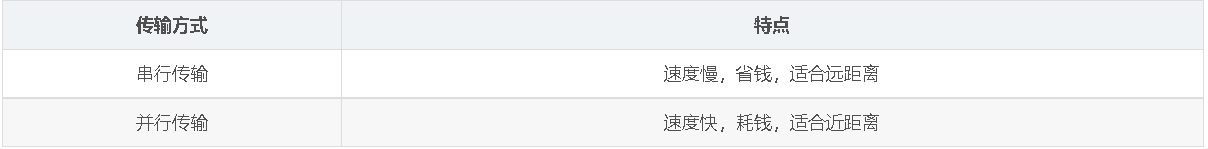

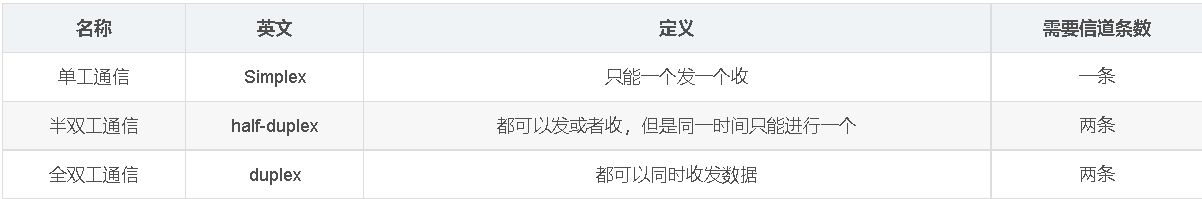

2.3 三种通讯方式



2.4 两种数据传输方式


2.5 码元（Symbol）

定义：码元是指用一个固定时长的信号波形（数字脉冲），代表离散数值的基本波形。当有多个离散状态时，成为M进制码元
一个码元可以携带多个比特的信息

2.6 波特（Baud）

用来指一秒可以传输多少个码元

2.7 速率

分为码元传输速率和信息传输速率
信息传输速率就是b/s，就是我们平常说的网速
码元可以理解为几个比特的集合，所以信息传输速率（网速）=码元传输速率x码元所带信息量（多少比特）
码元所带信息量（比特数）=log2（码元进制数）

2.8 带宽（Band Width）

用来表示最高数据速率

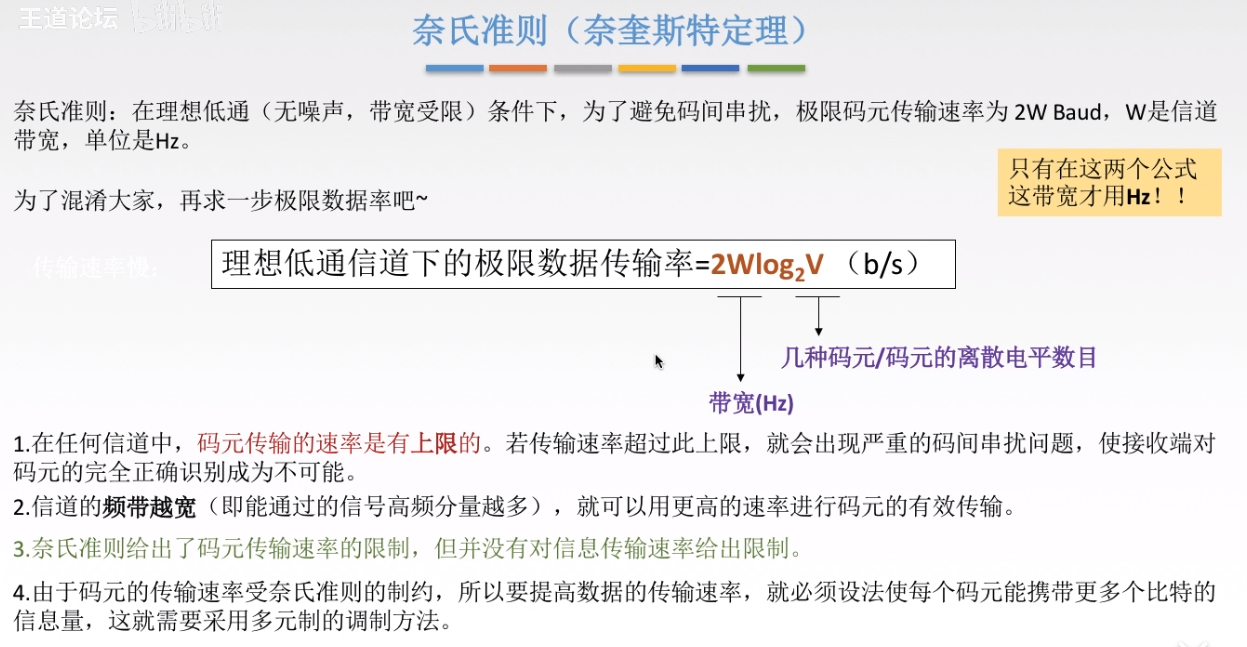

2.9 奈式准则（Nyquist）

是在理想状态下得出的结论

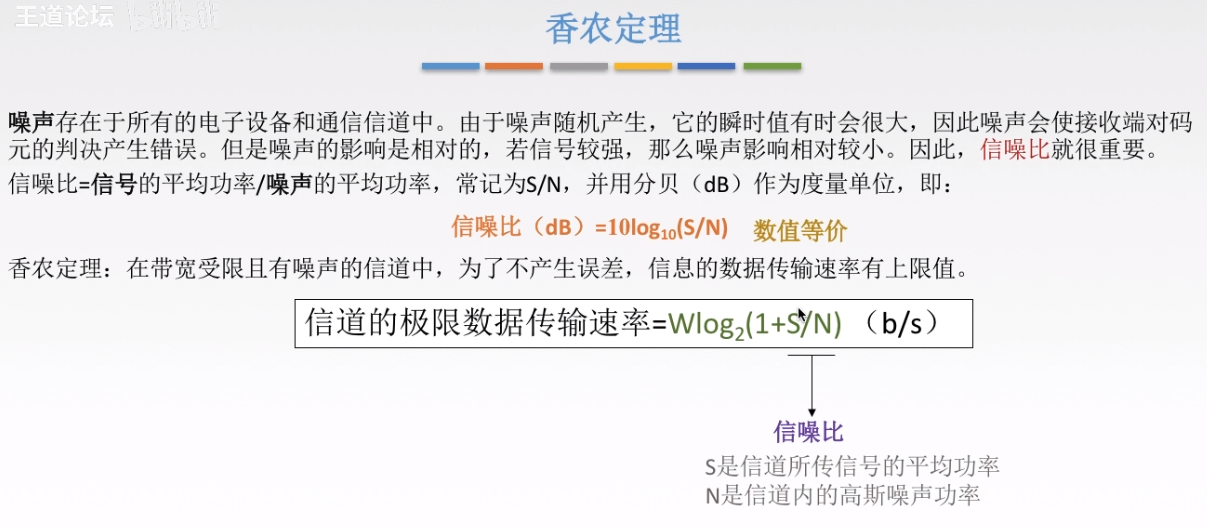

2.10 香农公式（Shannon）

是在有噪声的信道中得出的结论

2.11 基带信号和宽带/带通信号（Base band，pass band）

计算机网络中用的基带信号是数字信号

2.12 编码

将数据转化为数字信号
数字数据(digtal data)通过 数字发送器(digit emitter) 转化为 数字信号(digtal signal)
模拟数据(analog data)通过 PCM编码器(PCM coder) 转化为 数字信号 (digtal signal)

2.13 调制：数据转化为模拟信号（了解）

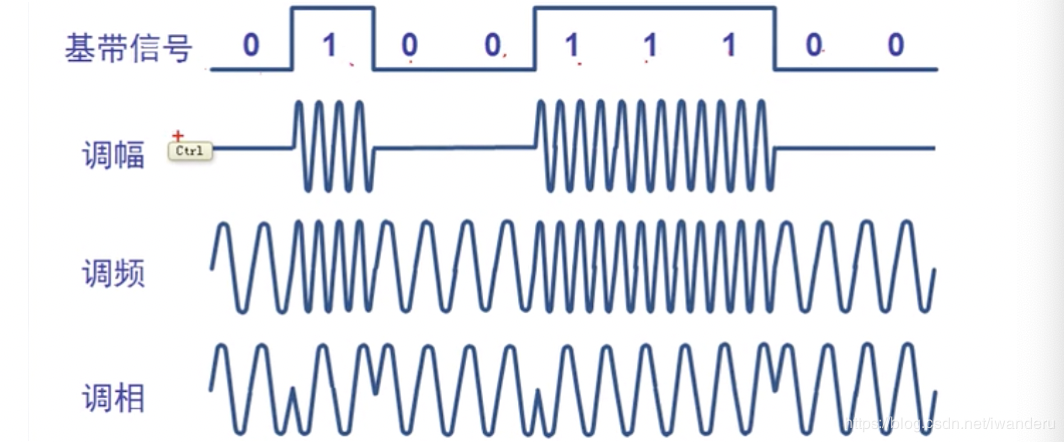

常用的调制方法：调频(AM)，调频(FM)，调相(PM)
模拟数据(analog data)通过 调制器(modulaotr) 转化为 模拟信号 (analog signal)
数字数据(digtal data)通过 调制器(modulaotr) 转化为 模拟信号 (analog signal)

3. 物理层传输介质

传输介质分为导向性传输介质和非导向性传输介质

3.1 常见的导向性传输介质

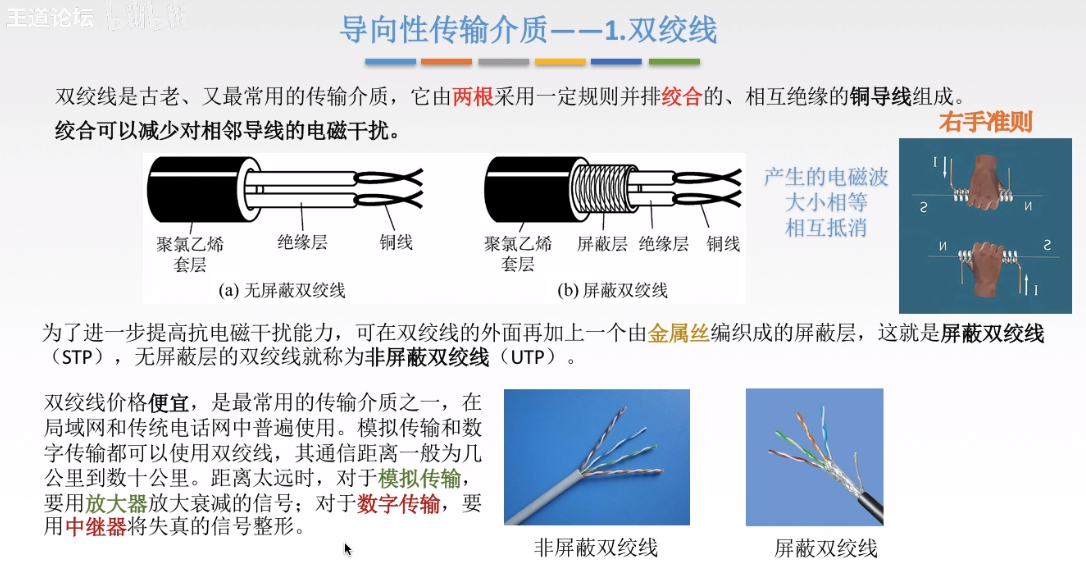

3.1.1 双绞线

根据有无屏蔽层分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）

3.1.2 同轴电缆（Coaxial Cable）

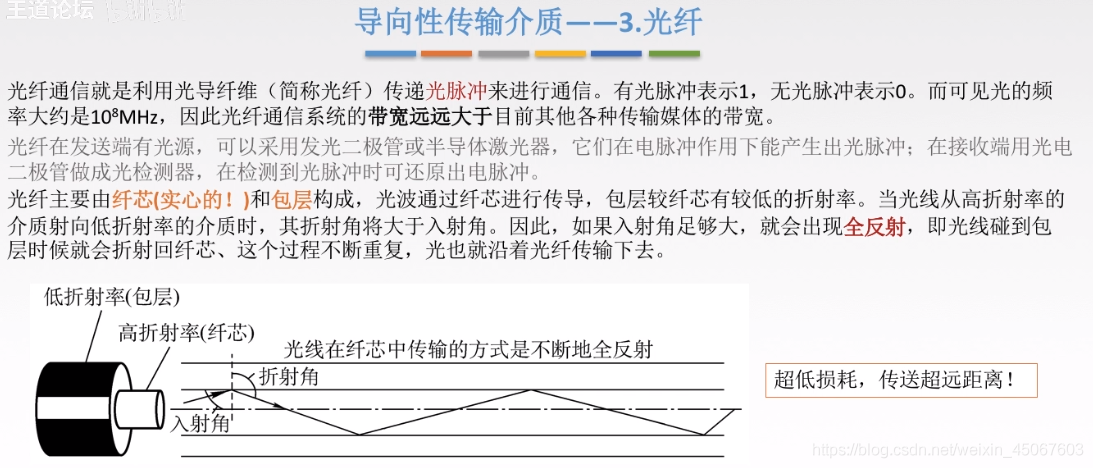

3.1.3 光纤（Optical fiber）

根据入射角不同，又分为单模光纤和多模光纤

3.2 常见的非导向性传输介质

包括无线电波，微波，红外线和激光等

4. 物理层设备

4.1 中继器（RP repeater）

注释：5-4-3规则是为了限制中继器使用次数的，理由可见图
5是指不能超过5个网段
4是指在这些网段中的物理层网络设备（中继器，集线器）最多不超过4个
3是指这些网段中最多只有三个网段挂有计算机

4.2 集线器（Hub）

集线器是个大的冲突域，同时只能有两个设备进行通讯，只会传输信号，没有智能。
