version ：v1.0 - 2021-6-05
version ：v1.1 - 2021-6-27

分离关注点适应新需求更高的协作要求

规划

1.维护性

  - -输出**有效**文档，技术文档保证代码规范，组织架构清晰
  - -注释和统一模板
  - -框架稳定性（大厂、优秀、start多的三方框架）
  - -封装好基础类，保证灵活性
  - -MVVM针对耦合
  - -所有三方框架必须封装
  - -组件分包（模块独立，入口单一，产品业务独立性强）

2.易用性

  - -上手程度
  - -代码可读性
  - -学习成本
  - -技术文档，官方文档

3.扩展性

  - -新业务新模块，模块单独运行，每个组件都可以独立打包
  - -组件化优势：
        - 业务拆分，把人力变动风险降到最低
        - 降低决策风险，如果业务变动较大，及时响应
        - 大幅度减少编译速度
  - -利用设计模式
  - -三方开源框架的扩展性选择

4.安全性

  - -混淆
  - -数据加密存储和传输
  - -操作安全性（统一规范避免程序出现一些非崩溃性的异常等）
  - -减少依赖，避免交叉

设计

架构示意

组件化


该方案是把有独立业务产品形态独立出来，业务可上可下，不影响其他模块，随时在代码上插拔
其二方案是在common中集成所有的独立模块，但是要在初始化上做优先级。
App壳工程负责管理各个业务组件和配置一些整体打包的功能。
common模块是在开发层面最底层，是支持业务组件的基础，比如提供网络，缓存等。其中Res的作用是分担common模块压力
Base层为基类封装和远程库依赖，与业务无关

MVVM基本交互

Android - 解放行新版架构 - 图2

MVVM

  - Model
  - ViewModel 处理数据，处理业务逻辑,一个Activity最好对应一个ViewModel，以便VM及时清除数据
  - View 视图层：处理界面交互逻辑，根据业务处理滑动事件，吸顶事件等，一般根据数据逻辑来

Repository层 - 为各个ViewModel提供纯净原始数据，可复用。

单一数据源获取方式

1.直接从网络获取数据
2.直接从数据库获取数据

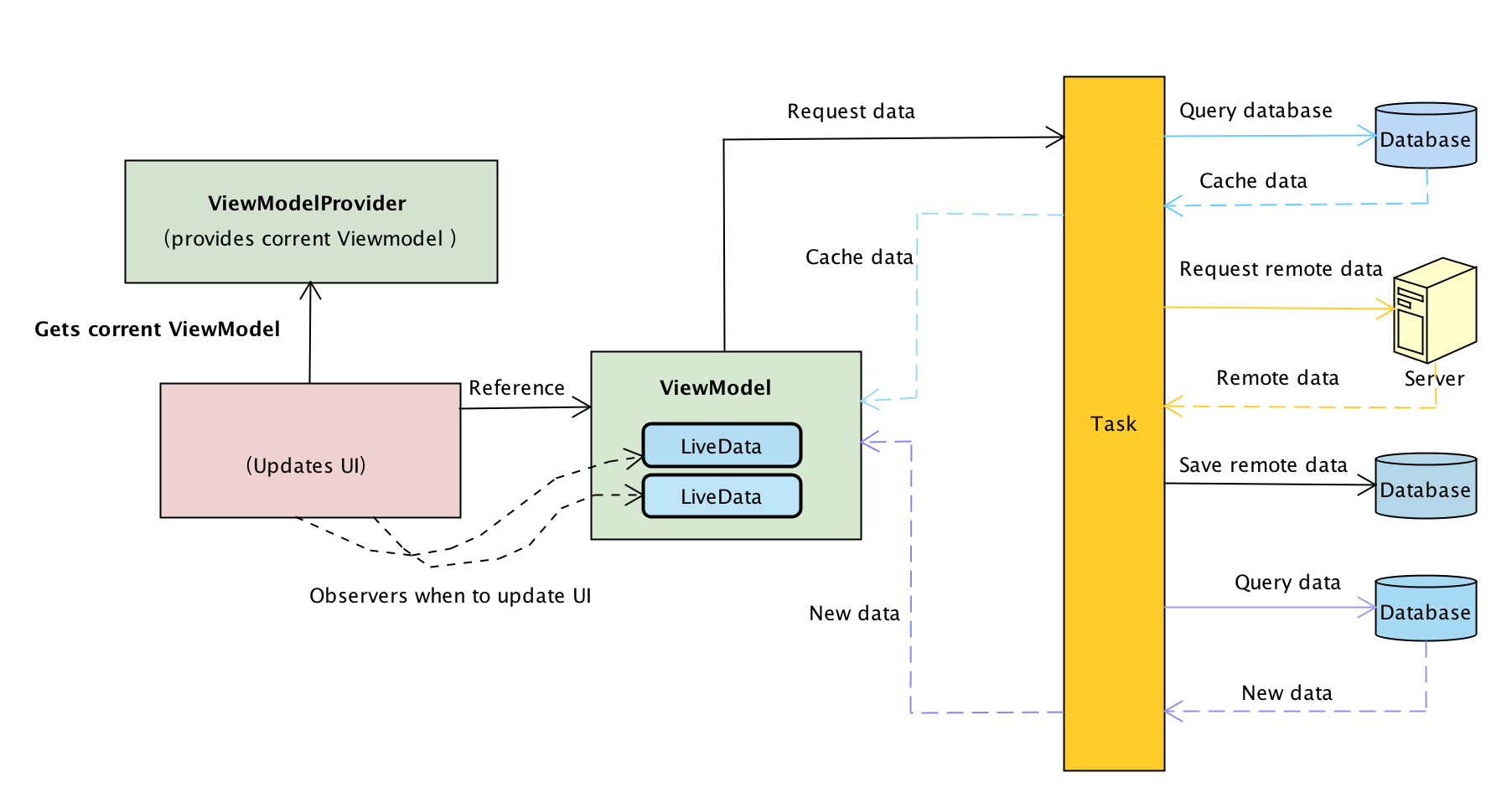

3.网络获取数据并做缓存

项目结构（按照功能分包）

DriverAndroid .gradle(忽略) .idea(忽略) build(忽略) app(壳工程） library（公共组件） -base（业务无关） -common（与业务紧密相关） -3lib-gallery（图片相册选择库） -3lib-map（百度地图服务库） -3lib-calendar（日历库） module（业务Module文件夹） -login（登陆组件） -main（负责项目启动组件） -info（资讯组件） -add（加车，实名认证组件） -car（爱车组件） -control（控车组件） -friends（卡友组件） -mine（我的组件） -monitor（实时监控组件） -msg（消息组件） -service（一键服务组件）

build.gradle（项目工程配置） module.build.gradle(各个组件的gradle基类配置) config.gradle（管理依赖库版本和基础配置） code_rules(Android开发规范)

开发实现

抽象接口

基类
-BaseRootActivity （Butterknife初始化，固定屏幕方向，防抖）
-BaseActivity（状态栏，网络情况监听，loading）
initTitle(): Title的操作
initView()：view初始化
initData(): 数据初始化
initVM(): viewModel 初始化和监听
showLoadingDialog : Loading展示
dismissLoadingDialog ：取消loading
-BaseRootFragment
-BaseFragment（懒加载）常用于Viewpager2的结合使用
-BaseSHFragment （Show | Hide）常用于Fragment的Show 和 Hide方式

工具类整合

  - 已把开发中非常多常用的工具类整合到本地，并且文末有链接，有详细说明。
  - 如果需要编写业务相关工具类，需要归类到common下，并写好注释，方便维护和其他模块使用。

网络请求封装

  - FAWUrl ： 包含域名和接口名
  - RetrofitClient ：网络请求的基本配置（域名，log拦截器，header拦截器，超时时间等）
  - HttpClientManager ： 网络请求封装（动态切换域名）
  - NetworkBoundResource ： 数据获取，存储，状态支持的核心类

网络结果处理

  - LiveDataCallAdapter ： LiveData数据转换适配器
  - Resource ： 资源获取的状态和结果
  - Result     ：  网络请求获取的结果基础类

数据存储

  - MmkvHelper ： key-value组件，MMKV封装，加密存储
  - FCache   ：  封装业务相关的存储，方便获取和删除某一表
  - DatabaseManager ：数据库管理（初始化和关闭数据库的方法，访问数据库的方法等）

权限管理

  - Normal权限统一common管理
  - Dangerour权限在Module中管理

组件化

  - 组件间通信
  - 清单文件合并
  - 统一管理依赖库的版本号
  - gradle配置
  - 资源名冲突控制：前期resourcePrefix控制
  - SDK初始化时机
  - 公共组件
  - 混淆：固定底层三方库在common统一管理；Module库独有的三方库独立管理。shrinkResources 使用等

事件总线

  - FEventBus ： 封装了 LiveEventBus 和一些常用方法

常量管理

  - CacheConstant      ： 数据存储的key值，密钥等
  - Constants        ： 通用常量
  - EventConstant     ： 事件总线常量
  - RoomConstant    ： 数据库相关的常量
  - RouterConstant    ： 路由相关的常量

图片加载

  - ImageLoader        ：封装Glide 以及常用方法

三方库的管理：

  - 首先控件效果的组件或者自定义View，尽量抽成本地的文件放到View包下。
  - 一些比较复杂的效果，可以放到lib下，以3lib-xxx命名，此时要注意此lib的依赖库的问题，不要与项目依赖冲突，**也不要使用低版本比如Support等或者比较难以修改维护的依赖库。也要注意三方库的支持版本号要与项目吻合。要写好注释或者使用说明，切勿自己没有知其原理而拿到项目里，这样其他成员无法知晓和使用。**

其他备注

  - 获取ApplicationContext ：` FUtils.getApp()`
  - 网络图片加载：`ImageLoader.load() `
  - 关于TextView样式问题：中黑体，中粗体  都需要加粗。
  - 图片icon用SVG格式，大图和比较复杂的图用png格式。

性能管理（内存优化，电量优化，体积优化，布局优化）

项目相关配置和说明

数据存储

FCache：用于存储用户信息，车辆信息相关的一些字段，标志状态等。例如名字，电话，Token，是否加载过，是否初始化过等。根据不同的业务，可以新建不同的业务表来存储，方便做修改和删除。（key-value均已加密）
DB：用于存储大量业务数据。数据库的打开在登录成功之后，关闭在用户主动退出登录或者Token异常的情况。存储的数据例如用户的所有信息，车辆的所有信息，经纬度，首页数据，列表数据等。（数据库名称已加密）

网络请求
动态配置域名：在Gradle中已经按照构建环境配置好各自的域名。只需要在FAWUrl中获取即可实现动态切换
动态配置业务域名：在HttpClientManager中已经将各个业务的域名配置方法暴漏出来，在重载方法中getClient(),可填写业务域名，不填则视为基础域名。
在Common - AppTask ：实现全局数据仓库，可把多处使用的请求放在该类，并把数据存储模型等一并放到Common下。如果该请求和界面相关，那么请用LiveData作为数据包装类，反之，可使用Call。
Token异常处理：

— 在Http请求原数据回调中，拦截509，并做路由跳转处理
— LoginInterceptor 路由登陆拦截器，处理是否需要登录，可配置优先级

配置自签名证书(待实现）：可根据不同的域名自动切换本地证书并做校验。
通用后台请求并更新缓存实现（无需界面，待实现）
如果有先读取本地缓存友好展示到页面然后在进行网络请求的需求，那么需要用到NetworkBoundResource类，编写数据库存储方法、发起网络请求方法、数据库获取方法。
shouldFetch()：该方法作用为当数据库本地没有数据的时候，是否从网络请求拉取数据。一般写法为：data == null。

数据逻辑处理
- 一般情况下，一个Activity对应一个ViewModel，一个ViewModel可以对应多个Fragment，以用作数据共享而不必通过Activity。多个Fragment通过ViewModel数据共享可参考该链接。
- 一般情况下，Repository只为数据库或者ViewModel提供原始数据或纯净数据，相关的数据转换和逻辑操作需放在ViewModel下操作。
- 注意ViewModel的生命周期要比Activity长，注意数据的回收操作和可用作Activity销毁后的数据恢复。

图片处理

  - 普通的ICON，例如返回箭头，添加按钮等，切图格式为**SVG，**下载到本地目录，然后如下操作

右键项目 - New - Vector Asset - Local file - 输入正确格式的名字，选择Common 下的drawable文件夹下即可。

  -  背景图，大图，复杂的图形等，切图格式为**PNG**，放到 **drawable - xxhdpi  &&  drawable -- xxxhdpi **
  - 图片加载：Common下 ImageLoader 管理GlideApp加载的方法，如果不满足要求，可自行在该类添加

UI框架逻辑说明

主页面采用底部Tab和Fragment的切换。其中Fragment配备有懒加载，初始化的时候加载四个Fragment中所有的布局创建。可按需实施各个页面的数据初始化时机。底部Tab扩展性非常高，包括小红点和未读消息等。
卡友模块采用TabLayout+ViewPager2+Fragment，其中卡友在页面可见的时候初始化卡友里面的所有Fragment的布局。理由为程序启动进入主页面的时候无需加载太多内存。但是数据依然是懒加载实现。
卡友模块的上方Tab为动态获取，此时注意获取字典的时机。

数据流转核心类说明

package com.mapbar.qingqi.base.net;
import com.mapbar.qingqi.base.global.ErrorCode;
import com.mapbar.qingqi.base.global.NetConstant;
import com.mapbar.qingqi.base.model.Resource;
import com.mapbar.qingqi.base.model.Result;
import com.mapbar.qingqi.base.utils.AppThreadManager;
import java.util.Objects;
import androidx.annotation.MainThread;
import androidx.annotation.NonNull;
import androidx.annotation.Nullable;
import androidx.annotation.WorkerThread;
import androidx.lifecycle.LiveData;
import androidx.lifecycle.MediatorLiveData;
import androidx.lifecycle.MutableLiveData;
/**
 * author : Ivan
 * time   : 2021/05/30
 * desc   : 数据流转核心类
 * ResultType : 该类返回的最终数据类型
 * RequestType : 网络请求返回的数据类型
 */
public abstract class NetworkBoundResource<ResultType, RequestType> {
    //可以监听LiveData的数据变化
    private final MediatorLiveData<Resource<ResultType>> result = new MediatorLiveData<>();
    @MainThread
    public NetworkBoundResource() {
        //在主线程初始化
        if (AppThreadManager.isMainThread()) {
            init();
        } else {
            AppThreadManager.runOnUiThread(() -> init());
        }
    }
    private void init() {
        //首次发送一个Loading状态
        result.setValue(Resource.loading(null));
        //从数据库获取数据，注意过程是异步的
        LiveData<ResultType> dbSource = safeLoadFromDb();
        //把数据库获取到的LiveData数据源加入到监听
        result.addSource(dbSource, data -> {
        //移除该监听，目的为只进入一次该方法，后续再有数据变化，不再监听
            result.removeSource(dbSource);
            //判断是否需要从网络抓取数据
            if (shouldFetch(data)) {
                //Api获取数据
                fetchFromNetwork(dbSource);
            } else {
                //如果不需要Api获取数据，那么只返回最新的数据库数据，这里没有remove的目的是即使多次数据变化，最终还是发送最新的数据
                result.addSource(dbSource, newData -> setValue(Resource.success(newData)));
            }
        });
    }
    @MainThread
    private void setValue(Resource<ResultType> newValue) {
        if (!Objects.equals(result.getValue(), newValue)) {
            result.setValue(newValue);
        }
    }
    private void fetchFromNetwork(final LiveData<ResultType> dbSource) {
        //创建网络请求实例
        LiveData<RequestType> apiResponse = createCall();
        //监听数据库源的数据变化
        result.addSource(dbSource, newData -> setValue(Resource.loading(newData)));
        //监听Api源数据变化
        result.addSource(apiResponse, response -> {
            //移除监听，只处理一次Api数据
            result.removeSource(apiResponse);
            result.removeSource(dbSource);
            if (response != null) {
                if (response instanceof Result) {
                    int code = ((Result) response).code;
                    if (code != NetConstant.REQUEST_SUCCESS_CODE) {
                        onFetchFailed();
                        //如果请求失败，那么返回当前数据库的数据
                        result.addSource(dbSource,
                                newData -> setValue(Resource.error(code, newData)));
                        return;
                    } else {
                        AppThreadManager.executeByIo(new AppThreadManager.SimpleTask<Object>() {
                            @Override
                            public Object doInBackground() throws Throwable {
                                try {
                                    //保存Api数据到DB
                                    saveCallResult(processResponse(response));
                                } catch (Exception e) {
                                    e.printStackTrace();
                                }
                                return null;
                            }
                            @Override
                            public void onSuccess(Object object) {
                                //保存到DB成功之后，发送最新的DB数据
                                result.addSource(safeLoadFromDb(),
                                        newData -> setValue(Resource.success(newData)));
                            }
                        });
                    }
                }
            } else {
                onFetchFailed();
                result.addSource(dbSource,
                        newData -> setValue(Resource.error(ErrorCode.API_ERR_OTHER.getCode(), newData)));
            }
        });
    }
    private LiveData<ResultType> safeLoadFromDb() {
        LiveData<ResultType> dbSource;
        try {
            dbSource = loadFromDb();
        } catch (Exception e) {
            e.printStackTrace();
            dbSource = new MutableLiveData<>();
        }
        return dbSource;
    }
    protected void onFetchFailed() {
    }
    /**
     * 返回结果数据
     *
     * @return
     */
    public LiveData<Resource<ResultType>> asLiveData() {
        return result;
    }
    /**
     * 过滤处理网络请求
     *
     * @param response
     * @return
     */
    @WorkerThread
    protected RequestType processResponse(RequestType response) {
        return response;
    }
    /**
     * 保存网络请求结果
     *
     * @param item
     */
    @WorkerThread
    protected abstract void saveCallResult(@NonNull RequestType item);
    /**
     * 通过请求结果判断是否需要请求网络
     *
     * @param data
     * @return
     */
    @MainThread
    protected abstract boolean shouldFetch(@Nullable ResultType data);
    /**
     * 从数据库中取数据
     *
     * @return
     */
    @NonNull
    @MainThread
    protected abstract LiveData<ResultType> loadFromDb();
    /**
     * 创建网络请求
     *
     * @return
     */
    @NonNull
    @MainThread
    protected abstract LiveData<RequestType> createCall();
}

登陆处理

登陆状态：
1.token正常，请求正常
2.token异常，拦截token异常状态码，跳转登陆页面，登陆成功后只回到主页面。
未登录状态：
当跳转到需要登录的页面：路由拦截器拦截，直接跳转到登录页面。登录成功后返回原页面
当某个请求需要token，根据请求返回的状态码，跳转到登录页面。

网络请求状态码的处理

a.当HttpCode =200时

Result
1. code = 509 ，Token异常，跳转登陆
2. code = 200，返回success，并传递code值和msg值
3. code != 200 ，返回Error，并传递code和msg值

！Result

1. 自定义transformRequestType转换类型

body = null
```
1. new Result 并把 httpcode赋值
```

b.当HttpCode ！=200时
new Result 并把 httpCode赋值，交给ErrorCode统一管理提示。

c.如果请求异常，比如超时等，会对返回的异常进行处理，并给予对应的错误码和提示信息

遇到接口有code业务操作失败的情况，要对Resource.error()进行判断处理。
2021-7-13 12:39:42 更新
取消统一错误码和错误信息的提示，改为每一个接口返回都要单独处理Message的情况，有的接口不需要处理那么可以不写

用户信息刷新处理

在登录之后，页面需要刷新时，需要用事件总线刷新用户信息，详情可见userInfo的获取逻辑。

版本管理

准备commit前，格式化代码，如果只修改一小部分，那么格式化这部分代码。
如果是组件化开发，注意切换到App壳工程整体运行，如果不能运行，则调整自己的组件直到可以整体运行为止。注意自己提交的代码切勿影响其他组件或整体运行的配置。这里需要注意三方库冲突和清单文件合并的问题。
Update。
更新完有冲突，要逐个解决冲突，有必要时要找冲突文件的开发人员配合一起解决，切勿乱动不熟悉的模块。
commit可使用Android Studio 插件的commit，但是不要勾选commit and push
编写commit message ，语言简练，强调重点：
```
commit message：
1.修复首页点击浮标Token异常问题
2.User表增加字段age
```
e. 然后Android Studio - Terminal 中输入如下命令：或安装 Gerrit插件，勾选push gerrit即可。
```
git push origin 本地分支:refs/for/远端分支
```
f. 登陆Gerrit ，reviewed代码。

附git 常用命令集合：

git push origin 本地分支:refs/for/远端分支                 push
git merge develop_wifi_pay_2 --no-ff                                分支合并
git reset --soft HEAD~1                                                  回退上一版本
git reset --hard 版本号                     强制回退，会丢失修改
git log                                  查看日志 （常用，可查看提交记录）
git branch                                                   列出所有本地分支
git branch -r                                                                     列出所有远程分支
git tag                                                                                         列出所有tag
git status                                      显示有变更的文件
git reflog                                                                              记录每一次命令

Note

相关开源三方框架文档链接
- Android JetPack - https://developer.android.google.cn/jetpack/guide

LiveData
https://developer.android.google.cn/topic/libraries/architecture/livedata?hl=zh_cn
- ViewModel https://developer.android.google.cn/topic/libraries/architecture/viewmodel?hl=zh_cn
- Room https://developer.android.google.cn/training/data-storage/room?hl=zh_cn
- key-value组件-MMKV
https://github.com/Tencent/MMKV
- 页面路由-Arouter
https://github.com/alibaba/ARouter
- 网络请求-Retrofit
https://square.github.io/retrofit/
- 工具类集合说明-AndroidUtilsCode
https://github.com/Blankj/AndroidUtilCode/blob/master/lib/utilcode/README-CN.md
- 事件总线-LiveEventBus
https://github.com/JeremyLiao/LiveEventBus
- 图片加载-Glide
https://github.com/bumptech/glide
- RecyclerView适配器-BaseRecyclerViewAdapterHelper
https://github.com/CymChad/BaseRecyclerViewAdapterHelper
- View注入-ButterKnife
https://github.com/JakeWharton/butterknife
- 沉浸式-ImmersionBar
https://github.com/gyf-dev/ImmersionBar
- 适配方案-AndroidAutoSize
https://github.com/JessYanCoding/AndroidAutoSize
- PDF查看方案：
https://github.com/barteksc/AndroidPdfViewer
- 下拉刷新
https://github.com/scwang90/SmartRefreshLayout 属性文档 https://github.com/scwang90/SmartRefreshLayout/blob/master/art/md_property.md
- 日历组件
https://github.com/huanghaibin-dev/CalendarView
- 指示器
https://github.com/zhpanvip/viewpagerindicator
- 选择器（时间选择，联动，自定义选择等）
https://github.com/Bigkoo/Android-PickerView
- 异步初始化启动框架
https://github.com/alibaba/alpha

[

](https://github.com/barteksc/AndroidPdfViewer)

2.技术规范相关

code_rules.md 该附件已经放到项目里

Android - 解放行新版架构

规划

1.维护性

2.易用性

3.扩展性

4.安全性

设计

架构示意

MVVM

项目结构（按照功能分包）

开发实现

抽象接口

工具类整合

网络请求封装

网络结果处理

数据存储

权限管理

组件化

事件总线

常量管理

图片加载

三方库的管理：

其他备注

性能管理（内存优化，电量优化，体积优化，布局优化）

项目相关配置和说明

数据存储

网络请求

数据逻辑处理

图片处理

UI框架逻辑说明

数据流转核心类说明

登陆处理

网络请求状态码的处理

用户信息刷新处理

版本管理

附git 常用命令集合：

Note
