一、实验目的

理解DHCP协议的作用，理解DHCP服务器的配置。
对Windows server 2003进行DHCP应用服务配置，使其具备提供DHCP服务的功能。
理解VMware 虚拟网络提供的DHCP服务。

二、预习要求

  1. 了解虚拟机软件，重点了解软件VMware workstation的安装和使用；
    2. 了解一种操作系统的安装方法；
    3. 了解网络操作系统的配置；

    三、实验内容

    1) 理解VMware workstation中虚拟网络的概念和配置；
    2) 在Windows 2003 server配置基本DHCP服务。
    3) 理解VMware 虚拟网络提供的DHCP服务；

    四、 实验步骤

  2. 认识并熟悉VMware workstation中虚拟网络的概念和配置。Vmware虚拟网络包括四种类型：“Bridged”、“NAT”、“Host Only”、“Custom”。“Bridged”表示你的虚拟机中的网卡和你本机的物理网卡一样，都是直接连接到外部网络的；“NAT”表示你的虚拟机中网卡使用的IP地址是内部地址，但是由于使用了“NAT”（网络地址转换）服务，所以，你的内部地址也可以通过你本机上网；“Host Only”表示你的虚拟机中网卡使用的IP地址是内部地址，而且未使用“NAT”服务，所以，你的虚拟机不能直接上网，但虚拟机能够与你的本地主机之间通信；“Custom”就是自定义，你可以定义每个虚拟网络的配置，属于同一个虚拟网络的各台主机之间可以相互通信，但不能与其它不属于该虚拟网络的主机通信。
    2. 使用windows server 2003充当DHCP服务器。
    （1）搭建实验环境。需要两台虚拟机，一台windows server 2003，一台windows xp，两台虚拟机的网卡均指定为vmnet2。

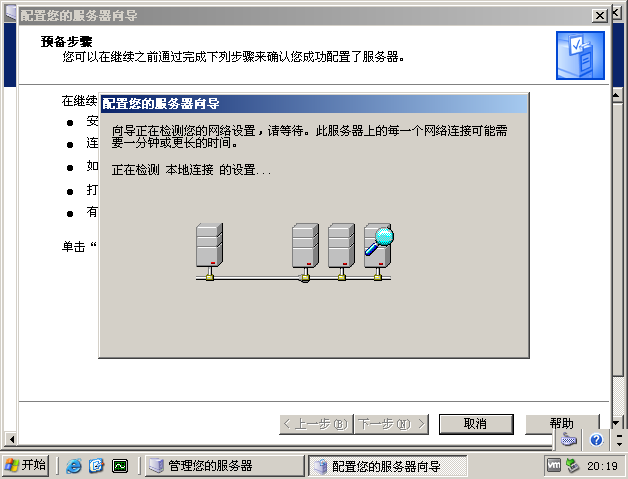

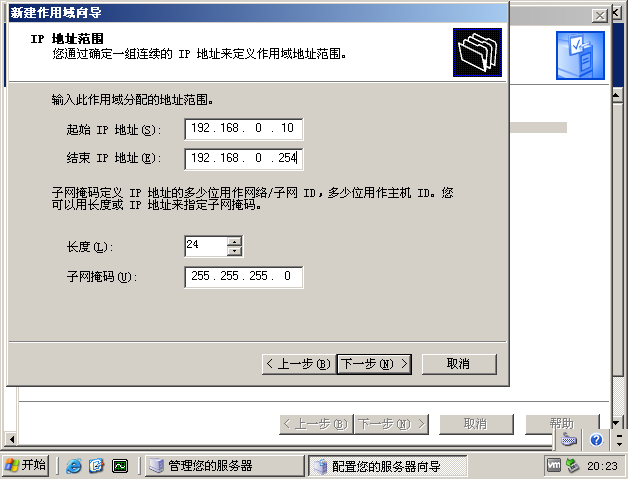

    （2）配置DCHP服务。首先为win2003的网卡设定IP地址为“192.168.0.1”，然后点击“管理工具”->“管理您的服务器”->“添加或删除角色”->“下一步”->“自定义配置”->“DHCP服务器”->“下一步”->出现新建作用域向导，点“下一步”->输入你自定义的一个名字作为作用域名称->输入起始IP地址和结束IP地址【以后该服务器就在你设定的这段IP地址中为其他机器提供IP地址】，起始地址设为“192.168.0.10”，结束IP地址为“192.168.0.254”，子网掩码长度24位，点“下一步”，排除地址不填，点“下一步”，设定租约期，点“下一步”，然后可以选择“否，我想稍后配置这些选项。”完成配置。完成前，注意以下提示画面“需要激活作用域后才能提供DHCP服务”：
    在“管理您的服务器”界面中，点击“管理此DHCP服务器”

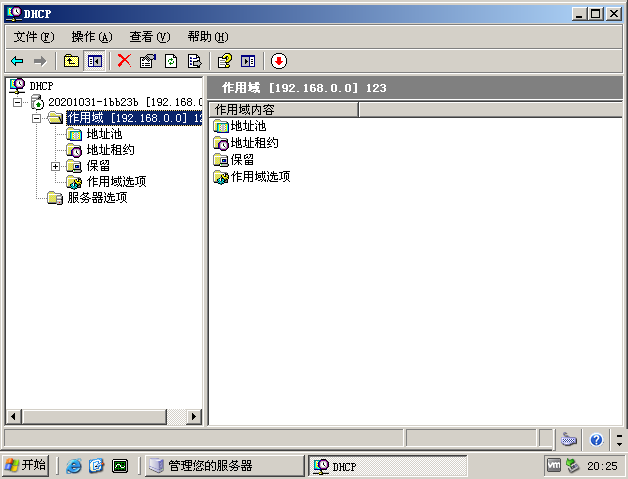

    然后在“作用域上点击右键”，选择“激活”。

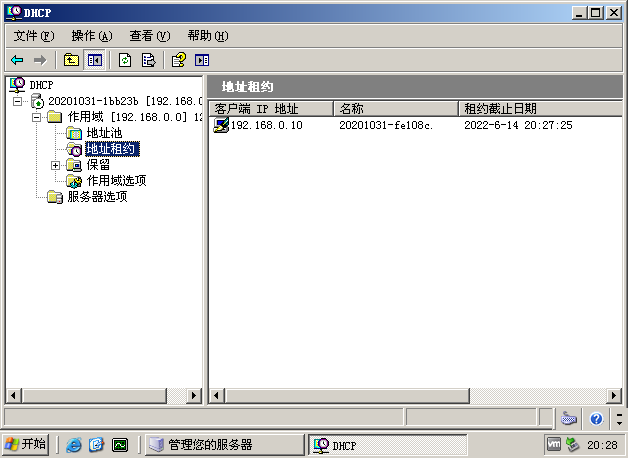

    （3）验证DHCP服务。配置好服务器的DHCP服务以后，如果winxp的网卡已经配置为“动态获取IP地址”，则在winxp上运行cmd命令，然后运行ipconfig/renew命令重新向DHCP服务器请求并获取新的IP地址；如果winxp的网卡已经配置为静态指定的IP地址，则将其改为“动态获取IP地址”，然后点击确定，此刻winxp的网络会重新配置，自动向DHCP服务器请求并获取IP地址。完成后，运行cmd命令，然后运行ipconfig命令，查看是否已经自动获取到了IP地址，该地址是否位于“192.168.0.10”~“192.168.0.254”之间。然后到服务器的DHCP的配置界面，查看“地址租约”里面【如下图所示】是否出现了刚才申请IP地址的那台winxp虚拟机的信息（如果不显示，则在“地址租约”上点右键，选择“刷新”）。

该实验注意事项：
l 一定要先给win2003的网卡设定好静态IP地址
l DHCP设定的地址段要与win2003的IP位于同一网段，但不能重叠。
l 配置DHCP后，要“激活作用域”
3. 如果你在配置DHCP服务器的最后一个选项，选择“是，我想现在配置这些选项”，那么你就可以配置DHCP客户端（即运行winxp的机器）能够获得“默认网关”、“DNS服务器”等信息。“默认网关”就是本机的“默认路由”【当数据包不能直接发送给在对方时，就把数据包发送给“默认网关”结点，“默认网关”就相当于“默认路由器”】。

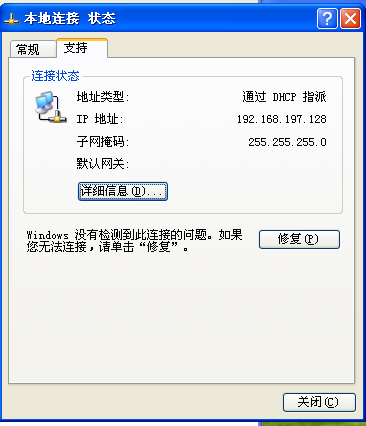

4. Vmware里面也提供了DHCP服务。点击vmware的“Edit”菜单的“Virtual Network Editor”，观察VMNet0、VMNet1、VMNet2的区别。理解DHCP服务。点击VMNet1，如下图所示，发现VMNet1启动的DHCP服务。此时，关闭你的winxp虚拟机，把winxp虚拟机的网卡配置为“custom”->“VmNet1”，然后重新启动计算机，你看看你的winxp虚拟机的IP地址变了没？变成多少了？为什么？
在指定的范围内分配了

五、问题与思考

1. DNS协议、DHCP协议、NAT协议、默认网关分别有什么作用？在配置DHCP服务的时候，何时需要配置DNS和默认网关，何时无需配置它们？
DNS用于域名解析，只需要记住主机名而不用记住其IP地址，更加便捷。
DHCP协议用于分发IP地址。
NAT协议用于把私有IP转为公共IP。
默认网关用于当数据包不能直接发送给对方时，就把数据包发送给默认网关，默认网关相当于默认路由器。
2. 如果你寝室有无线路由器，你可以通过web访问并配置路由器。进入配置页面后，你看一下，里面是否有很多我们学过的内容？你会发现，无线路由器不仅仅是一个路由器，实际是一台安装有很多软件的小计算机，它里面可以设定很多东西，例如：DHCP服务、MAC地址屏蔽、IP路由、MAC与IP地址的绑定、流量监控与分析、数据加密、数据链路层传输参数配置等等。把你看到的、理解的东西写在实验报告上。

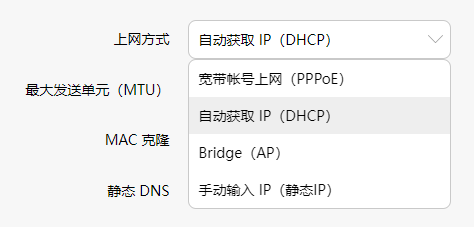

上网方式设置，可以看到DHCP协议、桥接模式，拨号上网等。

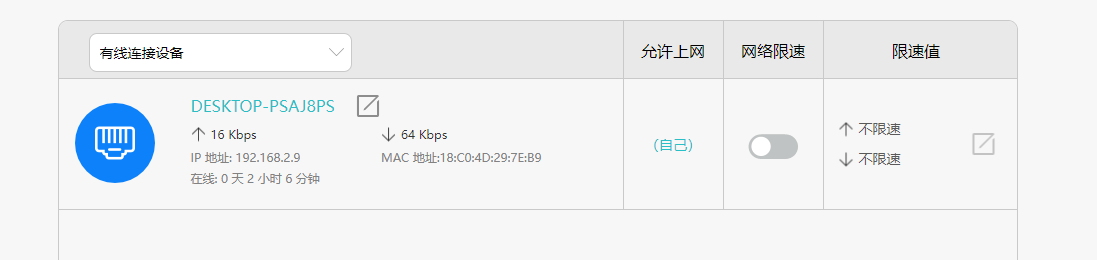

可以看到IP地址与MAC地址的绑定以及实时流量。
