一、引言

1.1迭代目标

1.1.2细化迭代2

1）实现退房功能，管理人员通过查询房号找到相应已入住房间，从而为顾客成功办理退房。
2）更新细化迭代1，订单支付金额≠实际房价，增加找零功能，并记录处理订单的员工id。

序号 任务 修改者 日期
1 绘制主业务的UML活动图 温兆奇 2022.4.13
2 编写用例文本和用例图 温兆奇 2022.4.13
3 设计界面原型 温兆奇 2022.4.13
4 绘制E-R图 温兆奇 2022.4.13

二、 业务建模

2.1 业务流程分析

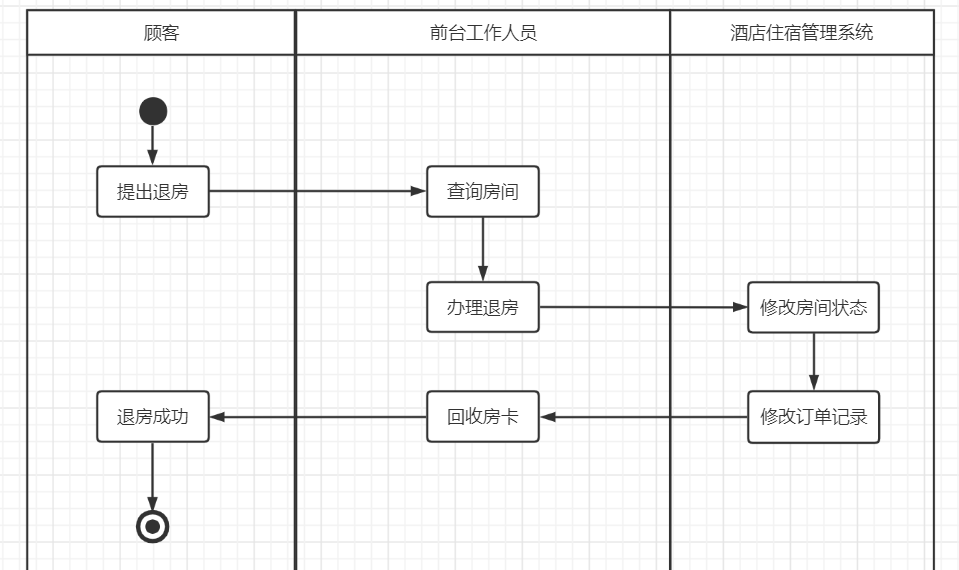

2.1.1办理退房UML活动图


三、需求分析

3.1 功能需求

3.1.1退房功能

用例名称： 退房
主要参与者： 前台工作人员、顾客
主成功场景： 1、顾客到前台办理退房。
2、工作人员查询房间。
3、工作人员点击退房。
4、系统修改房间状态和订单状态。

3.1.2支付功能

用例名称： 支付
主要参与者： 前台工作人员、顾客
主成功场景： 1、工作人员告知付款金额。
2、顾客付款。
3、系统记录订单。
扩展场景： 2a、顾客付款金额大于应付金额
1、工作人员输入实付金额
2、系统显示找零金额
3、系统创建支付记录和订单记录
4、付款成功
2b、顾客使用现金和线上支付
1、工作人员先输入现金付款金额
2、系统显示仍需付款金额
3、工作人员记录线上支付金额
4、系统创建支付记录和订单记录
5、付款成功

五、数据建模

5.1.2订单——支付实体关系


六、网页原型

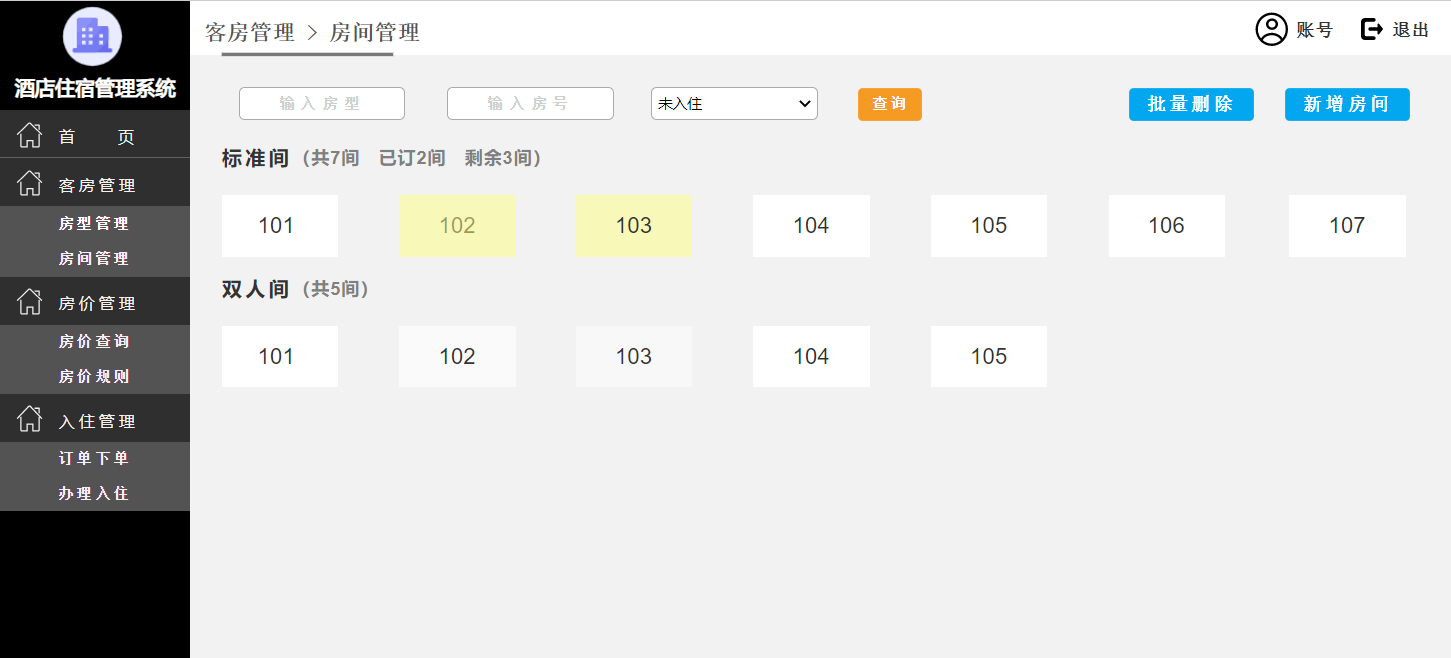

1、退房原型

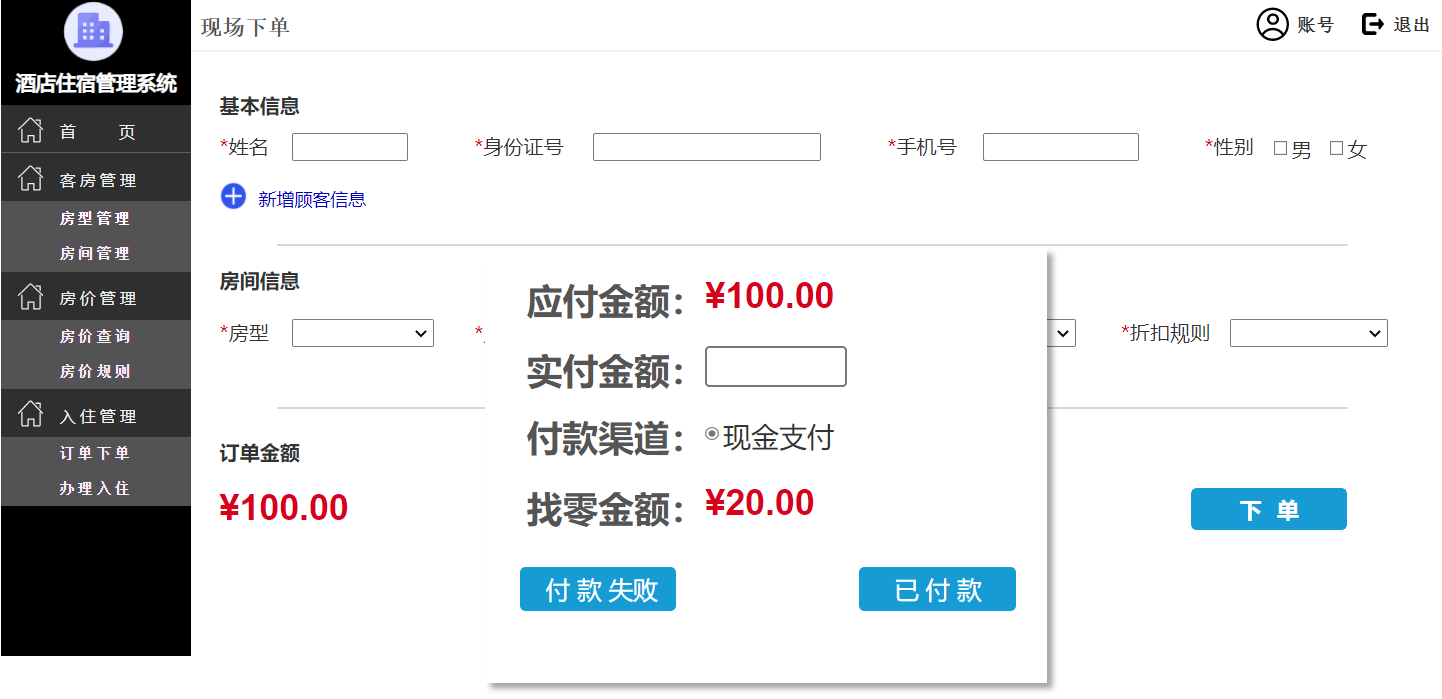

2、订单支付原型
