1.undo log版本链

MySQL中的每条数据都有两个隐藏字段，一个是trx_id，一个是roll_pointer，这个trx_id就是最近一次更新这条数据的事务id，roll_pointer指向更新这个事务之前生成的undo log。

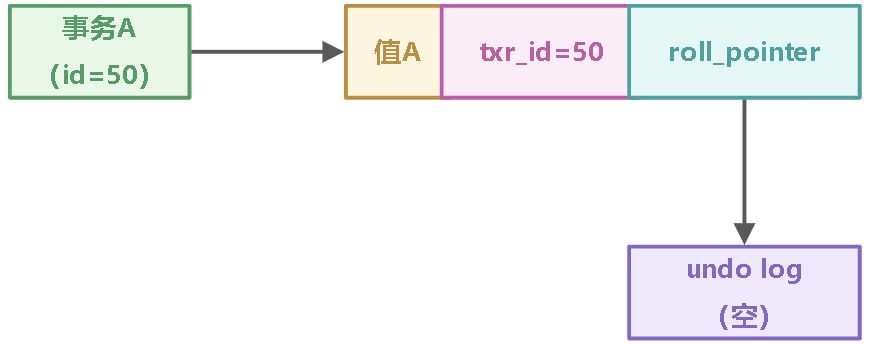

例：假设有一个事务A（id=50），插入了一条数据，那么此时这条数据的隐藏字段以及指向的undo log如下图所示，插入这条数据的值是值A，因为事务A的id是50，所以trx_id就是50，roll_pointer指向一个空的undo log，因为之前没有这条数据。

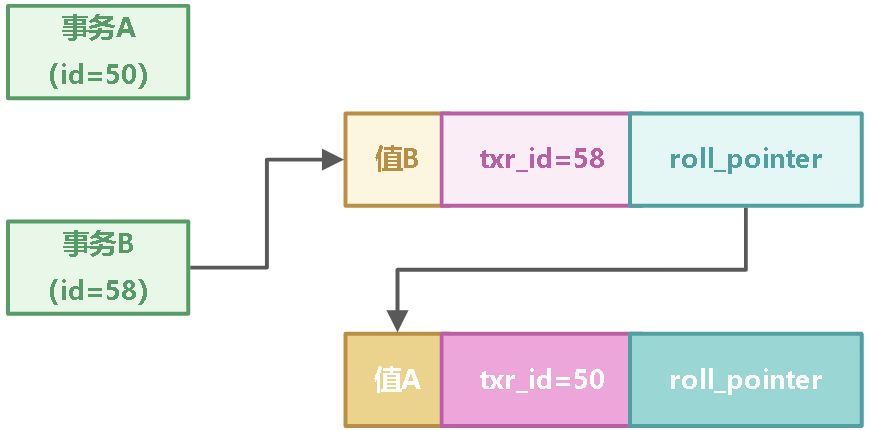

接着现在有个事务B来修改这条数据，把值改成了值B，事务B的id是58，那么此时更新之前会生成一个undo log记录之前的值，然后会让roll_pointer指向这个实际的undo log回滚日志，如下图所示。

2.基于undo log版本链实现的ReadView机制

每执行一个事务的时候，就会生成一个ReadView，里面主要包含：

• m_ids：没有提交的事务id；
• nin_trx_id：m_ids里最小的值；
• max_trx_id：mysql下一个要生成的事务id，就是最大事务id；
• creator_trx_id：当前事务的id。

例：假设原来数据库里有一行数据，之前事务插入过来，事务id是32，它的值就是初始值，如下图所示。

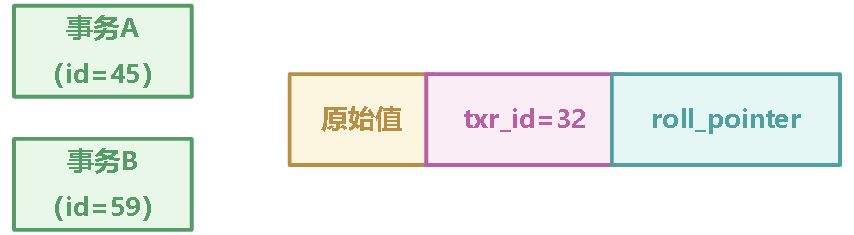

接着，有两个事务并发来执行，一个是事务A（id=45），一个是事务B（id=59），事务B要更新这行数据，事务A要读取这行数据，此时两个事务如下图所示。

此时事务A直接开启一个ReadView，这个ReadView里面的m_ids包含了事务A和事务B的两个id，45和59，min_trx_id就是45，max_trx_id就是60，creator_trx_id就是45，是事务A自己。
此时事务A第一次查询这行数据，会判断当前这行数据的txr_id是否小于ReadView中的min_trx_id，此时发现txr_id=32，小于ReadView里的min_trx_id，说明事务开启之前，修改这行数据的事务早已提交，此时可以查到这行数据，如下图所示。

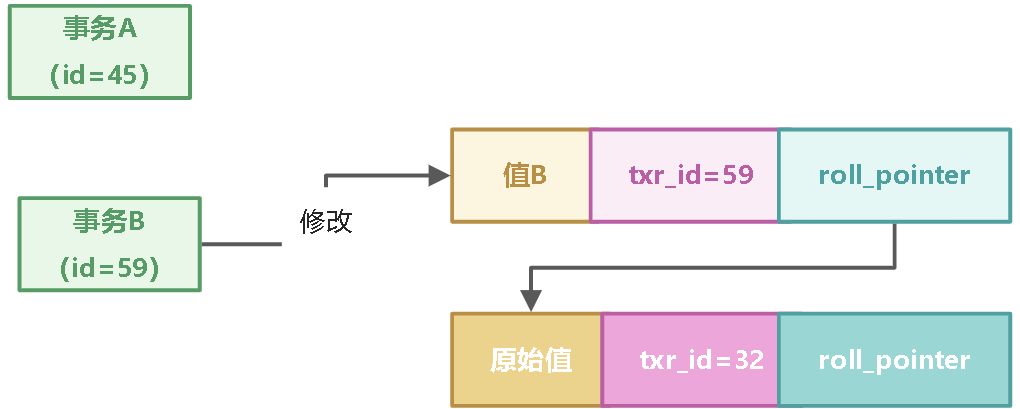

接着事务B要把这行数据的值改为值B，然后这行数据的txr_id设置为自己的id，同时roll_pointer指向了修改之前生成的一个undo_log，然后事务B提交了，如下图所示。

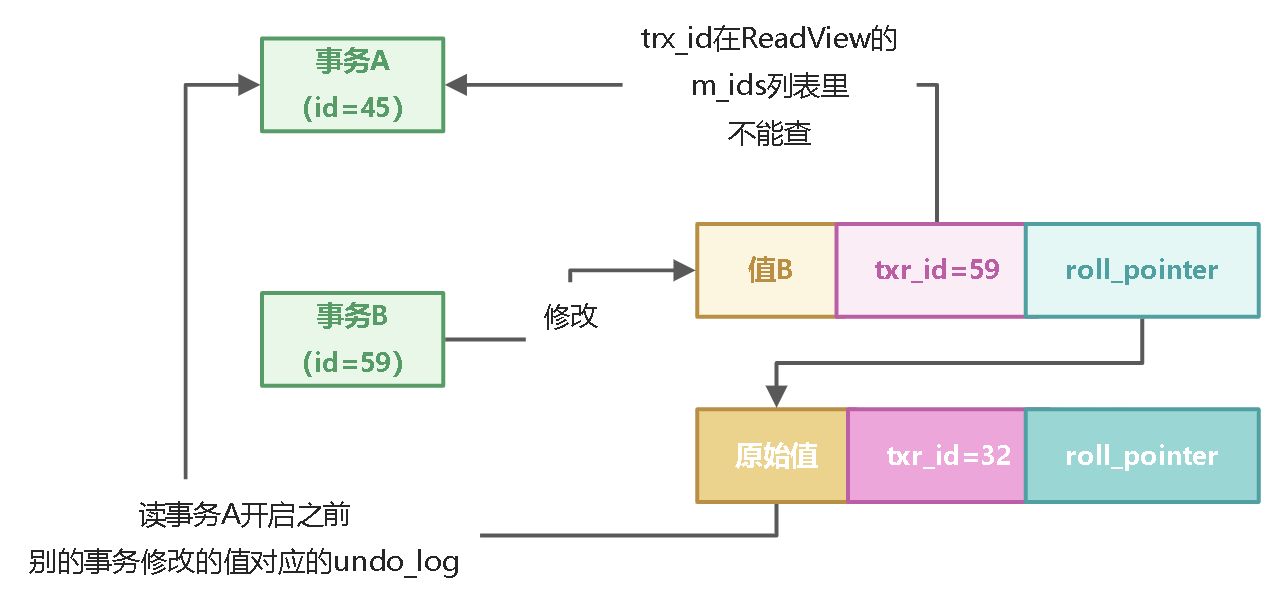

这时事务A再次查询，会发现此时数据行里的txr_id=59，大于ReadView里的min_txr_id（45），同时小于ReadView里的max_trx_id（60），说明更新这条数据的事务，是跟自己差不多同时开启的，于是会查看这个txr_id=59，是否在ReadView的m_ids列表里。此时，在ReadView的m_ids列表里，有45和59两个事务id，就证实这个修改数据的事务是跟自己并发执行然后提交的，所以对这行数据不能直接查询，如下图所示。

接着，事务A会顺着这条数据的roll_pointer指向的undo_log日志链条往下找，就会找到最近一条undo_log，trx_id是32，此时发现trx_id是小于ReadView里的min_trx_id（45）的，说明这个undo log版本是在事务A开启之前就执行且提交的，如下图所示。

如果在undo_log版本链中读到了跟自己相等的trx_id，那么证明这条数据是自己修改的，是可以读取的；如果读取的trx_id大于了ReadView中的creator_trx_id，那么说明在自己开始事务之后有事务修改了值，那么也不能直接读取数据。

3.基于ReadView机制实现Read Commintted

当一个事务设置为RC（Read Commintted）隔离级别的时候，每次发起查询，都会重新生成一个ReadView。
例：数据库中有一行数据，是事务id=50的一个事务之前插入进去的，现在，有两个事务，一个事务A（id=60），一个事务B（id=70），如下图所示。

此时，事务B发起了一次update操作，更新了这条数据，把这条数据的值改为了值B，这条数据的trx_id会变为事务B的id=70，同时会生成一条undo log，由roll_pointer来指向。

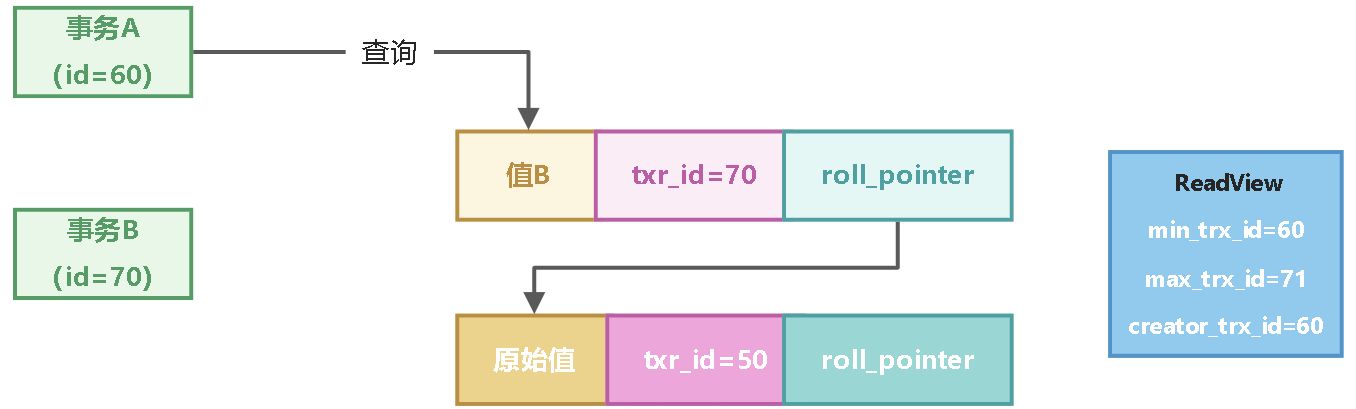

这时候，事务A要发起一次查询操作，就会生成一个ReadView，ReadView里的min_trx_id=60，max_trx_id=71，creator_trx_id=60，如下图所示。

此时，事务A发现这条数据的trx_id是70，属于当前ReadView的事务id范围内，根据ReadView机制，事务A是无法查到事务B修改的值B的。

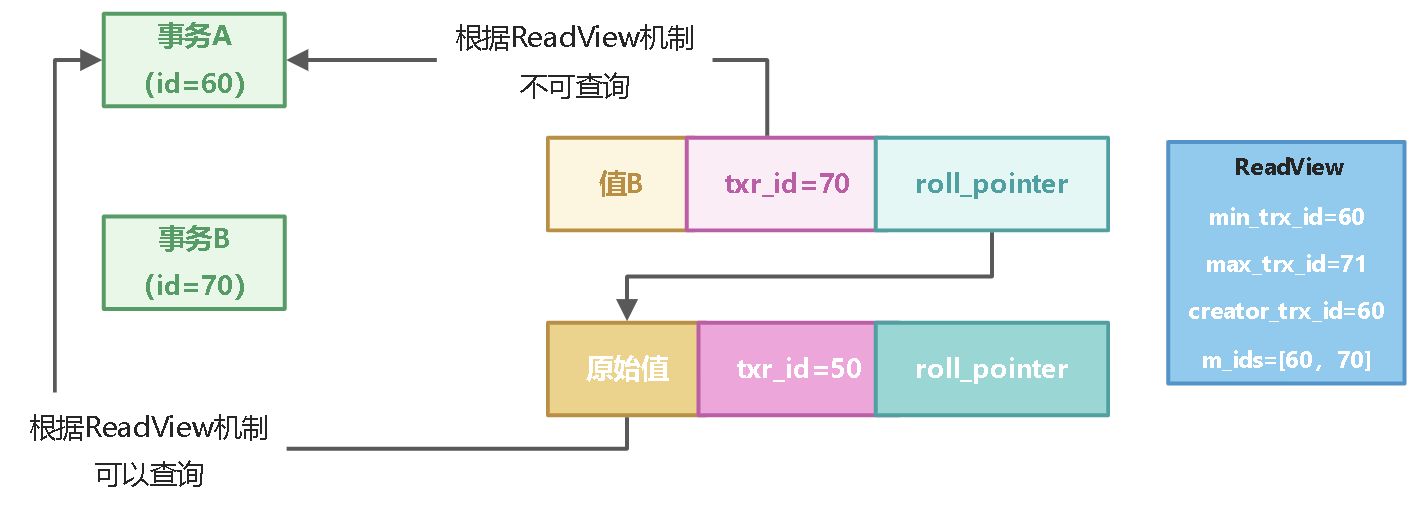

接着事务A就顺着undo log版本链往下查找，就会找到一个原始值，发现它的trx_id是50，小于当前ReadView里的min_trx_id，说明它在生成ReadView之前，就有一个事务插入了这个值并且早就提交了，因此可以查到这个原始值，如下图。

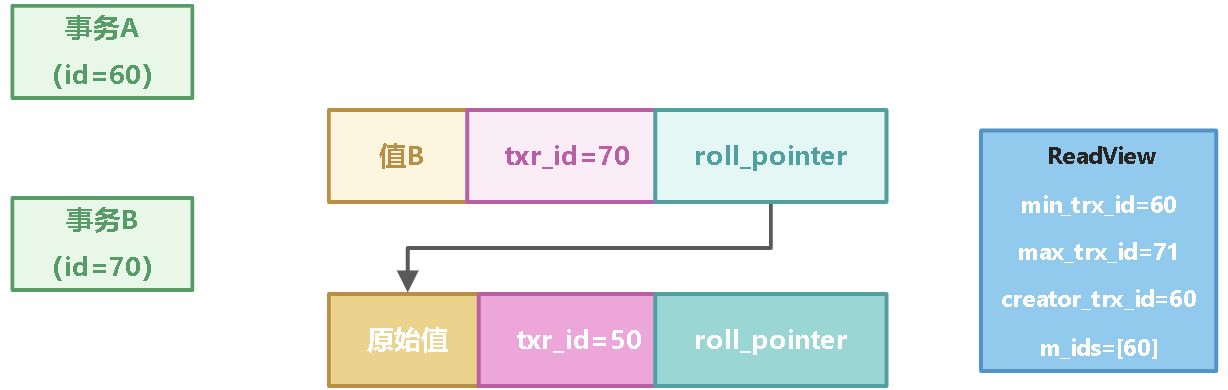

接着，事务B 此时提交了，那么事务B就不活跃于数据库里了，那么，当事务A再次查询时，会再次生成一个ReadView，因为数据库内活跃的只有事务A，因此min_trx_id是60，max_trx_id是71，但是m_ids只有一个60，如下图。

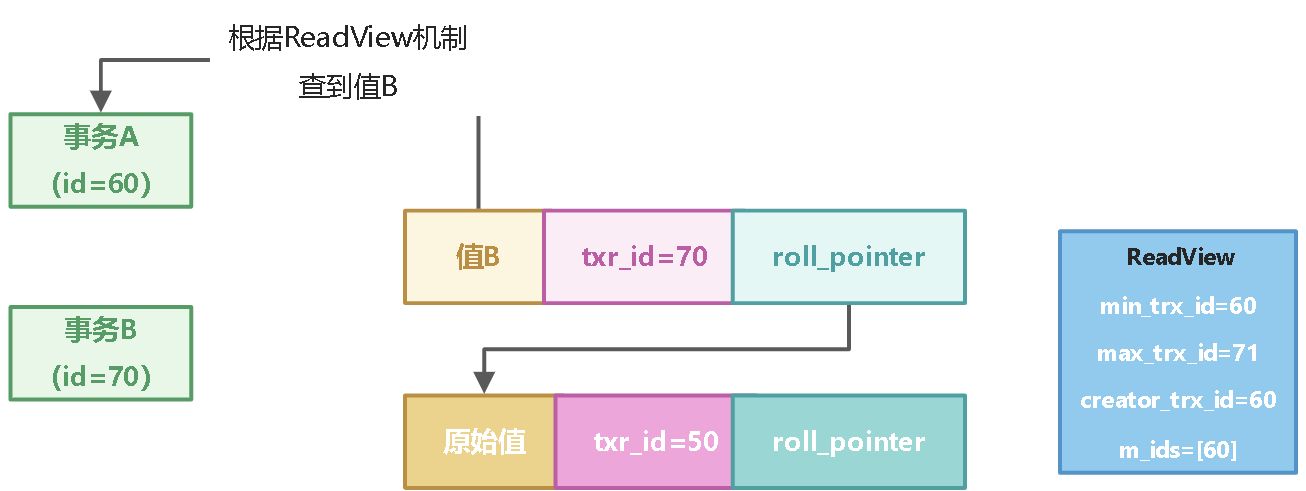

事务A再次查询，会发现这条数据的trx_id=70，虽然在ReadView的min_trx_id合max_trx_id范围之间，但是不在m_ids列表内，说明事务B在生成本次ReadView之前就已经提交了，那么事务A就可以查到值B，如下图。

每次查询都会生成新的ReadView，如果在这次查询之前，有事务修改了数据并且提交了，那么这次生成的ReadView的m_ids列表就不包含已提交的事务，那么就可以查询到被修改后的值。

4.基于ReadView机制实现Repeatable Read

RR级别下，事务读一条数据，无论读多少次，都是一个值，别的事务修改数据那怕提交了，也无法读到已修改后的值，这就避免了不可重复读的问题。
例：有一条数据是事务id=50的事务插入的，此时有事务A和事务B同时运行，事务A的id是60，事务B的id是70。

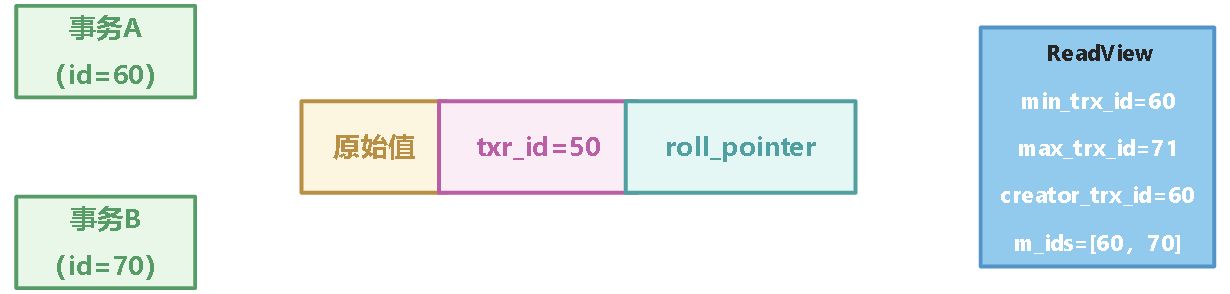

这时，事务A发起一个查询，第一次查询就会生成一个ReadView，此时ReadView里的creator_trx_id是60，min_trx_id是60，max_trx_id是71，m_ids是[60,70]，此时ReadView如下图所示。

事务A基于这个ReadView去查询这条数据，会发现这条数据trx_id=50，是小于ReadView中的min_trx_id，说明在发起查询之前，就有事务插入了这条数据并且提交了，所以此时可以查询到这条原始值。

此时事务B更新这条数据的值为值B，trx_id修改为70，同时生成一个undo log，并且事务B提交了。

事务B虽然结束了，但是事务A的ReadView里，还是会有60和70两个事务id。
此时事务A再去查询这条数据，会发现此时这条数据的trx_id是70，说明事务A开启查询的时候，id为70的事务B在运行，然后事务B修改了这条数据，此时事务A是不能查询到事务B更新的这个值的，事务A会顺着版本链往下找，会找到指针下面的一条数据，trx_id为50，小于ReadView的min_trx_id，说明在开启查询之前，就提交了这个事务，所以事务A可以查到这个值。

5.Repeatable Read如何解决幻读

新事物插入数据的事务id都会大于之前事务ReadView中的min_trx_id，所以之前事务再次读取数据，不会读到新事物插入的数据。

6.MVCC机制

MVCC（multi-version concurrent control）机制，就是多版本并发控制机制。
MySQL实现MVCC机制，是基于undo log多版本链条+ReadView机制来做的。
