定时器的基本概述

  • 通过滴漏和漏沙瓶这两个例子简单讲述定时器的基本工作原理。

STM32的常见的定时器资源： 系统嘀嗒定时器SysTick、看门狗定时器WatchDog、实时时钟RTC、基本定时器、通用定时器、高级定时器。

  • 系统嘀嗒定时器SysTick ：这是一个集成在Cortex M3内核当中的定时器，它并不属于芯片厂商的外设，也就是说使用ARM内核的不同厂商，都拥有基本结构相同的系统定时器。主要目的是给RTOS提供时钟节拍做时间基准。
  • 基本定时器：TIM6、TIM7。
  • 通用定时器：TIM2、TIM3、TIM4、TIM5。在基本定时器的基础上，实现输出比较、输入捕获、PWM生成、单脉冲模式输出等功能。这类定时器最具代表性，使用也最广泛。

  • 高级定时器：TIM1、TIM8。

    定时器发生中断时间的计算方法：

    定时时间 = (Prescaler+1 ) X (Counter Period+1) X 1/ 定时器时钟频率

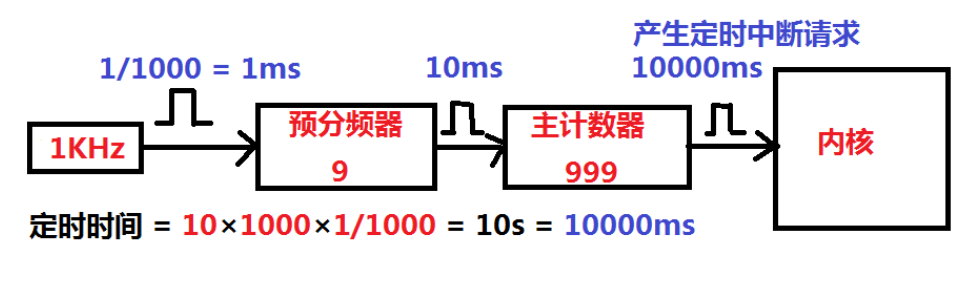

    时钟信号1KHz，Prescaler为9，Counter Period为999，定时时间？

    实训案例：外部中断信号控制LED灯开关

  • [x] 1.利用TIM2实现间隔定时，每隔0.2秒将LED0、LED1的开关状态翻转。

  • 2.利用TIM6实现间隔定时，每隔1秒将LED2、LED3的开关状态翻转。
  • 3.利用TIM7实现间隔定时，每隔0.2秒将LED4、LED5的开关状态翻转。
  • 4.修改TIM2的初始化代码，改为每隔0.5秒将LED0、LED1的开关状态翻转。
  • 5.复习按键中断，控制LED6、LED7的开关翻转。

    知识总结：
