Arduino学习笔记(二)--学用LED

1. LED基本知识

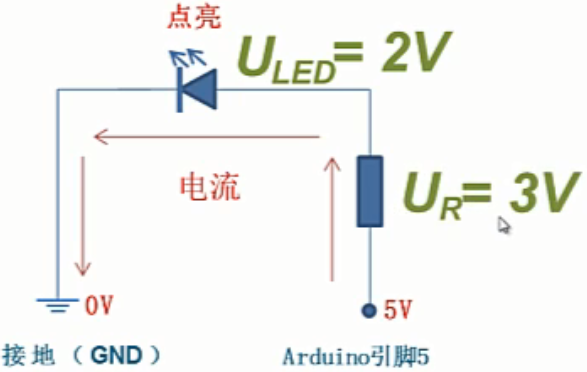

① 如图所示，发光二极管正极比负极稍长。
② 一般要求二极管电压为2V，电流20mA。

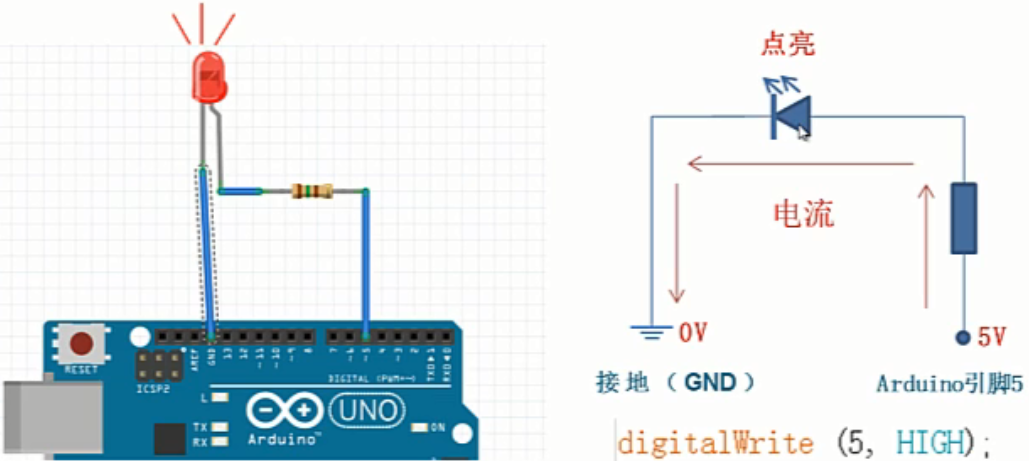

GND表示接地，电压为0。

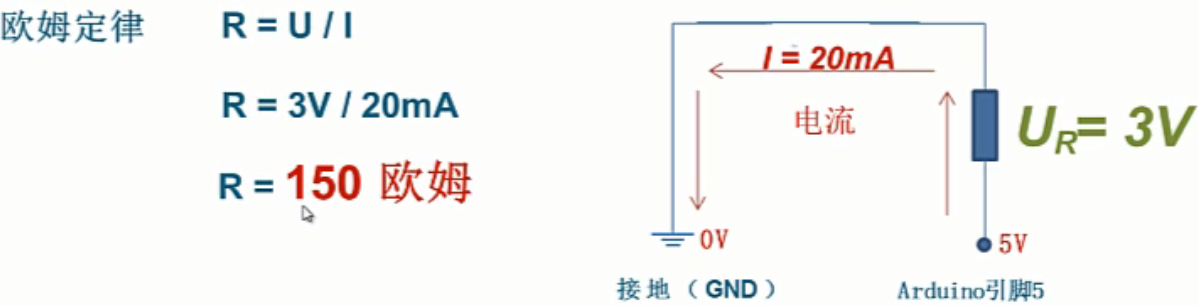

① 电阻电压为多少？可按照下图计算，其中二极管可视为导线。
② 一般市场可以购买到200欧姆或100欧姆的电阻。

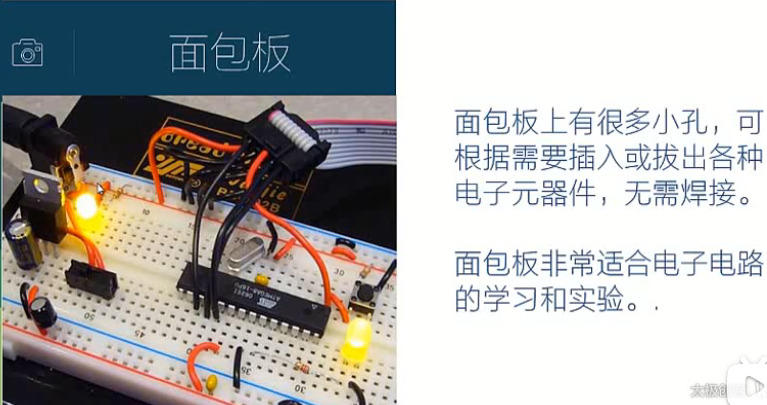

2. 面包板

3. 程序

void setup() {
  // put your setup code here, to run once:
  pinMode(5,OUTPUT);
}
void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(5,HIGH);
  delay(3000);
  digitalWrite(5,LOW);
  delay(1000);
}
