系统架构

1 应用架构

• JumpServer 采用分层架构，分别是负载层、接入层、核心层、数据层、存储层。

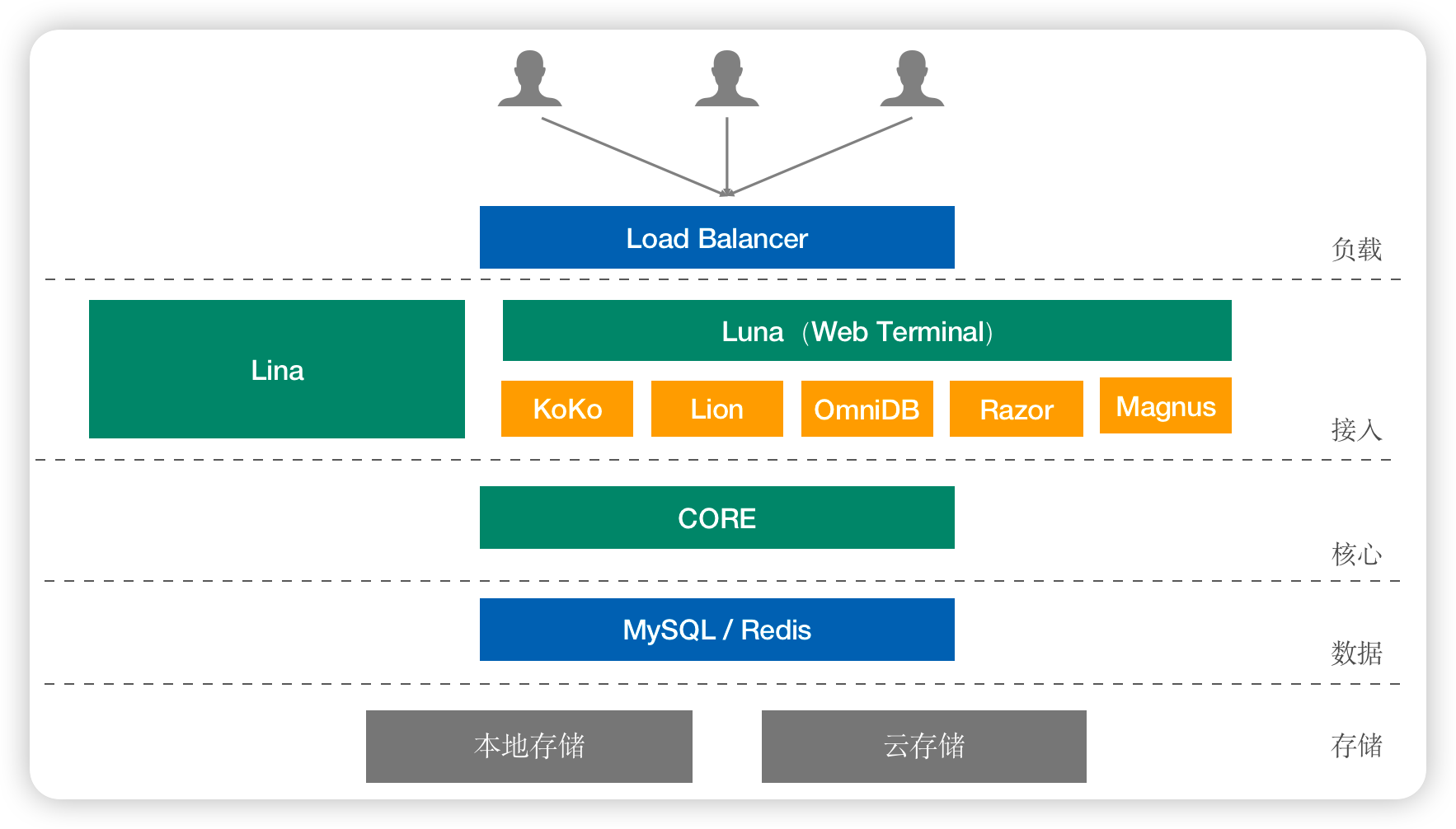

• JumpServer 应用架构图如下：

2 组件说明

• Core 组件是 JumpServer 的核心组件，其他组件依赖此组件启动。
• Koko 是服务于类 Unix 系统平台的组件，通过 SSH、Telnet 协议提供字符型连接。
• Lion 是服务于 Windows 系统平台的组件，用于 Web 端访问 Windows 资产。
• Omnidb 是服务于数据库的组件，用于可视化界面纳管数据库。
• Celery 是处理异步任务的组件，用于执行 JumpServer 相关的自动化任务。
• Magnus 是服务于数据库的组件，用于通过客户端代理访问数据库。
• Razor 是服务于 RDP 协议组件，该组件主要功能是通过 JumpServer Client 方式访问 Windows 资产。

3 逻辑架构

“详见源码部署”
