1.iic总线顾名思义只有2根线：SDA数据线，SCL时钟线。
2.iic空闲信号，起始信号和终止信号
空闲信号：SCL和SDA都为高电平期间。
起始信号：SCL为高电平期间，SDA产生一个下降沿。
终止信号：SCL为高电平期间，SDA产生一个上升沿。
注：起始信号和终止信号都是通过边沿触发而非电平触发

3.数据发送；

在给一个起始信号后开始传送一字节的数据（一字节为8位）。

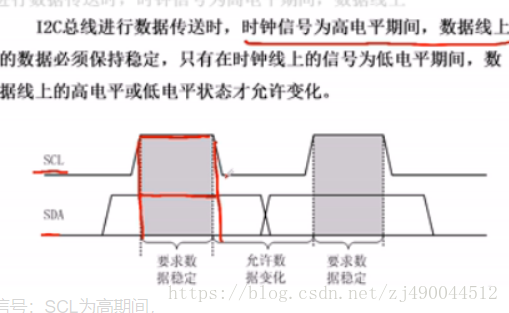

而每一位的传送就是在SCL的一个周期期间完成（对应时序图中SCL的1就是一个周期），而在一个SCL周期内当SCL为高电平期间SDA数据不能变的保持原数据，而只有在SCL为低电平期间SDA的数据才能变（注：如果SDA的新数据=原数据那么在SCL为0期间SDA波形不变即是数据没变）传送一个字节的数据需要8个周期的SCL。

注：主机做的都是编程控制，从机做的都是自主控制，也可以说是硬件控制，如主机给应答信号是编程控制，但是从机给应答信号是硬件控制，我们只需要检查在SDA为高期间，SCL保持低电平一些时间，即可判定从机给了主机应答信号。
4、模拟IIC编程

   (1)、开引脚的时钟：RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
   (2)、宏定义：

define I2C_SCL GPIO_Pin_6
#define I2C_SDA GPIO_Pin_7
#define GPIO_I2C GPIOB
#define I2C_SCL_H GPIO_SetBits(GPIO_I2C, I2C_SCL) //把PB6置高
#define I2C_SCL_L GPIO_ResetBits(GPIO_I2C, I2C_SCL) //把PB6置低
#define I2C_SDA_H GPIO_ResetBits(GPIO_I2C, I2C_SDA) //把PB7置高
#define I2C_SDA_L GPIO_ResetBits(GPIO_I2C, I2C_SDA) //把PB7置低

    (3)、配置函数
           void I2C_Init(void)
           {undefined
                GPIO_InitTypeDef GPIO_InitStructure;
                GPIO_InitStructure.GPIO_Pin=I2C_SCL | I2C_SDA;
                GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
                GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;  //推挽输出模式
                GPIO_Init(GPIOB,&GPIO_InitStructure);
           }
   (4)、SDA有输出方向和输入方向，配置SDA的这两个模式：
           void I2C_OUT(void)    //SDA是输出方向
           {undefined
                GPIO_InitTypeDef GPIO_InitStructure;
                GPIO_InitStructure.GPIO_Pin=I2C_SDA;
                GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
                GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;  //推挽输出模式
                GPIO_Init(GPIOB,&GPIO_InitStructure);
                I2C_SCL_H;
                I2C_SDA_H;   //把两条线都变成高电平
            }
            void I2C_IN(void)    //SDA是输入方向
            {undefined
                GPIO_InitTypeDef GPIO_InitStructure;
                GPIO_InitStructure.GPIO_Pin=I2C_SDA;
                GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
                GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_IPU;  //输入上拉模式
                GPIO_Init(GPIOB,&GPIO_InitStructure);
            }
      (5)、产生起始信号：  看上面的时序图写
             void I2C_Start(void)  //在SCL高电平，SDA由高到低，在此之前，SDA的高电平必须保持>4.7us，起始信号变成低电平之后，还要延时>4us
           {undefined
                I2C_SDA_OUT();    //SDA是输出方向,即由主机发送的
                I2C_SDA_H;
                I2C_SCL_H;
                delay_us(5);    //延时5个微妙
                I2C_SDA_L；  //起始信号
                delay_us(5);
                I2C_SCL_L;
           }
      (6)、主机产生停止信号：
            void I2C_Stop(void)
           {undefined
                I2C_SDA_OUT();
                I2C_SCL_L;
                I2C_SDA_L;
                I2C_SCL_H;
                delay_us(5);
                I2C_SDA_H;
                delay_us(5);
           }
      (7)、主机产生应答信号：
             void I2C_ACK(void)
             {undefined
                 I2C_SDA_OUT();
                 I2C_SCL_L;
                 I2C_SDA_L;
                 delay_us(2);
                 I2C_SCL_H;
                 delay_us(5);
                 I2C_SCL_L;
   //           I2C_SDA_H;
             }
      (8)、主机不发送应答信号：
            void I2C_NACK(void)
           {undefined
                I2C_SDA_OUT();
                I2C_SCL_L;
                I2C_SDA_H;
                delay_us(2);
                I2C_SCL_H;
                delay_us(5);
                I2C_SCL_L;
           }
      (9)、等待信号，当发送器发送一个数据之后，需要等待从接收端发过来的应答信号,主机等待从机应答
             u8 I2C_Wait_ACK(void)    //SDA为低电平时，表明从机给了应答
            {undefined
                int time=0;   //计数器
                I2C_SDA_IN();  //表明是从机的SDA
                I2C_SDA_H;
                delay_us((1);
                I2C_SCL_H;
                delay_us(1);
                while(GPIO_ReadInputDataBit(GPIO_I2C,I2CC_SDA))   //等待应答信号
                {undefined
                     time++;
                     if(time>250)  //等待时间过长，产生停止信号，返回1，表示接收应答失败
                     {undefined
                          I2C_Stop();
                          return 1;
                     }
                     //应答成功，则SCL变低
                     I2C_SCL_L;
                     return 0;
                }
            }
      (10)、主机发送一个字节的数据,从高位开始发送。SCL位高电平的时候，数据必须保持稳定，所以可以在SCL为低电平时组织数据，SCL为高电平时发送或者接收数据
                void send_Byte(u8 data)
                {undefined
                      I2C_SDA_OUT();
                     //数据准备
                     I2C_SCL_L;
                     delay_us(2);
                     for(int i=0;i<8;i++)   //从高位开始一位一位地传送
                     {undefined
                          //发数据放到数据线上
                          if((data & 0x80)>0)  //当前的最高位为1
                               I2C_SDA_H;   //拉高数据线
                          else
                               I2C_SDA_L;
                          data<<1;   //数据左移一位
                          //开始发送数据
                          I2C_SCL_H;
                          delay_us(2);
                          //上一个数据发送完毕，为下一个数据发送准备
                          I2C_SCL_L;
                          delay_us(2);
                    }
                }
      (11)、主机接收一个字节数据
                u8 rev_Byte(u8 ack)
                {undefined
                     u8 rev_Data;  //接收到的数据
                     I2C_SDA_IN();
                     for(int i=0;i<8;i++)
                     {undefined
                          //数据准备
                          I2C_SCL_L;
                          delay_us(2);
                          I2C_SCL_H;   //主机开始读数据，从机不能再改变数据了，即改变SDA的电平
                          if(GPIO_ReadInputDataBit(GPIO_I2C,I2CC_SDA) )  //接收到的是1
                               rev_Data++;
                          rev_Data<<1;
                          delay_us(1);
                      }
                     if(ack==0)  //说明主机不需要给从机应答
                          I2C_NACK();
                     else                 //主机需要给应答
                          I2C_ACK();
                     return rec_Data;
