    —这个说的比较形象。
    https://blog.csdn.net/qq_35650127/article/details/105453191
    —虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

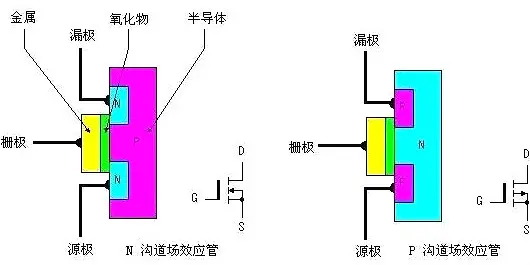

    PMOS是指n型衬底、p沟道，靠空穴的流动运送电流的MOS管。
    在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

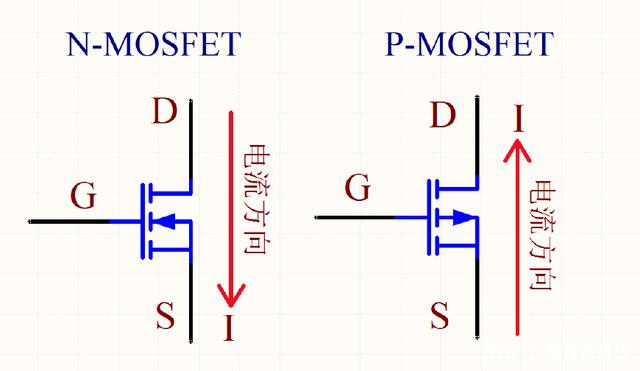

    1、箭头指向栅极G的为NMOS，反之为PMOS
    2、箭头的方向代表了电子的运动方向，电流方向与之相反。如下图：

    NMOS因Source端一般接地（低电位），所以要让|VGS| > Vt, 则Gate端一般要接正电压，这样管子才能导通；
    PMOS因Source端一般接VDD（高电平），所以要让|VGS|>Vt,则Gate端一般要接负电压（低于VDD的电压），这样管子才能导通。
