Cache组件-热key收集

执行热key是什么

redis中访问最多的key列表，称之为热key。
当到达一定量级时，需要及时解决避免出现更严重的问题。

热key的产生

热点问题产生的原因大致有以下两种：

1. 请求过于集中，单个key没有进行分片存储在一个物理机上，大量请求集中在这一个物理机；

2. 如热卖商品、热点新闻、热点数据等导致流量突增；

   热key的危害

3. 热key过期时，大量的请求穿透到DB。

   //组件提供通用方法，通过Redisson分布式锁与DoubleCheck方式实现防穿透
   baseCacheExecutor.getCacheData(
    new CacheDataBuilder(
        //加锁的key，默认等待10秒，执行超时30秒，锁等待失败会尝试从缓存中再拿一次
        "LOCK.KEY",
        //从缓存中获取应用信息
         e -> baseCacheExecutor.get("xxx"),
        //如果没拿到，从DB中获取
         e -> DB.DATA,
         //如果缓存为空，将DB中拿到的数据缓存
         dbData -> baseCacheExecutor.save(dbData)
    )
   );

4. 请求流量过于集中，达到单节点QPS上限，导致redis集群整体不可用，从而导致缓存穿透、DB不可用。该问题的挑战在于它无法通过增加机器容量来解决。

   热key的收集

   一、开发人员根据业务经验评估哪些是热key

   如活动类、商品秒杀类等热点数据，在上线前就可以判断出是热key。可以提前预热将缓存数据存储到多台redis物理机，或者进行多级缓存。缺点就是对开发人员要求较高，并且不能保证每次都能预估。

   二、用redis自带命令

• monitor命令，可以实时抓取redis服务器接收到的命令，通过脚本统计出热key。有开源工具可通过此命令分析，如：redis-faina。缺点：高并发下会导致内存暴增并损耗性能，因此不可取。

• redis4.0.3版本提供的热key统计功能，通过修改redis配置中的淘汰策略，指定为LFU，redis使用此淘汰策略时同时记录了key的访问频次，通过redis-cli —hotkeys可以输出最高频次的16个key，详细介绍：https://developer.aliyun.com/article/278922

  三、在Proxy层做收集

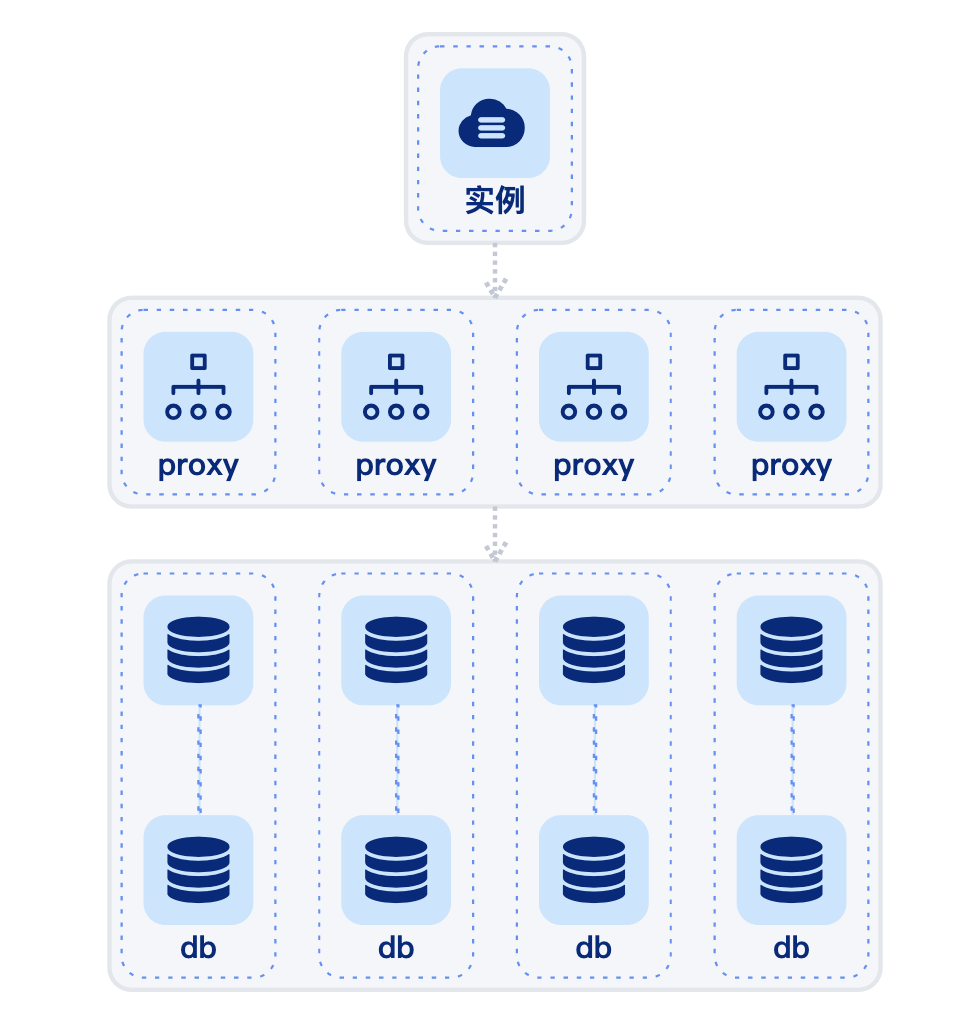

  如下图所示，阿里云redis实例中有一层proxy，可以在Proxy层做收集上报，但是缺点很明显，并非所有的redis集群架构都有proxy，并且阿里云redis不会开放这样的接口。


  四、在客户端进行收集

• 通过kafka等方式上报redis执行的命令，汇总到统一worker进行计算。缺点：对worker的压力过大，增加了额外的复杂度。

• 并不是所有命令都需要上报计算，因此可以通过redis客户端进行命令的收集，先在本地计算，再对结果收集。

  Cache组件的实现

  Cache组件采用上述第四个方案中的第二种实现。

  上图为cache组件整体执行流程

1. Cache组件执行器通过Monitor模块中的MonitorProducer生产命令的监控数据，并将监控数据推入MonitorDataQueue阻塞队列。
2. MonitorConsumer消费MonitorDataQueue阻塞队列中的监控数据，并分发到Monitor实现类Counter、Timer、HotKey
3. Counter与Timer通过tag进行各维度的统计，并每分钟推送到MonitorDB（InfluxDb）
4. HotKey通过HotKeyStatistics进行热key统计计算，并定时输出热key log文件

5. 运维通过消费热keyLog文件，收集汇总到MonitorDB

   热key计算实现代码

   生产监控数据

   //生产监控消息
   MonitorProducer.addCommands(
    MonitorFactory.MonitorData.builder()
        .cacheType(cacheHandleProcessorModel.getCacheConfigModel().getCacheType())
        .commands(cacheHandleProcessorModel.getCommands())
        .key(cacheHandleProcessorModel.getKey())
        .keys(cacheHandleProcessorModel.getKeys())
        .result(null != cacheHandleProcessorModel.getE() ? false : true)
        .executeTime(cacheHandleProcessorModel.getExecuteTime().intValue())
   );
   /**
   * 监控实体信息
   */
   MonitorData {
    //redis连接类型
    private String cacheType;
    //redis操作命令
    private String commands;
    //操作的key
    private String key;
    //操作的key列表
    private List<String> keys;
    //命令执行时间
    private int executeTime;
    //命令执行结果
    private boolean result;
   }

   消费监控数据

   ```java /**

   • 监控接口 */ public interface Monitor {

     /**

     • 执行监控 *
     • @param monitorData 监控实体
     • @return */ Object doMonitor(MonitorFactory.MonitorData monitorData); }

//消费线程池 private static ThreadPoolExecutor consumeThreadPool = new ThreadPoolExecutor(1, 5, 0, TimeUnit.SECONDS, new SynchronousQueue<>(), new DefaultThreadFactory(“cache-monitor-consume”));

//执行消费线程 consumeThreadPool.execute(new ConsumeRunnable(-1)); //增加消费队列监控，如果队列长度超出，请检查消费逻辑 AsyncExecutorUtils.submitScheduledTask(() -> { //如果队列长度超出，增加error日志 if (MonitorFactory.MONITOR_QUEUE.size() > MonitorFactory.QUEUE_MONITOR_SIZE) { CacheExceptionFactory.addWarnLog(“monitor 消费阻塞警告！剩余消费数值超过 “ + MonitorFactory.QUEUE_MONITOR_SIZE); //增加一个30秒消费线程 /consumeThreadPool.execute(new ConsumeRunnable(30000L));/ } }, 5, 5, TimeUnit.SECONDS);

/**

• 消费任务 */ static class ConsumeRunnable implements Runnable {

  private long executeTime = -1;

  public ConsumeRunnable() { }

  //大于0则有结束时间，单位：毫秒 public ConsumeRunnable(long executeTime) {

   if (executeTime > 0) {
       this.executeTime = System.currentTimeMillis() + executeTime;
   }

  }

  @Override public void run() {

   while (executeTime < 0 || executeTime > System.currentTimeMillis()) {
       //消费监听
       try {
           MonitorFactory.MonitorData take = MonitorFactory.MONITOR_QUEUE.take();
           if (null != take) {
               //通过监控模块工厂获取监控实现
               MonitorFactory.MONITOR_MAP.entrySet().forEach(e -> {
                   try {
                       e.getValue().doMonitor(take);
                   } catch (Exception e1) {
                       CacheExceptionFactory.addWarnLog("MonitorProducer comsume error ! monitorType:{}", e1, e.getKey().name());
                   }
               });
           }
       } catch (InterruptedException e) {
           CacheExceptionFactory.addWarnLog("MonitorProducer comsume error !", e);
       }
   }


  } } ```

  监控模块扩展HotKeyMonitorConsumer实现

  ```java /**

• 热key监控消费实现，继承了Monitor接口 */ public class CacheHotKeyMonitorConsumer extends AbstractCacheMonitorConsumer { @Autowired private static HotKeyMonitor hotKeyMonitor;

  @Override public Object doMonitor(MonitorFactory.MonitorData monitorData) {

   if (monitorData.getResult()) {
       if (StringUtils.isNotBlank(monitorData.getKey())) {
           hotKeyMonitor.doMonitor(monitorData.getCacheType(), monitorData.getCommands(), monitorData.getKey());
       } else if (CollectionUtils.isNotEmpty(monitorData.getKeys())) {
           monitorData.getKeys().stream().forEach(e -> hotKeyMonitor.doMonitor(monitorData.getCacheType(), monitorData.getCommands(), e));
       }
   }
   return null;


  } } ```

  此时已拿到监控数据，开始热key计算

  热key计算有2种实现
  1、使用优先级队列PriorityQueue

• 优点：计算速度快，本机压测10秒计算7.5KW，约为跳表方式的3倍
• 缺点：内存要求比跳表方式稍高

2、使用跳表实现的ConcurrentSkipListMap

• 思考：跳表key为score，value为member，如何反转并通过member排序？
• 优点：内存要求低

• 缺点：计算速度不如PriorityQueue，但本机压测10秒计算2.5KW，足以支撑单节点redis命令； ```java /**

  • 热key计算抽象，封装了key自增与热key操作，定义计算实现抽象方法 / public abstract class AbstractHotKeyStatistics implements HotKeyStatistics { /*

    • 热key统计容量大小 */ protected static final int STATISTIC_CAPACITY = CacheBasicConfig.HOTE_KEY_STATISTIC_CAPACITY;

    /**

    • 热key统计起始值 */ protected static final int HOT_KEY_COUNT_LEAST_VALUE = CacheBasicConfig.HOT_KEY_COUNT_LEAST_VALUE;

    /**

    • 读写锁 */ protected StampedLock stampedLock = new StampedLock();

    /**

    • key自增 *
    • @param commands
    • @param key */ protected abstract void incr(String commands, String key);

    /**

    • 获取热key列表 *
    • @return */ protected abstract List getHotkeys();

    /**

    • 清空 */ protected abstract void clean();

    /**

    • 获取热key *
    • @return */ public List getHotKeysAndClean() { long writeLock = stampedLock.writeLock(); try {

       List<HotKeyItem> hotkeys = this.getHotkeys();
       if (CollectionUtils.isNotEmpty(hotkeys)) {
           this.clean();
       }
       return hotkeys;


      } finally {

       stampedLock.unlockWrite(writeLock);


      } }

    /**

    • key自增 *
    • @param commands
    • @param key */ public void hotKeyIncr(String commands, String key) { long readLock = stampedLock.readLock(); try {

       this.incr(commands, key);


      } finally {

       stampedLock.unlockRead(readLock);


      } } }

/**

• 热key实体 */ public class HotKeyItem implements Serializable {

  /* / private static final long serialVersionUID = 1L;

  public HotKeyItem(String commands, String key, LongAdder count) {

   this.commands = commands;
   this.key = key;
   this.count = count;


  }

  private String commands;

  private String key;

  private LongAdder count;

  @Override public boolean equals(Object o) {

   if (this == o) {
       return true;
   }
   if (o == null || getClass() != o.getClass()) {
       return false;
   }
   HotKeyItem that = (HotKeyItem) o;
   return Objects.equals(key, that.key);


  }

  @Override public int hashCode() {

   return Objects.hash(key);


  }

  public void setKey(String key) {

   this.key = key;


  }

  public void setCount(LongAdder count) {

   this.count = count;


  }

  public String getKey() {

   return key;


  }

  public LongAdder getCount() {

   return count;


  }

  public String getCommands() {

   return commands;


  }

  public void setCommands(String commands) {

   this.commands = commands;


  }

  /**

  • 防止expire等命令导致数据类型错乱 */ public void calibrationCommands(String commands) { if (!commands.equals(this.commands)) {

     if (!CommandsDataTypeEnum.getCommandsDataType(commands).equals(CommandsDataTypeEnum.STRING)) {
         this.commands = commands;
     }


    } }

    @Override public String toString() { return “HotKeyItem{“ +

         "commands='" + commands + '\'' +
         ", key='" + key + '\'' +
         ", count=" + count +
         '}';


    } }

/**

• 优先队列方式实现 / public class PriorityQueueStatistics extends AbstractHotKeyStatistics { /*

  • 数量限制，只保留指定数量的元素

  • 最小堆，即频率最低的在队头，每次将新元素与堆头的比较，留下其中较大者 */ private PriorityQueue hotKeyQueue = new PriorityQueue<>(STATISTIC_CAPACITY, (e1, e2) -> e1.getCount().intValue() > e2.getCount().intValue() ? 1 : 0);

    private Set existedSet = new HashSet<>();

    private ConcurrentHashMap hotkeyMap = new ConcurrentHashMap<>();

    private ReentrantLock incrLock = new ReentrantLock();

    @Override public List getHotkeys() { return Arrays.asList(hotKeyQueue.toArray(new HotKeyItem[]{})); }

    @Override public void clean() { hotkeyMap.clear(); existedSet.clear(); hotKeyQueue.clear(); }

    @Override public void incr(String commands, String key) { HotKeyItem item = hotkeyMap.computeIfAbsent(key,e->new HotKeyItem(commands, key, new LongAdder())); incrLock.lock(); try {

     //自增
     item.calibrationCommands(commands);
     item.getCount().increment();
     //如果未达到起始值，不计入热key
     if (item.getCount().intValue() < HOT_KEY_COUNT_LEAST_VALUE) {
         return;
     }
     //如果队列中存在对象
     if (existedSet.contains(key)) {
         hotKeyQueue.remove(item);
         hotKeyQueue.offer(item);
     } else {
         //如果队列长度不足
         if (hotKeyQueue.size() < STATISTIC_CAPACITY) {
             hotKeyQueue.remove(item);
             hotKeyQueue.offer(item);
             existedSet.add(key);
             return;
         }
         //弹出首位最小的进行对比，如果大于则插入
         HotKeyItem head = hotKeyQueue.peek();
         if (item.getCount().intValue() > head.getCount().intValue()) {
             hotKeyQueue.poll();
             hotKeyQueue.offer(item);
             existedSet.remove(head.getKey());
             existedSet.add(key);
         }
     }


    } finally {

     incrLock.unlock();


    } } }

/**

• 跳表方式实现 */ public class SkipMapStatistics extends AbstractHotKeyStatistics {

  private Map map = new ConcurrentHashMap<>();

  private ConcurrentSkipListMap hotkeyMap =

       new ConcurrentSkipListMap<>((e1, e2) -> {
           if (e1.getKey().equals(e2.getKey())) {
               return 0;
           }
           return e1.getCount().intValue() == e2.getCount().intValue() ? e1.getKey().compareTo(e2.getKey()) : e1.getCount().intValue() > e2.getCount().intValue() ? 1 : -1;
       });


  private ReentrantLock incrLock = new ReentrantLock();

  @Override public List getHotkeys() {

   return hotkeyMap.keySet().stream().collect(Collectors.toList());


  }

  @Override public void clean() {

   map.clear();
   hotkeyMap.clear();


  }

  @Override public void incr(String commands, String key) {

   HotKeyItem item = map.computeIfAbsent(key, e -> new HotKeyItem(commands, key, new LongAdder()));
   incrLock.lock();
   try {
       //必须先删除
       hotkeyMap.remove(item);
       item.calibrationCommands(commands);
       item.getCount().increment();
       //如果未达到起始值，不计入热key
       if (item.getCount().intValue() < HOT_KEY_COUNT_LEAST_VALUE) {
           return;
       }

       hotkeyMap.put(item, key);
       //如果队列长度不足STATISTIC_CAPACITY
       if (hotkeyMap.size() <= STATISTIC_CAPACITY) {
           return;
       }
       //弹出首位最小的进行对比，如果大于则插入
       Map.Entry<HotKeyItem, String> first = hotkeyMap.firstEntry();
       if (item.getCount().intValue() > first.getKey().getCount().intValue()) {
           hotkeyMap.pollFirstEntry();
           hotkeyMap.put(item, key);
       }
   } finally {
       incrLock.unlock();
   }


  } } ```

  附跳表与优先级队列的性能对比

  ```java public static void main(String[] args) { ConcurrentSkipListMap map = new ConcurrentSkipListMap(); PriorityQueue priorityQueue = new PriorityQueue(); LongAdder longAdder1 = new LongAdder(); LongAdder longAdder2 = new LongAdder();

  new Thread(()->{

   while (true){
       longAdder1.increment();
       map.put(ThreadLocalRandom.current().nextInt(0,100),Thread.currentThread().getName() + ThreadLocalRandom.current().nextInt(0,100));
       map.firstEntry();
       map.pollFirstEntry();
   }


  }).start(); new Thread(()->{

   while (true){
       longAdder2.increment();
       String s = Thread.currentThread().getName() + ThreadLocalRandom.current().nextInt(0, 100);
       priorityQueue.offer(ThreadLocalRandom.current().nextInt(0,100));
       priorityQueue.peek();
       priorityQueue.poll();
   }


  }).start(); try {

   Thread.sleep(10000L);
   System.out.println("跳表写读：" + longAdder1.intValue());
   System.out.println("优先级队列写读：" + longAdder2.intValue());


  } catch (InterruptedException e) {

   e.printStackTrace();


  } }

//结果 跳表写读：101227515 优先级队列写读：248118910 ```

热key收集

思路：

1. 可以像玩吧Monitor组件处理的方式一样，通过Netty长连接将热key数据发送到worker服务。
2. 玩吧通过Log4j，使用配置方式将热key数据写入文件。运维通过消费文件内容存储到时序数据库，最终呈现到Grafana监控报表上。

   热key的处理

   通过热key收集，已能监控到热key，可以考虑实现自动化防御。
   1、对key进行分片。
   2、通知pod进行本地缓存。
