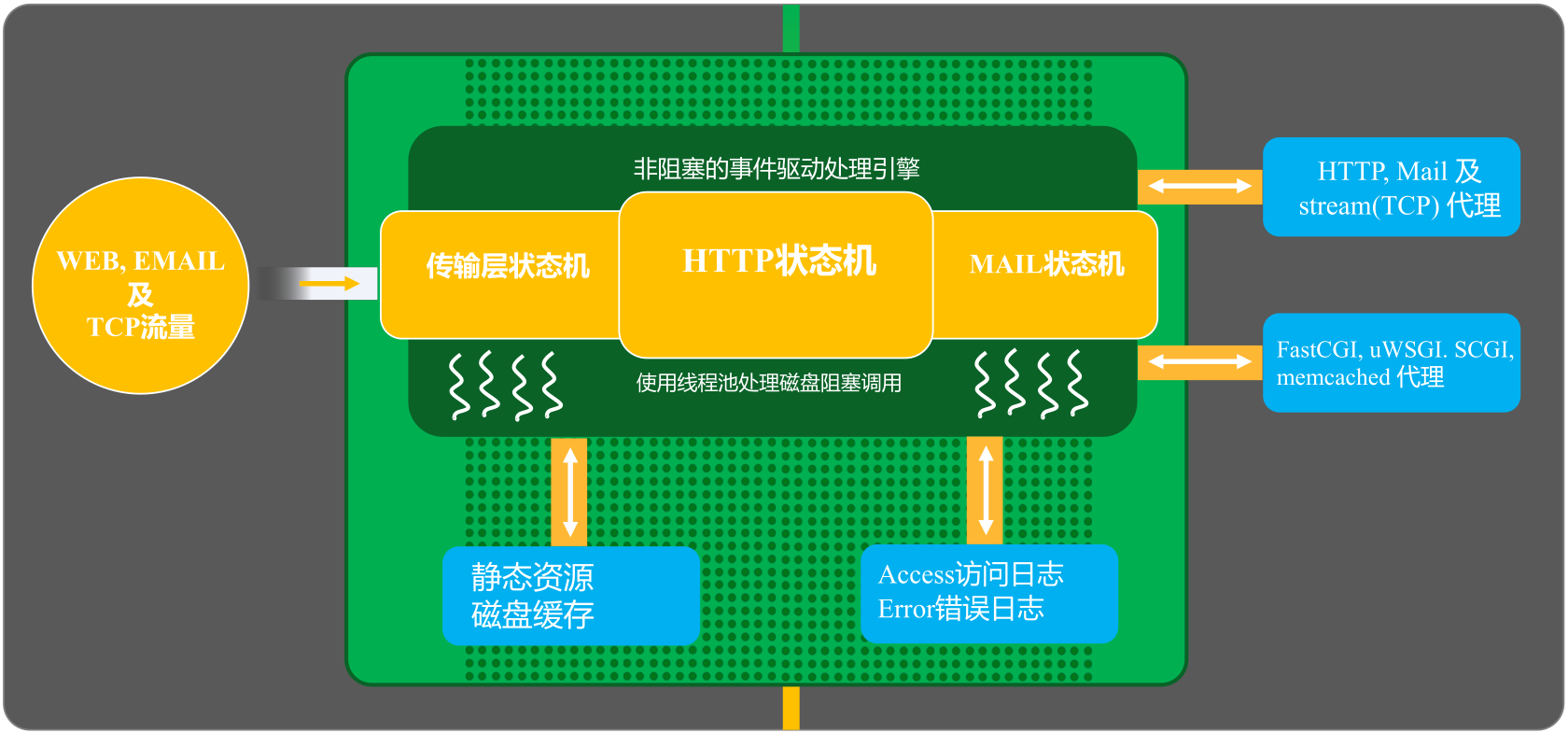

请求处理流程

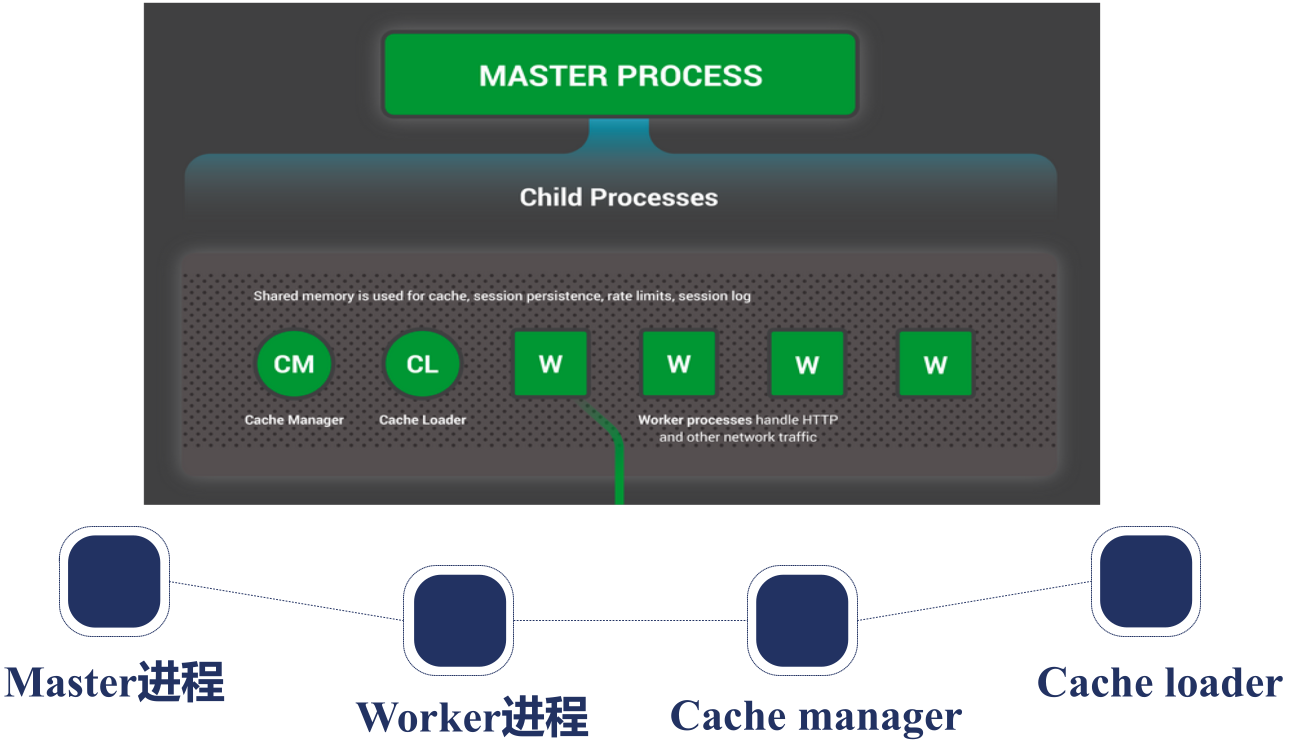

进程结构

  • 单进程
  • 多进程 (默认)


  • master 监控 worker
  • 进程间通信使用共享内存
  • cpu 与 worker 绑定

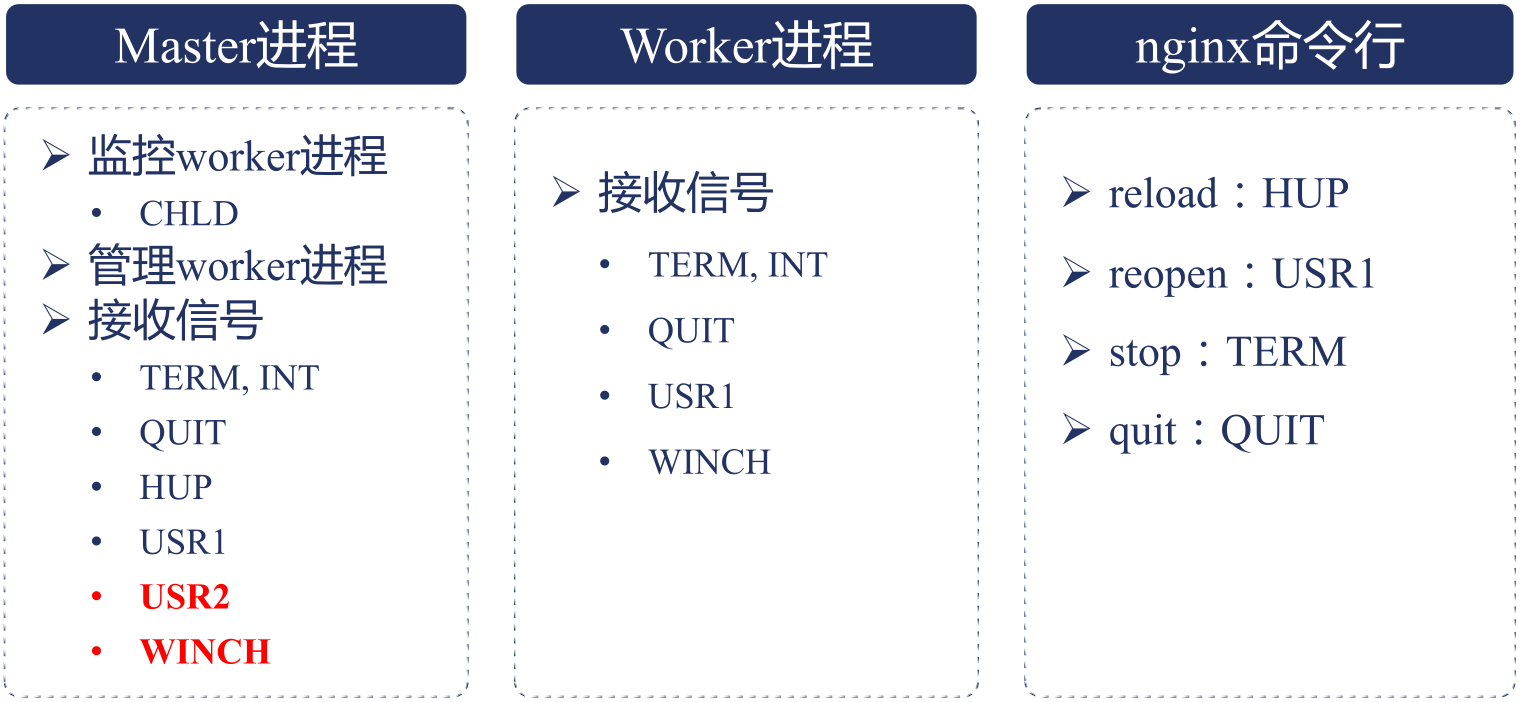

进程管理: 信号


  • 红色字体需要使用 kill 发送

reload 流程


平滑升级配置:

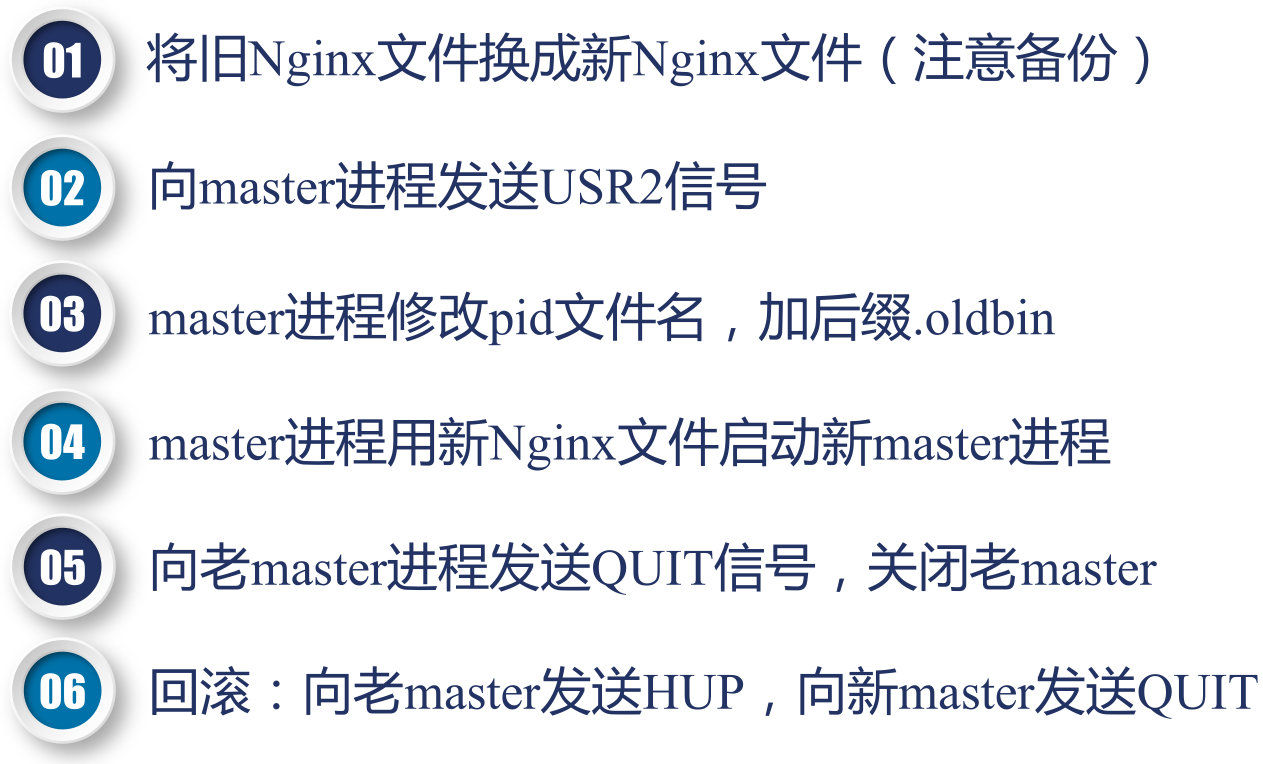

热升级流程


  • 新编译的 nginx 配置路径不要变
  • cp -f

老 nginx 启动新 nginx 子进程:


优雅关闭

对 worker 而言:

  • 只能对 http 优雅关闭
  • 不解析 ws, udp, 所以不能优雅关闭


网络事件与 Nginx 事件的关系

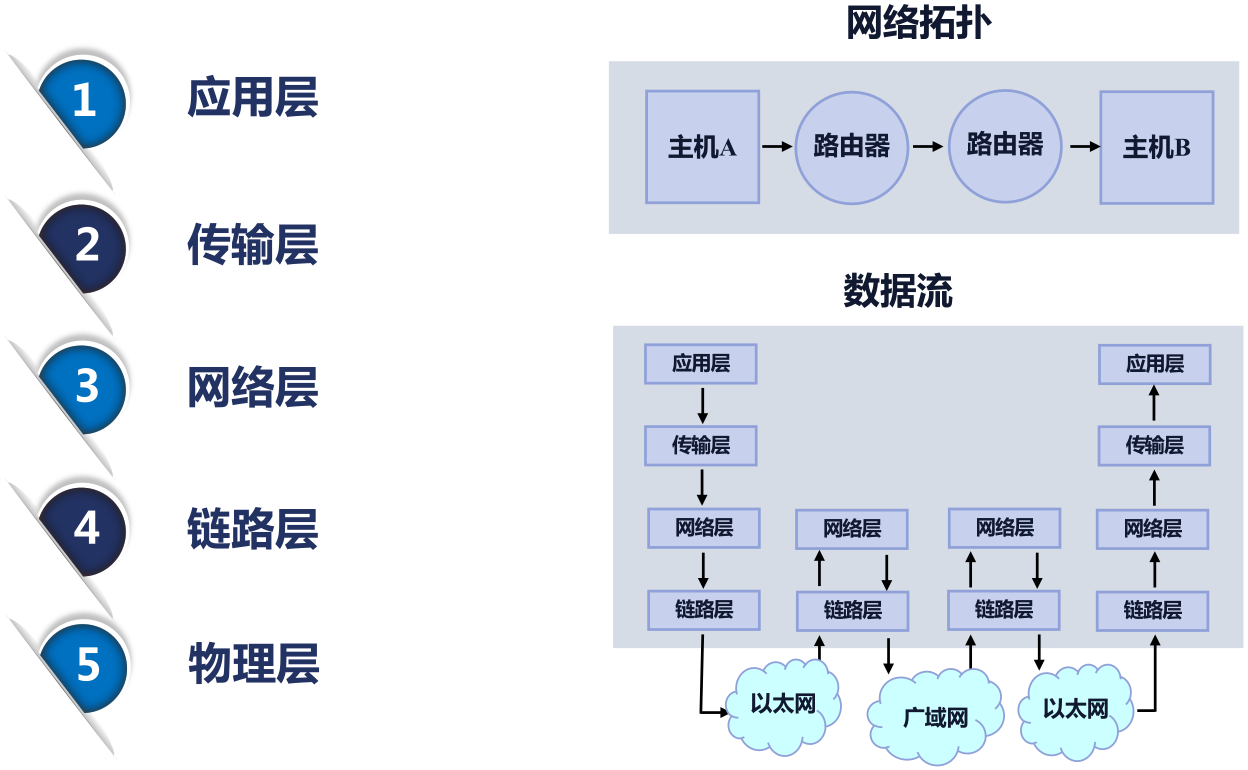

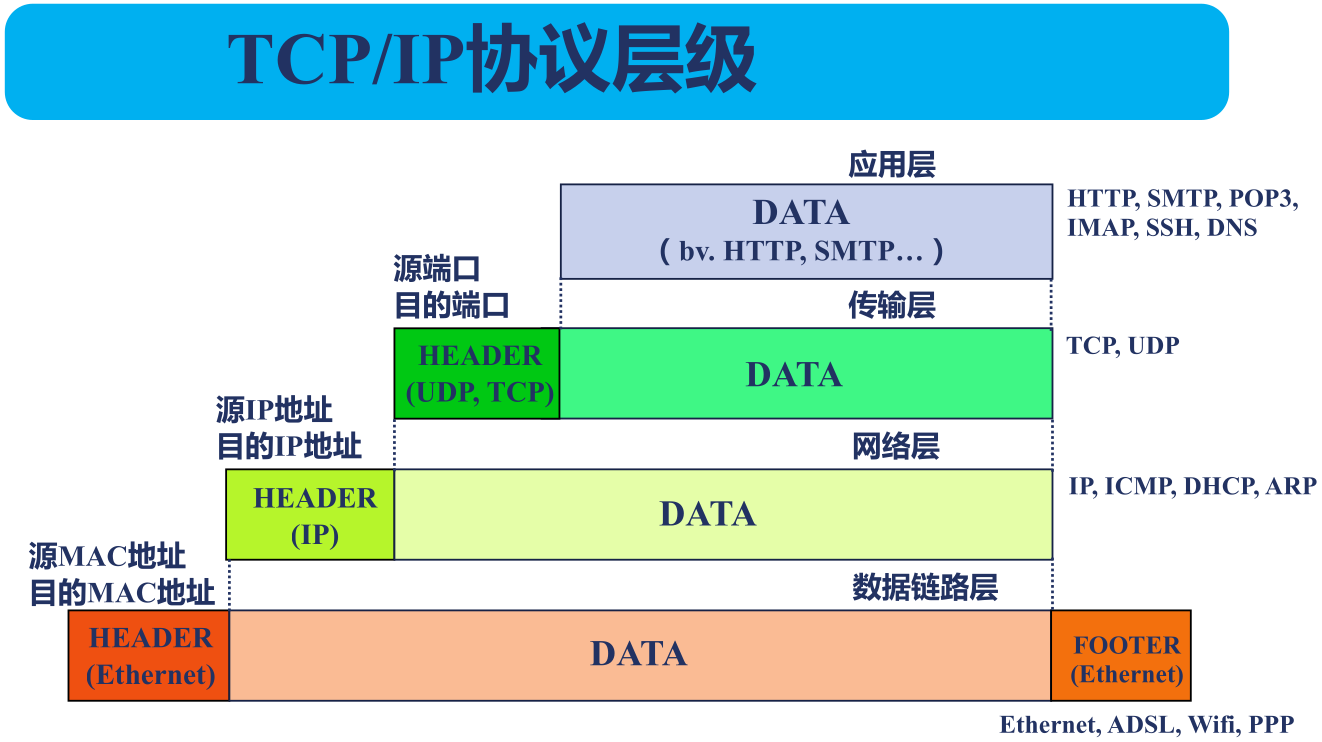

网络传输


TCP


操作系统收到一个 mss 就是一个网络事件.

非阻塞


Nginx 事件驱动

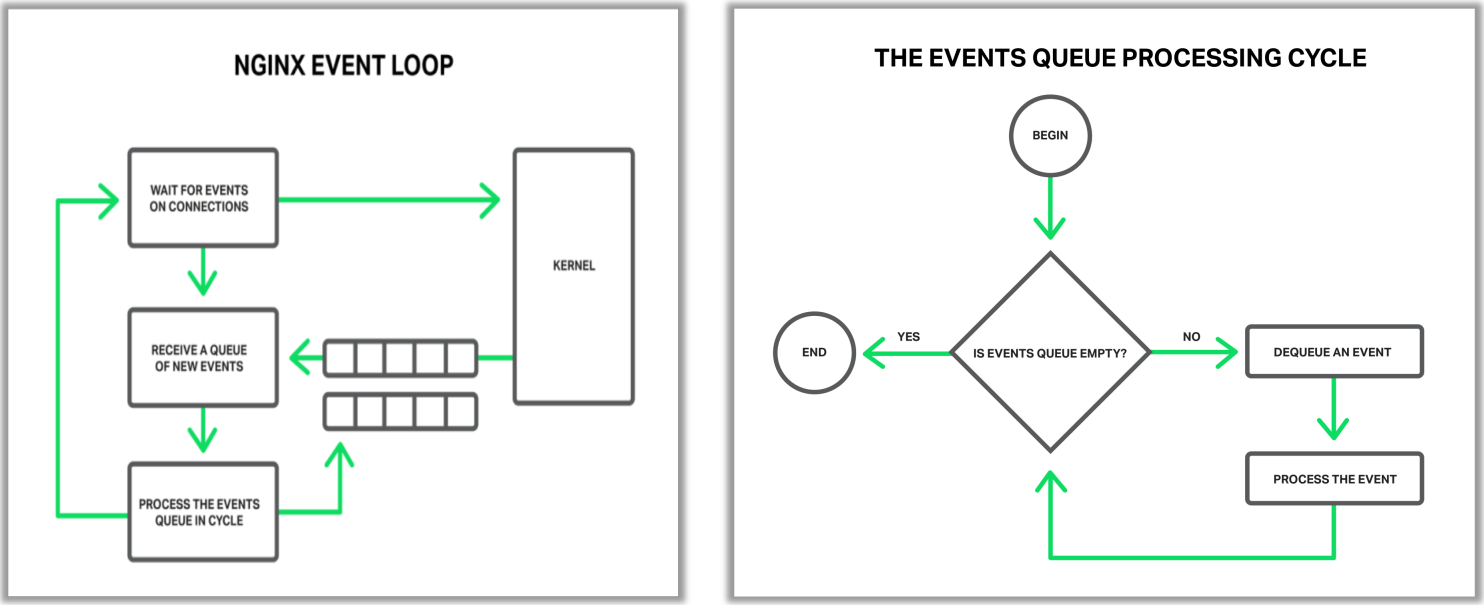

事件循环:

  • kernal 操作系统


epoll


优化点:

  • 之所以能优化是因为, 虽然有大量并发连接, 但活跃连接占比很小
  • 取活跃连接使用链表
  • 事件对象管理使用红黑树

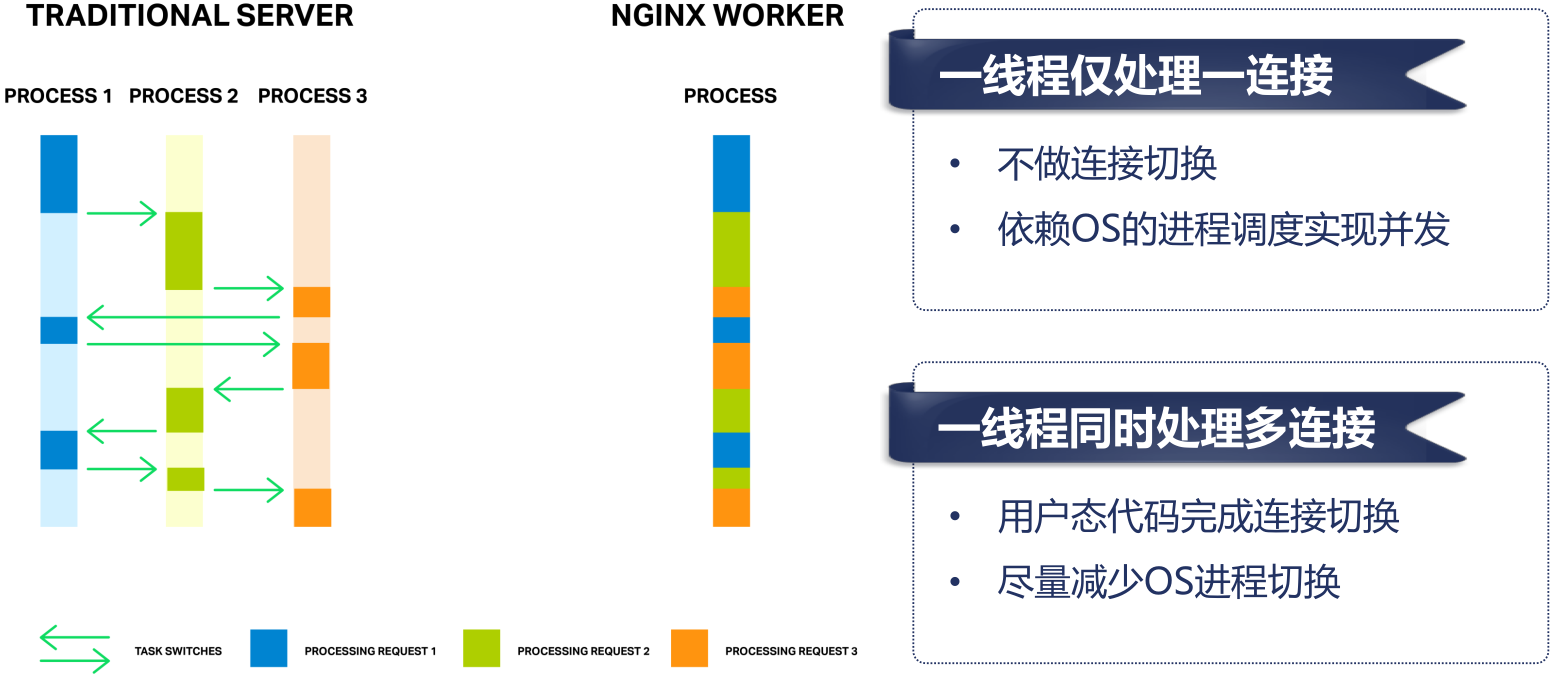

请求切换


  • 提高 worker 优先级

同步&异步, 阻塞&非阻塞

阻塞&非阻塞:

  • 调用系统调用是否阻塞

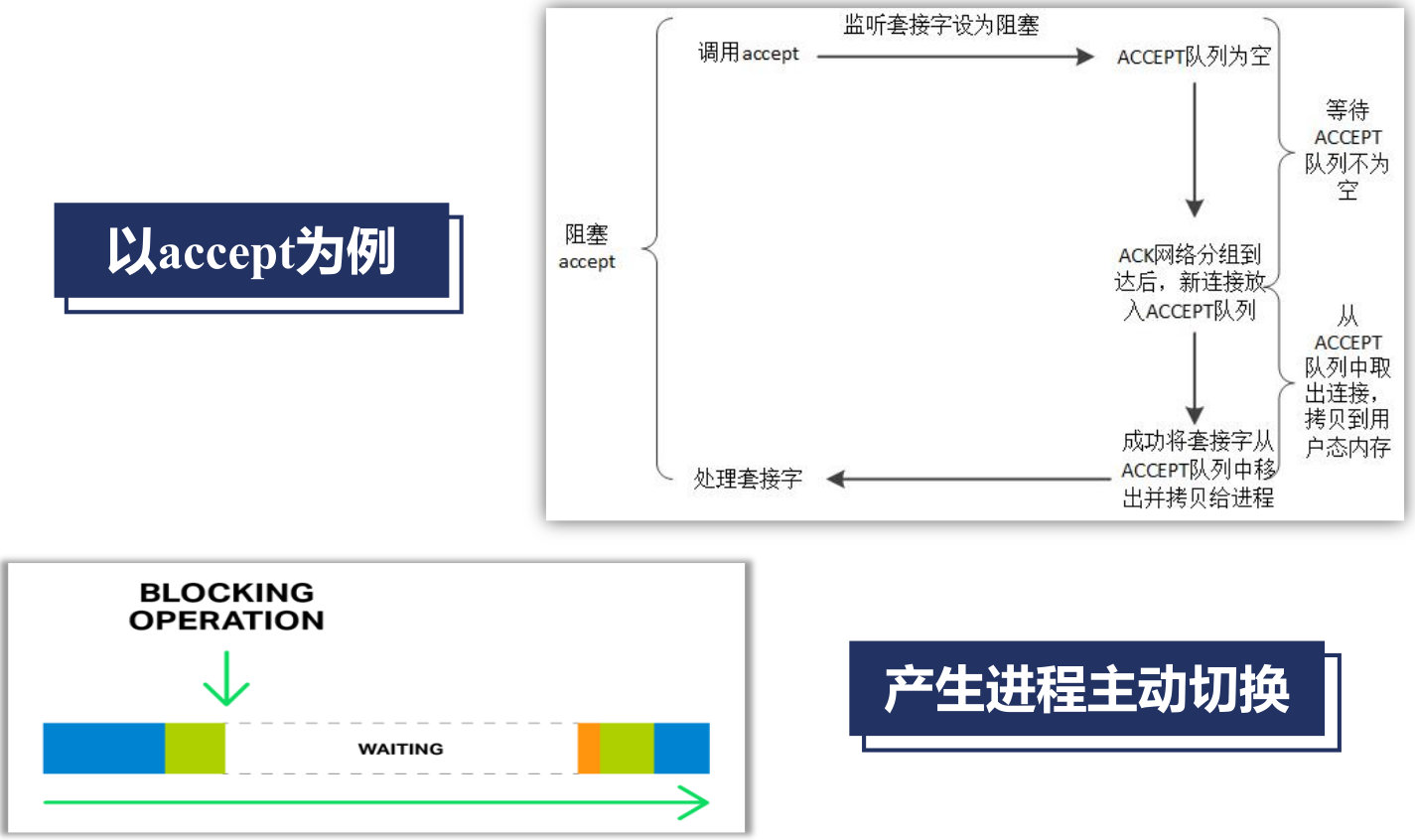

阻塞

  • 可以设置超时

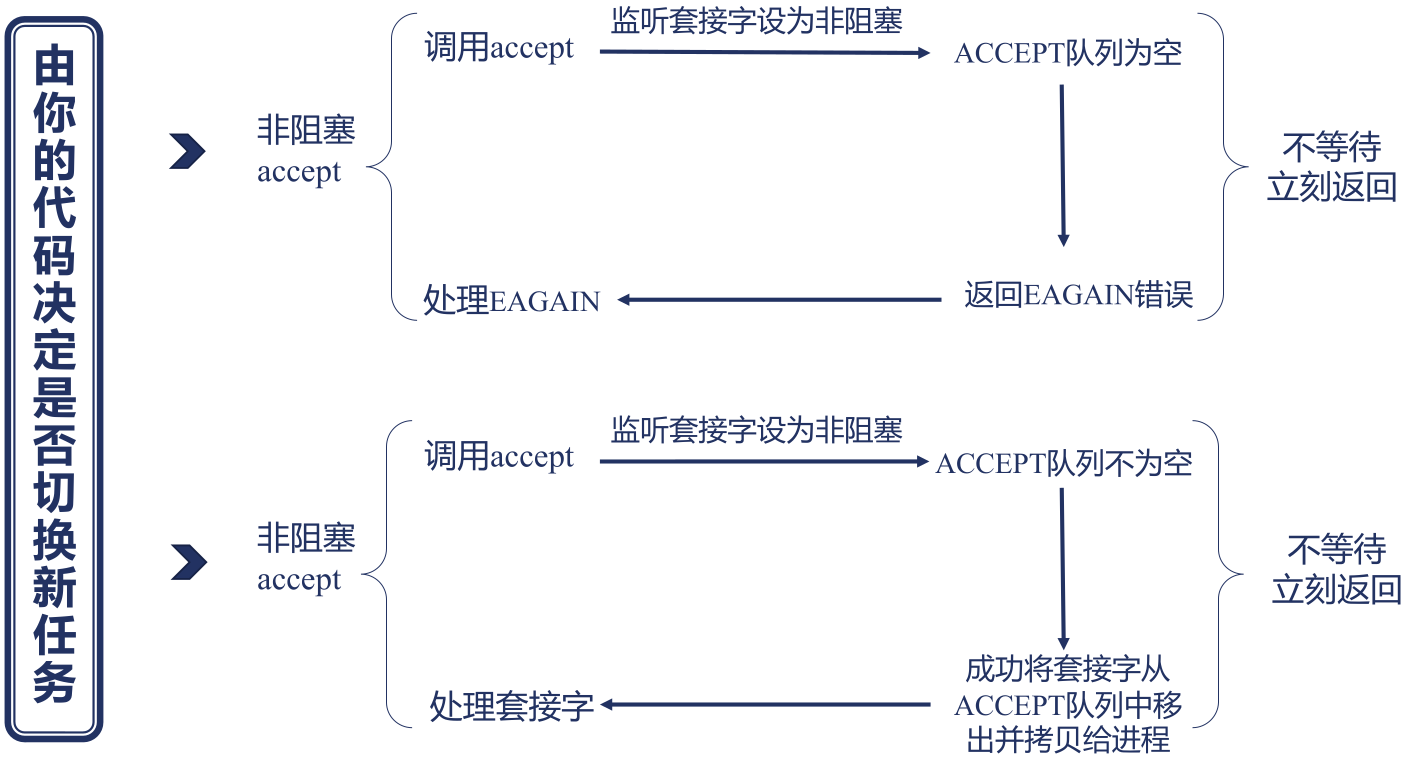

非阻塞


Nginx 模块

  1. 编译
  2. 配置
  3. 使用
  4. 变量

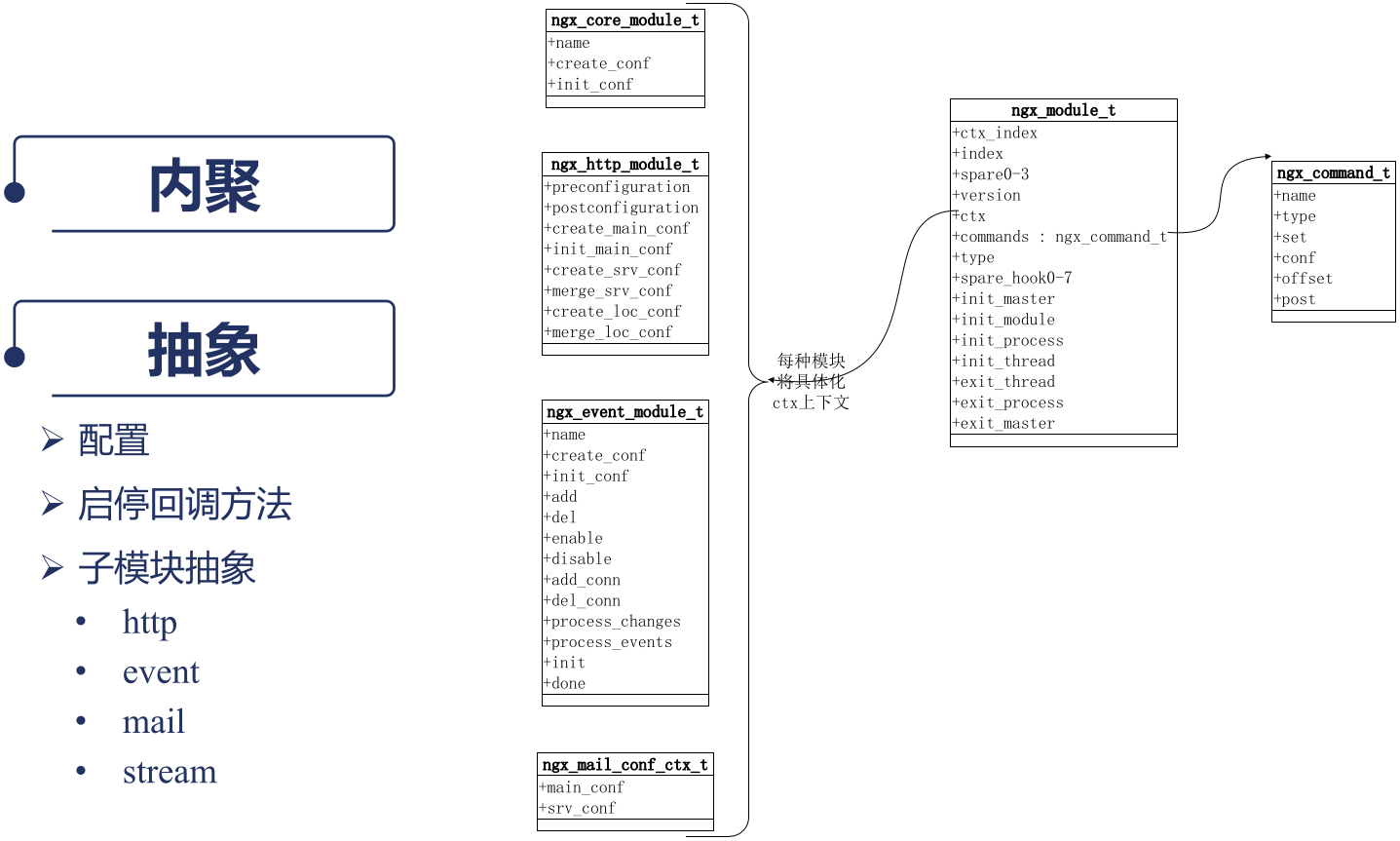

  • ngx_module_t 描述某个模块的类别
  • 模块细分

模块分类

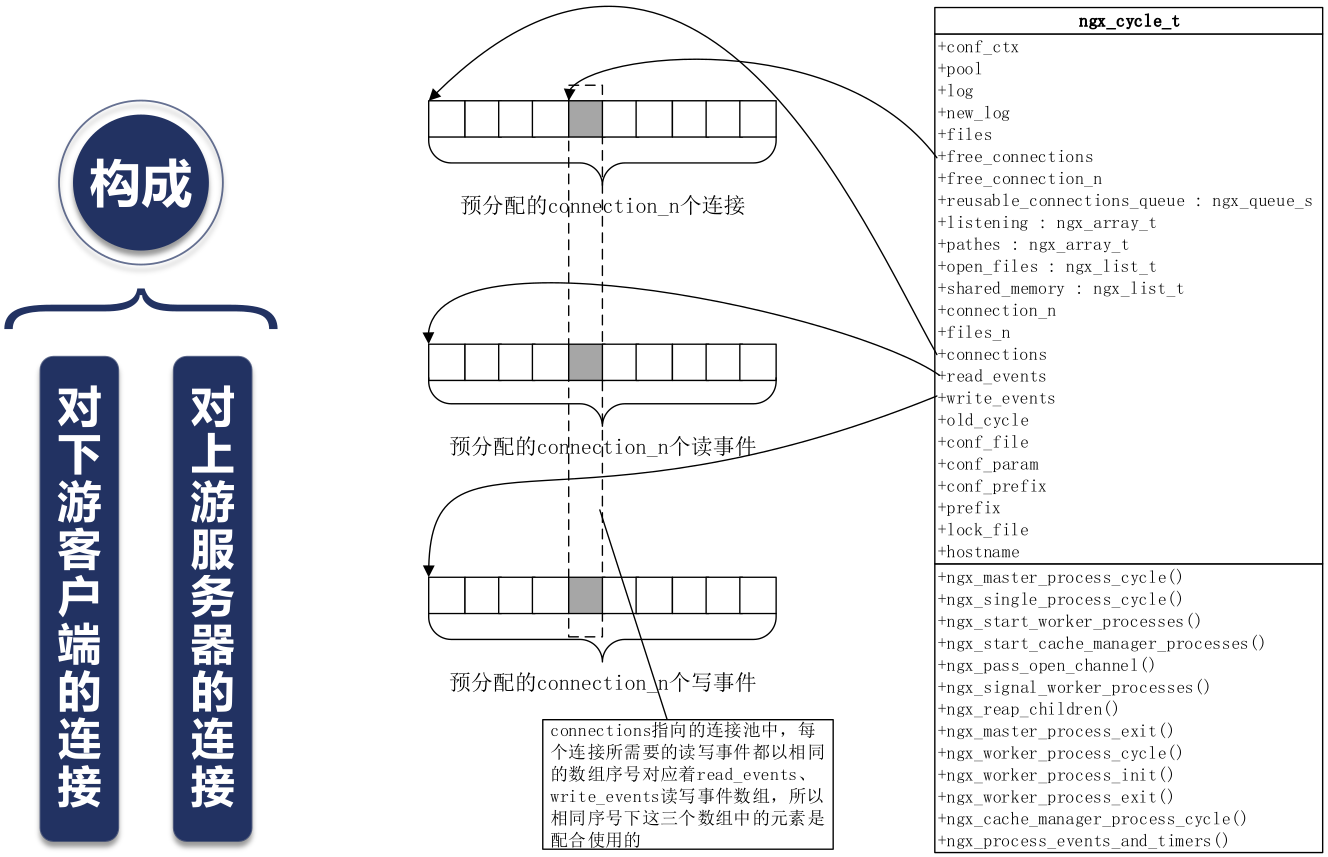

连接池

  • 配置 connections 数量


内存池

  • 减少碎片

worker 间共享内存

进程间通信:


  • 自旋锁
  • 需要快速处理

使用共享内存的模块:


slab 内存管理

  • 页
  • slot
  • ngx_slab_stat, tengine 提供


Nginx 容器

  • 数组
  • 链表
  • 队列
  • 哈希表
  • 红黑树
  • 基数树

哈希表

  • 只为不变的内容服务
  • cache line 对齐
  • bucket size
  • max size

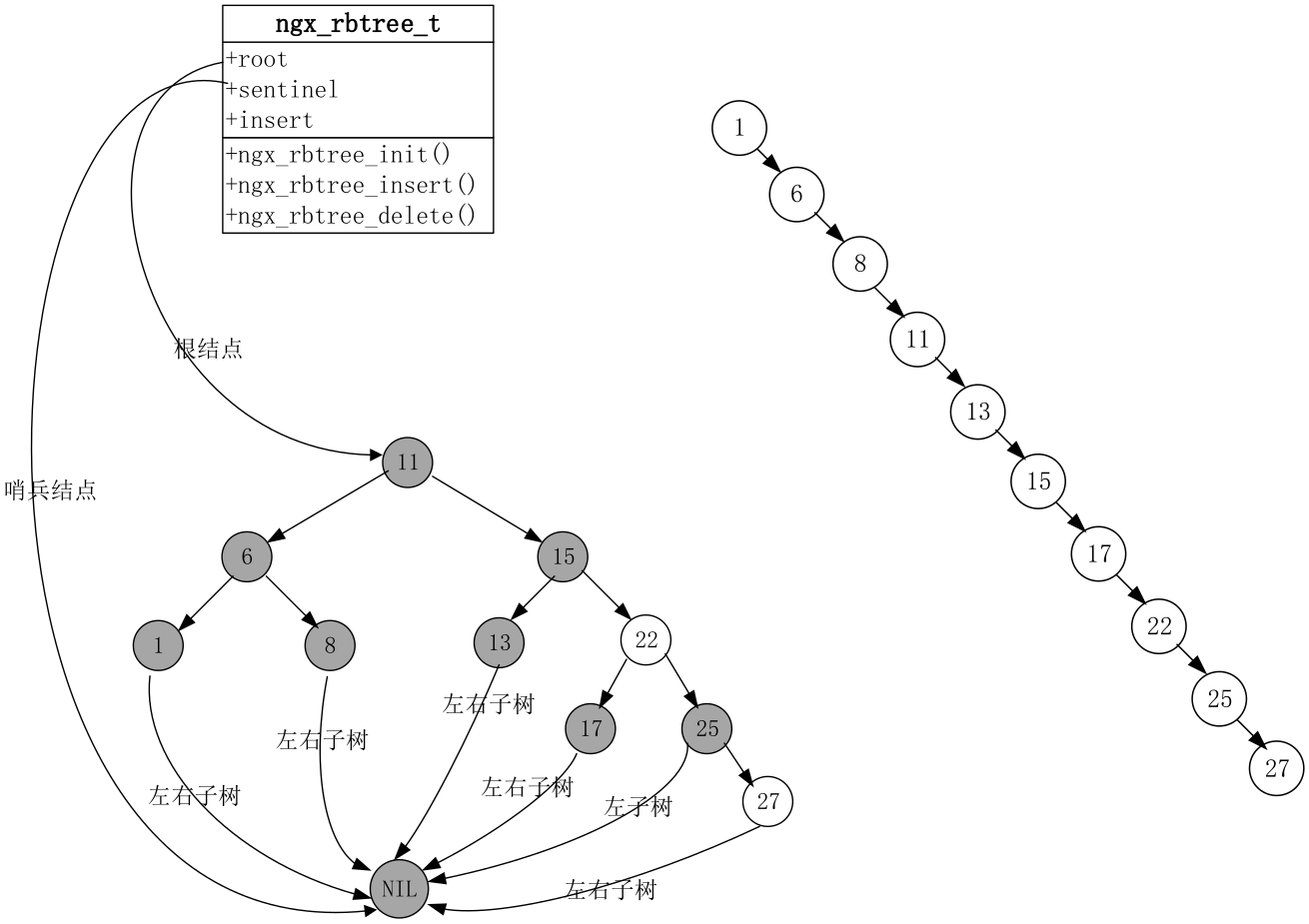

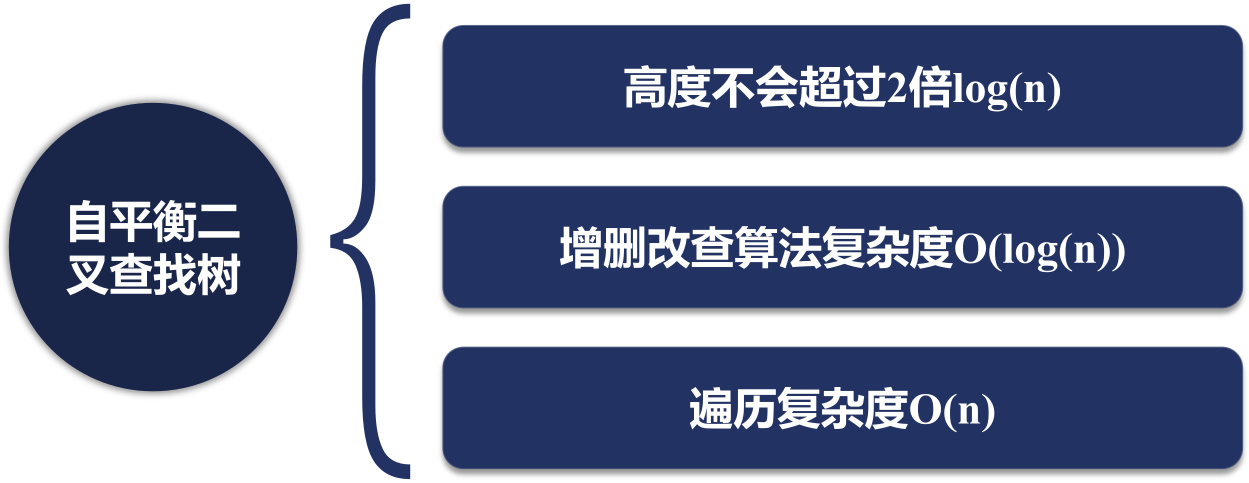

红黑树


  • 定时器

优点:

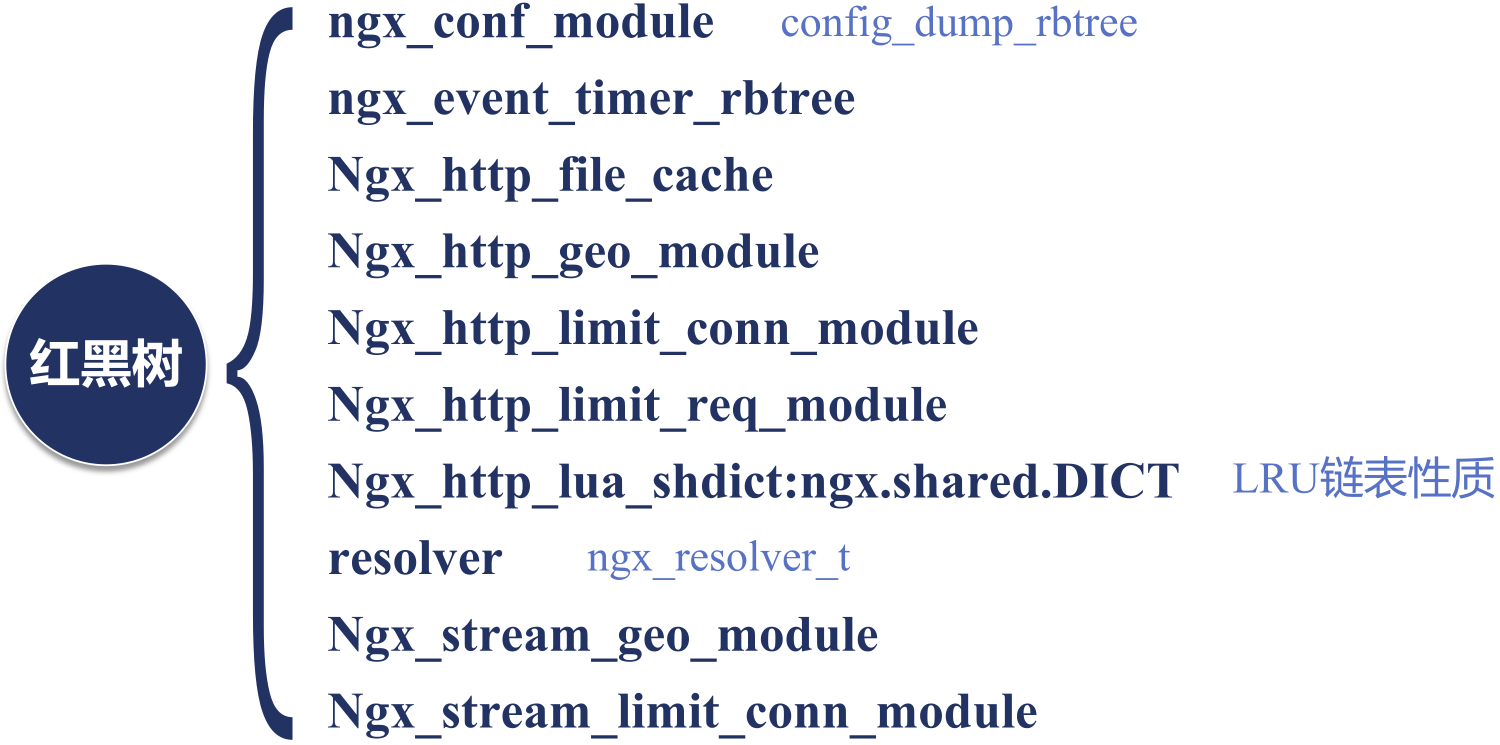

使用红黑树的模块:

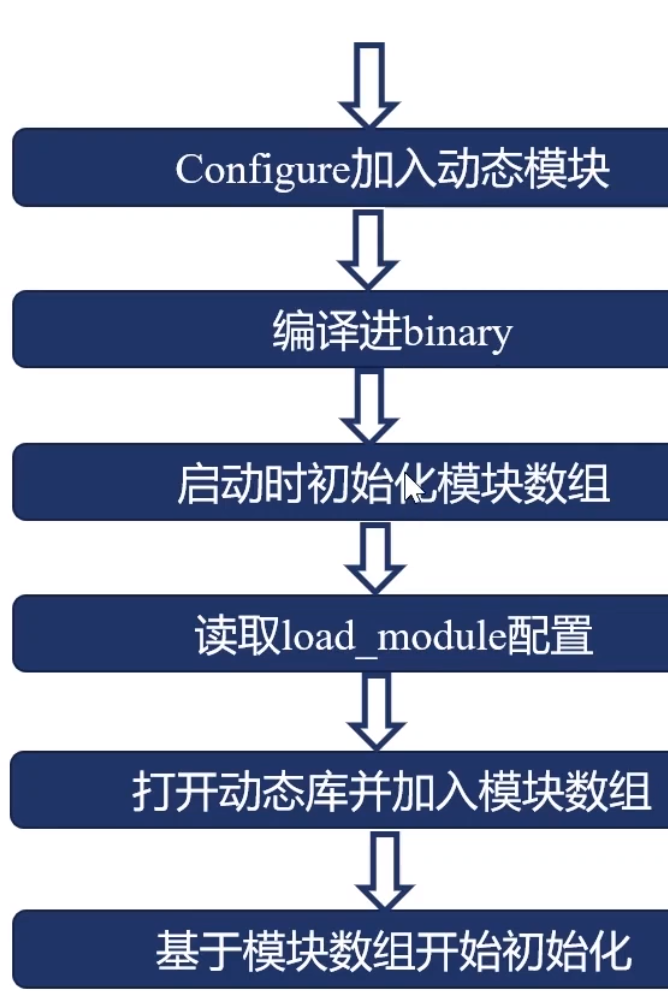

动态模块

  • 动态库，静态库
  • 减少编译环节, 只保留调用地址
  • 可以只重新编译动态模块, 而不用重新编译 nginx (微服务么, 微内核)
  1. # 查看支持动态模块
  2. $ ./configure --help
  3. --withxxx_=dynamic


查看支持动态库的模块

  1. --with...=dynamic

load_module 指令
