Flannel 框架, 其支持3中后端实现:

  • VXLAN
  • host-gw
  • UDP

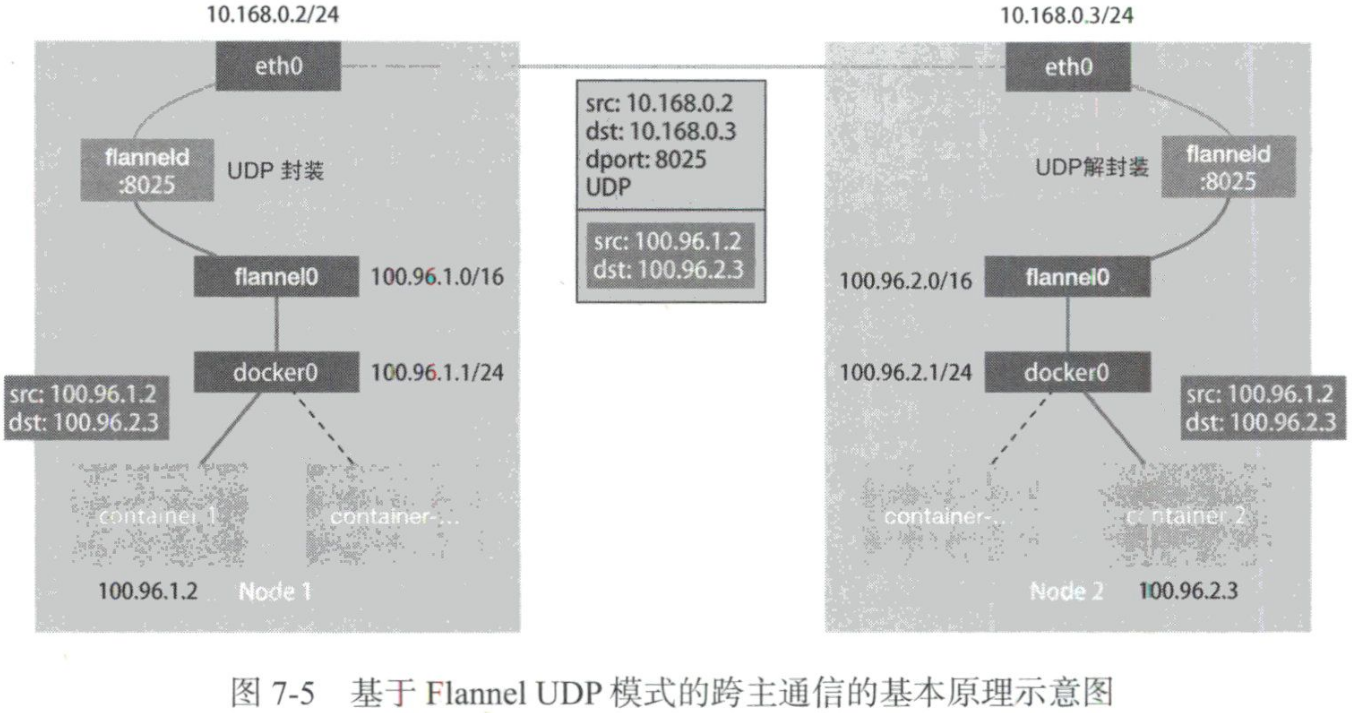

UDP 模式

  • 最早支持的
  • 性能差

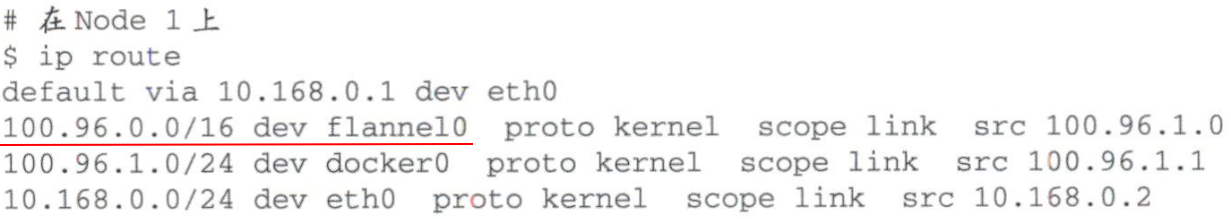

访问 100.96.2.3, 匹配 100.96.0.0/16, 由 Flannel 创建.

TUN 设备

  • flannel0 设备是 TUN 设备 (tunnel)
    • 在三层工作的虚拟网络设备
    • 在操作系统内核和用户应用程序之间传递 IP 包
  • Flannel 进程

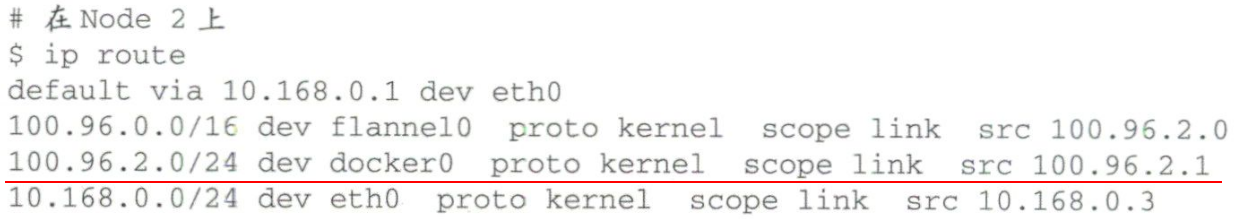

flanneld 如何知道这个 IP 地址是在 Node2 上的?

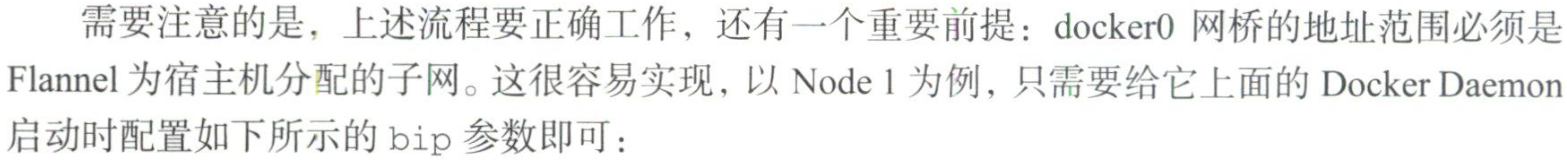

  • subnet





  • flanneld 都监听一个 8285 端口



不明白为啥要是子网. 是为了避免使用内网 ip 而造成的冲突?



原理就是利用 Flannel 将容器网络包封装到 UDP 中, 利用主机间的网络路由容器数据包.

性能分析:

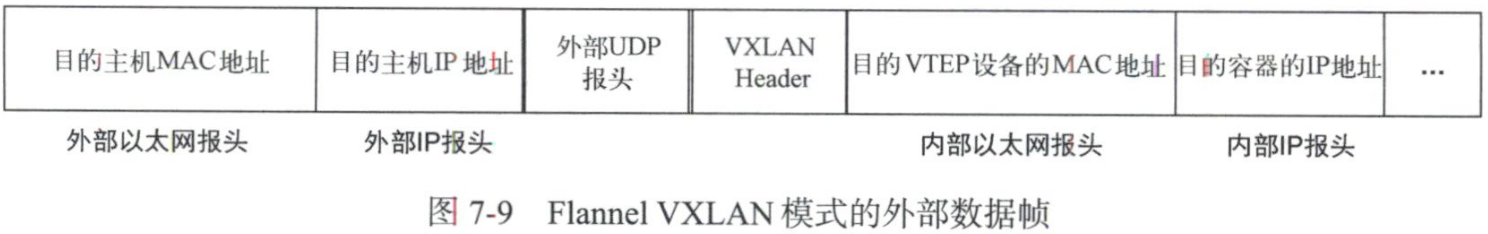

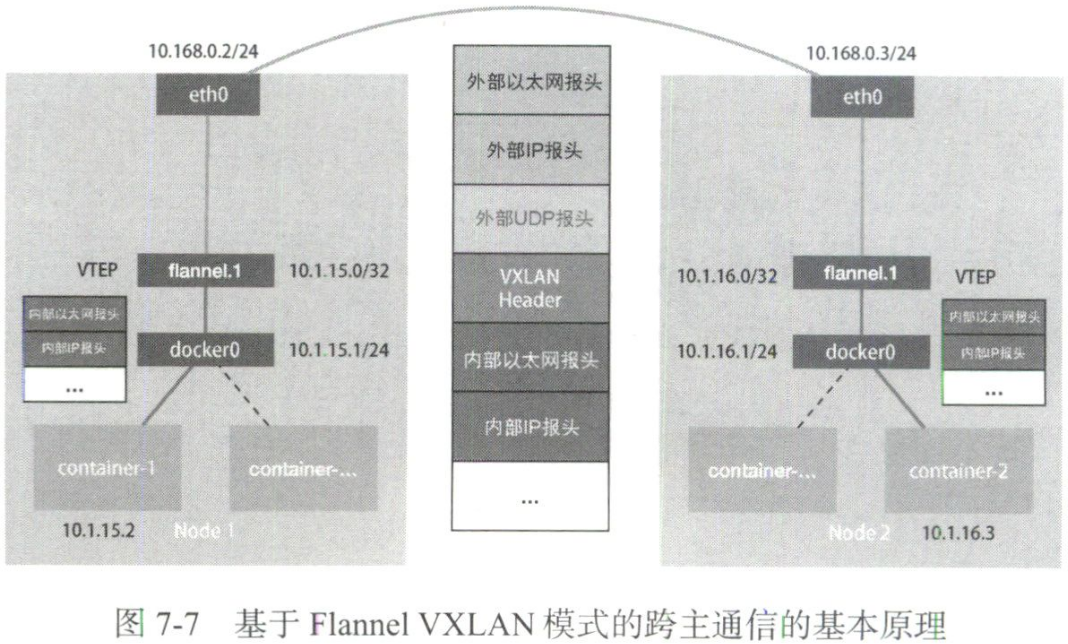

VXLAN

virtual extensible LAN

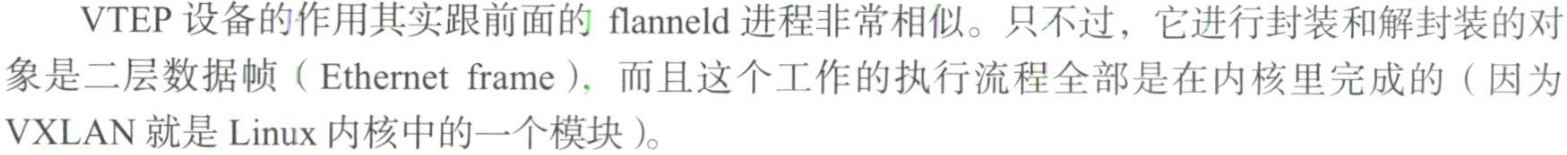

  • 由 Linux 内核支持的网络虚拟化技术
  • 可以在内核实现类似 flannel 的封装/解封工作
  • 注意: 像在局域网里通信

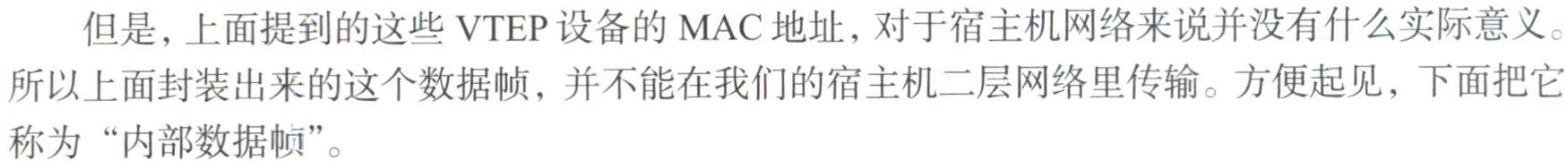

  • VTEP (VXLAN tunnel end pooint, 虚拟隧道端点)







FDB (forwarding database)
