对盘式制动器的钳体、钳体衬块、摩擦衬块和通风制动盘进行正常工况下的力学分析；并对通风制动盘进行紧急制动工况下的应力场和温度场的热结构耦合分析，从而提出优化方案。

Ansys导入Solidworks

APDL

  1. solidwork文件另存为选中，.x_t格式名称只可以有英文或者数字

Solidworks【另存为】→abcd123.x_t

  1. 接下来导入文件

打开【Ansys APDL Product Launcher】→设置【Job name】→【Run】
【File】→【Import】→【PARA】

  1. 接下来我们把它变成实体

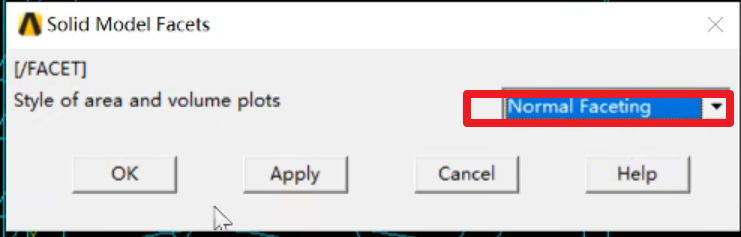

【Style】→【Solid Mode Facets】
【Polo】→【Repolt】

网格划分

【Preferences】

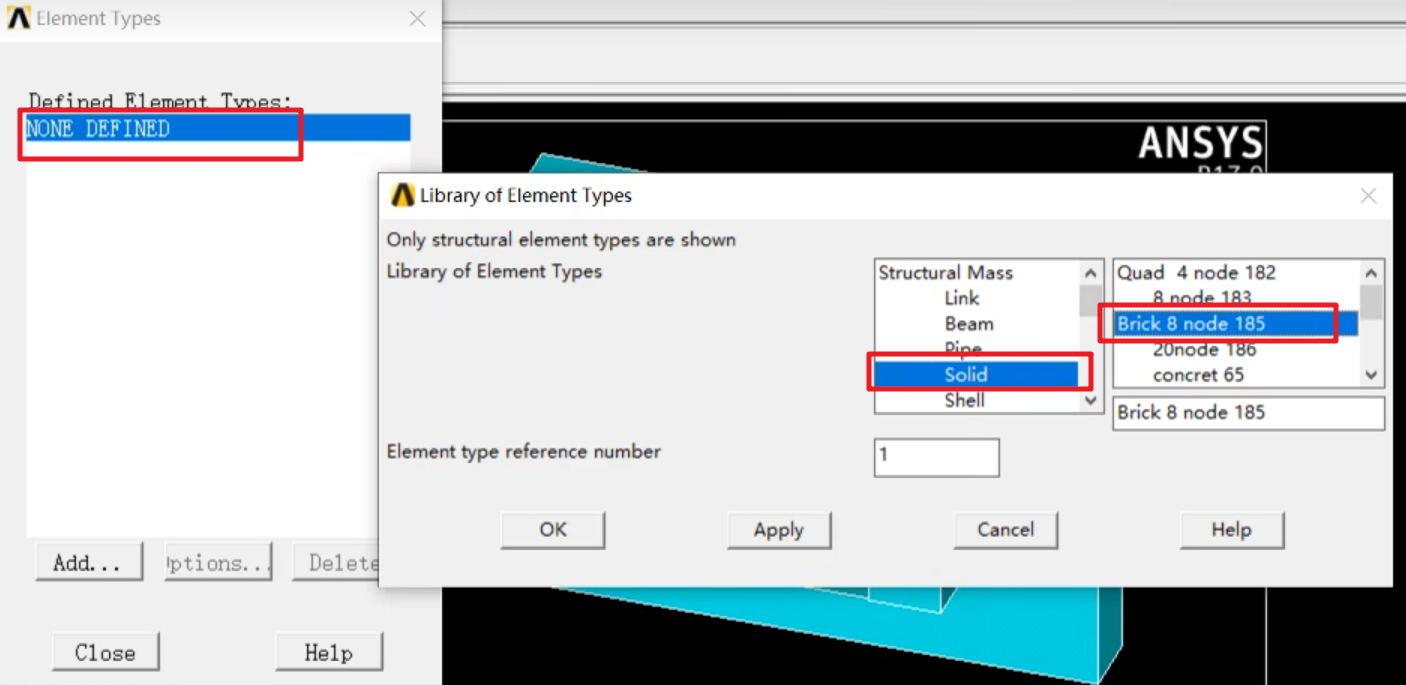

【Preprocessor】→【Element Type】→【Add/Edit/Delete】

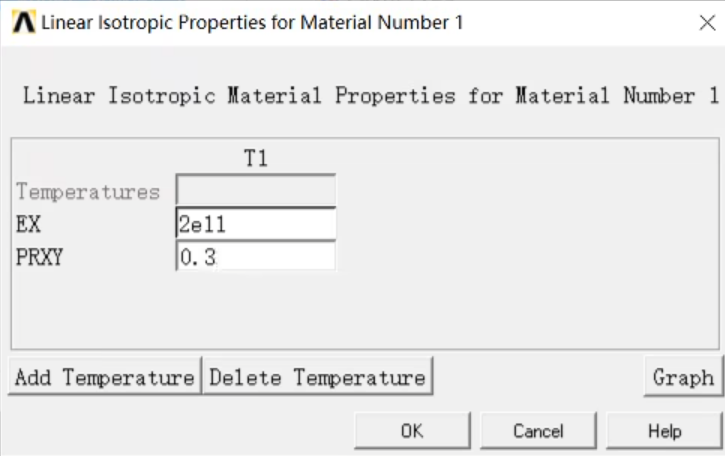

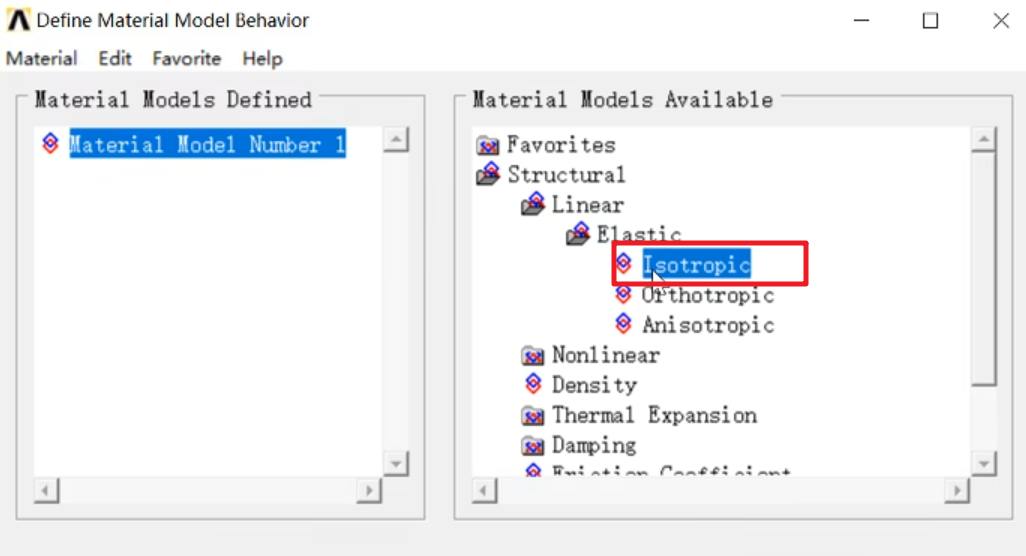

设置【低碳钢参数】【Preprocessor】→【Material Props】→【Material Models】

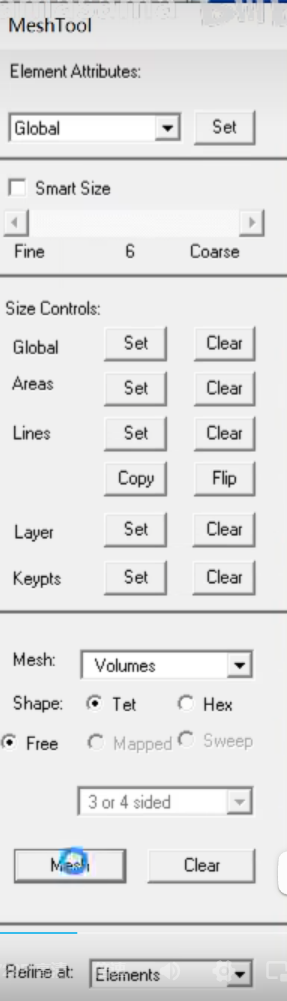

【Preprocessor】→【Meshing】→【MeshTool】

固定和载荷

Workbench

Reference

  1. 将solidworks文件直接链接导入到ansys的workbench中
  2. 如何使用ANSYS直接打开SolidWorks工程文件
  3. Ansys workbench制动盘摩擦磨损视频
