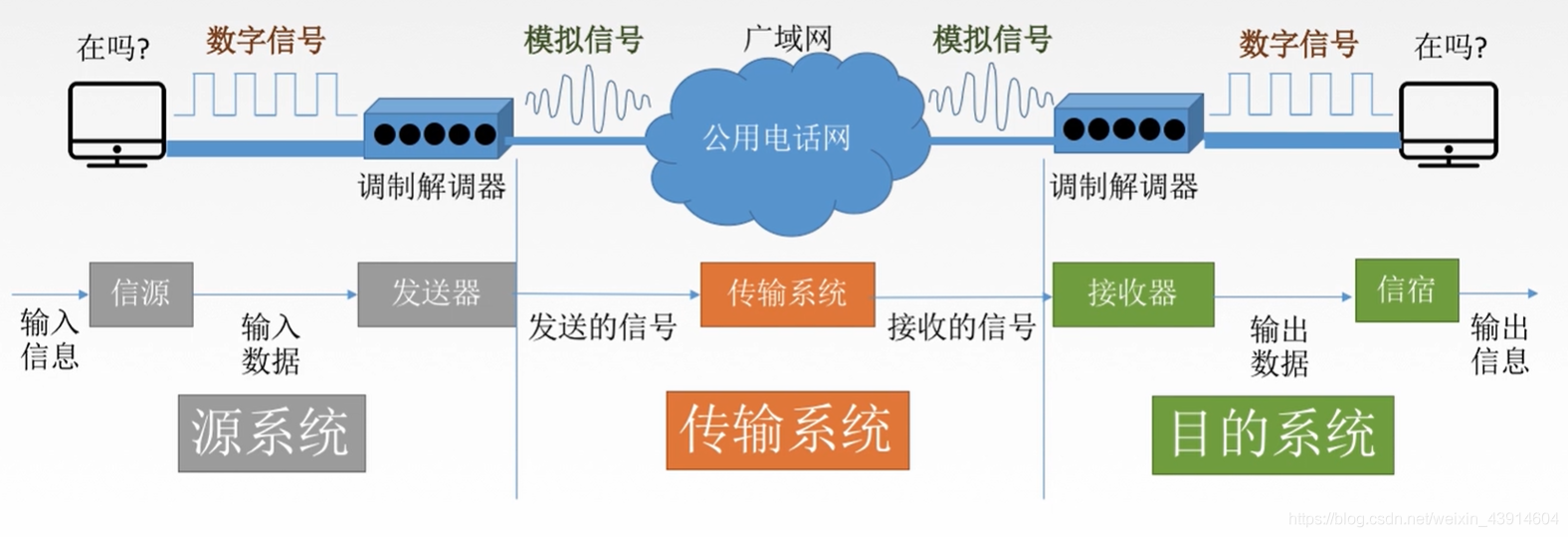

数据通信模型

数据通信模型、方式、数据传输方式、术语 - 图1

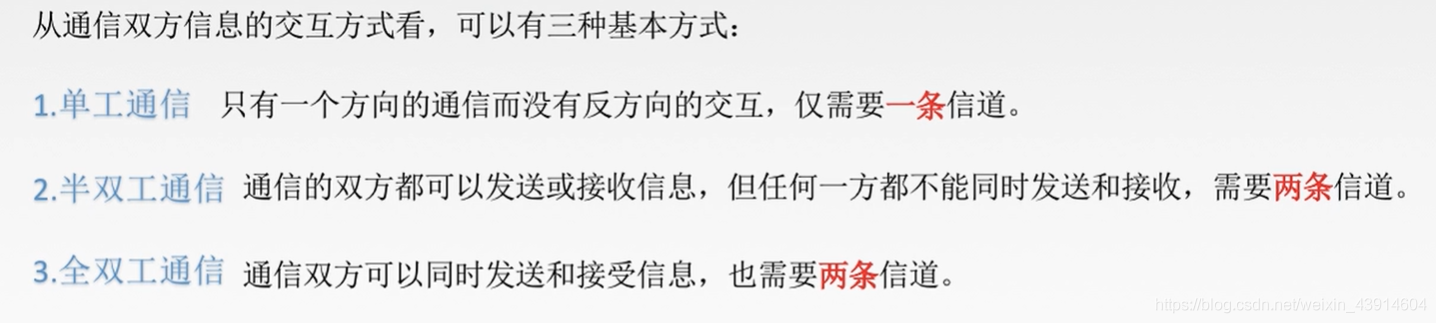

三种通信方式

双工：两台通讯设备之间，允许双向数据传输。
数据通信模型、方式、数据传输方式、术语 - 图2
全双工：例如电话
半双工：对讲机

两种数据传输方式

数据通信模型、方式、数据传输方式、术语 - 图3

数据通信相关术语

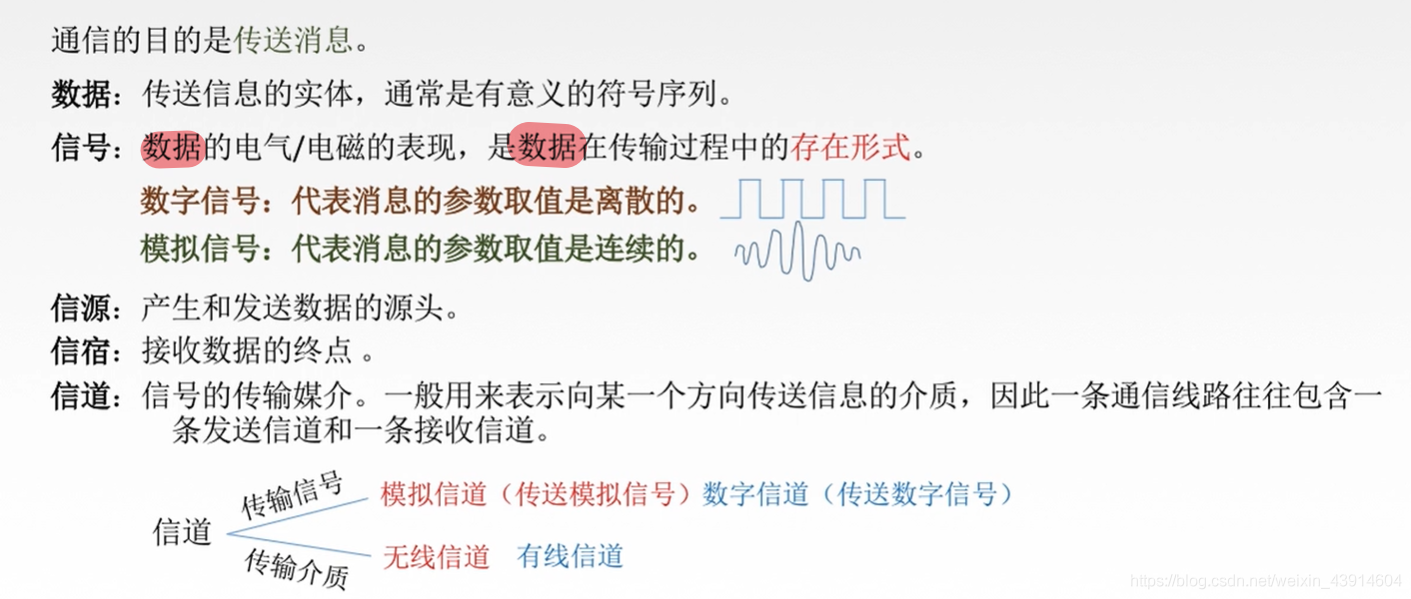

（1）数据、信号、信源、信宿、信道

数据通信模型、方式、数据传输方式、术语 - 图4

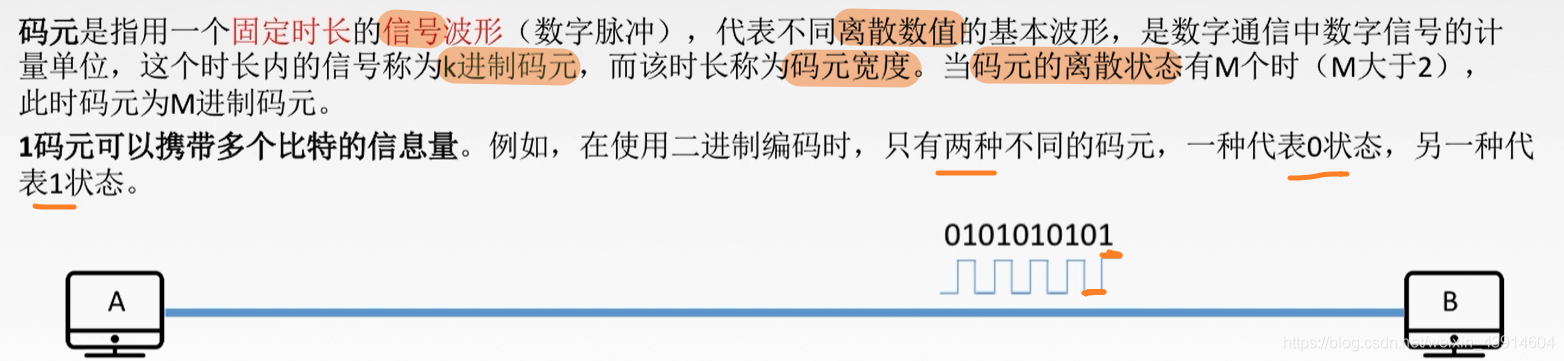

（2）码元

数据通信模型、方式、数据传输方式、术语 - 图5

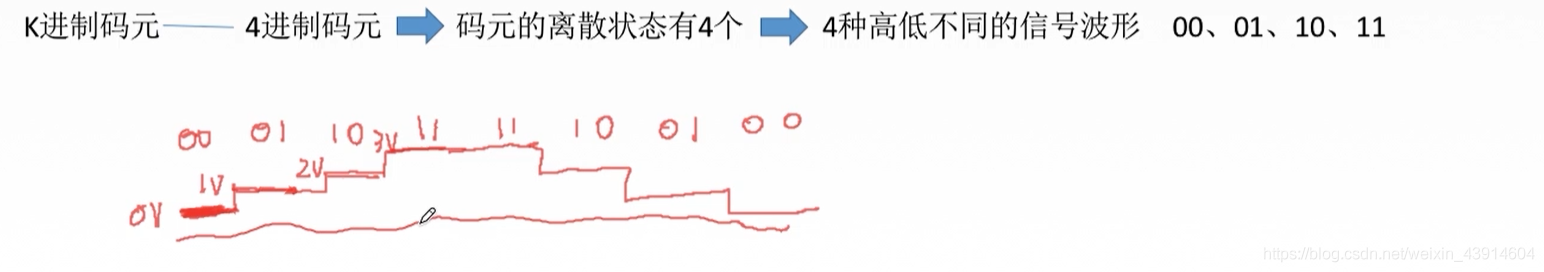

  • 举个栗子
    数据通信模型、方式、数据传输方式、术语 - 图6

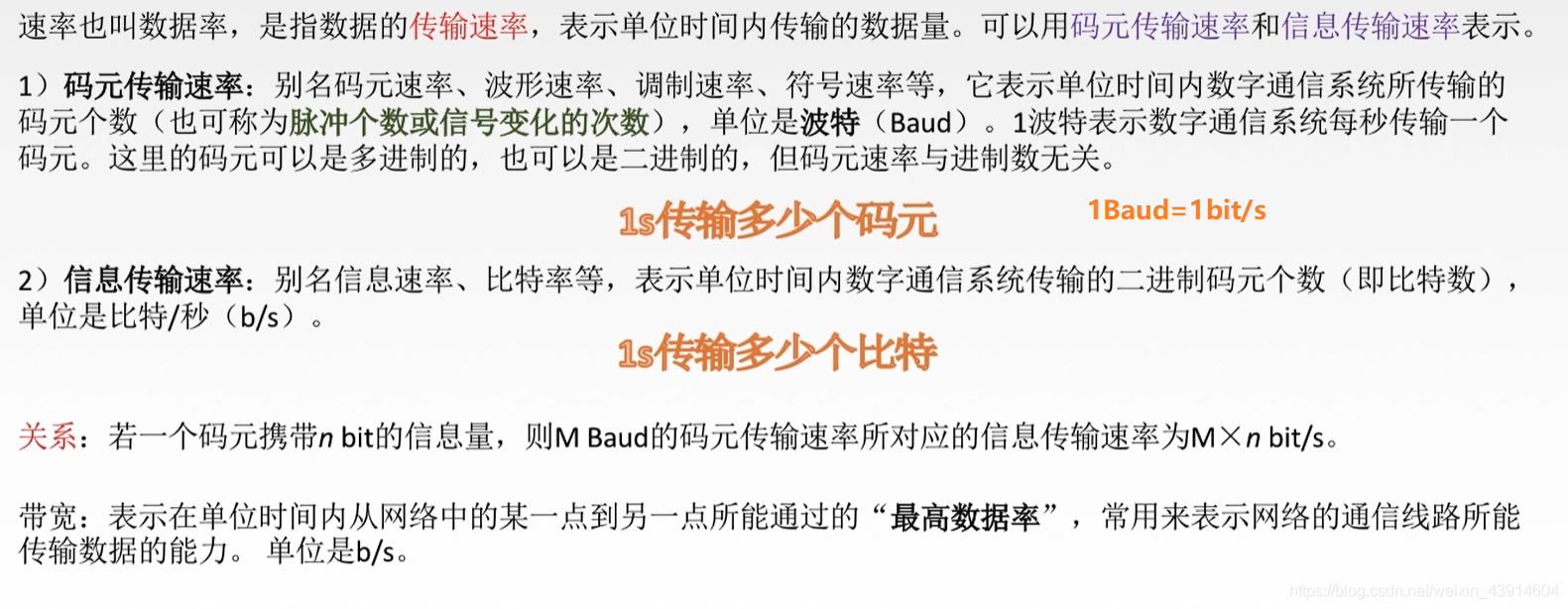

    （3）速率、波特、带宽

    数据通信模型、方式、数据传输方式、术语 - 图7

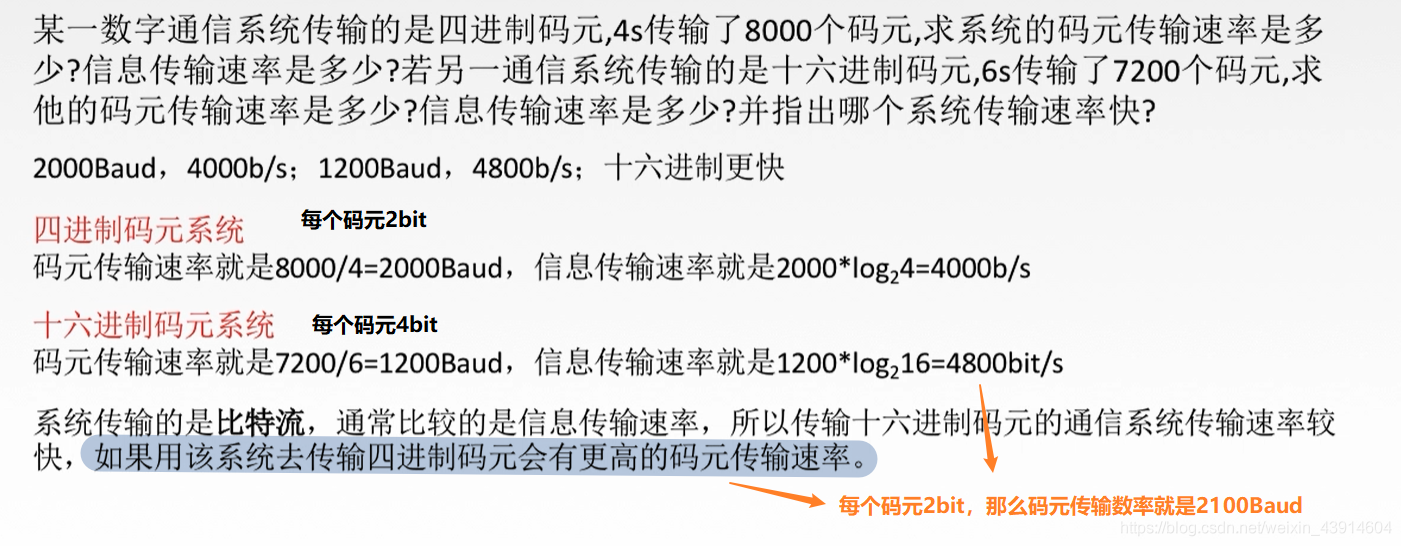

  • 举个栗子加深理解

数据通信模型、方式、数据传输方式、术语 - 图8
