使用贸泽PCB工具快速获取元件库

说明

• 对于硬件工程师来说，绘制元件库是比较耗时费力的，那么有没有一些工具来帮我们快速绘制呢？当然有，以前使用过 TI 的工具，可以快速生成原理图符号和 PCB 库。
• 最近发现贸泽提供了一款非常好用的元件库生成工具，依赖贸泽背后强大的数据库和器件库，很多器件都可以在这里找到，在这里记录和分享给大家；
• 软件特点：可生成原理图符号，PCB 库，3D 封装；支持 altium，cadence 等主流 pcb 软件；
• 软件连接：下载软件

Altium 软件快速生成元件库

Altium Library Loader 1.6 Setup.exe 软件安装

• 根据说明，把安装文件 exe 补全
• 关闭 altium 软件，软件提示只支持 AD17,18,19 版本，但是亲测 AD16 亦可以用。



软件使用

• 打开 altium，并在上面设置目录（这里为 F:altium_loader）下新建原理图库和 pcb 库，还有一张空的原理图如下图

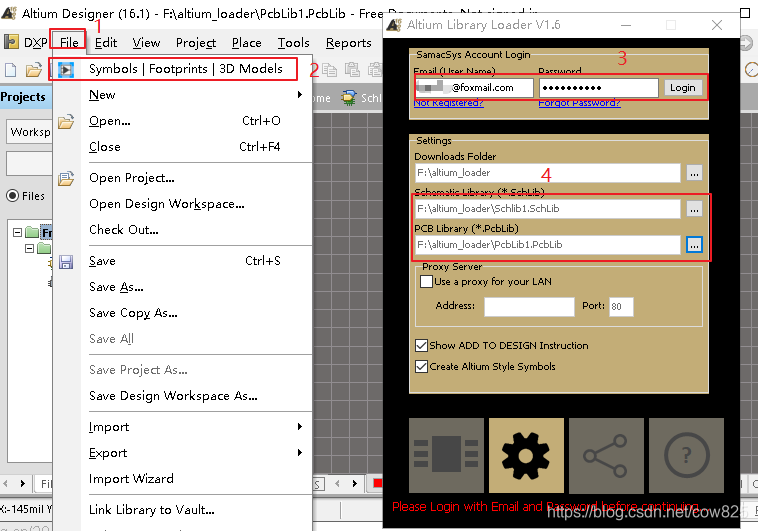

• 在 file/symbols 下打开 altium loader 工具，并登录配置，配置如图（如果没有账号，请注册）

• 搜索器件，并获取原理图符号，pcb 封装以及 3D 封装（一定要在原理图界面操作）

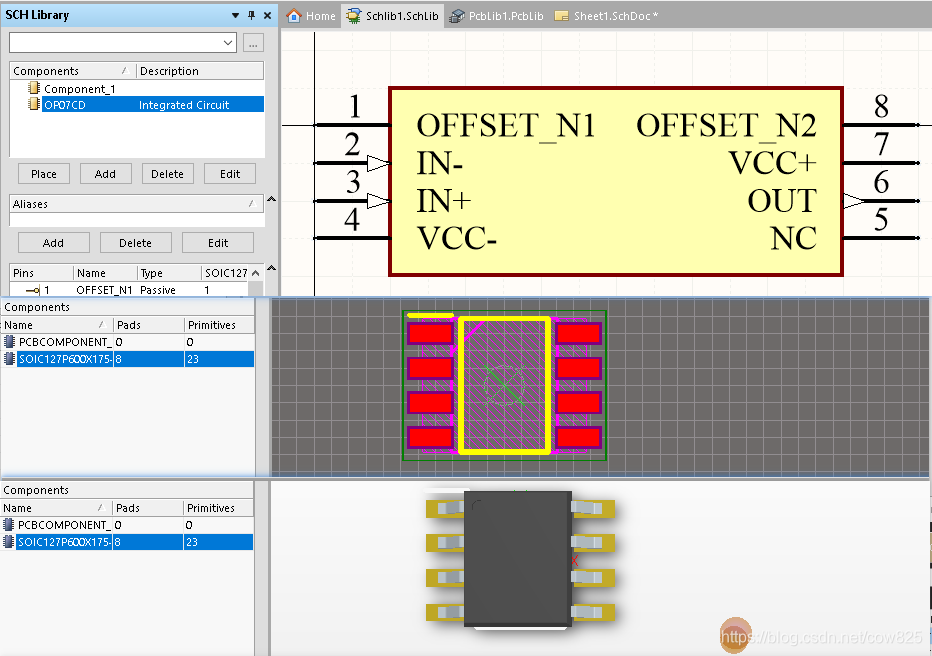

• 查看获取的原理图符号，pcb 封装和 3d 封装：如下图


cadence 快速生成元件库

安装软件

安装 LibraryLoaderSetup2v43.msi 软件，并打开软件开始配置，这里使用 cadence16.6 做演示，如下图

• 设置正常提示如下图：


查找元件 & 生成元件封装

• 搜索元件，会跳到一个网页，用刚才的账号密码登录即可；

• 在网页搜索元件，并下载 ECAD 模型；

• 把 ECAD 文件复制到目标文件夹下，文件会自动处理，如下图

• 用指令生成元件封装，双击 BuildFootprint.bat，配置并生成 pcb 封装，如下图


• 3d 元件和原理图：3d 文件位 std 文件，原理图符号生成待研究
