上拉电阻
上拉电阻主要用于输出端口
为什么称为上拉电阻？

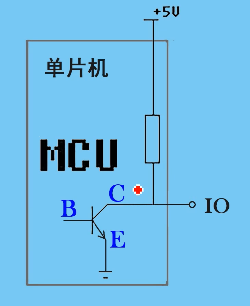

若 B 输出为低电压，那么 C E 处于截止状态, 此时 IO 端口直接连接电源，输出为高电平。
当 B 输出为高电压，那么 C E 处理导通状态，此时电源直接接地(可以理解为 C 点为地)，导致 IO 端口输出为低电平。
关于三极管的原理另外见：
（接不接都会输出高电压，不过如果不接可能导致电路损坏。）
至于这个命名原因我在之后下拉电阻看完看具体来看。
上拉电阻的作用是什么？
上拉电阻有2个作用:1. 限流（截止限流） 2.负载（当C E 导通时）
更确却的说法：
1,在三极管导通的时候，它起到一个虚假的负载，防止因为正负极直接短路造成的线材发热或烧毁三极管。
2,在三极管不通的时候，为后面的用电器提供限流的保险服务，在实际应用中，会防止后面的用电器功率或负载过大，烧毁前面的供电部分电路。这个作用跟保险丝几乎一样。
没有上拉电阻会发生什么？ 可能烧毁电路，看上面的说法
不接无法输出高电平？ 可以
下拉电阻
作用
为输入端口提供一个稳定的低电平
防干扰，防静电击穿
