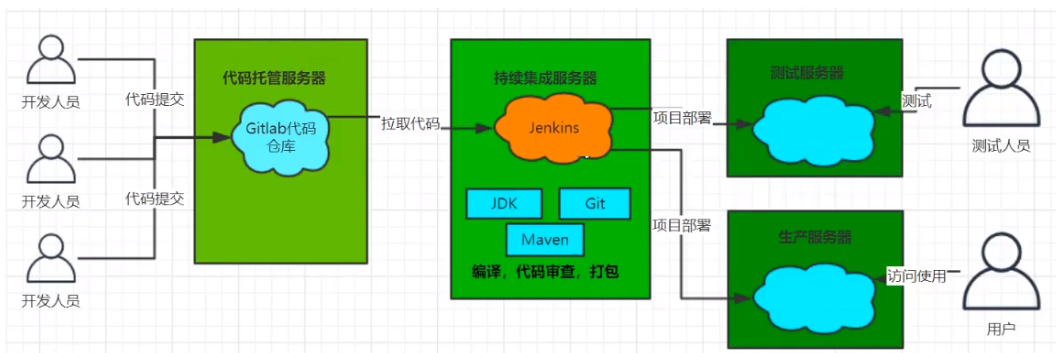

一、介绍


二、安装

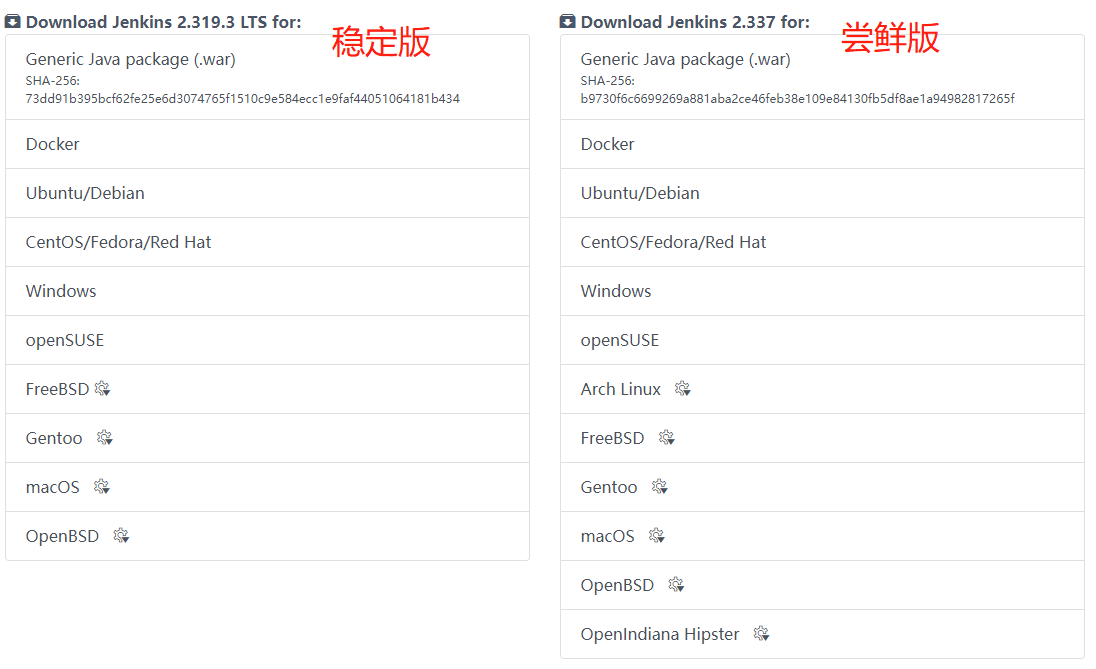

Jenkins官网: https://www.jenkins.io/

2.1 安装方式

2.1.1 Liunx

方式一：直接下载war包，执行java命令启动（推荐）

  1. java -jar jenkins.war

方式二：wget下载安装

2.1.2 Windows

下载软件包双击安装

2.1.3 其他

安装过程中注意事项：

  • 端口指定，默认8080，可自定义。这里自定义为8848

三、基础配置

3.1 初始化配置

  1. 初始界面访问

访问http://[localhost/127.0.0.1/本地ip]:8848/ ，进入初始配置界面

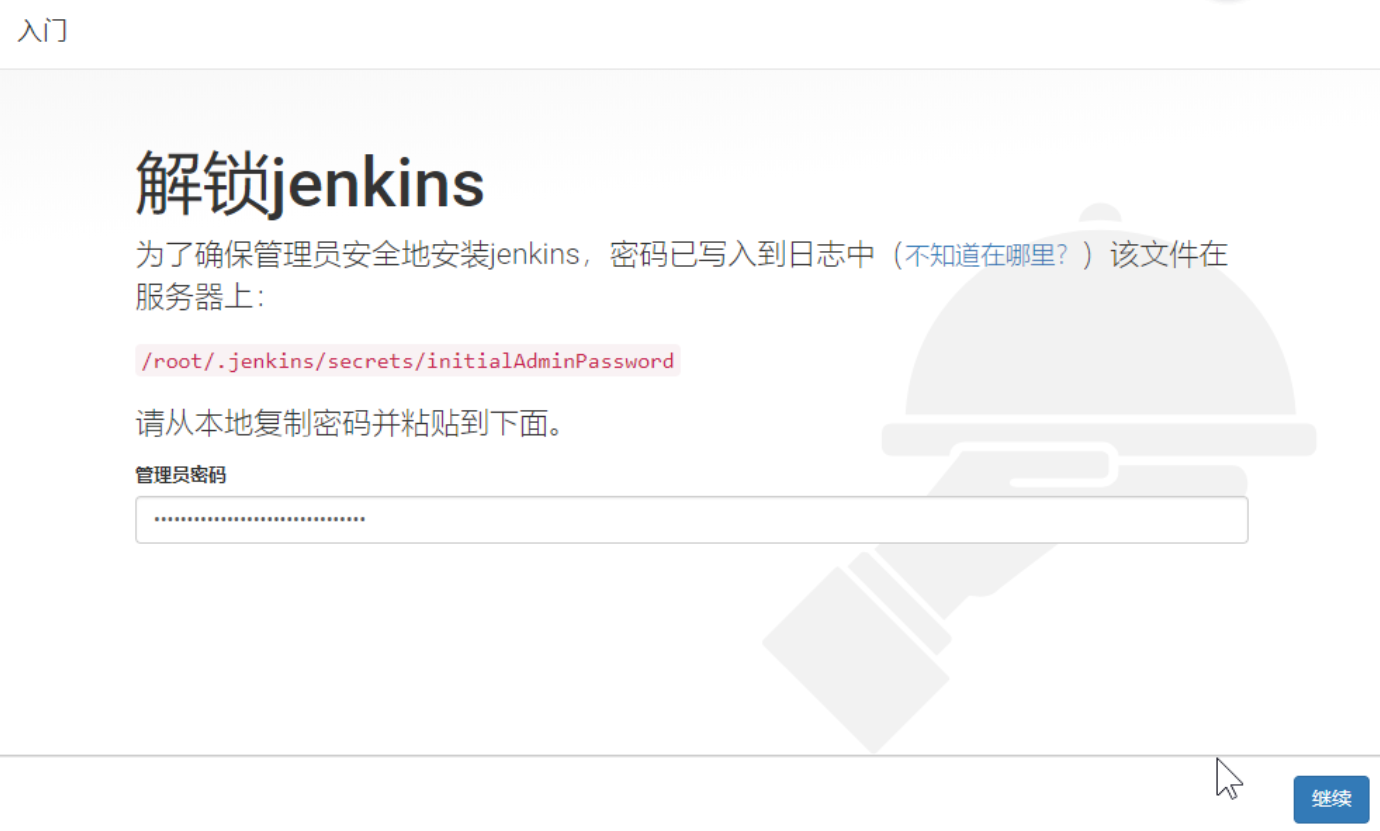

  1. 解锁Jenkins

首次访问界面，会有密码输入，初始密码获取，在访问界面有提示，如下图红色字体
一般，
Linux：/root/.jenkins/secrets/initialAdminPassword
windows：C:\ProgramData\Jenkins.jenkins\secrets\initialAdminPassword 。注意：ProgramData是隐藏文件夹

  1. 初始插件安装

初始插件安装，分为官网推荐和自选择安装，这个根据自己需求来选择，不是很了解的新手可以选择官网推荐安装，推荐安装的插件基本上都是很实用的官方推荐，如：汉化插件等，当然安装后也可在管理界面中选择去卸载的。

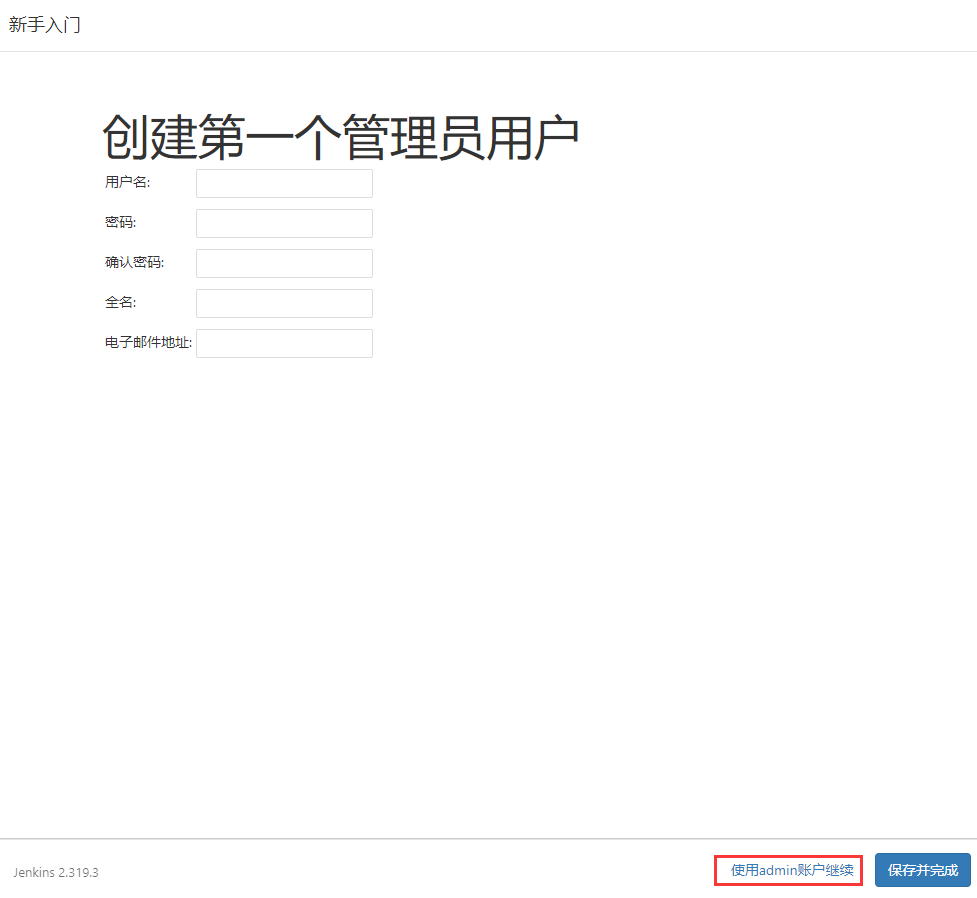

  1. 创建第一个管理员用户

可选操作，也可不创建，不创建可以使用默认的admin用户去登陆使用，密码就是initialAdminPassword中的初始密码

3.2 插件管理

执行目录：Dashboard->Manage Jenkins->Manage Plugins->一级目录->二级目录->…


3.2.1 用户权限管理

功能：用于管理Jenkins用户权限 插件名称：Role-based Authorization Strategy

1.开启权限全局安全配置

setp1: 全局安全配置（一级目录）

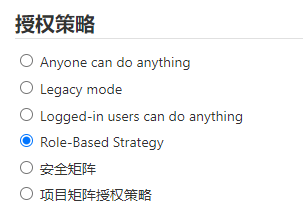

step2：开启基于角色的配置（二级目录）

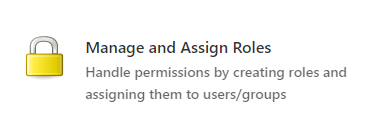

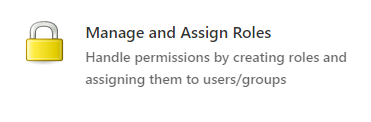

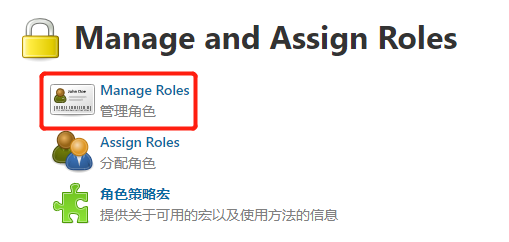

step3：管理和分配角色（一级目录）

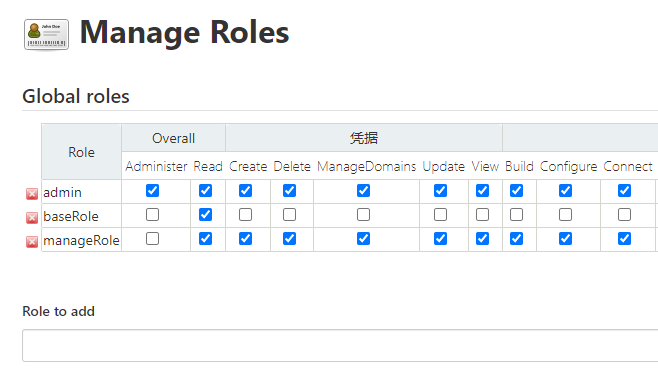

step4：管理角色（二级目录）
setp5：创建角色（三级目录）
默认情况下，具有3种角色，Global roles，Item roles，Node roles

  • Global roles：全局角色，管理员等高级用户可以创建基于全局的角色
  • Item roles：针对某个或者某些项目的角色
  • Slave roles：节点相关的权限


2.创建用户

step1: 用户管理（一级目录）
step2: 新建用户（二级目录）
也可开启用户自己注册模式，详见 3.2.3-4

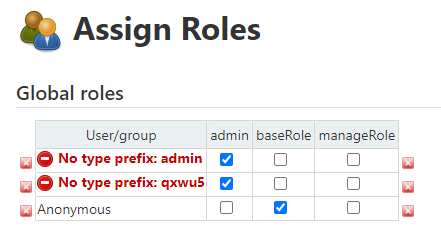

3.给用户分配权限

step1:管理和分配角色（一级目录）
step2:分配角色（二级目录）
step3：新增用户及分配权限（三级目录）
同理，也可分配 itemRole和slaverRole

3.2.2 凭据管理

功能：可用于存储需要密文保护的数据库密码、Gitlab密码信息、Docker私有仓库密码等，方便Jenkins于第三方应用交互。
插件名称：Credentials Binding Plugin 执行目录：Dashboard->Manage Jenkins->凭据管理|配置->一级目录->二级目录->…


1.创建凭据（凭据配置）

step1: 新增凭据（一级目录）

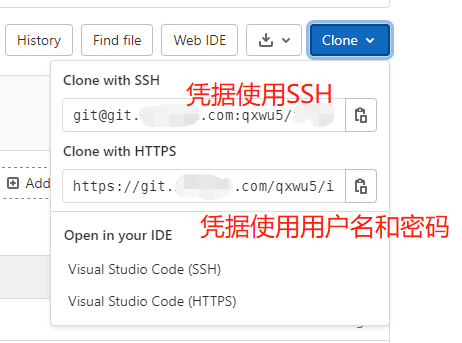

  • Username with password：用户名和密码，如：拉取gitlab代码使用”Clone with HTTPS”时使用
  • SSH Username with private key： 使用SSH用户和密钥，如：拉取gitlab代码使用”Clone with SSH”时使用
  • Secret file：需要保密的文本文件，使用时Jenkins会将文件复制到一个临时目录中，再将文件路径设置到一个变量中，等构建结束后，所复制的Secret file就会被删除。
  • Secret text：需要保存的一个加密的文本串，如Github的api token或钉钉机器人等
  • Certificate：通过上传证书文件的方式


2.管理凭据（Manage Credentials）

可对凭据进行添加域、更新、删除、移动等

3.2.3 其他

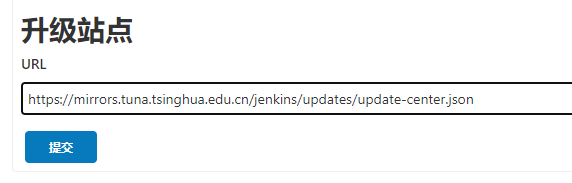

1.下载源配置

修改Jenkins插件下载地址，Jenkins国外官方插件地址下载速度慢，可修改为国内插件地址

  1. 原装：https://updates.jenkins.io/update-center.json
  2. 清华下载源：https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json


2.汉化包配置

功能：用于Jenkins管理界面的汉化 插件名称：Localization: Chinese (Simplified)

如果已经安装官网新版，且使用了推荐插件安装，则默认已经安装了汉化，但是汉化的不够彻底，部分依然是英文显示，有强迫症的同学可以忽略安装。

3.Git配置

功能：安装Git插件和Git工具 ，可用于GitLab代码拉取
插件名称：Git plugin

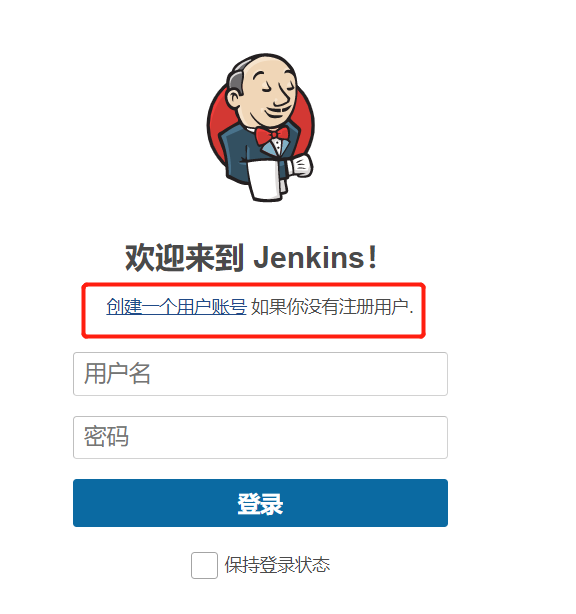

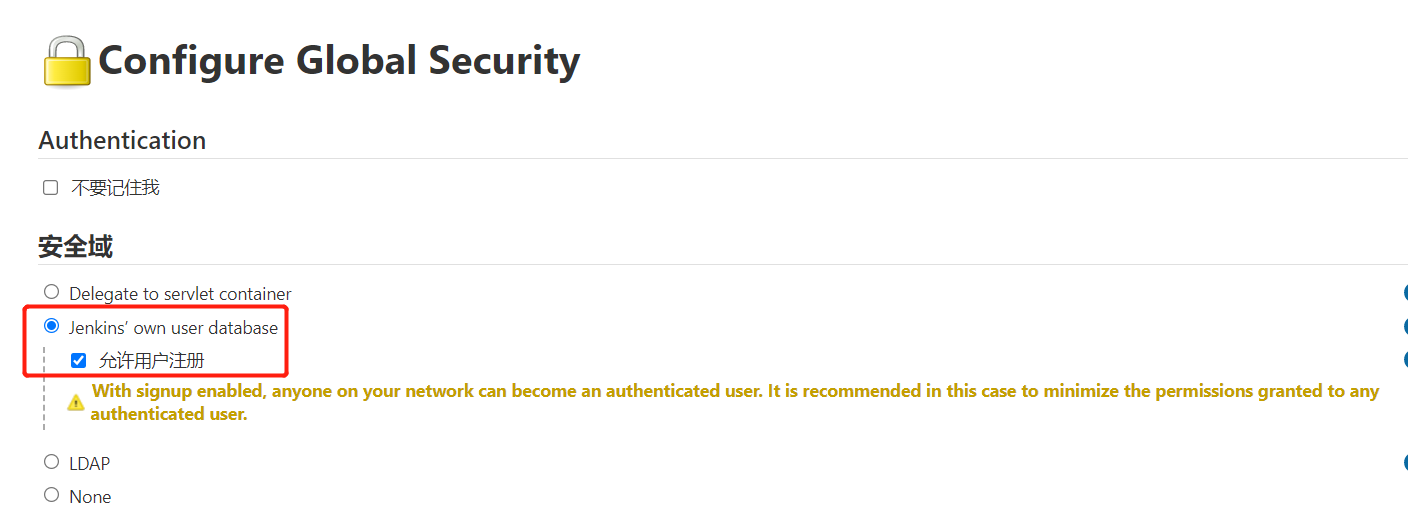

4.开启首页用户注册


3.3 全局工具配置

功能：准备项目使用过程中涉及到的工具及开发环境 执行目录：Dashboard->Global Tool Configuration->一级目录->二级目录->…

step1: Maven配置（一级目录）

Java项目打包工具

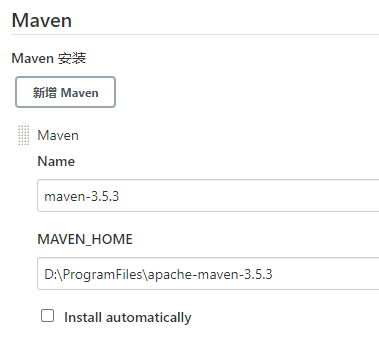

(1)Maven的安装目录

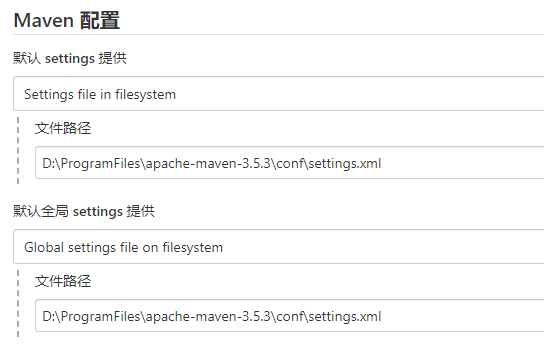

(2) 指定Maven配置文件

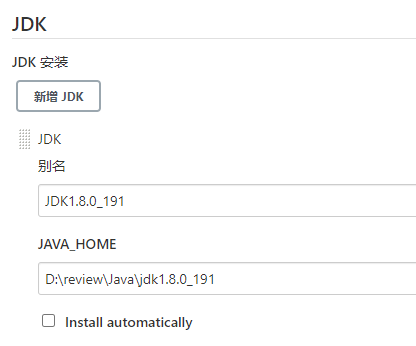

step2：JDK配置（一级目录）

Java服务启动及运行环境

step3: Git配置（一级目录）

Git相关代码仓库（GitLab、GitHub）连接、拉取代码等所需环境

step4: 其他配置(一级目录)

如：Gradle、Ant等，具体根据项目和语言情况选定，如果没有相关配置，可安装对应插件进行添加

3.4 全局属性配置

根据自己的需要进行全局参数配置 Dashboard->Manage Jenkins->Configure System->一级目录

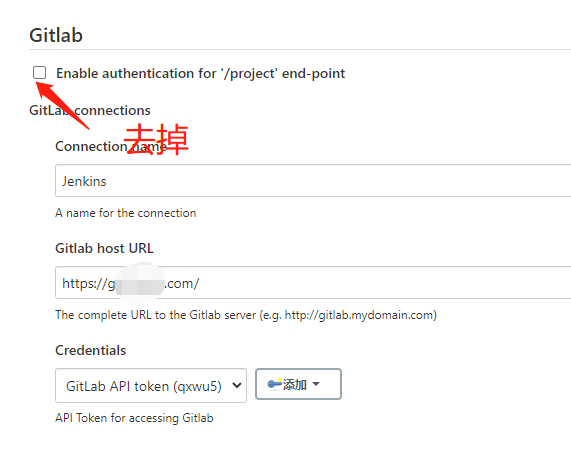

step1：配置GitLab连接（一级目录）

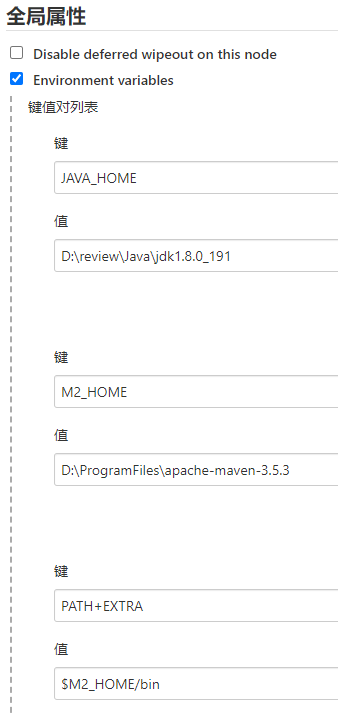

step2：配置Java项目使用的全局变量（一级目录）
以下三个全局变量配置仅供java项目使用

3.5 构建触发器配置

Jenkins常用的5种构建触发器

  • Jenkins内置构建触发器
    • 触发远程构建
    • 前置工程构建后触发（Build after other projects are build）
    • 定时构建（Build periodically）
    • 轮询SCM（Poll SCM）
  • 外置构建触发器
    • GitLab webhook （Build When a change is pushed to GitLab）


3.5.1 触发远程构建

身份验证令牌自定义，一般设置为加密串
例如：
身份令牌为：6666
访问URL为：http://10.x.x.18:8848/job/x-speech-master/build?token=6666
访问方式：可在浏览器直接触发或者通过代码触发该URL进行构建
注意：

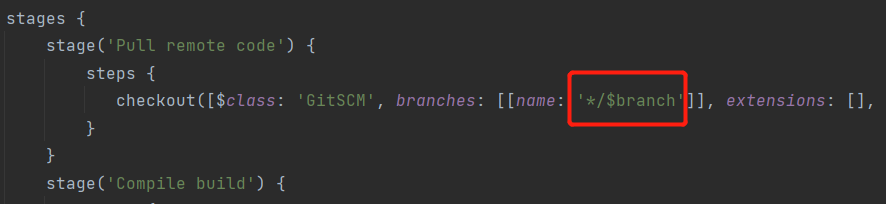

使用这种方式，必须要关掉代码分之选择，且需要将Pipleline脚本中的 $branch替换成指定的分之名称，否则URL触发会没有效果

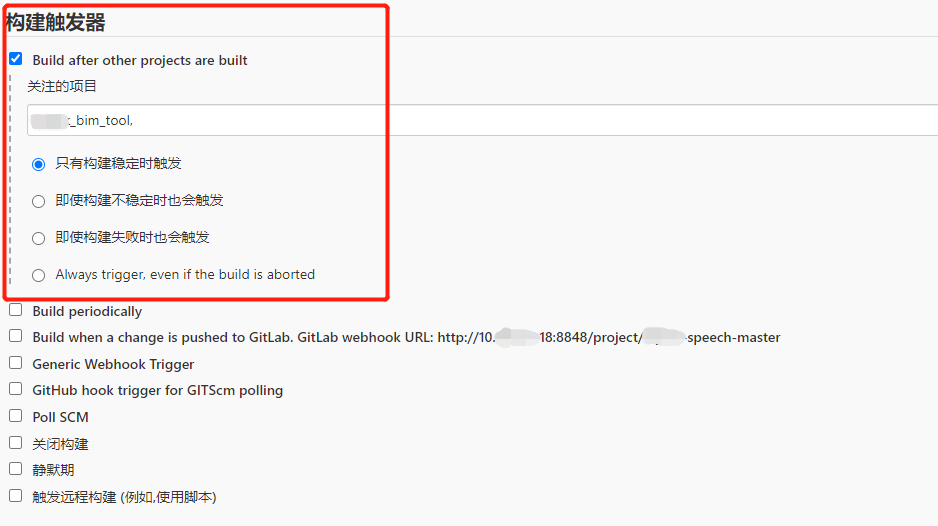

3.5.2 前置工程构建后触发

指定一个或者多个前置工程，当前置工程构建完毕后，会触发当前工程的自动构建
例如：当前工程x-speech-master，前置工程配置为x_bim_tool（多个用逗号隔开），当x_bim_tool构建完成后，x-speech-master会自动构建

3.5.3 定时构建（Build periodically）

定时字符串从左往右分别为： 分 时 日 月 周

  1. H代表形参（以保存配置为准）
  3. 每30分钟构建一次: H/30 * * * *
  4. 每2个小时构建一次: H H/2 * * *
  5. 每天的6点，12点，20点，一天构建3次： (多个时间点中间用逗号隔开) 0 6,12,20 * * *
  6. 每天中午12点定时构建一次： H 12 * * *
  7. 在每个小时的前半个小时内的每10分钟 H(0-29)/10 * * * *
  8. 每两小时一次，每个工作日上午9点到下午5点(也许是上午10:38，下午12:38，下午2:38，下午
  9. 4:38) H H(9-16)/2 * * 1-5

例如，配置每隔两分钟自动进行一次构建

3.5.4 轮询SCM（Poll SCM）

轮询SCM，是指定时扫描本地代码仓库的代码是否有变更，如果代码有变更就触发项目构建。时间设置规则同上。
注意：Jenkins会定时扫描本地整个项目的代码，增大系统的开销，因此轮训间隔时间不建议设置过短。

3.5.5 GitLab webhook

功能：利用Gitlab的webhook实现代码push到仓库，会立即触发项目自动构建。 （提交代码就触发构建） 插件名称：GitLab Plugin

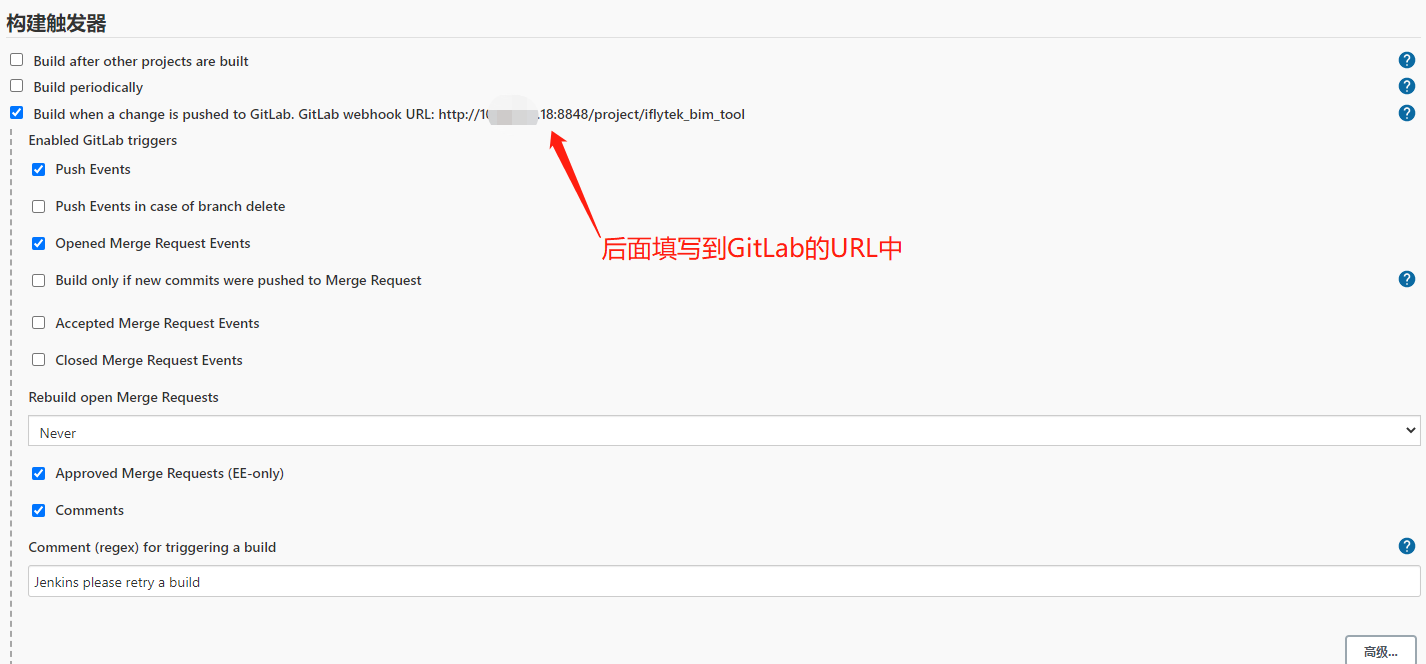

勾选GitLab webhook选项，复制下面的url，应用+保存

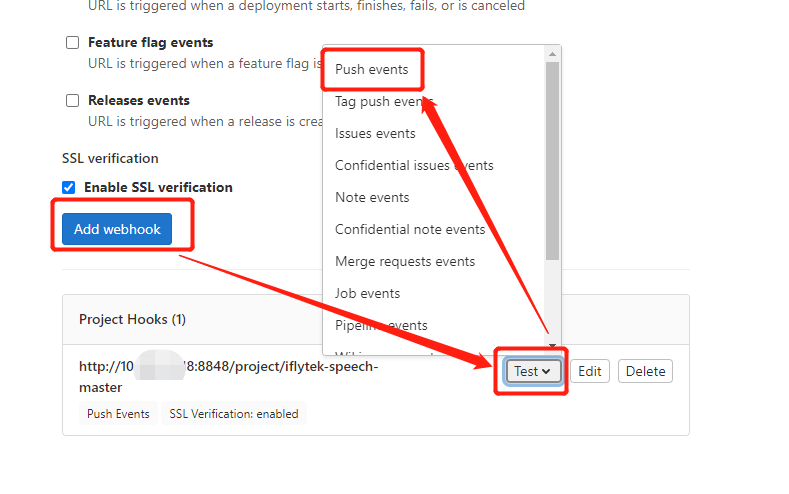

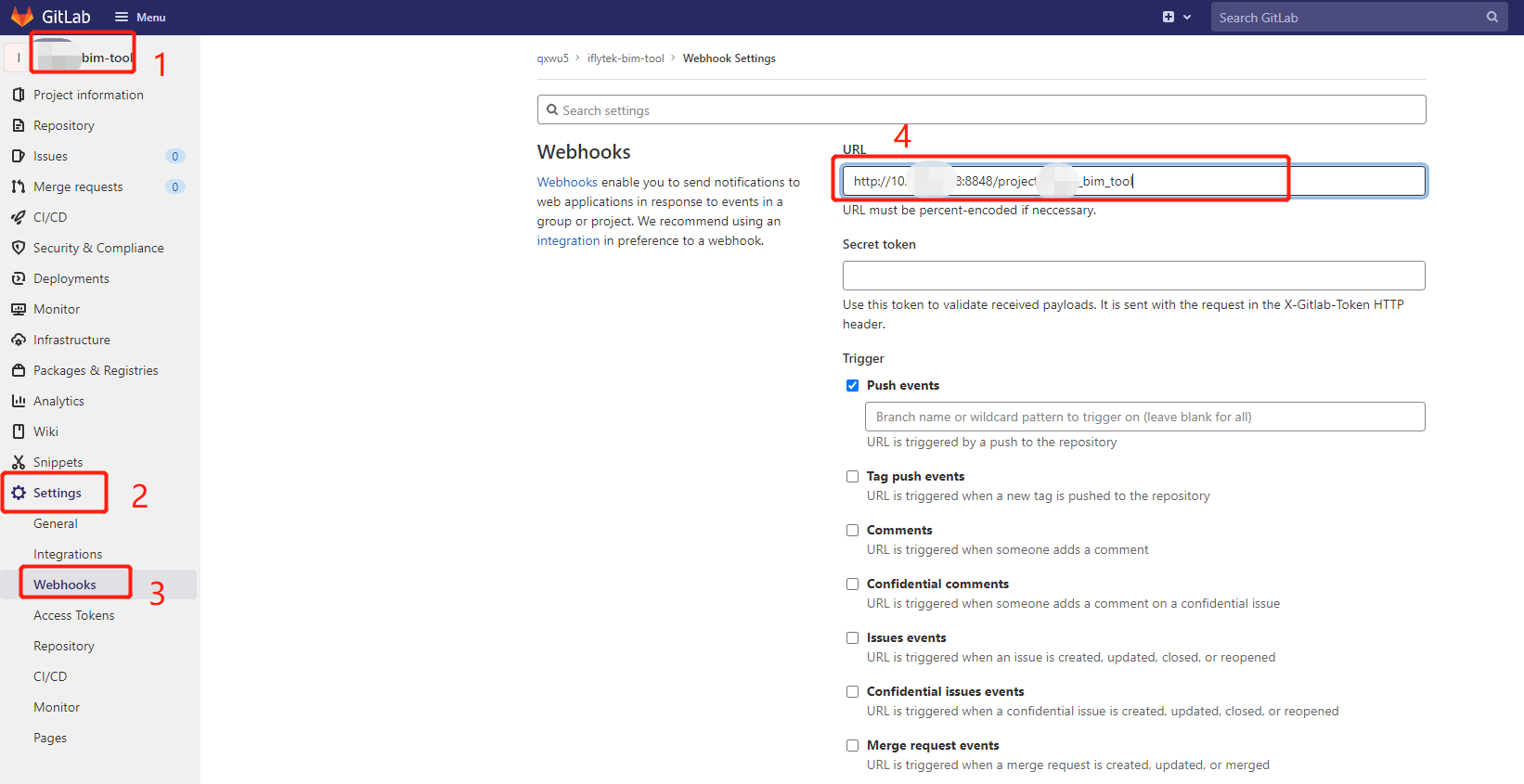

登陆GitLab -> 项目 -> setting -> Webooks ->填写URL，就是上图中URL -> 勾选Push events（默认已经勾选）-> add webhook 保存
注意，这里需要在Jenkins中的 Manage Jenkins->Configure System ，否则测试会报错！！

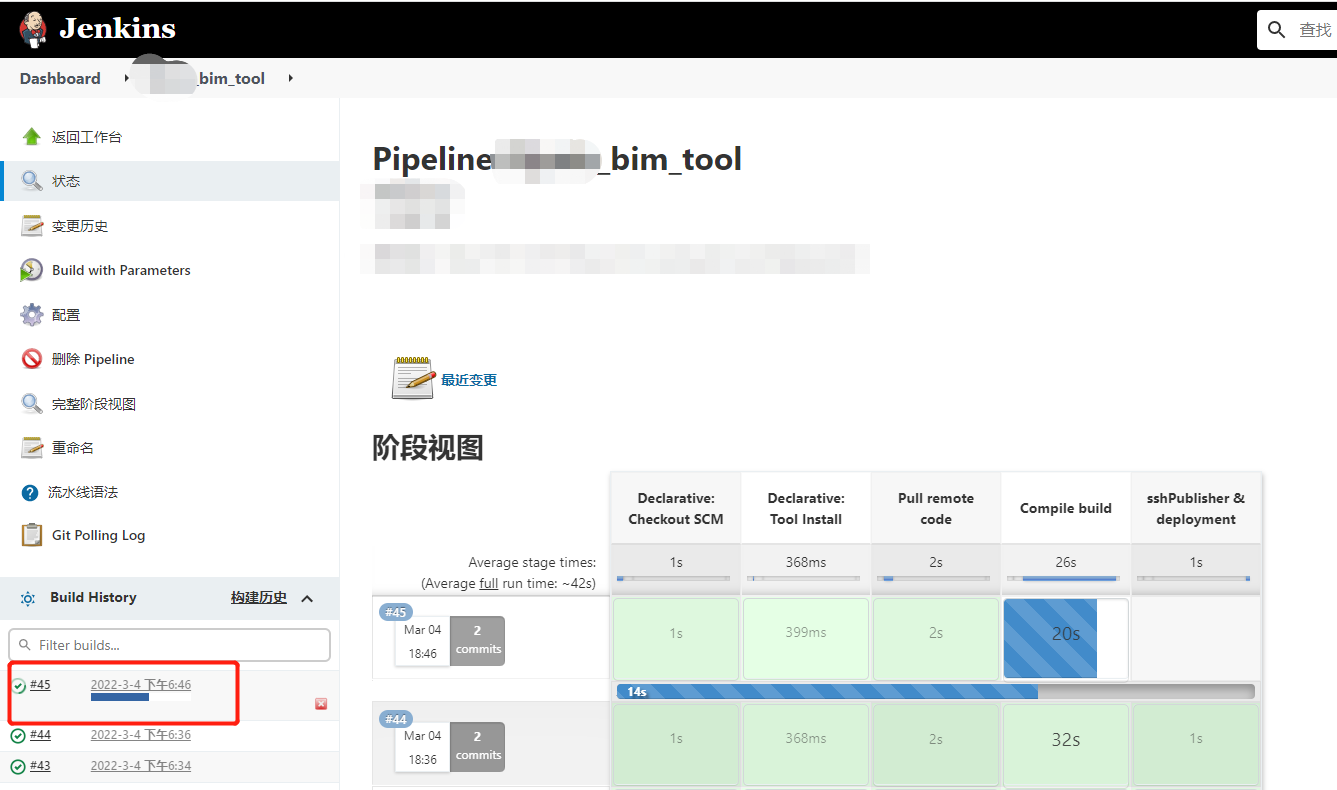

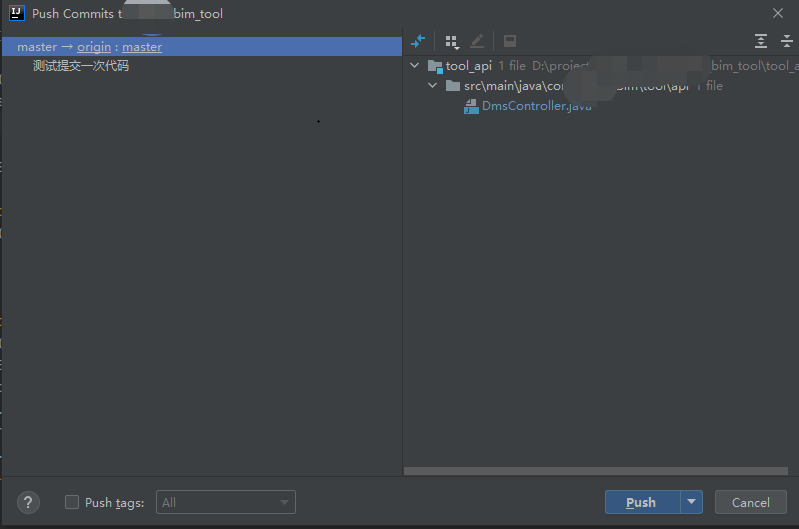

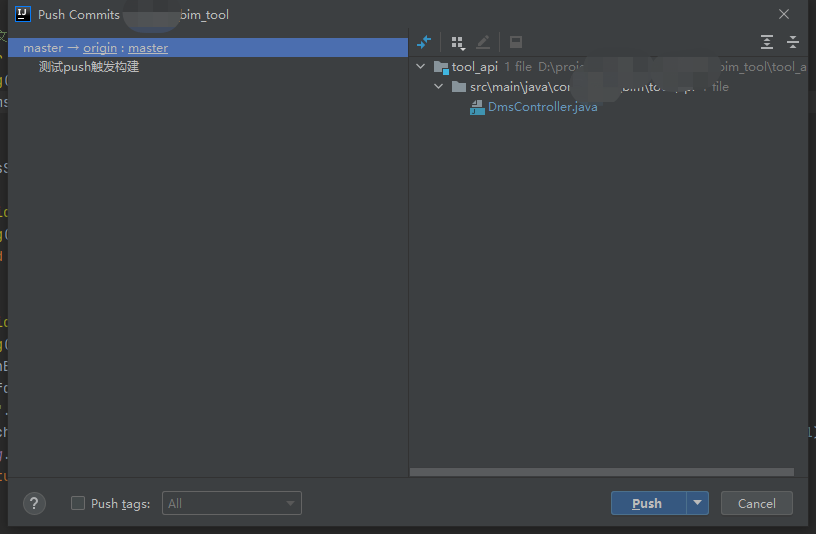

配置成功后，测试，提价代码，会发现触发了构建操作。

四、项目构建

4.1 项目构建类型

4.1.1 项目构建类型介绍

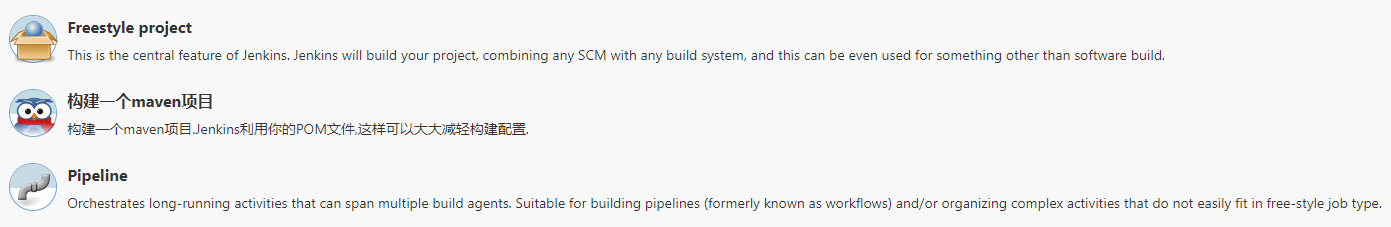

Jenkins中自动构建项目的类型有很多，常用的有以下三种：

  • 自由风格项目（FreeStyle Project）
  • Maven项目（Maven Project）
  • 流水线项目（Pipeline Project）

自由风格项目（FreeStyle Project）

功能：构建自定义风格项目

Maven项目（Maven Project）

功能：构建Maven项目 插件名称：Maven Integration plugin

流水线项目（Pipeline Project）

功能：一套运行在 Jenkins 上的工作流框架，将原来独立运行于单个或者多个节点的任务连接起来，实现单个任务难以完成的复杂流程编排和可视化的工作。 插件名称：Pipeline

  • Pipeline 脚本由 Groovy 语言实现的
  • Pipeline 支持两种语法
    • Declarative(声明式) ： 官方推荐
    • Scripted Pipeline(脚本式) ：早期使用，目前也可兼容使用
  • Pipeline 两种脚本创建方式
    • Jenkins 的 Web UI 界面中编辑脚本
    • 创建Jenkinsfile 脚本文件，放在对应项目中，提交到项目源码库(SVN/GitLab)中,使用时从源代码控制(SCM)中载入 Jenkinsfile（推荐 ）
  • 优缺点
    • 优点
      • 代码：以代码的形式实现，通常被检入源代码控制，使团队能够编辑，审查和迭代其传送流程。
      • 持久：无论是计划内的还是计划外的服务器重启，Pipeline都是可恢复的。
      • 可停止：可接收交互式输入，以确定是否继续执行Pipeline。
      • 多功能：支持现实世界中复杂的持续交付要求。支持fork/join、循环执行，并行执行任务的功能。
      • 可扩展：插件支持其DSL的自定义扩展 ，以及与其他插件集成的多个选项。
      • 集成：灵活度较高、便于集成大型的分布式项目及各种集成docker、k8s等
    • 缺点
      • 脚本编写需要了解Groovy语法规则。不过官方提供了流水线语法成功工具，简单使用问题不大。

综上，每种类型的构建都可以完成一样的构建过程与结果，只是在操作方式、灵活度等方面有所区别，可以根据自己的需求和习惯来选择。推荐使用流水线项目类型。

4.2 项目构建实战

4.2.1 自由风格项目

TODO

4.2.2 Maven项目

TODO

4.2.3 流水线项目

通用配置： Maven：apache-maven-3.5.3 JDK：jdk1.8.0_191 Git：GitLab 脚本：

  • Jenkins-Pipline脚本（通用）
  • Linux-shell脚本（仅Linux服务器项目部署使用）
  • windows-bat脚本（仅windows服务器项目部署使用）

服务器环境介绍： Linux：

  • 47.x.76.227
    • JDK（已安装配置）
    • 项目一（待部署）

windows：

  • 10.x.29.18
    • Jenkins、Maven、JDK（已安装配置）
    • 项目二（待部署）

项目一：Liunx-Java-springboot项目构建及发布流程

1.项目创建

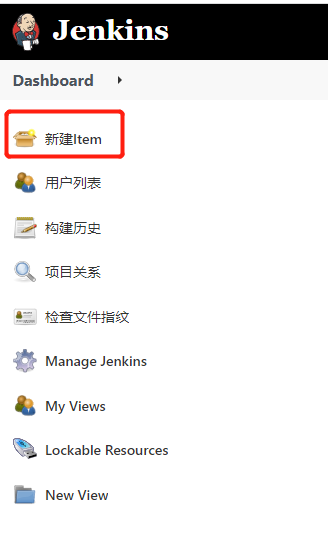

step1：新建项目
step2: 项目命名及配置项目框架类型选择

2.项目配置

（1）General配置

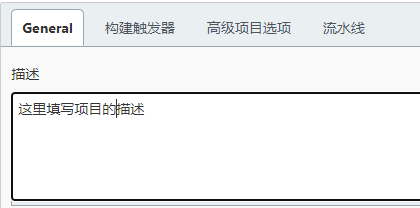

step1：项目描述配置（可选）
step2：GitLab连接配置选择（必填，见3.4 step1中配置）
step3：项目全局参数配置（可选）
多种参数可供选择配置，可在Web UI 或 脚本中灵活使用

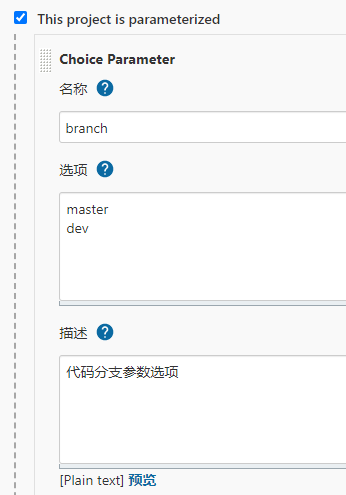

例如：选择 Choice Parameter，配置代码分支
1) 配置示例
2）引用：$名称

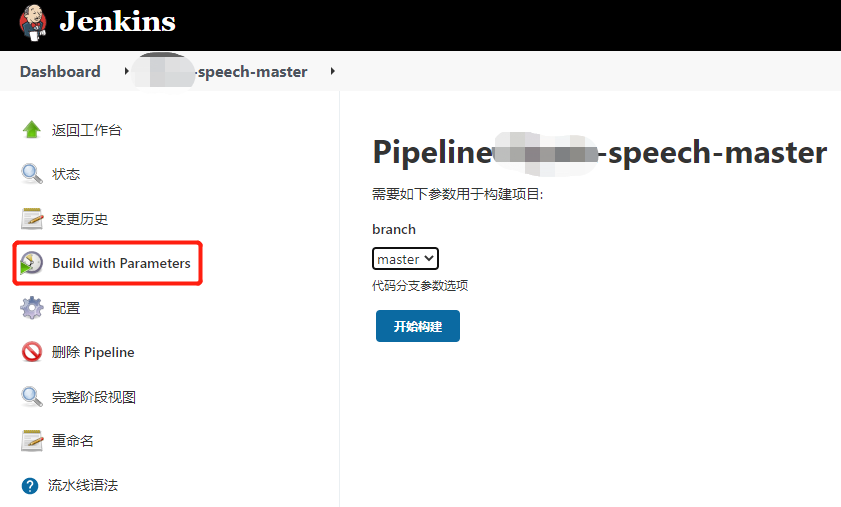

3）页面效果
不配则没有该菜单选项

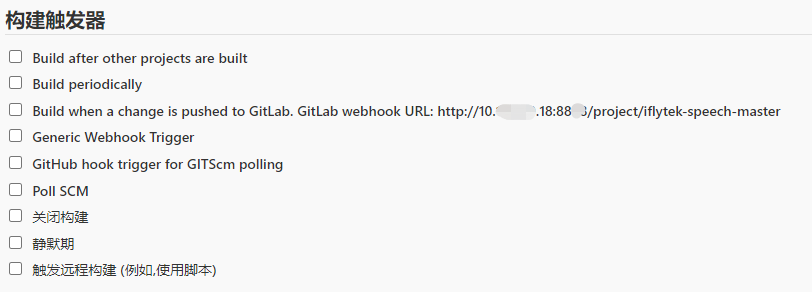

（2）构建触发器配置（可选）

不配置则进行手动触发构建（详见3.5 构建触发器配置）

（3）流水线配置

step1：流水线定义配置（必填）

Pipeline有两种配置方式：

  • 方式一：Pipeline Script （脚本写在 Web UI 上）
  • 方式二：Pipeline script from SCM（建立脚本文件由GitLab托管）


方式一：Pipeline Script

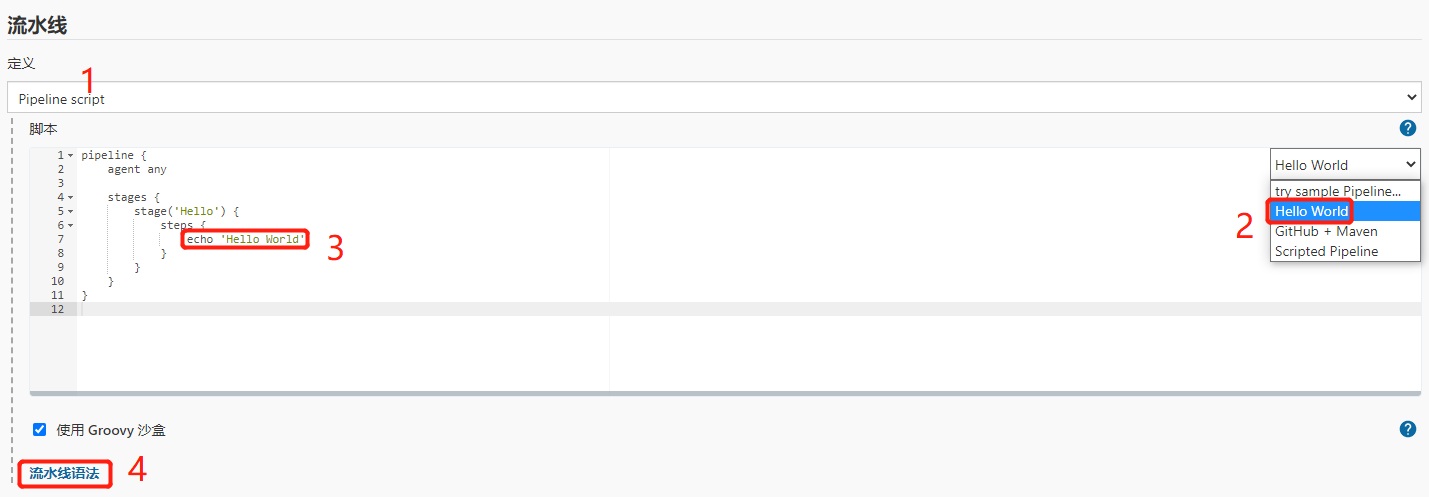

1）选择一个脚本模板，保留模板结构，替换模板中脚本代码，脚本代码编写，可辅助使用流水线语法

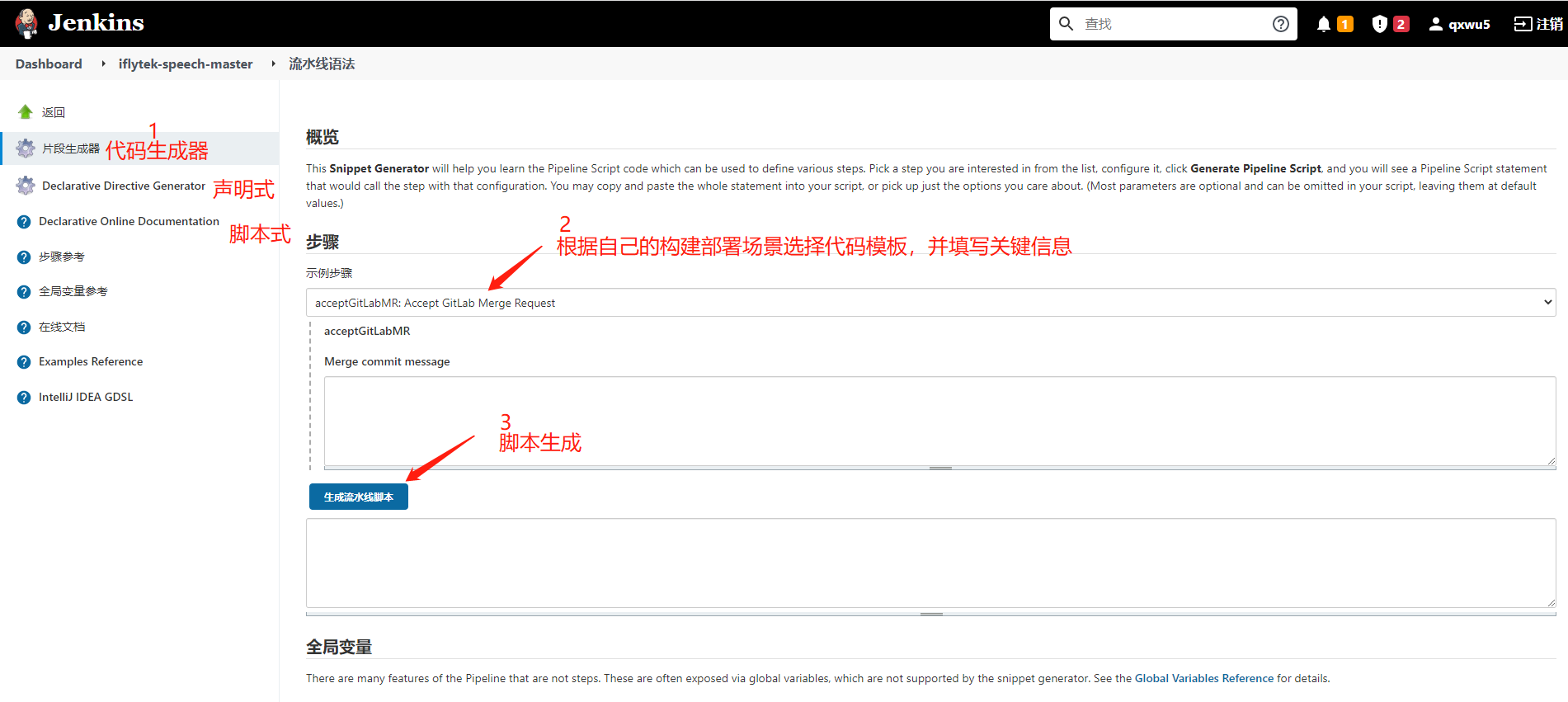

2）流水线生成器Web UI 界面介绍
方式二：Pipeline script from SCM
1）填写相关信息

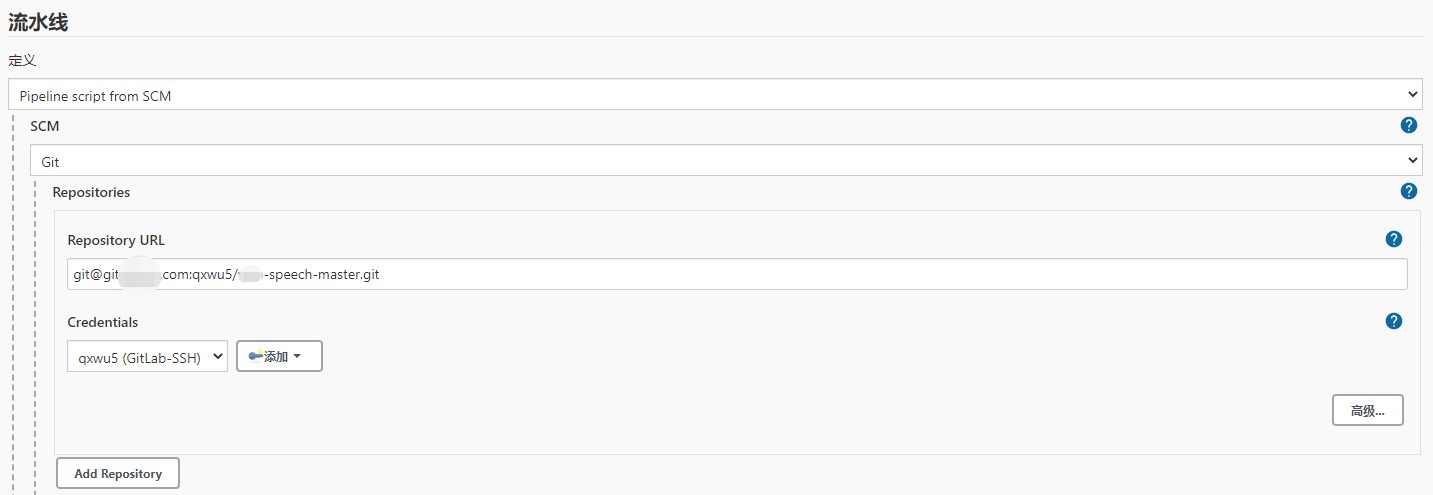

  1. 填写Git信息（必填）

注意：

  1. 添加分支，根据自己的业务进行自定义添加（必填）

注意：此处不能使用 $branch项目全局变量，执行会报错

  1. 脚本路径（必填）

默认为Jenkinsfile（可改，但不推荐修改，区分大小写）
注意：此处的名字要和后面的脚本文件名字一一对应

2) 脚本文件创建

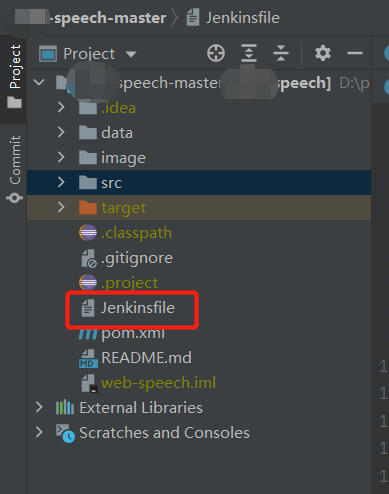

在项目工程的根目录中，创建文件名为Jenkinsfile（脚本路径名字修改了则做对应调整）的脚本文件
3）将脚本代码复制到Jenkinsfile中，保存，提交到Gitlab仓库中，构建时Jenkins会自动检出文件中的脚本进行执行

3.Jenkins-Pipeline脚本编写
pipeline {
    agent any
    tools {
        maven 'maven-3.5.3'
    }
    stages {
        stage('Pull remote code') {
            steps {
              echo "位置1：这里替换GitLab代码拉取的配置信息"
            }
        }
        stage('Compile build') {
            steps {
              echo "位置2：这里替换Maven构建命令信息"
            }
        }
        stage('sshPublisher & deployment') {
            steps {
              echo "位置3：这里替换jar包替换备份及服务重启"
            }
        }
    }
}

脚本执行步骤：
第一步：从GitLab中拉取代码（位置1）
第二步：将拉取的代码打包成jar（位置2）
第三步：将jar包上传到指定服务器（位置3）
第四步：备份、替换、重启服务（位置3）

具体执行步骤明细：

需要借助流水线语法进行脚本生成

（1）第一步：从GitLab中拉取代码

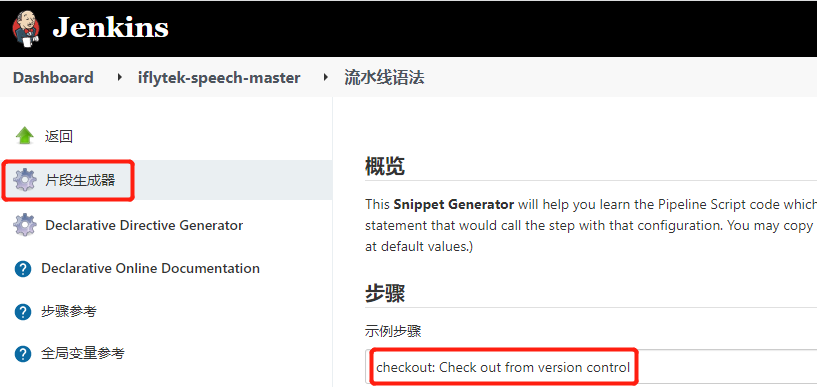

选择：checkout：Check out from version control
填写信息

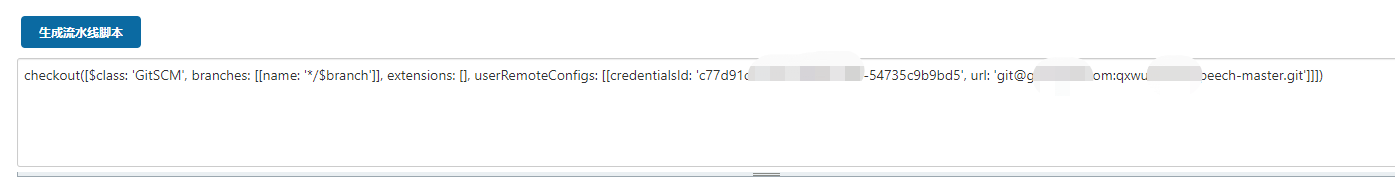

生成流水线脚本，复制脚本替换掉结构模板中-位置1处的注释，实现代码拉取

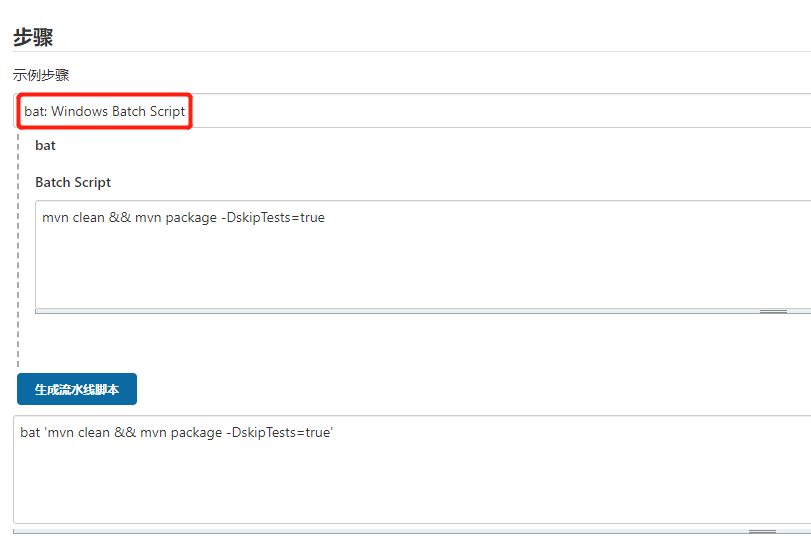

（2）第二步：将拉取的代码打包成jar

Jenkins调用配置的maven工具将拉取的代码打包成jar包，选择：bat：Windows Batch Script（注意：由于Maven工具是装在windows服务器上的，所以调用需要使用bat，调用Linux中的Maven则不能使用该方式，应当使用sh：shell Script），复制脚本替换掉结构模板中-位置2处的注释，实现打包功能

mvn clean && mvn package -DskipTests=true

bat 'mvn clean && mvn package -DskipTests=true'

（3）第三步：将jar包上传到指定服务器 ，第四步：备份、替换、重启服务

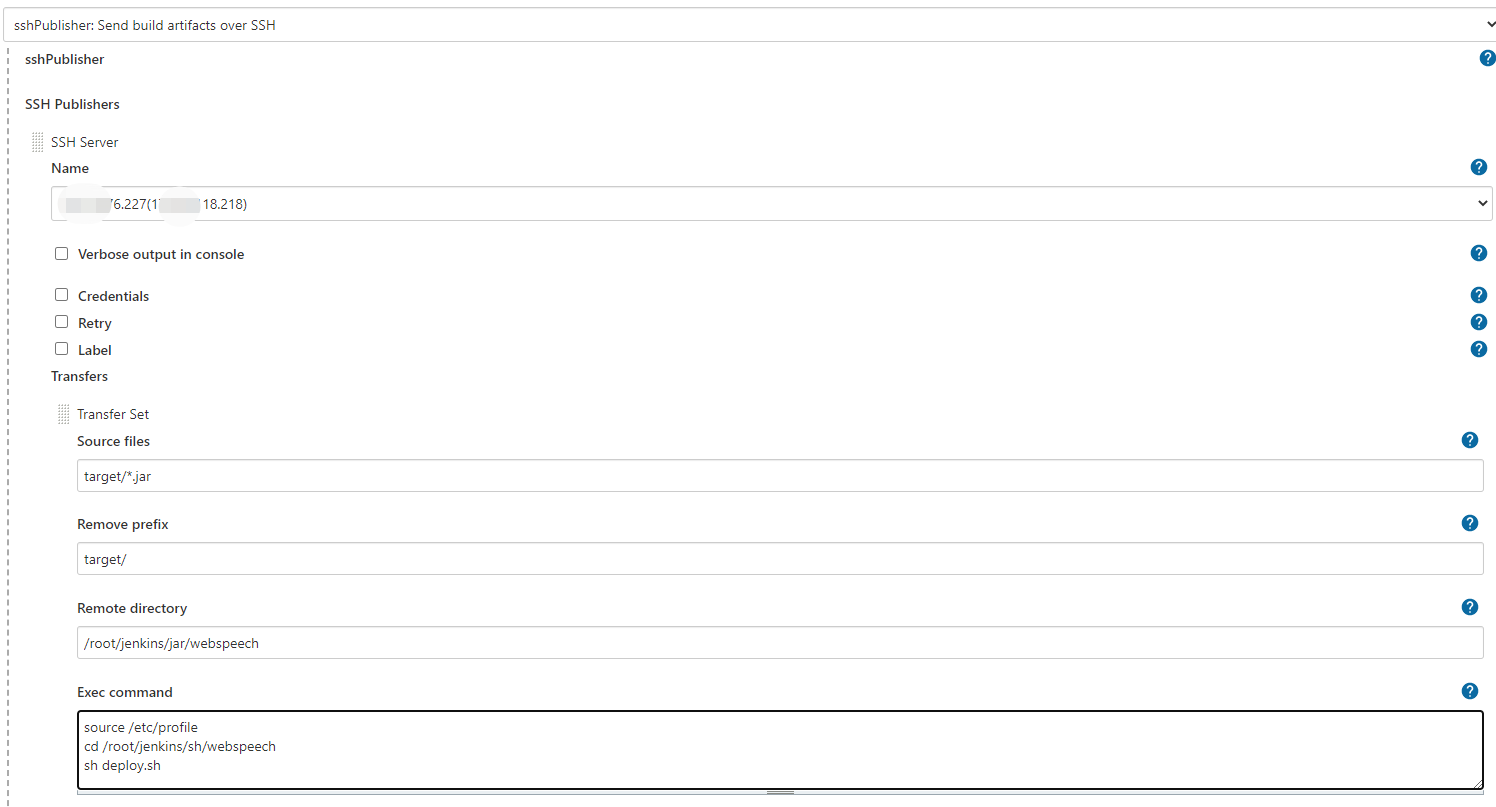

第三四步可在一个代码生成器中完成（也可拆开，拆开第四步需要重新连接远程Linux服务器，因此我放在一步完成），选择：sshPublisher：Send build artifacts over SSH

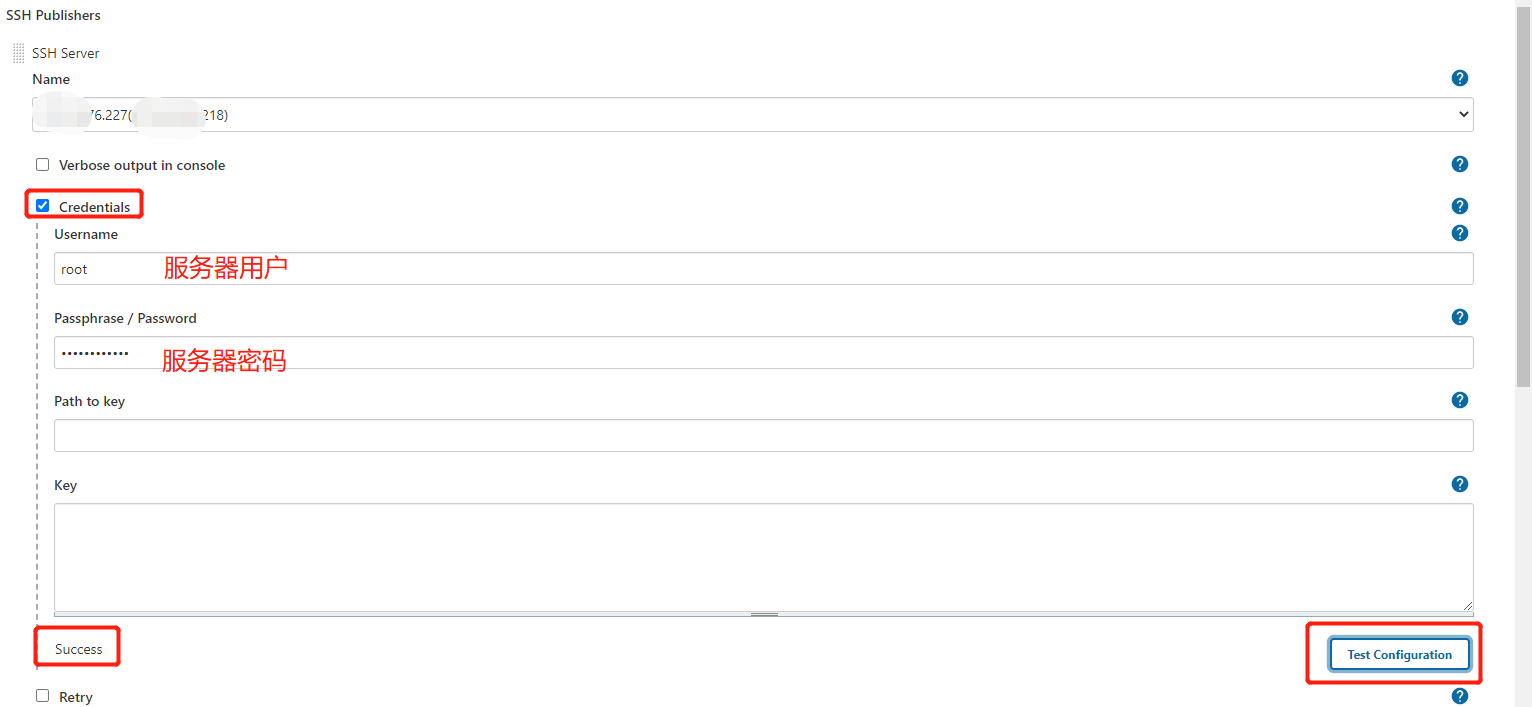

  • SSH-Server-name为目标服务器，已在凭据中配置好了，选择即可，但是需要勾选Retry进行服务器验证
  • Source files ：打包的jar位置（一般在jenkins安装目录下的workspace目录下，参考：C:\ProgramData\Jenkins.jenkins\workspace\项目名称\target）, 格式严格按照截图中填写，有些时候会带上项目名称（有坑，注意避让）
  • Remote Prefix：移除前缀，可不填
  • Remote directory：jar包上传到的远程目录，上传路径可自定义
  • Exec Commond：上传完jar后，继续执行操作命令进行后续操作

Exec Commond，这里执行的是第四步：备份、替换、重启服务的操作，发布的命令我写在了shell脚本（脚本需要授权 chmod +x）中了，也可直接在此处写Linux执行命令的代码，但是会不通用，建议写成shell脚本（此处有坑，详见六）。
点击生成流水线脚本，复制脚本替换掉结构模板中-位置3处的注释，完成服务替换、备份、重启相关功能。

target/*.jar
target/
/jenkins/jar/issue

source /etc/profile
cd /root/jenkins/sh/issue
sh deploy.sh

#!/bin/bash

#上传的jar目录
tmp_dir="/root/jenkins/jar/xxx"
#部署目录
dir="/xxx/xxx/xxx"
#名称
projectName="xxx-speech-1.0.x.RELEASE"
# 配置类型
profiles=test

echo "上传的jar目录："$dir", 部署目录："$tmp_dir", 项目名称："$projectName", 配置类型："$profiles

if [ -f "$dir/${projectName}.jar" ];then
mv $dir/${projectName}.jar $dir/${projectName}.jar-`date "+%Y%m%d_%H%M%S"`
cp $tmp_dir/${projectName}.jar $dir/${projectName}.jar
echo "清除进程"
ps aux | grep ${projectName}.jar | grep -v "grep" | awk '{print "kill -9 "$2}' | sh
echo "启动服务"

nohup java -jar $dir/${projectName}.jar --spring.profiles.active=$profiles >/dev/null 2>&1 &
sleep 5s
echo "服务启动完毕"
else
echo "服务启动失败"
fi
echo "结束发布"

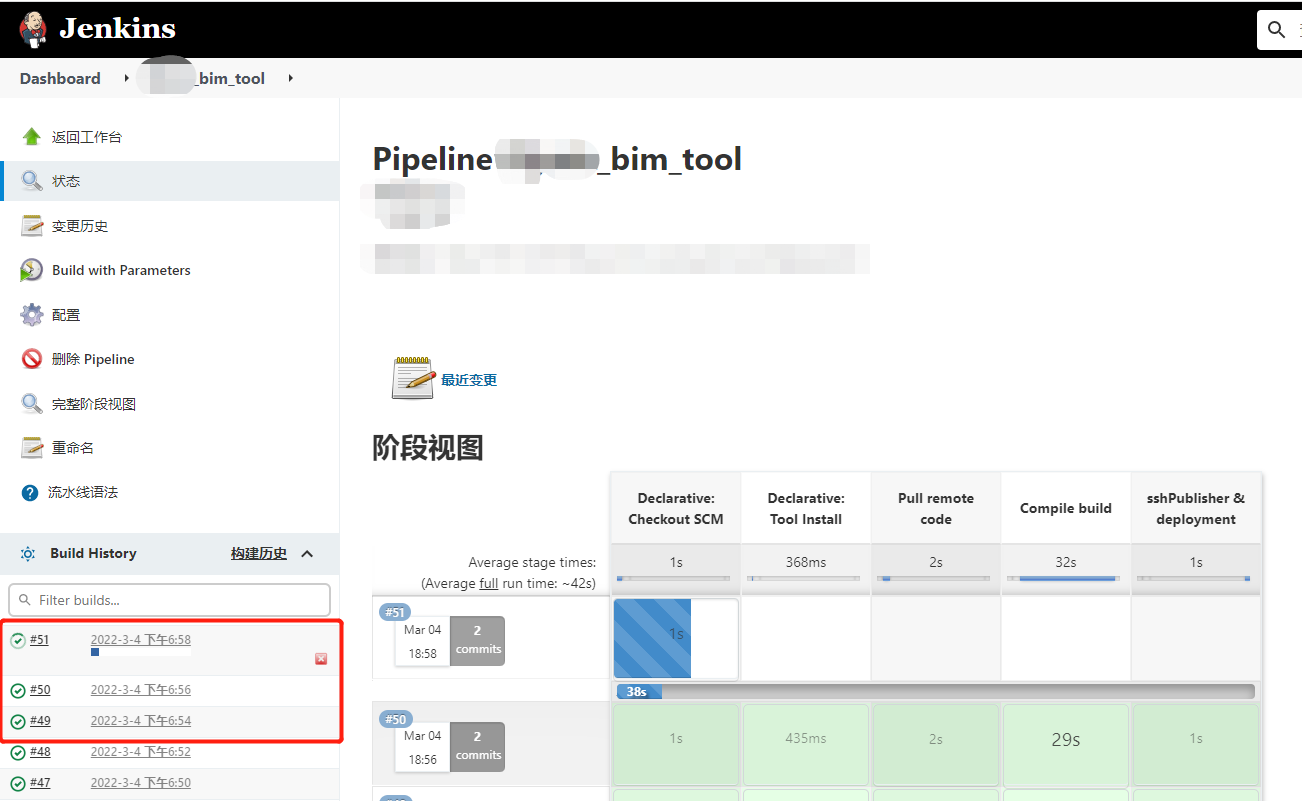

4.发布

根据Jenkins钩子的配置策略会执行相应的触发构建操作。

项目二：Windows-Java-springboot项目构建及发布流程

1.项目创建

同项目一

2.项目配置

同项目一

3.Jenkins-Pipeline脚本编写

（1）第一步：从GitLab中拉取代码

同项目一

（2）第二步：将拉取的代码打包成jar

同项目一

（3）第三步：将jar包上传到指定服务器，第四步：备份、替换、重启服务

这里的目标服务器和Jenkins同在一台服务器，所以省去了远程连接目标服务器的操作，直接执行windows命令即可完成第三四步骤，复制脚本替换掉结构模板中-位置3处的注释，完成服务替换、备份、重启相关功能。

E:
cd E:\review\dev_3.0\bin
call stop_dms_3.1.x.bat
del /f E:\review\dev_3.0\lib\bim-dms-*.jar
copy %WORKSPACE%\target\bim-dms-*.jar E:\review\dev_3.0\lib
call start_dms_3.1.x.bat

@echo off
set JAR=tool_server-0.0.1-SNAPSHOT.jar
@echo %JAVA_HOME%
set JENKINS_NODE_COOKIE=DONTKILLME
start javaw -Dhudson.util.ProcessTree.disable=true -Dfile.encoding=UTF-8 -jar ..\lib\%JAR% --server.port=9901 --spring.profiles.active=dev
exit

@echo off
set port=9901
for /f "tokens=1-5" %%i in ('netstat -ano^|findstr ":%port%"') do (
    echo kill the process %%m who use the port %port%
    taskkill /f /pid %%m
)

4.发布

同项目一

五、其他操作

  1. 代码分支选择 TODO
  2. 服务器间远程传输问题（SSH）TODO

六、构建过程中遇到的问题

问题1：Jenkins启动杀死衍生进程

现象描述：Jenkins执行脚本启动目标服务，脚本运行成功并正常结束，目标服务未重启成功。
场景：Jenkins Pipeline Job，执行脚本（Linux-shell/windows-bat），用脚本来停止、换包、启动目标服务，当Jenkins Pipeline Job执行完成后，发现后台目标服务进程没有正常启动

本质原因：Jenkins会在构建完成后，默认使用processTreeKiller杀掉了所有子进程（衍生进程）
问题处理：

  1. 没有合理设置环境变量BUILD_ID、JENKINS_NODE_COOKIE
    1. 对于Jenkins普通Job，更改Jenkins的ProcessTreeKiller寻找的环境变量BUILD_ID
    2. 对于Jenkins Pipeline Job，使用 JENKINS_NODE_COOKIE 代替BUILD_ID
  2. 执行nohup java -jar xxx.jar &命令时已经离开了该 job 的WORKSPACE
    1. Jenkins提供了hudson.util.ProcessTree.disable和hudson.util.ProcessTreeKiller.disable两个属性来控制衍生程序，值为true将禁用此特性。hudson.util.ProcessTree.disable从Jenkins 1.260开始使用，而使用1.315之前的Hudson时只能使用hudson.util.ProcessTreeKiller.disable，为了版本兼容，在Jenkins 1.260后这两个属性都可能使用，建议使用1.260之的Jenkins用户使用hudson.util.ProcessTree.disable属性。
  3. ssh管道到其他node执行nohup java -jar xxx.jar &时环境变量缺失
    1. source /etc/profile 刷新环境变量，使得在当前终端中有效
  4. 子进程没有足够的时间启动
    1. 保证服务时间正常启动 ,例如延时5秒
      1. Linux ：sleep 5s
      2. Windows：ping 127.0.0.1 -n 5>nul （约延时5s）
