本文描述了如何使用 Kuboard / Kuberenetes 对接 Rook 安装的 CephFS 作为存储类，并完成如下场景：

  • 安装 Rook - Ceph
  • 创建 StorageClass，动态提供存储卷
  • 绑定 PVC 到 Pod
  • PVC 相关操作
    • 扩容
    • 克隆
    • 快照
    • 从快照恢复

      前提条件

  • 您已经安装了 Kubernetes 集群，且集群版本不低于 v1.17.0，安装方法请参考 安装 Kubernetes 集群；
    • Kubernetes 集群有至少 3 个工作节点，且每个工作节点都有一块初系统盘以外的 未格式化 的裸盘（工作节点是虚拟机时，未格式化的裸盘可以是虚拟磁盘），用于创建 3 个 Ceph OSD；
    • 也可以只有 1 个工作节点，挂载了一块 未格式化 的裸盘；
    • 在节点机器上执行 lsblk -f 指令可以查看磁盘是否需被格式化，输出结果如下： ```bash lsblk -f NAME FSTYPE LABEL UUID MOUNTPOINT vda └─vda1 LVM2_member eSO50t-GkUV-YKTH-WsGq-hNJY-eKNf-3i07IB ├─ubuntu—vg-root ext4 c2366f76-6e21-4f10-a8f3-6776212e2fe4 / └─ubuntu—vg-swap_1 swap 9492a3dc-ad75-47cd-9596-678e8cf17ff9 [SWAP] vdb
  1. <br />如果 FSTYPE 字段不为空，则表示该磁盘上已经被格式化。在上面的例子中，可以将磁盘 vdb 用于 Ceph 的 OSD，而磁盘 vda 及其分区则不能用做 Ceph 的 OSD。
  3. - 您已经安装了 Kuboard，且 Kuboard 版本不低于 v2.0.5，安装方法请参考 [安装 Kuboard](https://kuboard.cn/install/v3/install.html)；
  4. <a name="RHiaC"></a>
  5. ## 安装 Rook - Ceph
  7. ---
  9. 本章节参考 [Rook Ceph Storage Quickstart(opens new window)](https://rook.io/docs/rook/v1.5/ceph-quickstart.html)在 Kubernetes 集群上快速安装了一个 Ceph 集群。
  11. - 执行如下命令安装 Rook - Ceph 集群
  12. ```bash
  13. kubectl create -f https://kuboard.cn/statics/learning/ceph/rook-1.5.4/crds.yaml
  14. kubectl create -f https://kuboard.cn/statics/learning/ceph/rook-1.5.4/common.yaml
  15. kubectl create -f https://kuboard.cn/statics/learning/ceph/rook-1.5.4/operator.yaml
  16. kubectl create -f https://kuboard.cn/statics/learning/ceph/rook-1.5.4/cluster.yaml

  • 执行 watch kubectl get pods -n rook-ceph 指令，直到所有的 Pod 处于 Running 或者 Completed 状态，如下所示：
  • 根据网速不同，完成 rook ceph 的安装部署可能需要 6 - 10 分钟；
  • 相较于 Rook Ceph Storage Quickstart(opens new window)提供的脚本，您现在使用的脚本所做的唯一更改是：将 k8s.gcr.io 的镜像地址替换成了 swr.cn-east-2.myhuaweicloud.com/kuboard-dependency，以解决国内不能下载 k8s.gcr.io 镜像的问题；
  1. watch kubectl get pods -n rook-ceph
  2. NAME                                                    READY   STATUS      RESTARTS   AGE
  3. csi-cephfsplugin-5hfb7                                  3/3     Running     0          39m
  4. csi-cephfsplugin-5xdz4                                  3/3     Running     0          39m
  5. csi-cephfsplugin-provisioner-5c65b94c8d-9txpv           6/6     Running     0          39m
  6. csi-cephfsplugin-provisioner-5c65b94c8d-rt4fp           6/6     Running     0          39m
  7. csi-cephfsplugin-pstw9                                  3/3     Running     0          39m
  8. csi-rbdplugin-ft4dk                                     3/3     Running     0          39m
  9. csi-rbdplugin-fxj9n                                     3/3     Running     0          39m
  10. csi-rbdplugin-provisioner-569c75558-h2jv7               6/6     Running     0          39m
  11. csi-rbdplugin-provisioner-569c75558-q4fkt               6/6     Running     0          39m
  12. csi-rbdplugin-rw7jn                                     3/3     Running     0          39m
  13. rook-ceph-crashcollector-k8s-node-01-6fbb5cb4b8-nwvhj   1/1     Running     0          35m
  14. rook-ceph-crashcollector-k8s-node-02-5c67f6f9f5-qm47c   1/1     Running     0          37m
  15. rook-ceph-crashcollector-k8s-node-03-7f6cfc655b-b8cv2   1/1     Running     0          40m
  16. rook-ceph-mgr-a-5844874f9c-rqggg                        1/1     Running     0          35m
  17. rook-ceph-mon-a-67b6865644-4bkm9                        1/1     Running     0          40m
  18. rook-ceph-mon-b-59f855c47d-tg44q                        1/1     Running     0          40m
  19. rook-ceph-mon-d-7576586cc9-nn94w                        1/1     Running     0          37m
  20. rook-ceph-operator-6db6f67cd4-smhz8                     1/1     Running     0          41m
  21. rook-ceph-osd-prepare-k8s-node-01-x2p74                 0/1     Completed   0          35m
  22. rook-ceph-osd-prepare-k8s-node-02-7j4s7                 0/1     Completed   0          35m
  23. rook-ceph-osd-prepare-k8s-node-03-w2mgf                 0/1     Completed   0          35m
  24. rook-discover-9hzds                                     1/1     Running     0          41m
  25. rook-discover-gz7xv                                     1/1     Running     0          41m
  26. rook-discover-hljrn                                     1/1     Running     0          41m
  • Ceph 集群部署好以后，可以通过 Ceph 提供 块存储、文件存储和对象存储。此处，我们通过如下指令来创建文件存储服务：

    参考文档 Rook Ceph-FileSystem(opens new window)

  1. cat > myfs.yaml <<EOF
  2. apiVersion: ceph.rook.io/v1
  3. kind: CephFilesystem
  4. metadata:
  5.   name: myfs
  6.   namespace: rook-ceph
  7. spec:
  8.   metadataPool:
  9.     replicated:
  10.       size: 3
  11.   dataPools:
  12.     - replicated:
  13.         size: 3
  14.   preservePoolsOnDelete: true
  15.   metadataServer:
  16.     activeCount: 1
  17.     activeStandby: true
  18. EOF
  20. kubectl create -f myfs.yaml

  • 初始化快照 CRD

在第一次创建 CephFS Rook StorageClass 时，Kuboard 界面回引导您完成一系列对集群的设置工作，每个集群中，此初始化设置只需要执行一次即可。

  • 创建快照 CRD打开 Kuboard 集群概览页，按照下图的步骤，在界面的引导下，可以完成 CRD 的创建。

此步骤只在第一次创建 CephFS StorageClass 时需要执行


创建 CephFS Rook StorageClass

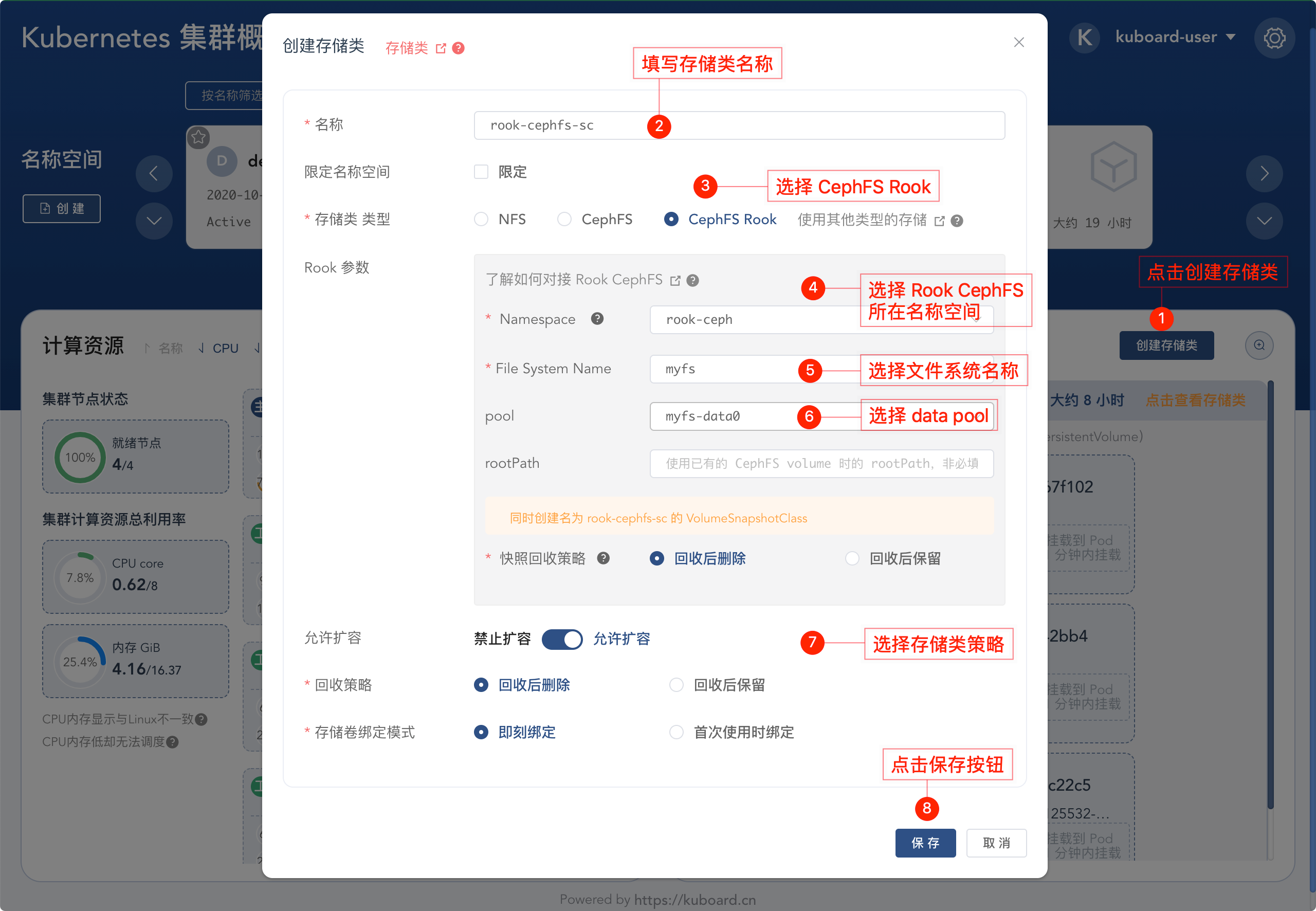

完成上述初始化快照 CRD 的操作以后，您就可以创建 CephFS Rook StorageClass 了，具体步骤如下图所示：

创建 PVC

创建 PVC、将 PVC 挂载到 Pod、并向存储卷中写入内容等操作步骤请参考 创建 PVC

PVC 相关操作

PVC 创建以后，可以通过 Kuboard 界面执行如下操作：

  • 扩容
  • 克隆
  • 快照
  • 从快照恢复

具体操作步骤请参考 对 PVC 执行操作
