网络架构层次(拓扑)

三个层次:


核心层:路由器

  1. 连接外部网络 英特网<br /> 冗余技术

汇聚层:交换机(三层交换机)

  对数据传输进行汇聚整理<br />      安全策略控制<br />      冗余技术(大公司)

接入层:交换机(集线器)二层交换机

  实现终端设备接入<br />**网络的三个类型**<br />局域网:本地私有的一个网络范围。 如果是一个规模较大的局域网 也会成为是一个园区网<br />城域网:如果一个网络的覆盖面积达到了一个城市 ,就可以称为城域网<br />广域网:如果覆盖面积达到了全国或者全球,就称为广域网,全球最大的广域网是 internet互联网

网络模型概念(OSI7层网络模型)

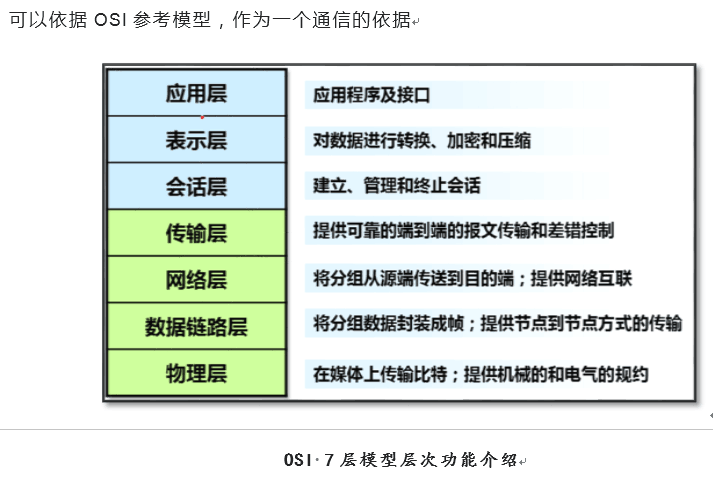

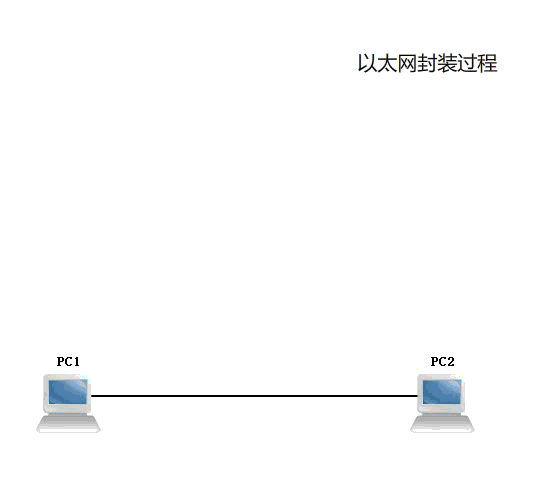

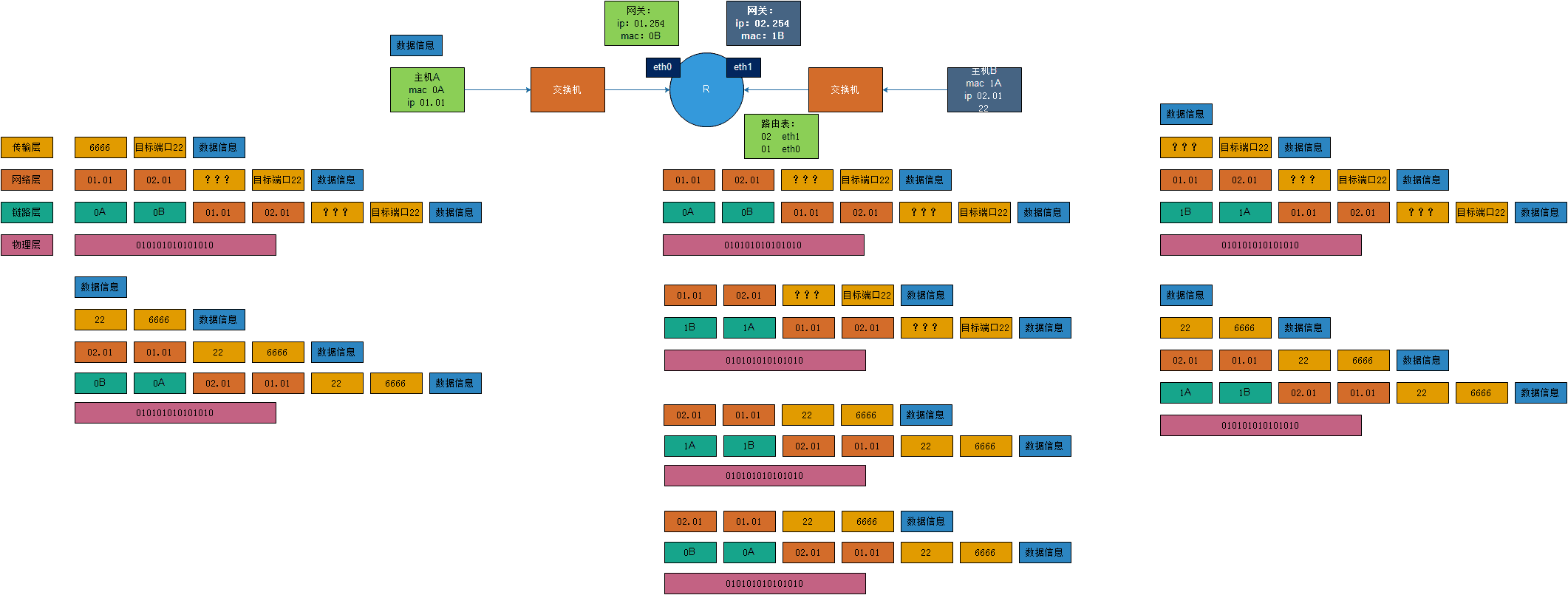

应用层  定义一些网络软件的规范 软件与软件之间接口的规范<br />    表示层  将应用产生的数据 进行转换 压缩处理<br />    会话层  由会话层建立或者终止会话<br />    传输层  保证数据传输的可靠性<br />    网络层  确保不同网络之间主机可以相互通讯<br />    数据链路层    相同局域网内主机间的通讯<br />    物理层  定义传输介质传输数据的规范<br />![TIM图片20190107174306.png](https://cdn.nlark.com/yuque/0/2021/png/2392831/1609666889411-959844bf-205c-4e5c-a44a-ebf2f7a02584.png#align=left&display=inline&height=477&margin=%5Bobject%20Object%5D&name=TIM%E5%9B%BE%E7%89%8720190107174306.png&originHeight=477&originWidth=713&size=35833&status=done&style=none&width=713)<br />    传输介质物流规范: 传输介质外观<br />    传输介质逻辑规范:    网线传输电信号 光纤传输光信号<br />结论:<br />7层模型相互协同工作<br />7层模型也是相互独立的<br />![数据封装解封过程.gif](https://cdn.nlark.com/yuque/0/2021/gif/2392831/1609666874818-2172f83f-a9c2-4061-ad78-98d363bc558c.gif#align=left&display=inline&height=489&margin=%5Bobject%20Object%5D&name=%E6%95%B0%E6%8D%AE%E5%B0%81%E8%A3%85%E8%A7%A3%E5%B0%81%E8%BF%87%E7%A8%8B.gif&originHeight=489&originWidth=536&size=321212&status=done&style=none&width=536)<br /> ![TIM图片20190107174255.png](https://cdn.nlark.com/yuque/0/2021/png/2392831/1609666887648-0accc1ca-7bf6-43bd-9c07-ffb8a9c80c9e.png#align=left&display=inline&height=805&margin=%5Bobject%20Object%5D&name=TIM%E5%9B%BE%E7%89%8720190107174255.png&originHeight=805&originWidth=2122&size=15322&status=done&style=none&width=2122)<br />

TCP/IP模型(四层模型)

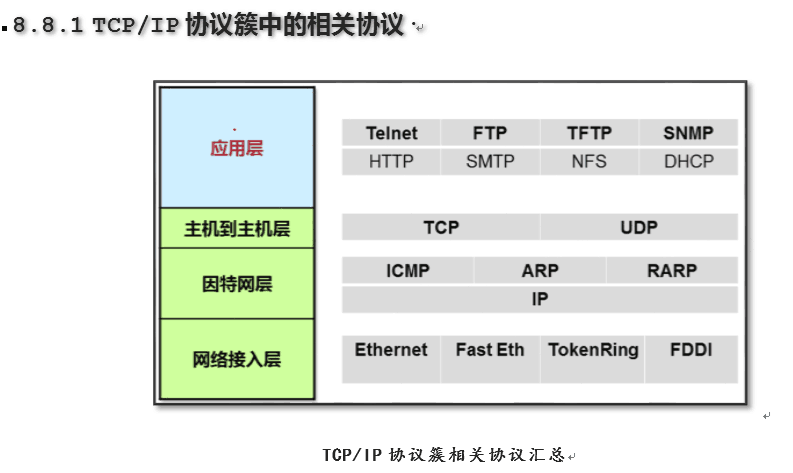

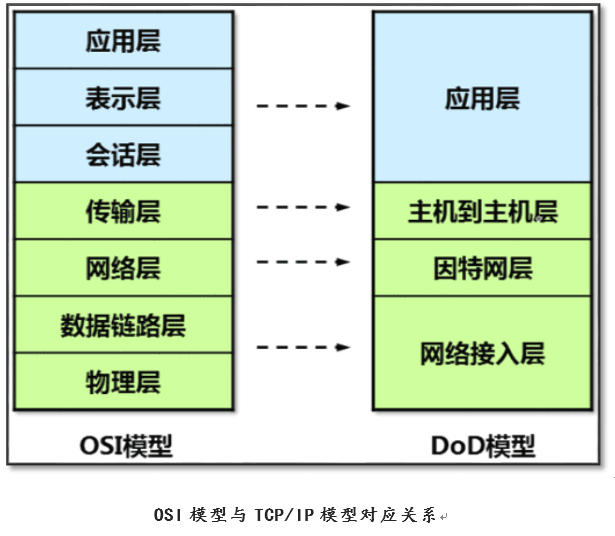

OSI7层模型        4层模型(DOD参考模型 TCP/IP模型)<br />    应用层<br />    表示层<br />    会话层      应用层<br /> <br />    传输层      主机到主机层<br />    网络层      英特网层<br /> <br />    数据链路层      <br />    物理层      网络接入层<br />![TIM图片20190107174252.png](https://cdn.nlark.com/yuque/0/2021/png/2392831/1609666884831-a1d3b561-2275-412f-b690-8b48a3cc6ab0.png#align=left&display=inline&height=536&margin=%5Bobject%20Object%5D&name=TIM%E5%9B%BE%E7%89%8720190107174252.png&originHeight=536&originWidth=615&size=24374&status=done&style=none&width=615)<br /> ![TIM图片20190107174236.png](https://cdn.nlark.com/yuque/0/2021/png/2392831/1609666883890-e9f08678-0b6f-4fb6-8324-56335d379adf.png#align=left&display=inline&height=473&margin=%5Bobject%20Object%5D&name=TIM%E5%9B%BE%E7%89%8720190107174236.png&originHeight=473&originWidth=793&size=18236&status=done&style=none&width=793)<br />    ARP协议作用:    实现建立IP地址和mac地址的对应关系    (不建立的话局域网里都是广播包)<br />        10.0.0.200   0A<br />        已知IP   得到mac<br />    PARP协议作用:已知mac地址 可以得知IP地址

TCP UDP协议说明:

TCP 传输控制协议 面向连接的网络协议 同步
在线发送数据:对方在线确认 才能开始传输数据 数据可靠性更高 同步=tcp 应用场景 京东网页 邮件
UDP 用户报文协议 无连接的网络协议 异步
离线发送数据:对方不用确认 就可以传输数据 传输效率较快 异步=udp 应用场景 微信视频电话 流媒体传输

TCP协议概念
TCP数据包概念
源端口 报文结构占用16位 65535 16位
1-1024著名端口号 (22 80)
6个特殊比特位
SYN: 将SYN置为1的时候 请求建立连接
FIN: 将FIN置为1的时候 请求断开连接
ACK: 将ACK置为1的时候 请求数据确认

报文结构
