1. HashMap总览

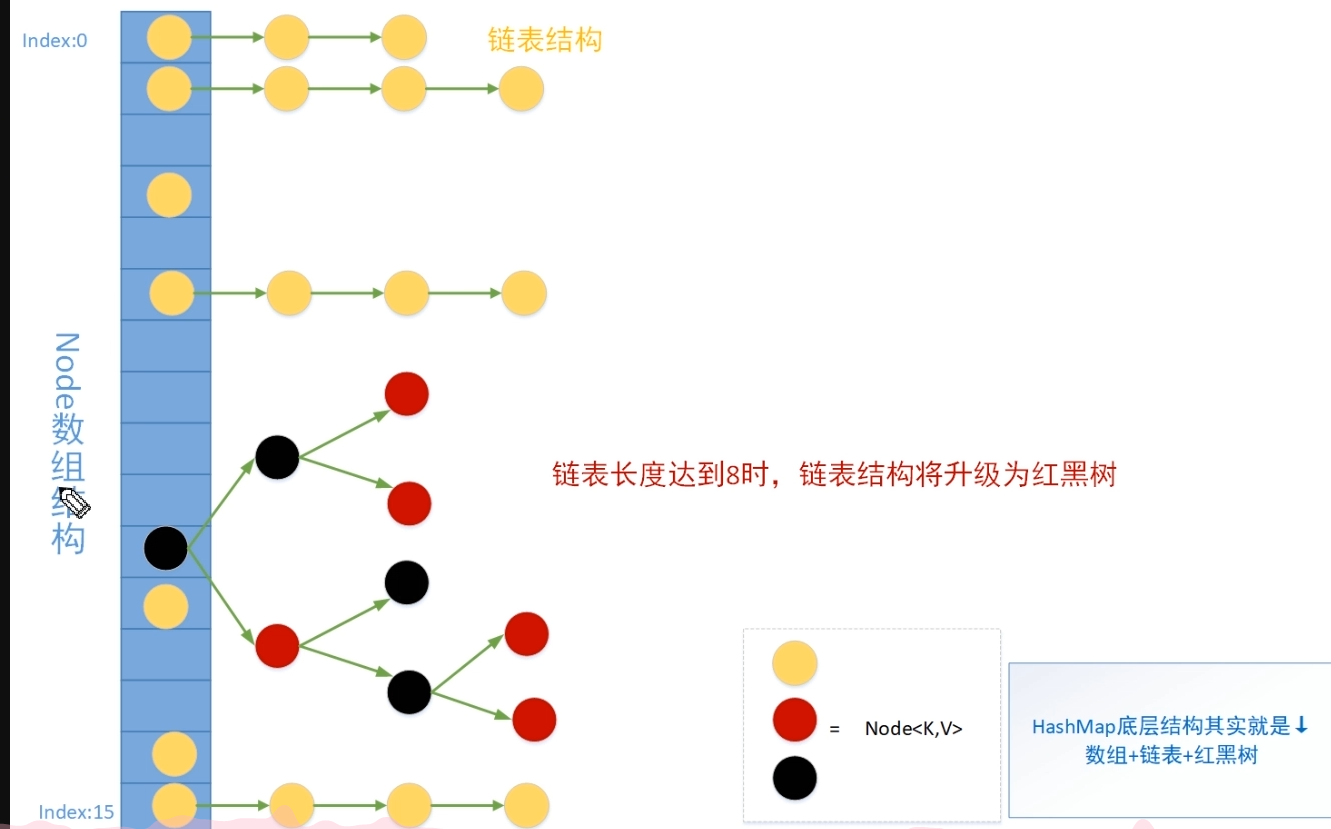

1.1 hashmap底层储存结构图解

底层结构其实就是数组+链表+红黑树
hashmap底层储存结构图解 - 图1

1.2 HashMap类定义

先来看看HashMap的定义：
public class HashMap extends AbstractMap implements Map, Cloneable, Serializable {}
从中我们可以了解到：

HashMap<K,V>：HashMap是以key-value形式存储数据的。
extends AbstractMap<K,V>：继承了AbstractMap，大大减少了实现Map接口时需要的工作量。
implements Map<K,V>：实现了Map，提供了所有可选的Map操作。
implements Cloneable：表明其可以调用clone()方法来返回实例的field-for-field拷贝。
implements Serializable：表明该类是可以序列化的。

hashmap底层储存结构图解 - 图2

1.3 put()数据原理分析图解

hashmap底层储存结构图解 - 图3

1.4 一些名词

hashmap的底层数据结构名为table的数组，是一个Node数组
table数组中的每个元素是一个Node元素（但是这个Node元素可能指向下一个Node元素从而形成链表），table数组的每个位置称为桶，比如talbe[0] 称为一个桶，也可以称为一个bin

2. 源码

2.1 核心属性分析

静态常量
/
The default initial capacity - MUST be a power of two.
默认的初始容量，必须是二的次方
*/
static final int** DEFAULT_INITIAL_CAPACITY = 1 << 4; // aka 16

/
The maximum capacity, used if a higher value is implicitly specified
by either of the constructors with arguments.
MUST be a power of two <= 1<<30.

最大容量，当通过构造函数隐式指定了一个大于MAXIMUM_CAPACITY的时候使用
/
static final int** MAXIMUM_CAPACITY = 1 << 30;

/
The load factor used when none specified in constructor.
加载因子，当构造函数没有指定加载因子的时候的默认值的时候使用
*/
static final float DEFAULT_LOAD_FACTOR = 0.75f**;

/
The bin count threshold for using a tree rather than list for a
bin. Bins are converted to trees when adding an element to a
bin with at least this many nodes. The value must be greater
than 2 and should be at least 8 to mesh with assumptions in
tree removal about conversion back to plain bins upon
shrinkage.

TREEIFY_THRESHOLD为当一个bin从list转化为tree的阈值，当一个bin中元素的总元素最低超过这个值的时候，bin才被转化为tree；
为了满足转化为简单bin时的要求，TREEIFY_THRESHOLD必须比2大而且比8要小
/
static final int** TREEIFY_THRESHOLD = 8;

/
The bin count threshold for untreeifying a (split) bin during a
resize operation. Should be less than TREEIFY_THRESHOLD, and at
most 6 to mesh with shrinkage detection under removal.

bin反tree化时的最大值，应该比TREEIFY_THRESHOLD要小，
为了在移除元素的时候能检测到移除动作，UNTREEIFY_THRESHOLD必须至少为6
*/
static final int** UNTREEIFY_THRESHOLD = 6;

/
The smallest table capacity for which bins may be treeified.
(Otherwise the table is resized if too many nodes in a bin.)
Should be at least 4 TREEIFY_THRESHOLD to avoid conflicts
between resizing and treeification thresholds.

树化的另外一个阈值，table的长度(注意不是bin的长度)的最小得为64。为了避免扩容和树型结构化阈值之间的冲突，MIN_TREEIFY_CAPACITY 应该最小是 4 TREEIFY_THRESHOLD
*/
static final int** MIN_TREEIFY_CAPACITY = 64;

成员变量
/
The table, initialized on first use, and resized as
necessary. When allocated, length is always a power of two.
(We also tolerate length zero in some operations to allow
bootstrapping mechanics that are currently not needed.)

table，第一次被使用的时候才进行加载
*/
transient Node**[] table;

/
Holds cached entrySet(). Note that AbstractMap fields are used
for keySet() and values().
键值对缓存，它们的映射关系集合保存在entrySet中。即使Key在外部修改导致hashCode变化，缓存中还可以找到映射关系
/
transient Set<Map**.Entry> entrySet;

/
The number of key-value mappings contained in this map.
table中 key-value 元素的个数
*/
transient int** size;

/
The number of times this HashMap has been structurally modified
Structural modifications are those that change the number of mappings in
the HashMap or otherwise modify its internal structure (e.g.,
rehash). This field is used to make iterators on Collection-views of
the HashMap fail-fast. (See ConcurrentModificationException).

HashMap在结构上被修改的次数，结构上被修改是指那些改变HashMap中映射的数量或者以其他方式修改其内部结构的次数（例如，rehash）。
此字段用于使HashMap集合视图上的迭代器快速失败。
*/
transient int** modCount;

/
The next size value at which to resize (capacity load factor).

下一次resize扩容阈值，当前table中的元素超过此值时，触发扩容
threshold = capacity load factor
@serial
/
// (The javadoc description is true upon serialization.
// Additionally, if the table array has not been allocated, this
// field holds the initial array capacity, or zero signifying
// DEFAULT_INITIAL_CAPACITY.（???????）)
int** threshold;

/
The load factor for the hash table.
负载因子
@serial
/
final float** loadFactor;

2.2 构造方法分析
仅仅看最长参数的构造方法就行了，其它三个都是调用了此构造方法：
public HashMap(int initialCapacity, float loadFactor) {
if (initialCapacity < 0)
throw new IllegalArgumentException(“Illegal initial capacity: “ +
initialCapacity);
if (initialCapacity > MAXIMUM_CAPACITY)
initialCapacity = MAXIMUM_CAPACITY;
if (loadFactor <= 0 || Float.isNaN(loadFactor))
throw new IllegalArgumentException(“Illegal load factor: “ +
loadFactor);
this.loadFactor = loadFactor;
this.threshold = tableSizeFor(initialCapacity);
}

/
Returns a power of two size for the given target capacity.

1.返回一个大于等于当前值cap的一个的数字，并且这个数字一定是2的次方数
假如cap为10，那么n= 9 = 0b1001
0b1001 | 0b0100 = 0b1101
0b1101 | 0b0011 = 0b1111
0b1111 | 0b0011 = 0b1111
……
…..
n = 0b1111 = 15

2.这里的cap必须要减1，如果不减，并且如果传入的cap为16，那么算出来的值为32

3.这个方法就是为了把最高位1的后面都变为1
0001 1101 1100 -> 0001 1111 1111 -> +1 -> 0010 1111 1111
/
static final int tableSizeFor(int cap) {
int n = cap - 1;
n |= n >>> 1;
n |= n >>> 2;
n |= n >>> 4;
n |= n >>> 8;
n |= n >>> 16;
return** (n < 0) ? 1 : (n >= MAXIMUM_CAPACITY) ? MAXIMUM_CAPACITY : n + 1;
}

2.3 put方法分析
/
@param key key with which the specified value is to be associated
@param value value to be associated with the specified key
@return the previous value associated with key, or
null if there was no mapping for key.
(A null return can also indicate that the map
previously associated null with key.)
返回先前key对应的value值（如果value为null，也返回null），如果先前不存在这个key，那么返回的就是null；
/
public V put(K key, V value) {
return putVal(hash(key), key, value, false, true);
}
/
在往haspmap中插入一个元素的时候，由元素的hashcode经过一个扰动函数之后再与table的长度进行与运算才找到插入位置，下面的这个hash()方法就是所谓的扰动函数
作用：让key的hashCode值的高16位参与运算,hash()方法返回的值的低十六位是有hashCode的高低16位共同的特征的
举例
hashCode = 0b 0010 0101 1010 1100 0011 1111 0010 1110

0b 0010 0101 1010 1100 0011 1111 0010 1110 ^
* 0b 0000 0000 0000 0000 0010 0101 1010 1100
* 0b 0010 0101 1010 1100 0001 1010 1000 0010
*/
static final int hash(Object key) {
int h;
return (key == null) ? 0 : (h = key.hashCode()) ^ (h >>> 16);
}
final V putVal(int hash, K key, V value, boolean onlyIfAbsent,
boolean evict) {
// tab表示当前hashmap的table
// p表示table的元素
// n表示散列表的长度
// i表示路由寻址结果
Node[] tab; Node p; int n, i;

// 延迟初始化逻辑，第一次调用putval()方法的时候才进行初始化hashmap中最耗内存的talbe
if ((tab = table) == null || (n = tab.length) == 0)
n = (tab = resize()).length;

// 1.最简单的一种情况，寻找到的桶位，刚好是null，这个时候直接构建Node节点放进去就行了
if ((p = tab[i = (n - 1) & hash]) == null)
tab[i] = newNode(hash, key, value, null);

else {
// e，如果key不为null，并且找到了当前要插入的key一致的node元素，就保存在e中
// k表示一个临时的key
Node e; K k;

// 2.表示该桶位中的第一个元素与你当前插入的node元素的key一致，表示后序要进行替换操作
if (p.hash == hash &&
((k = p.key) == key || (key != null && key.equals(k))))
e = p;

// 3.表示当前桶位已经树化了
else if (p instanceof TreeNode)
e = ((TreeNode)p).putTreeVal(this, tab, hash, key, value);

// 4.当前捅位是一个链表
else {
for (int binCount = 0; ; ++binCount) {
// 4.1 迭代到最后一个元素了也没有找到要插入的key一致的node
if ((e = p.next) == null) {
p.next = newNode(hash, key, value, null);
if (binCount >= TREEIFY_THRESHOLD - 1) // -1 for 1st
treeifyBin(tab, hash);
break**;
}
```
 // 4.1 找到了与要插入的key一致的node元素 **if** (e.hash == hash && ((k = e.key) == key || (key != **null** && key.equals(k)))) **break**; p = e; } } // 如果找到了与要插入的key一致的node元素，那么进行替换 **if** (e != **null**) { // existing mapping for key V oldValue = e.value; **if** (!onlyIfAbsent || oldValue == **null**) e.value = value; afterNodeAccess(e); **return** oldValue; } } // nodeCount表示散列表table结构的修改次数，替换Node元素的value不算 ++modCount; **if** (++size > threshold) resize(); afterNodeInsertion(evict); **return** **null**; }
```
2.4 resize方法分析
当在table长度位16中的元素移到table长度位32的table中的时候；我们可以知道，原来在15这个槽位的元素的hash()值的后四位一定是1111（因为跟1111即table长度-1 进行与运算得到了1111）。所以所以当table长度变为32的时候，原来在15这个槽位的元素要么还在15这个槽位，要么在31这个操作（因为原来15这个槽位的元素后五位一定是11111或者01111，跟 11111即table新长度-1 进行与运算一定得到 01111或者11111）

/
对table进行初始化或者扩容。
如果table为null，则对table进行初始化
如果对table扩容，因为每次扩容都是翻倍，与原来计算（n-1）&hash的结果相比，节点要么就在原来的位置，要么就被分配到“原位置+旧容量”这个位置。
/
final Node[] resize() {
Node[] oldTab = table;
// oldCap表示扩容之前table数组的长度
int oldCap = (oldTab == null) ? 0 : oldTab.length;
// oldThr表示本次扩容之前的阈值，触发本次扩容操作的阈值
int oldThr = threshold;
// newCap：表示扩容之后table数组的大小； newThr表示扩容之后，下次出发扩容的条件
int newCap, newThr = 0;
//===================给newCap和newThr赋值start=============================
// oldCap大于零，说明之前已经初始化过了（hashmap中的散列表不是null），要进行正常的扩容操作
if (oldCap > 0) {
// 已经最大值了，不再扩容了
if (oldCap >= MAXIMUM_CAPACITY) {
threshold = Integer.MAX_VALUE;
return oldTab;
}
// （1）进行翻倍扩容(假如旧的oldCap为8， < DEFAULT_INITIAL_CAPACITY，那么此条件不成立newThr将不会赋值)
else if ((newCap = oldCap << 1) < MAXIMUM_CAPACITY &&
oldCap >= DEFAULT_INITIAL_CAPACITY)
newThr = oldThr << 1; // double threshold
}
// （2）
// oldCap == 0（说明hashmap中的散列表是null）且oldThr > 0 ；下面几种情况都会出现oldCap == 0,oldThr > 0
// 1.public HashMap(int initialCapacity);
// 2.public HashMap(Map<? extends K, ? extends V> m);并且这个map有数据
// 3.public HashMap(int initialCapacity, float loadFactor);
else if (oldThr > 0) // initial capacity was placed in threshold
newCap = oldThr;
// oldCap == 0, oldThr == 0
// public HashMap();
else { // zero initial threshold signifies using defaults
newCap = DEFAULT_INITIAL_CAPACITY;
newThr = (int*)(DEFAULT_LOAD_FACTOR DEFAULT_INITIAL_CAPACITY);
}
```
 // 对应上面（1）不成立或者（2）成立的情况 **if** (newThr == 0) { **float** ft = (**float**)newCap * loadFactor; newThr = (newCap < MAXIMUM_CAPACITY && ft < (**float**)MAXIMUM_CAPACITY ? (**int**)ft : **Integer**.MAX_VALUE); } //===================给newCap和newThr赋值end============================= threshold = newThr; @SuppressWarnings({"rawtypes","unchecked"}) **Node**<K,V>[] newTab = (**Node**<K,V>[])**new** **Node**[newCap]; table = newTab; **if** (oldTab != **null**) { **for** (**int** j = 0; j < oldCap; ++j) { **Node**<K,V> e; // 头结点不为空 **if** ((e = oldTab[j]) != **null**) { // 将对应的桶位指向null，方便jvm回收 oldTab[j] = **null**;
 // 1.如果只有一个节点 **if** (e.next == **null**) newTab[e.hash & (newCap - 1)] = e;
 // 2.树化了 **else** **if** (e **instanceof** **TreeNode**) ((**TreeNode**<K,V>)e).split(**this**, newTab, j, oldCap);
 // 3.还是链表 **else** { // preserve order
 // 低位链表：存放在扩容之后的数组下标的位置，与当前数组下标位置一致的元素 // 高位链表：存放在扩容之后的数组下标的位置为当前数组下标位置+ 扩容之前数组长度的元素 **Node**<K,V> loHead = **null**, loTail = **null**; **Node**<K,V> hiHead = **null**, hiTail = **null**;
 **Node**<K,V> next; **do** { next = e.next;
 // 比如e.hash只能为两种可能 1 1111 或者 0 1111 ， oldCap 为 10000
 **if** ((e.hash & oldCap) == 0) { **if** (loTail == **null**) loHead = e; **else** loTail.next = e; loTail = e; } **else** { **if** (hiTail == **null**) hiHead = e; **else** hiTail.next = e; hiTail = e; } } **while** ((e = next) != **null**);
 // 如果低位链表有数据 **if** (loTail != **null**) { loTail.next = **null**; newTab[j] = loHead; } // 如果高位链表有数据 **if** (hiTail != **null**) { hiTail.next = **null**; newTab[j + oldCap] = hiHead; } } } } } **return** newTab; }
```
2.5 get方法分析
public V get(Object key) {
Node e;
return (e = getNode(hash(key), key)) == null ? null : e.value;
}

final Node getNode(int hash, Object key) {
// tab：引用当前hashmap的table
// first：桶位中的头元素
// n：table的长度
// e：是临时Node元素
// k：是key的临时变量
Node[] tab; Node first, e; int n; K k;

// 1.如果哈希表为空，或key对应的桶为空，返回null
if ((tab = table) != null && (n = tab.length) > 0 &&
(first = tab[(n - 1) & hash]) != null) {

// 2.这个桶的头元素就是想要找的
if (first.hash == hash && // always check first node
((k = first.key) == key || (key != null && key.equals(k))))
return first;

// 说明当前桶位不止一个元素，可能是链表，也可能是红黑树
if ((e = first.next) != null) {
// 3.树化了
if (first instanceof TreeNode)
return ((TreeNode)first).getTreeNode(hash, key);

// 4.链表
do {
if (e.hash == hash &&
((k = e.key) == key || (key != null && key.equals(k))))
return e;
} while ((e = e.next) != null);
}
}
return null;
}

2.6 remove方法分析
public V remove(Object key) {
Node e;
return (e = removeNode(hash(key), key, null, false, true)) == null ?
null : e.value;
}

final Node removeNode(int hash, Object key, Object value,
boolean matchValue, boolean movable) {
// tab：引用当前hashmap的table
// p：当前的node元素
// n：当前的散列表数组长度
// index：表示寻址结果
Node[] tab; Node p; int n, index;
```
 // 1.如果数组table为空或key映射到的桶为空，返回null。 **if** ((tab = table) != **null** && (n = tab.length) > 0 && (p = tab[index = (n - 1) & hash]) != **null**) {
 // node：查找到的结果 // e：当前Node的下一个元素 **Node**<K,V> node = **null**, e; K k; V v;
 // 2.桶位的头元素就是我们要找的 **if** (p.hash == hash && ((k = p.key) == key || (key != **null** && key.equals(k)))) node = p;
 **else** **if** ((e = p.next) != **null**) { // 3.树化了 **if** (p **instanceof** **TreeNode**) node = ((**TreeNode**<K,V>)p).getTreeNode(hash, key); // 4.链表中 **else** { **do** { **if** (e.hash == hash && ((k = e.key) == key || (key != **null** && key.equals(k)))) { node = e; **break**; } p = e; } **while** ((e = e.next) != **null**); } }
 // 如果node不为null，说明按照key查找到想要删除的数据了 **if** (node != **null** && (!matchValue || (v = node.value) == value || (value != **null** && value.equals(v)))) { // 是树，删除节点 **if** (node **instanceof** **TreeNode**) ((**TreeNode**<K,V>)node).removeTreeNode(**this**, tab, movable); // 删除的桶的第一个元素 **else** **if** (node == p) tab[index] = node.next; // 不是第一个元素 **else** p.next = node.next; ++modCount; --size; afterNodeRemoval(node); **return** node; } } **return** **null**; }
```
2.7 replace方法分析
@Override
public boolean replace(K key, V oldValue, V newValue) {
Node e; V v;
if ((e = getNode(hash(key), key)) != null &&
((v = e.value) == oldValue || (v != null && v.equals(oldValue)))) {
e.value = newValue;
afterNodeAccess(e);
return true;
}
return false;
}

@Override
public V replace(K key, V value) {
Node e;
if ((e = getNode(hash(key), key)) != null) {
V oldValue = e.value;
e.value = value;
afterNodeAccess(e);
return oldValue;
}
return null;
}

2.8 其它常用方法

isEmpty()
/
如果map中没有键值对映射，返回true

@return <如果map中没有键值对映射，返回true
/
public boolean isEmpty() {
return** size == 0;
}

putMapEntries()
final void putMapEntries(Map<? extends K, ? extends V> m, boolean evict) {
int s = m.size();
if (s > 0) {
// table为null，代表这里使用HashMap(Map<? extends K, ? extends V> m)构造函数或者其它方式实例化hashmap但是还没往里面添加过元素
if (table == null) { // pre-size
//前面讲到，initial capacityload factor就是当前hashMap允许的最大元素数目。那么不难理解，s/loadFactor+1即为应该初始化的容量。
float ft = ((float)s / loadFactor) + 1.0F;
int t = ((ft < (float)MAXIMUM_CAPACITY) ?
(int)ft : MAXIMUM_CAPACITY);
if (t > threshold)
threshold = tableSizeFor(t);
}
//table已经初始化，并且map的大小大于临界值
else if (s > threshold)
//扩容处理
resize();
//将map中所有键值对添加到hashMap中
for (Map.Entry<? extends K, ? extends V> e : m.entrySet()) {
K key = e.getKey();
V value = e.getValue();
putVal(hash(key), key, value, *false, evict);
}
}
}

putAll()
/
将参数map中的所有键值对映射插入到hashMap中，如果有碰撞，则覆盖value。
@param m 参数map
@throws NullPointerException 如果map为null
/
public void putAll(Map<? extends K, ? extends V> m) {
putMapEntries(m, true**);
}

clear()
/
删除map中所有的键值对
/
public void clear() {
Node[] tab;
modCount++;
if ((tab = table) != null && size > 0) {
size = 0;
for (int i = 0; i < tab.length; ++i)
tab[i] = null**;
}
}

containsValue( Object value)
/
如果hashMap中的键值对有一对或多对的value为参数value，返回true

@param value 参数value
@return 如果hashMap中的键值对有一对或多对的value为参数value，返回true
*/
public boolean containsValue(Object value) {
Node[] tab; V v;
//
if ((tab = table) != null && size > 0) {
//遍历数组table
for (int i = 0; i < tab.length; ++i) {
//遍历桶中的node
for (Node e = tab[i]; e != null; e = e.next) {
if ((v = e.value) == value ||
(value != null && value.equals(v)))
return true;
}
}
}
return false**;
}

3.参考
视频
3y
csdn

hashmap底层储存结构图解

1. HashMap总览

1.1 hashmap底层储存结构图解

1.2 HashMap类定义

1.3 put()数据原理分析图解

1.4 一些名词

2. 源码

2.1 核心属性分析

静态常量

成员变量

2.2 构造方法分析

2.3 put方法分析

2.4 resize方法分析

2.5 get方法分析

2.6 remove方法分析

2.7 replace方法分析

2.8 其它常用方法

isEmpty()

putMapEntries()

putAll()

clear()

containsValue( Object value)

3.参考
