什么是反压问题？

  1. 反压通常产生于这样的场景：短时负载高峰导致系统接收数据的速率远高于它处理数据的速率。许多日常问题都会导致反压，例如，垃圾回收停顿可能会导致流入的数据快速堆积，或者遇到大促或秒杀活动导致流量陡增。反压如果不能得到正确的处理，可能会导致资源耗尽甚至系统崩溃

Flink中的反压

  1. Flink在运行时主要由operators和streams构成，每个operator会消费中间态的流并在流上转换，形成新的流。
  5. Flink的实现反压的机制类似于Java中的BlockingQueue队列，通过LocalBufferPool来实现。

网络传输中的内存管理

  1. 网络上传输的数据会首先写到该Task(任务链)的**InputGate**(IG)中有Task处理后再写到**ResultPartition**中(RS),输入和输出的数据存在**LocalBufferPool**中，该Buffer是**MemorySegment**的包装类

0101反压补充 - 图1

初始化步骤

初始化NetworkEnvironment

  1. **TaskManager**启动时会先初始化**NetworkEnvironment**对象，TM中所有与网络相关的类由该类来管理，其中就包括**NetworkBufferPool**。
  5. 会在NetworkBufferPool中生成一定数量的内存块**MemorySegment**默认是2048 * 32 Kb，内存块的总数量代表了网络传输所有可以用的内存，NetworkEnvironment 和NetworkBufferPool 在Task之间共享，每个TM只会实例化一个。

Task申请网络缓冲资源

  1. Task 线程启动时，会向 NetworkEnvironment 注册，NetworkEnvironment 会为 Task 的 InputGate（IG）和 ResultPartition（RP） 分别创建一个 **LocalBufferPool**（缓冲池）并设置可申请的 MemorySegment（内存块）数量。IG 对应的缓冲池初始的内存块数量与 IG 中 **InputChannel** 数量一致，RP 对应的缓冲池初始的内存块数量与 RP 中的 **ResultSubpartition** 数量一致。

InputGate为一个Task中的，InputChannel为一个SubTask中的；RP与Rsp的意义同理

  1. 不过，每当创建或销毁缓冲池时，NetworkBufferPool 会计算剩余空闲的内存块数量，并平均分配给已创建的缓冲池。
  5. **注意，这个过程只是指定了缓冲池所能使用的内存块数量，并没有真正分配内存块，只有当需要时才分配。**
  9. 为什么要动态地为缓冲池扩容呢？因为内存越多，意味着系统可以更轻松地应对瞬时压力（如GC），不会频繁地进入反压状态，所以我们要利用起那部分闲置的内存块。

Task线程接收到数据时

  1. 此时Netty端接收到数据会向本地池申请，如果本地池达到上限则会向NetworkBufferPool申请，如果均载满，则会停止读取

Buffer回收

  1. 当一个内存块被消费完之后，即输入端的字节被序列化成对象，输出端的字节写入到了netty channel中，则会调用buffer.recycle()方法还给LocalBufferPool。
  5. 如果当前申请的数量超过了池子的容量，则会还给NetworkBufferPool，如果没有则会继续留在池子中，减少反复开销。

反压步骤

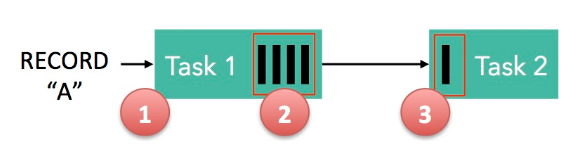

  1. 记录“A”进入了 Flink 并且被 Task 1 处理。（这里省略了 Netty 接收、反序列化等过程）
  2. 记录被序列化到 buffer 中。
  3. 该 buffer 被发送到 Task 2，然后 Task 2 从这个 buffer 中读出记录。

0101反压补充 - 图2

总结

  1. Task 1 在输出端有一个相关联的 LocalBufferPool（称缓冲池1），Task 2 在输入端也有一个相关联的 LocalBufferPool（称缓冲池2）。如果缓冲池1中有空闲可用的 buffer 来序列化记录 “A”，我们就序列化并发送该 buffer。

同节点反压和跨节点反压

Netty水位机制：跨节点反压

NettyServer初始化

  1. // 默认高水位值为2个buffer大小, 当接收端消费速度跟不上，发送端会立即感知到
  3. //低水位，一个buffer大小+1
  4. bootstrap.childOption(ChannelOption.WRITE_BUFFER_LOW_WATER_MARK, config.getMemorySegmentSize() + 1);
  5. //高水位，2个buffer大小
  6. bootstrap.childOption(ChannelOption.WRITE_BUFFER_HIGH_WATER_MARK, 2 * config.getMemorySegmentSize());

发送代码

当输出缓冲中的字节数超过了高水位值, 则 Channel.isWritable() 会返回false。当输出缓存中的字节数又掉到了低水位值以下, 则 Channel.isWritable() 会重新返回true。Flink 中发送数据的核心代码在 PartitionRequestQueue 中，该类是 server channel pipeline 的最后一层。发送数据关键代码如下所示

  1. private void writeAndFlushNextMessageIfPossible(final Channel channel) throws IOException {
  2.   if (fatalError) {
  3.     return;
  4.   }
  6.   Buffer buffer = null;
  8.   try {
  9.     // channel.isWritable() 配合 WRITE_BUFFER_LOW_WATER_MARK
  10.     // 和 WRITE_BUFFER_HIGH_WATER_MARK 实现发送端的流量控制
  11.     if (channel.isWritable()) {
  12.       // 注意: 一个while循环也就最多只发送一个BufferResponse, 连续发送BufferResponse是通过writeListener回调实现的
  13.       while (true) {
  14.         if (currentPartitionQueue == null && (currentPartitionQueue = queue.poll()) == null) {
  15.           return;
  16.         }
  18.         buffer = currentPartitionQueue.getNextBuffer();
  20.         if (buffer == null) {
  21.           // 跳过这部分代码
  22.           ...
  23.         }
  24.         else {
  25.           // 构造一个response返回给客户端
  26.           BufferResponse resp = new BufferResponse(buffer, currentPartitionQueue.getSequenceNumber(), currentPartitionQueue.getReceiverId());
  28.           if (!buffer.isBuffer() &&
  29.               EventSerializer.fromBuffer(buffer, getClass().getClassLoader()).getClass() == EndOfPartitionEvent.class) {
  30.             // 跳过这部分代码。batch 模式中 subpartition 的数据准备就绪，通知下游消费者。
  31.             ...
  32.           }
  34.           // 将该response发到netty channel, 当写成功后,
  35.           // 通过注册的writeListener又会回调进来, 从而不断地消费 queue 中的请求
  36.           channel.writeAndFlush(resp).addListener(writeListener);
  38.           return;
  39.         }
  40.       }
  41.     }
  42.   }
  43.   catch (Throwable t) {
  44.     if (buffer != null) {
  45.       buffer.recycle();
  46.     }
  48.     throw new IOException(t.getMessage(), t);
  49.   }
  50. }
  52. // 当水位值降下来后（channel 再次可写），会重新触发发送函数
  53. @Override
  54. public void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception {
  55.   writeAndFlushNextMessageIfPossible(ctx.channel());
  56. }
