图形的绘制

1.图形的插入：

插入 > 插图 > 形状 > 选择

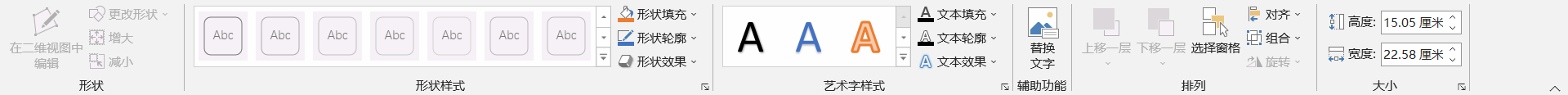

2.图形的格式：


  • 插入形状：形状、编辑形状、文本框、合并形状
  • 形状样式：主题样式、形状填充、形状轮廓、形状效果
  • 艺术字样式：艺术字、文本填充、文本轮廓、文本效果
  • 辅助功能：替换文字
  • 排列：上(下)移一层、选择窗格、对齐、组合、旋转
  • 大小：高度、宽度

注：

  • 编辑形状：更改形状、编辑顶点
  • 形状填充：主题颜色、无填充、取色器、图片、渐变、纹理
  • 形状轮廓：主题颜色、无轮廓、取色器、粗细、虚线、箭头
  • 形状效果：预设、阴影、映像、发光、柔化边缘、棱台、三维旋转
  • 对齐：左对齐、水平居中、右对齐、顶端对齐、垂直居中、底端对齐、横向分布、纵向分布、对齐幻灯片、对齐所选对象
  • 旋转：向右旋转、向左旋转、垂直翻转、水平翻转

3.SmartArt图形：

插入 > 插图 > 插入SmartArt图形

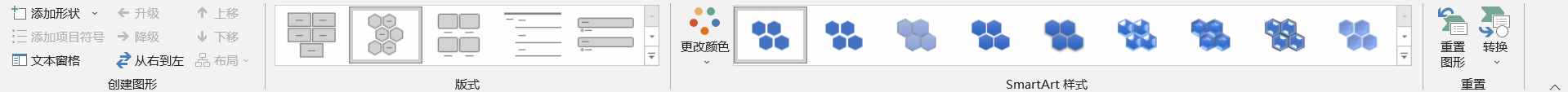

(1).SmartArt图形的设计：


  • 创建图形：添加形状、添加项目符号、文本窗格、升级(降级)、上移(下移)、从右到左、布局
  • 版式：版式布局
  • SmartArt样式：更改颜色、SmartArt样式
  • 重置：重置图形、转换

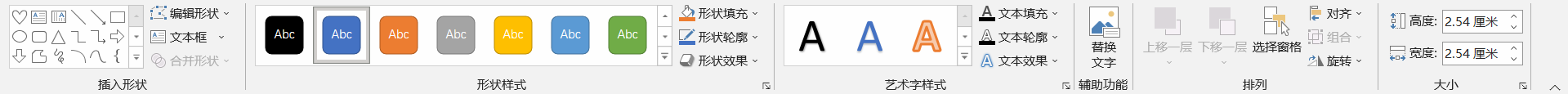

(2).SmartArt图形的格式：


  • 形状：在二维视图中编辑、更改形状、增大、减小
  • 形状样式：参考上方图形格式
  • 艺术字样式：参考文本框格式
  • 辅助功能：替换文字
  • 排列：上移一层、下移一层、选择窗格、对齐、组合、旋转
  • 大小：高度、宽度

(3).加：文本框变SmartArt图形

选中要改变的文本框 > 段落 > 转换为SmartArt

注：1.转换为SmartArt图形有级别的话，需要提前在列表中降低(提高)列表级别。

  1.     **2.样式线条选中可在创建图形中的布局进行更改。**
