简单类图学习

类图

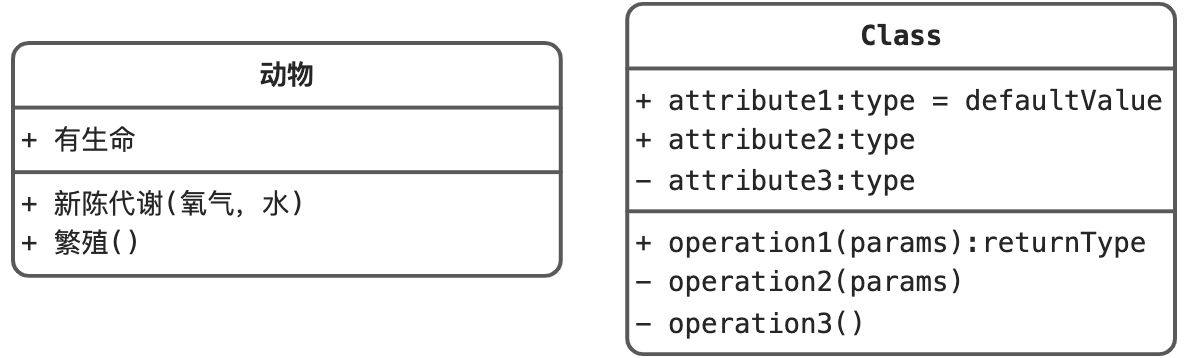

动物矩形框，代表一个类。
第一层：类的名称，如果是抽象类，就用斜体表示。
第二层：类的特性，通常是类的特性。
第三层：类的操作，通常是方法或行为。
备注：‘+’ 表示 public，‘-’ 表示 private，‘#’ 表示 protected。

接口图

接口图顶端有<>显示。
第一层：接口名称
第二层：接口方法

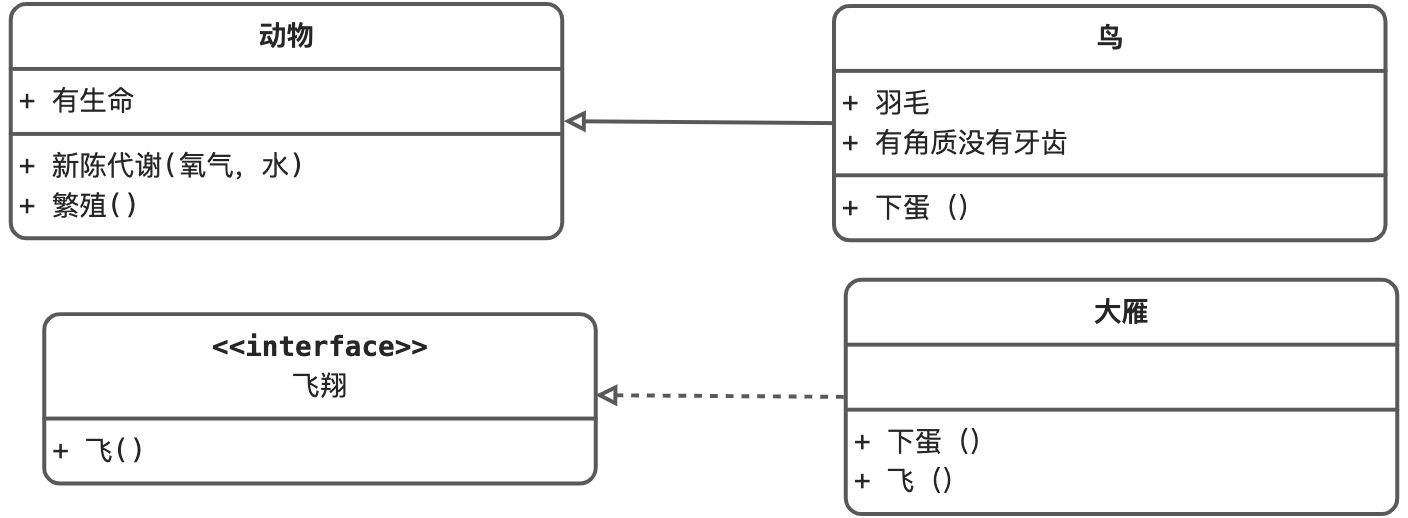

继承、实现接口关系

继承关系使用空心三角形+实线表示。
实现接口使用空心三角形+虚线表示。

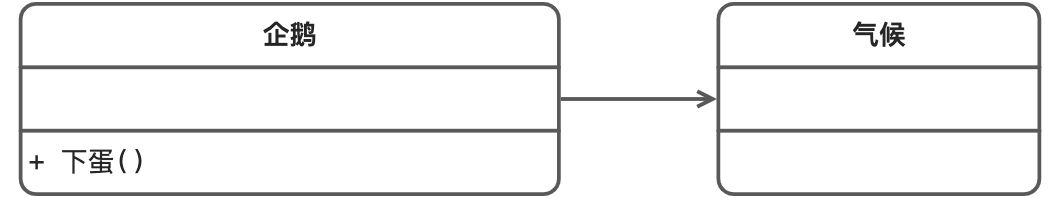

关联关系

当一个类知道另一个类，使用关联。
关联关系使用实线箭头表示。

class Penguin extend Bird{
    // 在企鹅Penguin中，引用气候Climate对象
    private Climate climate;
}

聚合关系、组合关系

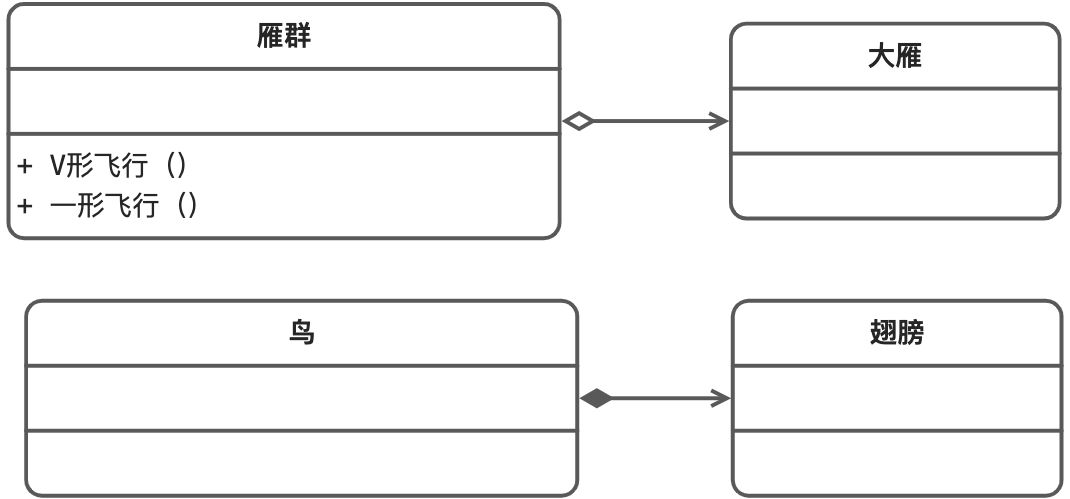

聚合表示一种弱的拥有关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。
聚合关系使用空心菱形+实线箭头表示。
组合表示一种强的拥有关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。
组合关系使用实心菱形+实线箭头表示。

class WideGooseAggregate{
    // 在雁群WideGooseAggregate类中，有大雁数组对象arrayWideGoose
     private WideGoose[] arrayWideGoose;
}
class Bird{
    private Wing wing;
    public Bird(){
        // 在鸟Bird中，初始化时，实例化翅膀Wing，它们之间同步生成
        wing=new Wing();
    }
}

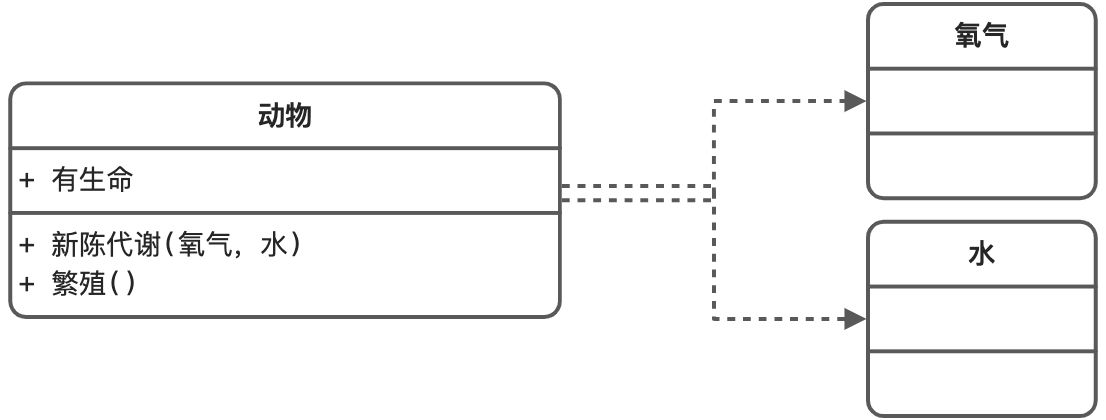

依赖关系

依赖关系使用虚线箭头表示。

abstract class Animal{
    public void metabolism(Oxygen oxygen,Water water){
    }
}
