一、本文目标

要搭建一个MySQL高可用的集群架构（4台主机，1主，2从，1台MHA）。
实现目标：
1、实现1主2从的同步复制功能（采取半同步复制机制）。
2、采用MHA实现主库出现故障，从库能自动切换成主库。

二、开发环境简介

虚拟机：VMware Workstation 15.0
系统：Linux CentOS 7.0
数据库：MySQL 5.7.28
远程连接：XShell
文件传输：XFtp

三、环境架构介绍

机器名称 IP 角色 权限
vm1(master) 192.168.199.3 Master 主库，可读写
vm2(slave1) 192.168.199.4 Slave 从库，只读
vm3(slave2) 192.168.199.5 Slave 从库，只读
vm4(mha) 192.168.199.6 MHA Manager 高可用监控

四、MySQL主从搭建

4.1环境搭建

做4台虚拟机，可以先做一台，然后克隆得到剩下三台，因为克隆得到的机器配置是一样的，所以需要修改剩下三台机器的配置。

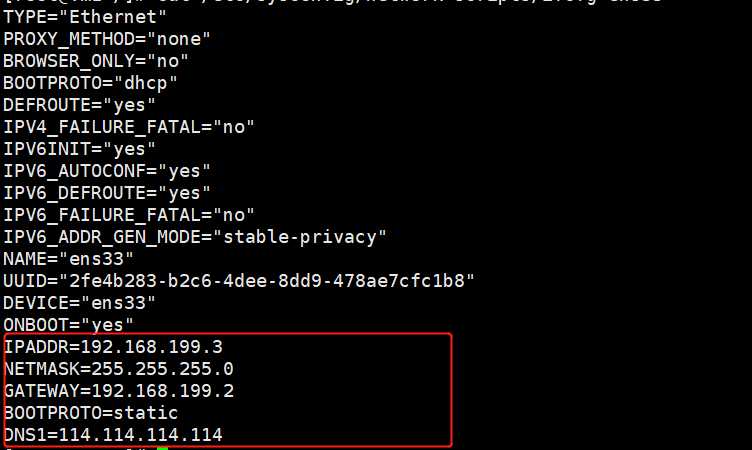

1.修改ifcfg-ens33配置文件
vi /etc/sysconfig/network-scripts/ifcfg-ens33

加入以下配置：

IPADDR=192.168.199.5（此处IP每台机器保持不同即可）
NETMASK=255.255.255.0
GATEWAY=192.168.199.2
BOOTPROTO=static
DNS1=114.114.114.114
2.重启网卡
service network restart

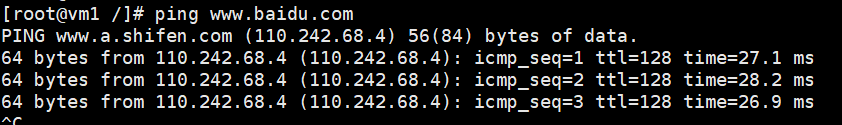

ping www.baidu.com 测试连通性

4.2MySQL安装

1.下载MySQL 5.7.28
地址：https://cdn.mysql.com//Downloads/MySQL-5.7/mysql-5.7.28-1.el7.x86_64.rpm-bundle.tar
我是在windows电脑下载完成后上传linux到虚拟机服务器上
2.解压
tar -xvf mysql-5.7.28-1.el7.x86_64.rpm-bundle.tar

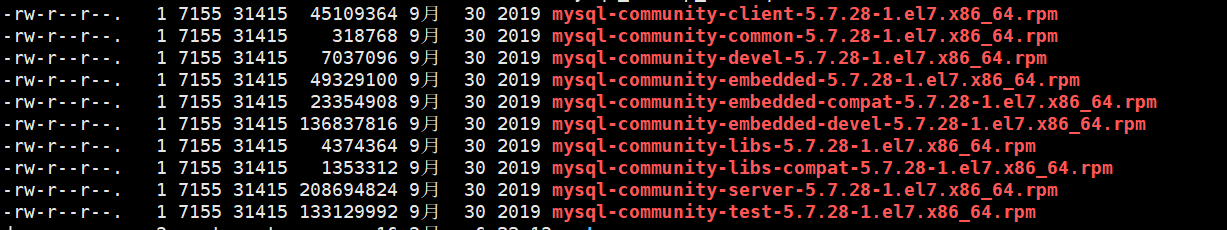

可以得到以下安装包：
3.要移除CentOS自带的mariadb-libs，不然会提示冲突
rpm -qa|grep mariadb（检查当前环境有没有安装mariadb）
rpm -e mariadb-libs-5.5.41-2.el7_0.x86_64 —nodeps（移除mariadb）
4.依次安装common，libs，libs-compat，client，server，devel（注意顺序别错）
rpm -ivh mysql-community-common-5.7.28-1.el7.x86_64.rpm
rpm -ivh mysql-community-libs-5.7.28-1.el7.x86_64.rpm
rpm -ivh mysql-community-libs-compat-5.7.28-1.el7.x86_64.rpm
rpm -ivh mysql-community-client-5.7.28-1.el7.x86_64.rpm
rpm -ivh mysql-community-server-5.7.28-1.el7.x86_64.rpm
rpm -ivh mysql-community-devel-5.7.28-1.el7.x86_64.rp
5.初始化MySQL
mysqld —initialize —user=mysql
6.查看初始化密码
cat /var/log/mysqld.log | grep password
7.启动MySQL服务
systemctl start mysqld
8.配置为开机自动启动
systemctl enable mysqld
9.登录MySQL，修改默认密码
mysql -uroot -p
xxxxxx输入初始密码
mysql> SET PASSWORD = PASSWORD(‘root’);
Query OK, 0 rows affected, 1 warning (0.00 sec)
10.依次克隆两台从服务器，按照以上规则配置从服务器，具体区别下面做更改

4.2关闭防火墙

四台机器要互相访问，需要关闭防火墙，否则就要在/etc/sysconfig/iptables中增加规则，本文只是为了搭建简单的MySQL集群环境 ，故防火墙不在考虑范围内
systemctl stop iptables（如果没有iptables就不用执行）
systemctl stop firewalld （关闭防火墙）
systemctl disable firewalld.service（彻底关闭防火墙，这样就不用每次重启服务器都重新关闭一次了）

4.3MySQL主从配置

4.3.1 Master配置

1.使用vi /etc/my.cnf命令修改Master配置文件

  1. #bin_log配置
  2. #增加bin_log,这条配置等同于log-bin=ON和log-bin-basename=mysql-bin的集合
  3. log_bin=mysql-bin
  4. #配置server-id，要求主从不同
  5. server-id=1
  6. #配置代表着每次提交事务，都会刷新到bin_log
  7. sync-binlog=1
  8. #排除哪些库不同步
  9. binlog-ignore-db=performance_schema
  10. binlog-ignore-db=information_schema
  11. binlog-ignore-db=sys
  12. #只同步哪些库同步，这里不做特殊配置
  13. #binlog-do-db=lagou

2.重启服务
systemctl restart mysqld
3.主库给从库授权
登录MySQL，执行如下命令：
授权主从同步权限给root用户
mysql> grant replication slave on . to root@’%’ identified by ‘密码’; （.代表所有库下的所有表）
授权所有权限给root用户（包括增删改查等）
mysql> grant all privileges on . to root@’%’ identified by ‘密码’;（授权）
刷新权限
mysql> flush privileges;
//查看主库状态信息

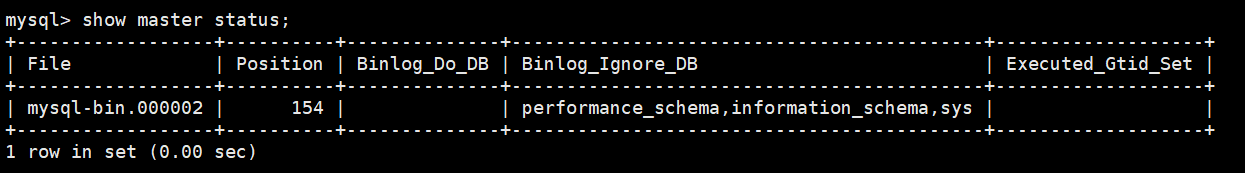

mysql> show master status;
能看到bin_log的名字，偏移点等信息（代表从Position这个点开始主从复制）

4.3.2 Slave配置

1.修改从库的配置文件
vi /etc/my.cnf

  1. # log_bin
  2. #服务器ID，每个服务器要求不一样
  3. server-id=2
  4. #中继日志名称
  5. relay_log=mysql-relay-bin
  6. #配置从库是只读
  7. read_only=1

2.重启服务
systemctl restart mysqld
3.开启同步
在从库的mysql内执行同步操作，注意下面的参数与上面主库的show master status得到的信息保持一致
mysql> change master to master_host=’192.168.199.3’,master_port=3306,master_user=’root’,master_password=’root’,master_log_file=’mysql-bin.000002’,master_log_pos=154;

mysql> start slave;
4.测试

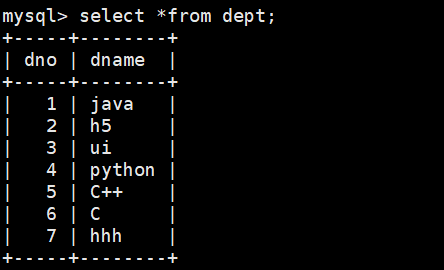

主库添加一条记录

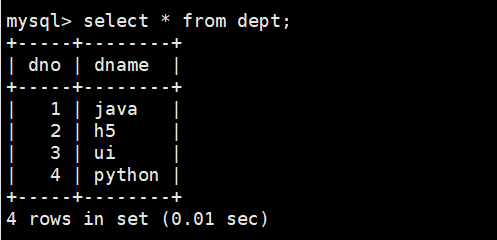

查询主库：

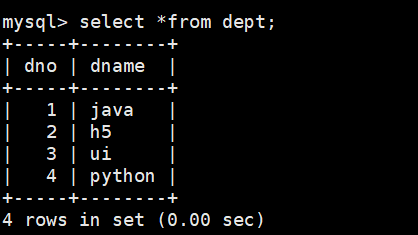

查询从库：

4.4配置半同步复制

4.4.1 Master配置

1.登录MySQL，执行如下命令安装semi插件
mysql> install plugin rpl_semi_sync_master soname ‘semisync_master.so’;
查看semi插件状态
mysql> show variables like ‘%semi%’;
这里我们要把rpl_semi_sync_master_enabled和rpl_semi_sync_master_timeout这两个参数改为ON和1秒，有两种方案一种是通过set命令，一种是在my.cnf里修改。（第一种是临时修改，重启MySQL失效，第二种是永久性修改），这里我们选择在my.cnf里修改

  1. # 自动开启半同步复制
  2. rpl_semi_sync_master_enabled=ON
  3. rpl_semi_sync_master_timeout=1000

4.4.2 Slave配置

1.登录MySQL，执行如下命令安装semi插件
install plugin rpl_semi_sync_slave soname ‘semisync_slave.so’;
2.修改my.cnf文件修改semi状态

  1. # 自动开启半同步复制
  2. rpl_semi_sync_slave_enabled=ON

3.重启服务
systemctl restart mysqld

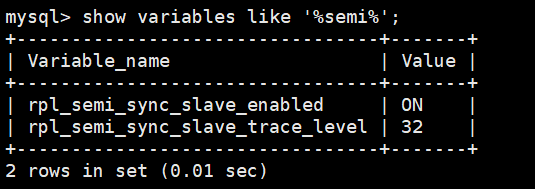

4.查看semi状态
5.查看**主库**日志，确认semi是否已经启用
cat /var/log/mysqld.log
发现semi已经启用，证明semi启用了

4.5并行复制

4.5.1 Master配置

1.进入mysql，查看主库并行复制参数

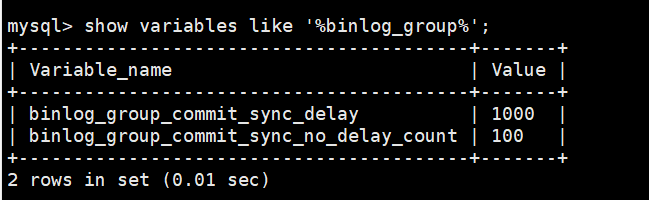

mysql> show variables like ‘%bin_log_group%’
其中第一个代表同步延迟，第二个代表每次同步的事务数，我们要把这两个参数都设置为1000和100
修改my.cnf文件

  1. binlog_group_commit_sync_delay=1000
  2. binlog_group_commit_sync_no_delay_count=100


4.5.2 Slave配置

设置从库配置文件
vi etc/my.cnf

  1. #基于组提交的并行复制方式
  2. slave-parallel-type=LOGICAL_CLOCK
  3. #并行线程数
  4. slave-parallel-workers=8
  5. #开启MTS功能后，务必将参数master_info_repostitory设置为TABLE，这样性能可以有50%~80%的提升
  6. master_info_repository=TABLE
  7. #创建mysql.slave_relay_info表来记录同步的位置信
  8. relay_log_info_repository=TABLE
  9. #在数据库启动后立即启动自动relay_log恢复
  10. relay_log_recovery=1

4.5.3验证

1.主库插入一条记录
2.从库已经有了

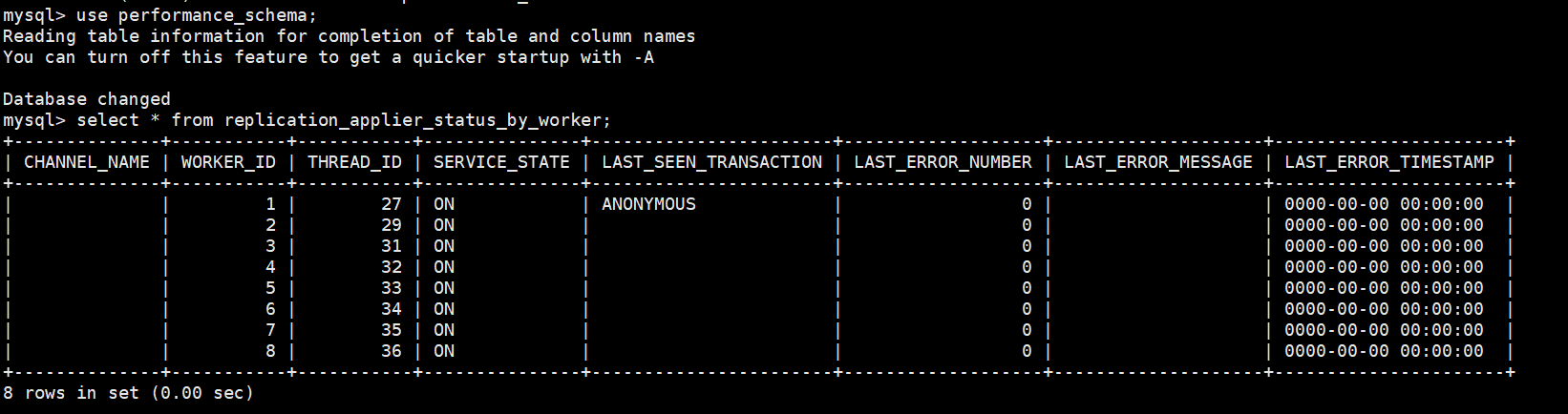

3.查看主库perfoemance_schema库的replication_applier_status_by_worker表，发现已经出现了并行复制的内容

五、MHA高可用搭建

5.1四台机器SSH互通

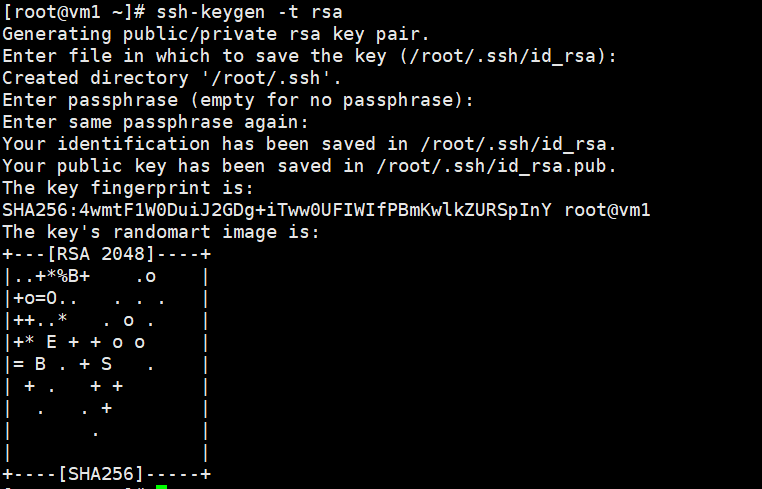

1.在四台服务器上分别执行下面命令，生成公钥和私钥（注意：连续按换行回车采用默认值）
ssh-keygen -t rsa
2.在三台MySQL服务器分别执行下面命令，密码输入系统密码，将公钥拷到MHA Manager服务器上
ssh-copy-id 192.168.199.6（这个IP为MHA Manager服务器的IP）
3.在MHA Manager服务器上检查下，看看.ssh/authorized_keys文件是否包含3个公钥
cat /root/.ssh/authorized_keys

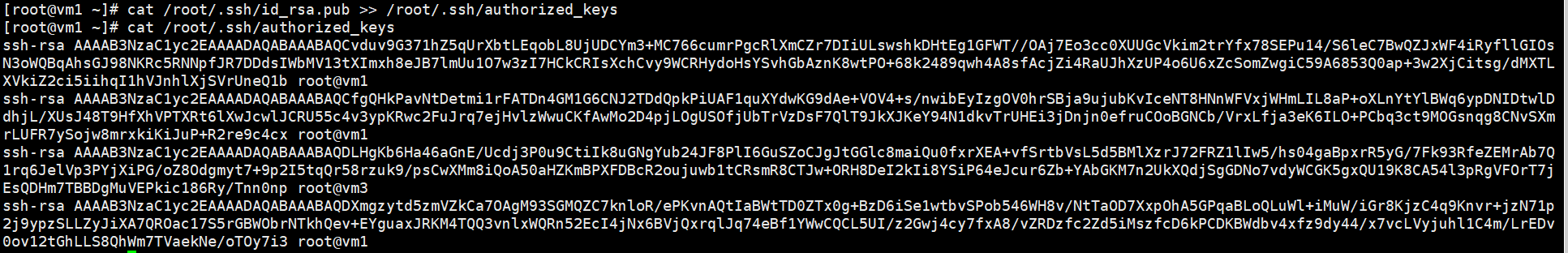

4.执行下面命令，将MHA Manager的公钥添加到authorized_keys文件中（此时应该包含4个公钥）
cat /root/.ssh/id_rsa.pub >> /root/.ssh/authorized_keys

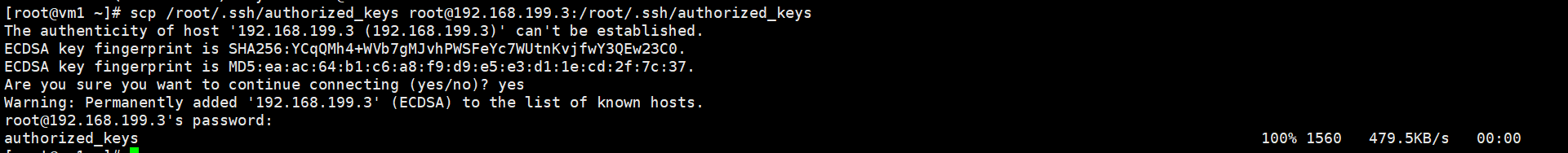

5.从MHA Manager服务器执行下面命令，向其他三台MySQL服务器分发公钥信息
scp /root/.ssh/authorized_keys root@192.168.199.3:/root/.ssh/authorized_keys
scp /root/.ssh/authorized_keys root@192.168.199.4:/root/.ssh/authorized_keys
scp /root/.ssh/authorized_keys root@192.168.199.5:/root/.ssh/authorized_keys
6.在MHA Manager执行下面命令，检测下与三台MySQL是否实现ssh互通
ssh 192.168.199.3
exit
ssh 192.168.199.4
exit
ssh 192.168.199.5
exit

5.2MHA下载安装

5.2.1MHA下载

MySQL5.7对应的MHA版本是0.5.8，所以在GitHub上找到对应的rpm包进行下载，MHA manager和node的安装包需要分别下载 ：
https://github.com/yoshinorim/mha4mysql-manager/releases/tag/v0.58
https://github.com/yoshinorim/mha4mysql-node/releases/tag/v0.58
下载完成后将Manager和Node的安装包分别上传到对应的服务器（可通过Xftp等工具）
注意：三台MySQL服务器需要安装node
MHA Manager服务器需要安装manager和node
提示：也可以使用wget命令在linux系统直接下载获取，例如 ：
wget https://github.com/yoshinorim/mha4mysqlmanager/releases/download/v0.58/mha4mysql-manager-0.58-0.el7.centos.noarch.rpm

5.2.2MHA Node安装

在四台服务器上安装mha4mysql-node。MHA的Node依赖于perl-DBD-MySQL，所以要先安装perl-DBD-MySQL
yum install perl-DBD-MySQL -y
wget https://github.com/yoshinorim/mha4mysql-node/releases/download/v0.58/mha4mysql-node-0.58-0.el7.centos.noarch.rpm
rpm -ivh mha4mysql-node-0.58-0.el7.centos.noarch.rpm

5.2.3MHA Manager安装

在MHA Manager服务器安装mha4mysql-node和mha4mysql-manager。
MHA的manager又依赖了perl-Config-Tiny、perl-Log-Dispatch、perl-Parallel-ForkManager，也分别
进行安装。
wget http://dl.fedoraproject.org/pub/epel/epel-release-latest-7.noarch.rpm
rpm -ivh epel-release-latest-7.noarch.rpm
yum install perl-DBD-MySQL perl-Config-Tiny perl-Log-Dispatch perl-Parallel-ForkManager -y

wget https://github.com/yoshinorim/mha4mysql-node/releases/download/v0.58/mha4mysql-node-0.58-0.el7.centos.noarch.rpm
rpm -ivh mha4mysql-node-0.58-0.el7.centos.noarch.rpm

wget https://github.com/yoshinorim/mha4mysql-manager/releases/download/v0.58/mha4mysql-manager-0.58-0.el7.centos.noarch.rpm
rpm -ivh mha4mysql-manager-0.58-0.el7.centos.noarch.rpm

提示：由于perl-Log-Dispatch和perl-Parallel-ForkManager这两个被依赖包在yum仓库找不到，因此安装epel-release-latest-7.noarch.rpm。在使用时，可能会出现下面异常：Cannot retrieve metalink for repository: epel/x86_64。可以尝试使用/etc/yum.repos.d/epel.repo，然后注释掉metalink，取消注释baseurl。

5.3MHA配置文件

MHA Manager服务器需要为每个监控的 Master/Slave 集群提供一个专用的配置文件，而所有的Master/Slave 集群也可共享全局配置。

5.3.1新建初始化配置目录

  1. #目录说明
  2. #/var/log (CentOS目录)
  3. #        /mha (MHA监控根目录)
  4. #            /app1 (MHA监控实例根目录)
  5. #                 /manager.log (MHA监控实例日志文件)
  6. mkdir -p /var/log/mha/app1
  7. touch /var/log/mha/app1/manager.log

5.3.2配置监控全局配置文件

vim /etc/masterha_default.cnf

  1. [server default]
  2. #主库用户名，在master mysql的主库执行下列命令建一个新用户
  3. #create user 'mha'@'%' identified by '123123';
  4. #grant all on *.* to mha@'%' identified by '123123';
  5. #flush privileges;
  6. user=mha
  7. password=123123
  8. port=3306
  9. #ssh登录账号
  10. ssh_user=root
  11. #从库复制账号和密码
  12. repl_user=root
  13. repl_password=root
  14. port=3306
  15. #ping次数
  16. ping_interval=1
  17. #二次检查的主机
  18. secondary_check_script=masterha_secondary_check -s 192.168.199.3 -s 192.168.199.4 -s 192.168.199.5

5.3.3配置监控实例配置文件

先使用 mkdir -p /etc/mha 命令创建目录，然后使用 vim /etc/mha/app1.cnf 命令编辑文件

  1. [server default]
  2. #MHA监控实例根目录
  3. manager_workdir=/var/log/mha/app1
  4. #MHA监控实例日志文件
  5. manager_log=/var/log/mha/app1/manager.log
  6. #[serverx] 服务器编号
  7. #hostname 主机名
  8. #candidate_master 可以做主库
  9. #master_binlog_dir binlog日志文件目录
  10. [server1]
  11. hostname=192.168.199.3
  12. candidate_master=1
  13. master_binlog_dir="/var/lib/mysql"
  14. [server2]
  15. hostname=192.168.199.4
  16. candidate_master=1
  17. master_binlog_dir="/var/lib/mysql"
  18. [server3]
  19. hostname=192.168.199.5
  20. candidate_master=1
  21. master_binlog_dir="/var/lib/mysql"

5.4 MHA 配置检测

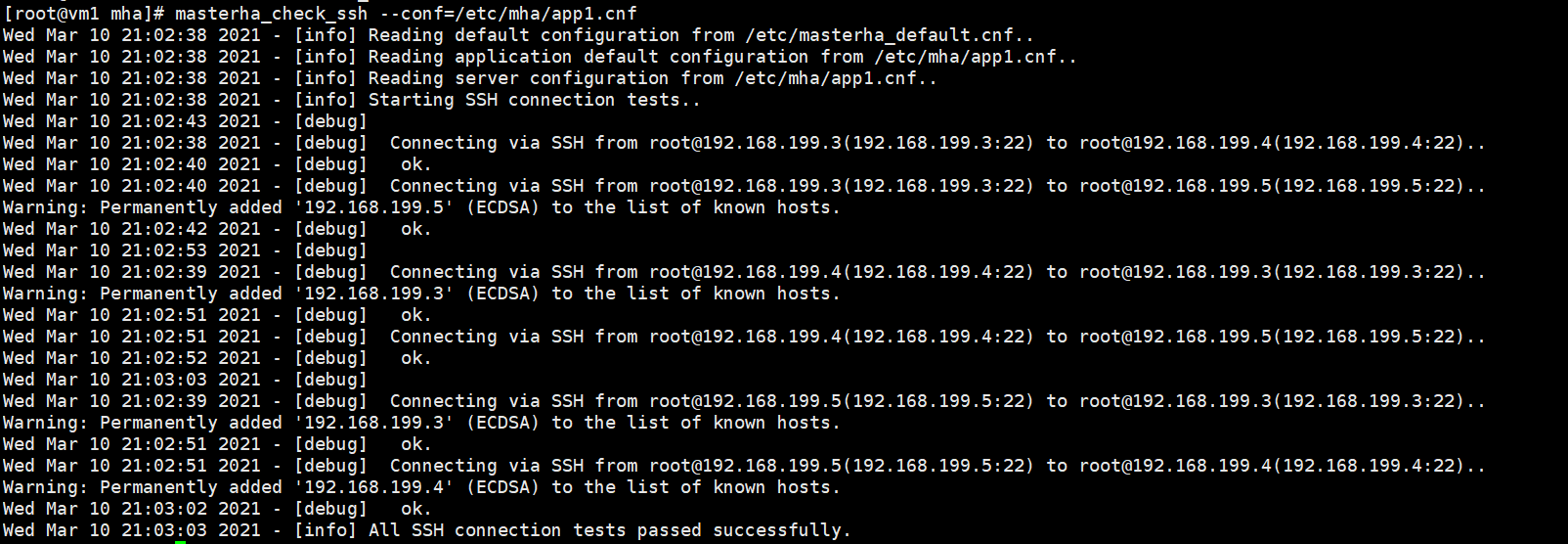

执行ssh通信检测，在MHA Manager服务器上执行：
masterha_check_ssh —conf=/etc/mha/app1.cnf

5.5 检测MySQL主从复制

在MHA Manager服务器上执行：
masterha_check_repl —conf=/etc/mha/app1.cnf

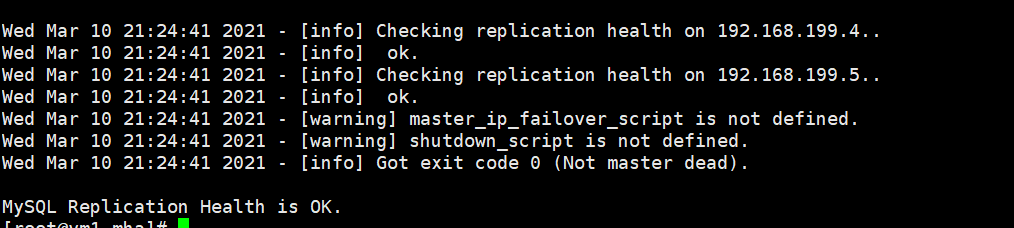

出现“MySQL Replication Health is OK.”证明MySQL复制集群没有问题。

5.6 MHA Manager启动

在MHA Manager服务器上执行
nohup masterha_manager —conf=/etc/mha/app1.cnf —remove_dead_master_conf —ignore_last_failover < /dev/null > /var/log/mha/app1/manager.log 2>&1 &
查看监控状态命令如下：
masterha_check_status —conf=/etc/mha/app1.cnf

查看监控日志命令如下：
tail -f /var/log/mha/app1/manager.log

5.7 测试MHA故障转移

5.7.1模拟主节点崩溃

在MHA Manager服务器执行打开日志命令 ：
tail -200f /var/log/mha/app1/manager.log

关闭Master MySQL服务器服务，模拟主节点崩溃
systemctl stop mysqld

查看MHA日志，可以看到哪台slave切换成了master
show master status;


5.7.2将原主启动切换回主

1.启动MySQL服务
systemctl start mysqld

2.挂到新主做从库
mysql> change master to master_host=’192.168.199.4’,master_port=3306,master_user=’root’,master_password
=’root’,master_log_file=’mysql-bin.000001’,master_log_pos=1092;
mysql> start slave; // 开启同步

提示：master_log_file和master_log_pos两个参数需要去新主库查看，show master status \G;

3.使用MHA在线切换命令将原主切换回来
//必须先停止mha进程
masterha_stop —conf=/etc/mha/app1.cnf
//执行在线切换主从命令

  1. masterha_master_switch --conf=/etc/mha/app1.cnf --master_state=alive --new_master_host=192.168.199.3 --new_master_port=3306 --orig_master_is_new_slave
  2. --running_updates_limit=10000

六、记坑

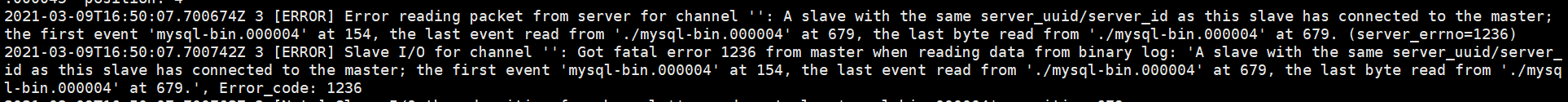

1.如果发现主库添加记录，从库复制不过来，先查看从库日志

cat /var/log/mysqld.log
同时结合从库命令：

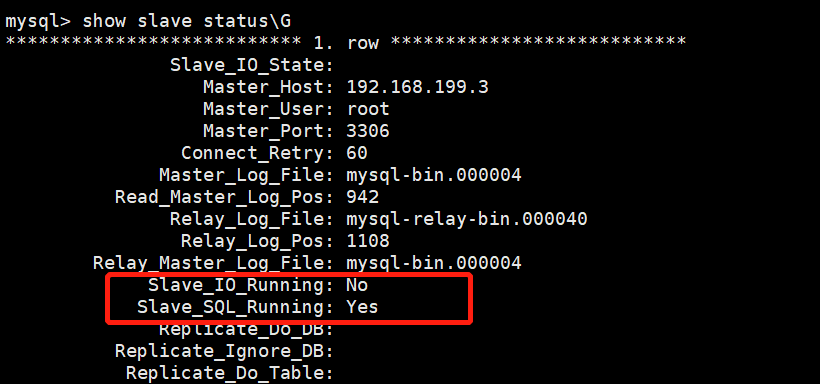

mysql> show slave status\G
发现：
Slave_IO_Running为No

分析得到可能是由于两台从服务器的uuid一致，这时我们需要查看并且修改一台从服务器的uuid
执行命令：
vi /var/lib/mysql/auto.cnf
修改其中的一个uuid，然后重启mysql即可

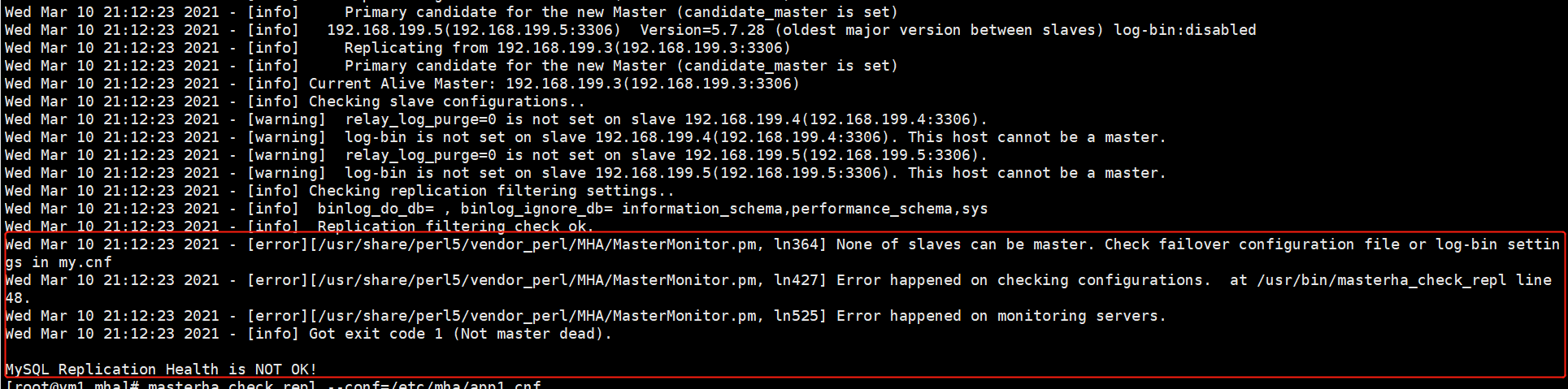

2.如果上面步骤5.5出现 None of slaves can be master. Check failover configuration file or log-bin settings in my.cnf报错

那么可能是主库或从库（主库一般都配置了）没有配置bin-log，在从库my.cnf上配置
log_bin=mysql-bin
binlog-ignore-db=performance_schema
binlog-ignore-db=information_schema
binlog-ignore-db=sys 即可
