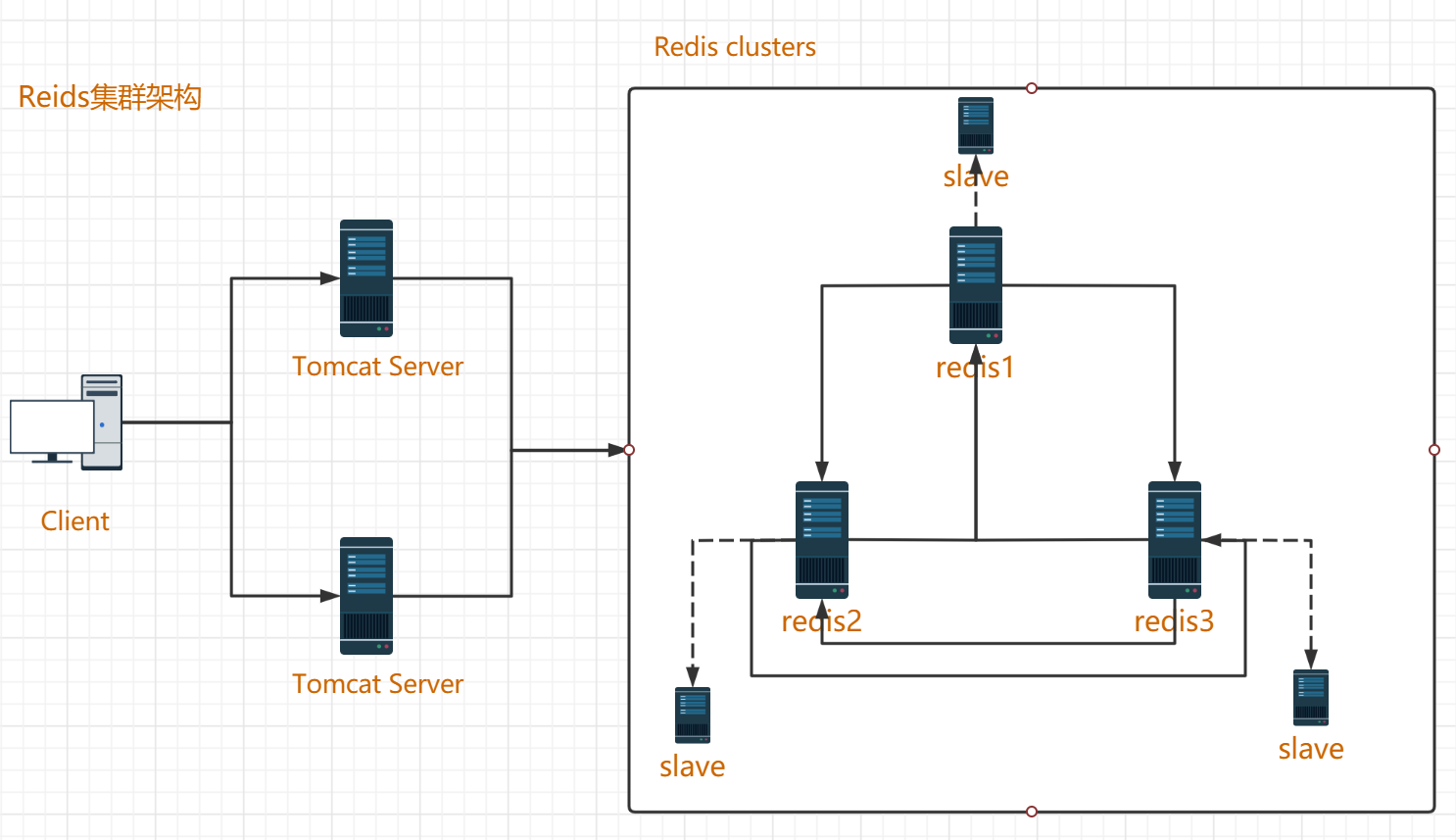

集群机构模式如下所示，它有多个Redis节点组组成，每个节点组所服务的数据之间不存在交集。其中，每个节点组都有且仅有一个master节点，如果使用主从复制，那么可以有0到多个slave节点。master节点提供写服务和读服务，而slave节点只提供读服务。
Redis集群架构 - 图1

配置

下面通过docker-compose来搭建集群。首先编写docker-compose.yml文件，内容如下：

  1. version: '3.1'
  2. services:
  3.   redis1:
  4.     image: daocloud.io/library/redis:5.0.7
  5.     restart: always
  6.     container_name: redis1
  7.     environment:
  8.       - TZ=Asia/Shanghai
  9.     ports:
  10.       - 7001:7001
  11.       - 17001:17001
  12.     volumes:
  13.       - ./conf/redis1.conf:/usr/local/redis/redis.conf
  14.     command: ["redis-server", "/usr/local/redis/redis.conf"]
  15.   redis2:
  16.     image: daocloud.io/library/redis:5.0.7
  17.     restart: always
  18.     container_name: redis2
  19.     environment:
  20.       - TZ=Asia/Shanghai
  21.     ports:
  22.       - 7002:7002
  23.       - 17002:17002
  24.     volumes:
  25.       - ./conf/redis2.conf:/usr/local/redis/redis.conf
  26.     command: ["redis-server", "/usr/local/redis/redis.conf"]
  27.   redis3:
  28.     image: daocloud.io/library/redis:5.0.7
  29.     restart: always
  30.     container_name: redis3
  31.     environment:
  32.       - TZ=Asia/Shanghai
  33.     ports:
  34.       - 7003:7003
  35.       - 17003:17003
  36.     volumes:
  37.       - ./conf/redis3.conf:/usr/local/redis/redis.conf
  38.     command: ["redis-server", "/usr/local/redis/redis.conf"]
  39.   redis4:
  40.     image: daocloud.io/library/redis:5.0.7
  41.     restart: always
  42.     container_name: redis4
  43.     environment:
  44.       - TZ=Asia/Shanghai
  45.     ports:
  46.       - 7004:7004
  47.       - 17004:17004
  48.     volumes:
  49.       - ./conf/redis4.conf:/usr/local/redis/redis.conf
  50.     command: ["redis-server", "/usr/local/redis/redis.conf"]
  51.   redis5:
  52.     image: daocloud.io/library/redis:5.0.7
  53.     restart: always
  54.     container_name: redis5
  55.     environment:
  56.       - TZ=Asia/Shanghai
  57.     ports:
  58.       - 7005:7005
  59.       - 17005:17005
  60.     volumes:
  61.       - ./conf/redis5.conf:/usr/local/redis/redis.conf
  62.     command: ["redis-server", "/usr/local/redis/redis.conf"]
  63.   redis6:
  64.     image: daocloud.io/library/redis:5.0.7
  65.     restart: always
  66.     container_name: redis6
  67.     environment:
  68.       - TZ=Asia/Shanghai
  69.     ports:
  70.       - 7006:7006
  71.       - 17006:17006
  72.     volumes:
  73.       - ./conf/redis6.conf:/usr/local/redis/redis.conf
  74.     command: ["redis-server", "/usr/local/redis/redis.conf"]

每个节点的配置文件内容格式如下：

  1. # 指定Redis的端口号
  2. port 7001
  3. # 开启集群架构模式
  4. cluster-enabled yes
  5. # 集群信息的文件
  6. cluster-config-file nodes-7001.conf
  7. # 集群对外ip
  8. cluster-announce-ip 121.199.75.6
  9. # 集群对外端口号
  10. cluster-announce-port 7001
  11. # 集群的总线端口
  12. cluster-announce-bus-port 17001

编写好相应的配置文件后，使用doker-compose up -d启动全部的Redis容器。容器启动后，随便进入到一个容器中，使用如下命令进行集群节点之间的互连：

  1. redis-cli --cluster create 121.199.75.6:7001 121.199.75.6:7002 121.199.75.6:7003 121.199.75.6:7004 121.199.75.6:7005 121.199.75.6:7006 --cluster-replicas 1

等待一段时间，Redis的集群模式就搭建完毕了。

原理

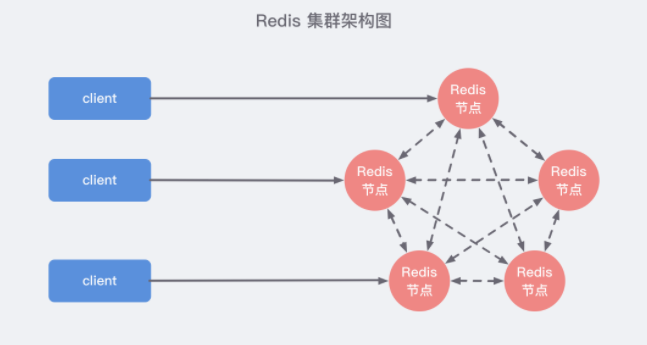

Redis集群架构可以保证主从+哨兵的基本功能之外，继续提升Redis存储数据和并发响应的能力。Redis集群模式无中心，集群中每个Redis节点之间都是互相两两连接，客户端只需要随机的连接到其中任意一个节点上，就可以对集群中其他的Redis节点执行读写操作。
Redis集群架构 - 图2
source

不同的节点之间通过Redis Cluster Bus进行交互，交换的信息有：

  • slot槽和节点之间的对应关系
  • 集群中每个节点的可用状态
  • 当集群结构发生改变时，需要一定的协议对集群内所有的节点的配置信息达成一致
  • 发布/订阅功能需要传递的信息
  • …

Redis集群中内置了16384个哈希槽，客户端连接到 Redis 集群之后，会同时得到一份关于这个 集群的配置信息。当客户端具体对某一个 key 值进行操作时，会使用CRC16校验后计算出它的Hash值，然后把哈希值对 16384 求余数，这样每个 key 都会对应一个编号在 0-16383 之间的哈希槽。

Redis 会根据节点数量 大致均等 的将哈希槽映射到不同的节点，再结合集群的配置信息就能够知道这个 key 值应该存储在哪一个具体的 Redis 节点中。如果不属于自己管，那么就会使用一个特殊的 MOVED 命令来进行一个跳转，告诉客户端去连接指定的节点执行读写请求。

cluster不支持跨节点的命令，如果一个请求中涉及到两个节点的key，那么请求将操作失败。Redis为了解决这个问题，引入了HashTag的概念，允许只使用key的某一部分计算哈希值，进而划分到相应的哈希槽。如果两个key某些部分是一致的，那么它们将会落到同一个槽中。

集群相对于前两种模式具有如下的优点：

  • 数据分区：集群将数据分散到多个节点，一方面突破了 Redis 单机内存大小的限制，存储容量大大增加；另一方面，每个master节点都可以对外提供读写服务，大大提高了集群的响应能力
  • 高可用：集群支持主从复制和主节点的自动故障转移（与哨兵类似），当任一节点发生故障时，集群仍然可以对外提供服务

分区方案

常用的分区方案有如下三种：

  • 哈希值 % 节点数：这是最简单也是最直接的一种方式，简单的取模进行节点的选择。但是当新增或是删减节点导致节点的数量发生变化时，系统中所有的数据都需要重新计算映射关系，使得数据迁移工作繁重
  • 一致性哈希分区：将整个哈希值空间组织为一个虚拟的圆环，范围是$[0 - 2^{32-1}]$。对于每一个数据来说，首先根据key计算得到哈希值后，明确了它在环上的位置，然后从该位置顺时针往下走，找到的第一个节点就是它需要映射的节点。 Redis集群架构 - 图3
    source
    当节点的数量发生变化时，对于数据的影响仅限于附近的数据。以上图为例，如果在 node1 和 node2 之间增加 node5，则只有 node2 中的一部分数据会迁移到 node5；如果去掉 node2，则原 node2 中的数据只会迁移到 node4 中，只有 node4 会受影响。
    但是，当节点的数量比较少时，增加或删除节点可能会导致数据倾斜，造成严重的数据不均衡。例如，如果去掉 node2，node4 中的数据由总数据的 1/4 左右变为 1/2 左右，与其他节点相比负载过高。
  • 带有虚拟节点的一致性哈希分区：即上面所介绍的Redis中哈希槽的思想，每个实际的节点都包含一定数量的哈希槽，每个槽包含的数据都在一定的范围内，它是数据管理和迁移的基本单位，此时节点数量的变化对于系统的影响就很小。槽解耦了数据和实际节点之间的关系，增加或删除节点对系统的影响很小。

问：当集群中增删节点，哈希槽的分配是如何变化的呢？

答：仍以上图为例，系统中有 4 个实际节点，假设为其分配 16 个槽(0-15)，槽 0-3位于node1；4-7位于node2；以此类推….如果此时删除 node2，只需要将槽4-7重新分配即可，例如槽 4-5 分配给 node1，槽 6 分配给 node3，槽 7 分配给 node4；可以看出删除 node2后，数据在其他节点的分布仍然较为均衡。

slot迁移

当新增节点、节点下线或者因负载不均需要充分调整slot分布时，就会触发slot迁移操作。slot的迁移操作由外部的系统完成，Redis只是提供了过程中所需的原语供调用。这些原语主要包含两种：

  • 节点迁移状态设置：源节点或是目标节点
  • key迁移的原子命令：执行具体的迁移工作

slot迁移的过程示意图如下所示：
Redis集群架构 - 图4

假设需要将A节点中的id为1的slot迁移到B节点，那么整个迁移的过程为：

  • 向B节点发送状态变更命令，将B节点对应的slot设置为IMPORTING
  • 向A节点发送状态变更命令，将A节点对应的slot设置为MIGERTAING
  • 针对于A的slot中所有的key，分别向A发送MIGRATE命令，告诉A将对应的key迁移到B上

由于两个节点在迁移的过程中仍然会相应客户端的请求，因此，面对请求两个节点的操作和正常状态下是有区别的：

  • 对于A节点来说，如果客户端访问的key仍在A上，则正常处理该请求；如果key已经或者正在迁移到B，那么A会回复客户端ASK消息，让它跳转到B上执行
  • 对于B节点来说，所有非ASK请求跳转而来的操作都不进行处理，而是回复MOVED命令，让客户端跳转到A执行

这样保证了同一个key在迁移之前总是在源节点执行操作，迁移之后总是在目标节点上执行操作。当slot中所有的key都成功的迁移到了B上，客户端使用CLUSTER SETSLOT命令，这是B的slot信息，让B感知到迁移的slot。

failover

集群的故障迁移需要解决如下的几个问题：

  • 如果某个节点发生了故障，它如何让集群中其他的节点感知到
  • 如果多个节点感知到了故障信息，那么如何确定感知到的节点一定就是发生了故障
  • 如果确定发生了故障，如果将故障节点的一个slave晋升为新的master节点
  • 当升级完成后，如何让集群所有的节点感知到变更的发生

集群中节点两两之间通过Redis Cluster Bus来进行PING/PONG通信，当节点A向节点B通信时，如果发送的PING消息没有正常得到PONG消息，那么节点A将节点B置为PFAIL（possible fail）状态。之后，节点A与集群中其他的节点使用gossip协议进行通信时，PFAIL状态信息就会传递到其他的节点。

节点A之后也会收到其他节点的PONG信息，如果其他节点认为节点B确实发生了故障的数量超过了一定值，那么节点A就将节点B设置为FAIL状态。

当节点B被设置为FAIL状态后，需要从它的多个slave节点中选举一个升级为新的master节点。slave节点在晋升前会进行协商优先级，优先级的重要决定因素就是slave节点最后一次同步master信息的时间，越近表示这个slave节点的数据越新，相应的优先级就越高。优先级越高的slave节点更有可能早发起选举，成为新的master节点的可能性越高。

参加选举的slave节点会向其他的master节点发送消息，如果master节点本轮还没有投票，则回复同意，否则拒绝。当slave节点收到超过半数的master节点同意的消息，则它升级为新的master节点。然后它通过PONG消息将最新的epoch进行广播，使得集群中其他的节点可以及时更新拓扑结构，直到集群收敛。

优化手段

如果集群中的节点设置了主从复制，那么客户端对于master节点的读请求会被直接响应，而对于slave节点的读请求，会被MOVED消息转移到master节点，由master节点响应。为了更好的满足读写分离的需求，Redis提供了READONLY命令，如果slave节点收到的是该命令，则直接处理请求，无需再转换到master节点处理。

另外，Redis集群还提供了单点保护功能。假设master节点A只有一个slave节点，当它的slave发生故障时，集群为了继续保证高可用性，会将节点B的slave进行副本迁移后，让它重新成为节点A的slave使用。为了满足这种需求，集群中节点的数量应该保持为2 * master + 1个节点。迁移的示意过程如下所示：
Redis集群架构 - 图5
