基本概念
引用百度百科的解释，内存多通道其实就是在北桥芯片级里设计了多个内存控制器，每个内存控制器可相互独立工作，每个控制器控制一个内存通道，CPU可通过每个内存控制器独立分别寻址、读取数据，从而使内存的带宽增加，数据存取的速度也相应的增加，不过需要说明的一点是，现在的服务器架构已经没有北桥芯片一说，目前采用的是直接吧内存控制器集成到了CPU内存，所以我们能在CPU的参数上看到是几通道的内存

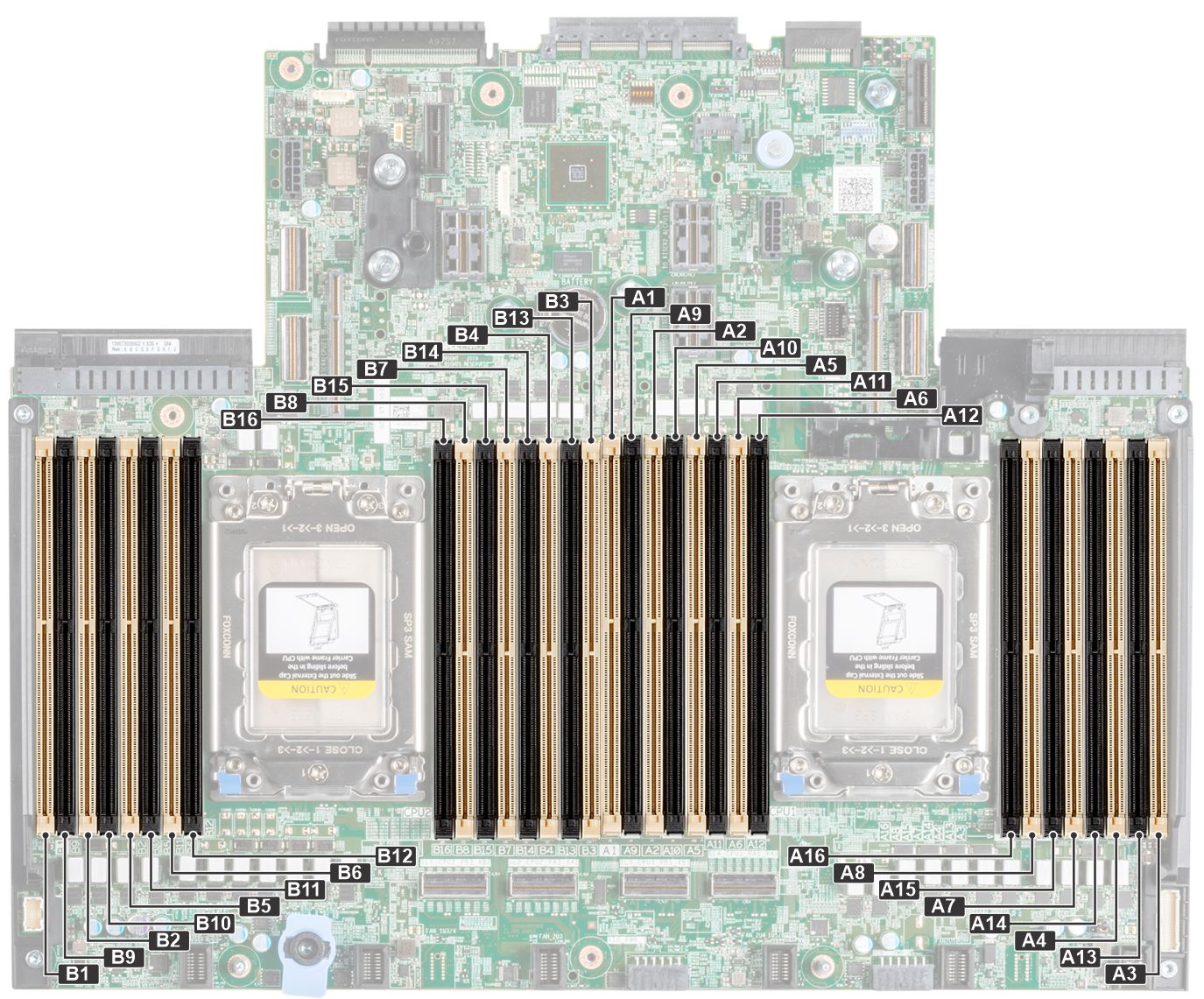

我们平常在服务器上插内存时会涉及到一个对称的问题，但是我们时常是啥啥分不清如何插才能对称，才能发挥服务器的最大性能，以及在增加内存和减少内存时该如何插，接下来我以dell的R7525服务器为例来进行说明，以下是服务器内部结构图
说明：从上面图上可以看到有两颗CPU，且每颗CPU有自己的内存插槽域，A1-A16插槽归CPU0管，B1-B16插槽归CPU1管，当然不是说她们是独立的，在内部也能够互相访问，只是有一定的开销，图中还能看到有两种颜色，两种颜色一般表示一个内存通道可以插两条内存，但是在工作当中我们通常看到我们只插了一种颜色，比如图中白色插满就表示所有通道都插了内存，如果我们只需要四通道的内存，我们就可以只插前面四个白色插槽，因此我们需要几通道，就只需要插几个插槽就可以了，在平常我们还会遇到主板插槽有三种颜色的情况，这种也是一样的意思，表示一个内存通道可以插三条内存，当然把一种颜色插满也就表示所有内存通道都可以使用了，需要加内存时，就在插其他的颜色插槽上即可
| 处理器 | 通道 A | 通道 B | 通道 C | 通道 D | 通道 E | 通道 F | 通道 G | 通道 H |
|---|---|---|---|---|---|---|---|---|
| 处理器 1 | 插槽 A6 和 A12 | 插槽 A5 和 A11 | 插槽 A2 和 A10 | 插槽 A1 和 A9 | 插槽 A8 和 A16 | 插槽 A7 和 A15 | 插槽 A4 和 A14 | 插槽 A3 和 A13 |
| 处理器 2 | 插槽 B6 和 B12 | 插槽 B5 和 B11 | 插槽 B2 和 B10 | 插槽 B1 和 B9 | 插槽 B8 和 B16 | 插槽 B7 和 B15 | 插槽 B4 和 B14 | 插槽 B3 和 B13 |
