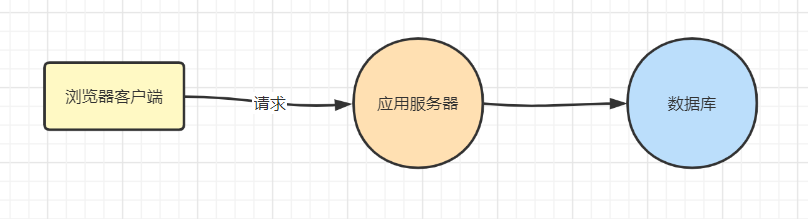

单一架构

  • 一个应用服务器和一个数据库

缺点：如果出现硬件故障或自然灾害可能会导致数据全部丢失，造成一定的损失

定时备份数据？
如果数据库存储的数据太多，比如 G 级别的数据，每次备份耗时很长且备份要占用大量的空间

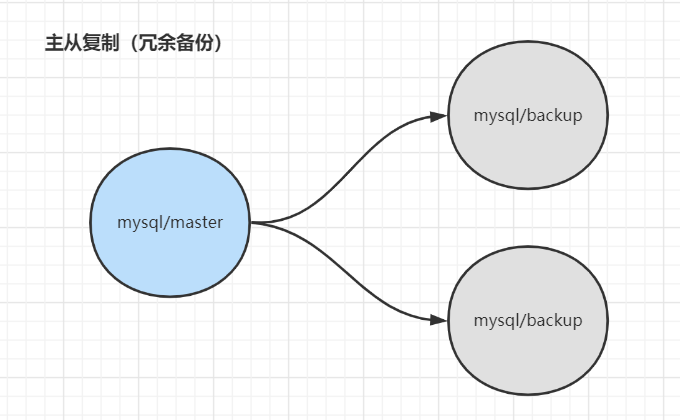

主从架构

了解

也叫主备架构

  • master/slave
  • 或 master/backup

使用场景：从节点仅用来做备份，不对外提供服务
原理：主节点使用 binlog 记录操作日志，将其同步给从节点进行备份（单向异步）

菊花链：每个节点也可以有从节点，树状结构，高度无限制

小实验

Mysql：8.0
OS：ubuntu 20.04

准备

配置每个节点的同步信息，保证 server-id 唯一
配置文件：/etc/mysql/mysql.conf.d/mysqld.cnf

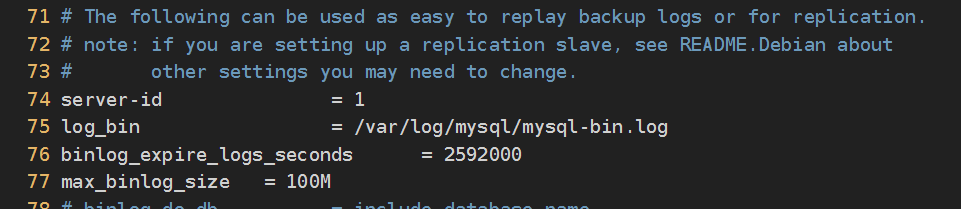

比如主节点的配置：
从节点配置一样，只用保证 server-id 两两不相同即可

主节点

查看 server-id 是否配置成功
mysql> show variables like 'server_id';

查看作为主节点时的节点状态

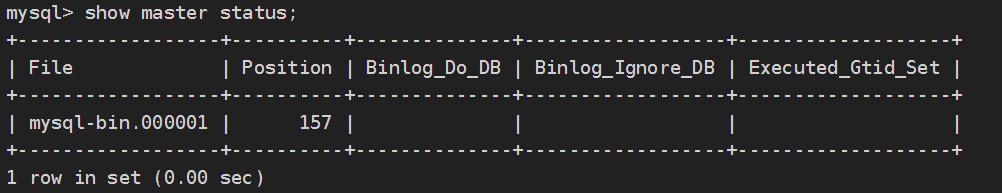

mysql> show master status;
File 和 Position 两个属性在从节点上要用到（告诉从节点从哪里开始同步）

从节点

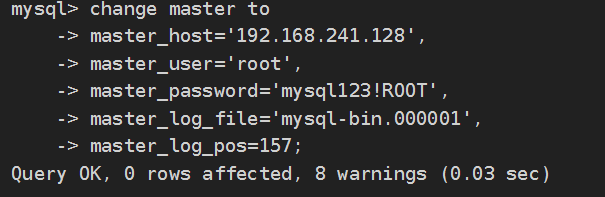

指定要同步的主节点信息，包括主机信息、连接信息、文件、开始位置

  1. change master to
  2. master_host='192.168.241.128',
  3. master_user='root',
  4. master_password='mysql123!ROOT',
  5. master_log_file='mysql-bin.000001',
  6. master_log_pos=157;


开启同步
mysql> start slave;

  • mysql> stop slave;

查看从节点状态

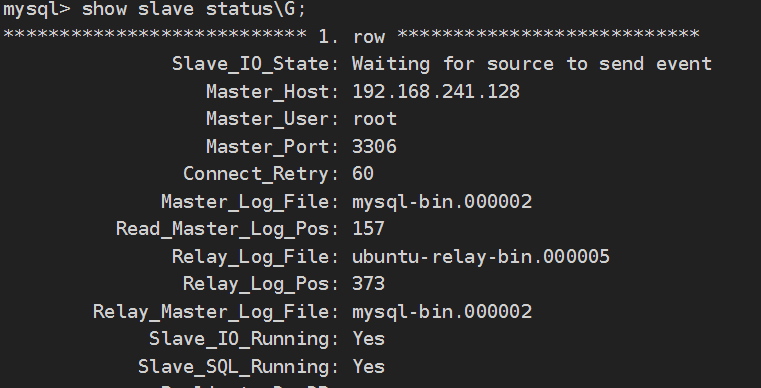

mysql> show slave status\G;

非上图结果，且 Slave_IO_Running 为 NO，且出错：Last_IO_Error: Fatal error: The slave I/O thread stops because master and slave have equal MySQL server UUIDs; these UUIDs must be different for replication to work. 原因：虚拟机克隆导致多个机器的 /var/lib/mysql/auto.cnf文件相同，而这个文件记录 server-uuid，多机的 uuid 不能相同，应该把该文件删掉，再次启动 mysql 时会自动生成 操作：删掉“克隆机”中的 /var/lib/mysql/auto.cnf，重启 mysql，发现每个机器又生成了一个 auto.cnf 且内容不同 注意：重启 mysql 不用再配置上边的【指定主节点信息】和【开始同步】 配置完后，重新启动，成功

验证

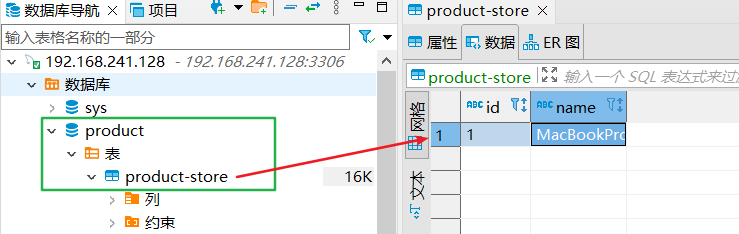

在主节点（192.168.241.128）上创建数据库、创建表、添加记录

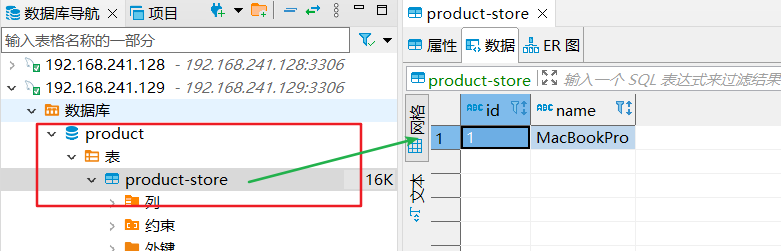

查看从节点（192.168.241.129），发现他已经同步成功

如果尝试修改从节点，发现并不能同步到主节点

MySQL集群

主从架构扩展与 MySQL 集群：https://blog.csdn.net/qq_45453266/article/details/113871739
MySQL 各集群方案：https://www.cnblogs.com/lgx211/p/12456859.html

读写分离架构

使用MyCat实现读写分离

基于上边的【主从架构】

MyCat 官网：http://www.mycat.org.cn/（mycat2）
使用 mycat 1.6 http://www.mycat.org.cn/mycat1.html（目前已有 mycat2，功能更丰富；mycat1 比较稳定）
⭐MyCat 1 wiki：https://github.com/MyCATApache/Mycat-Server/wiki

读写分离架构：让从库分担一部分服务，减轻主节点的并发压力。一般来说读操作由从节点来处理，写操作由主节点处理。

准备两台 mysql 5.7，且配置成主从架构（master：192.168.241.128，slave：192.168.241.129）
下载 mycat 1.6.x，解压
修改 schema.xml

  1. <?xml version="1.0"?>
  2. <!DOCTYPE mycat:schema SYSTEM "schema.dtd">
  3. <mycat:schema xmlns:mycat="http://io.mycat/">
  5.         <!--定义mycat逻辑库，dataNode属性记录数据节点名（一个标签）-->
  6.         <schema name="mycatdb" checkSQLschema="false" sqlMaxLimit="300" dataNode="myDataNode"></schema>
  8.         <!--定义数据节点，name属性即数据节点的名字，dataHost属性记录真实主机名（一个标签），-->
  9.         <!--           database属性记录真实的库，即我们的库（这里product是一个商品库）-->
  10.         <dataNode name="myDataNode" dataHost="myDataHost" database="product" />
  12.         <!--定义数据主机，name属性即数据主机的名字-->
  13.         <dataHost name="myDataHost" maxCon="1000" minCon="10" balance="1"
  14.                 writeType="0" dbType="mysql" dbDriver="native" switchType="-1" slaveThreshold="100">
  15.                 <!--心跳检测-->
  16.                 <heartbeat>select user()</heartbeat>
  17.                 <!--主节点-->
  18.                 <writeHost host="hostMaster1" url="192.168.241.128:3306" user="root" password="mysql123!ROOT">
  19.                         <!--从节点-->
  20.                         <readHost host="hostSlave1" url="192.168.241.129:3306" user="root" password="mysql123!ROOT" />
  21.                 </writeHost>
  22.         </dataHost>
  24. </mycat:schema>

修改 server.xml

  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <!DOCTYPE mycat:server SYSTEM "server.dtd">
  3. <mycat:server xmlns:mycat="http://io.mycat/">
  4.         <system>
  5.                 <property name="defaultSqlParser">druidparser</property>
  6.                 <property name="charset">utf8</property>
  7.         </system>
  9.         <!--配置用户信息，name属性指定用户名，password属性指定密码，schemas指定schemas.xml中定义的schema.name-->
  10.         <user name="root">
  11.                 <property name="password">mycat123!ROOT</property>
  12.                 <property name="schemas">mycatdb</property>
  13.         </user>
  15. </mycat:server>

编写业务类（注意声明式事务传播策略的使用）

  1. @Service
  2. public class ProductService {
  3.     @Autowired
  4.     ProductMapper productMapper;
  6.     /*
  7.     这个业务方法不使用事务，会去从库查询。
  8.     如何验证？修改从库数据，使其区别于主库，查询数据，看来自哪里
  10.     注：如果使用默认的REQUIRED传播策略，则会查询主库。因为会使用事务，被判定为可能包含修改操作
  11.      */
  12.     @Transactional(propagation = Propagation.SUPPORTS)
  13.     public List<Product> findAll() {
  14.         return productMapper.findAll();
  15.     }
  17.     /*
  18.     这个业务方法会使用事务，且为 update 语句，会去主库操作
  19.     如何验证？主从库都发生了这个修改，说明修改的是主库
  20.      */
  21.     @Transactional(propagation = Propagation.REQUIRED)
  22.     public int decreaseStore(Integer id) {
  23.         return productMapper.decreaseStore(id);
  24.     }
  25. }

测试查询和修改

  1. @SpringBootTest(classes = Main.class)
  2. @RunWith(SpringRunner.class)
  3. public class T {
  4.     @Autowired
  5.     ProductService productService;
  7.     @Test
  8.     public void t1() {
  9.         productService.findAll().forEach(System.out::println);
  10.     }
  12.     @Test
  13.     public void t2() {
  14.         System.out.println(productService.decreaseStore(1));
  15.     }
  16. }

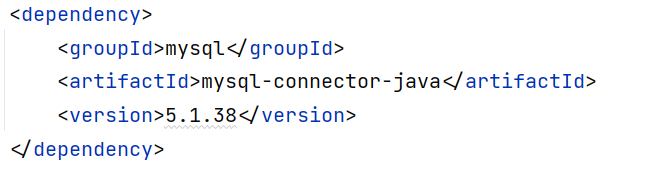

注意点 1：需要使用 5.x 版本的 mysql 驱动（MySQL驱动版本和MySQL版本最好都是 5.x，不然很难配）
注意点 2：配置连接信息时，需指定 mycat 地址，其端口号为 8066，数据库为 schema.name

  1. spring:
  2.   datasource:
  3.     type: com.alibaba.druid.pool.DruidDataSource
  4.     url: jdbc:mysql://192.168.241.130:8066/mycatdb?characterEncoding=UTF-8&useSSL=false
  5.     driver-class-name: com.mysql.jdbc.Driver
  6.     username: root
  7.     password: mycat123!ROOT
  8. mybatis:
  9.   mapper-locations: classpath:/mybatis/mapper/*Mapper.xml
  10.   type-aliases-package: im.engure.entity

原本我的机器上装的是 mysql 8，但是 mysql 1.6 默认使用 5.x 版本的驱动，mycat 连接 mysql 8.x 产生了很多的兼容性问题 于是在一台 docker 上搭建了两台 5.7 版本的 mysql，用他们两个搭建主从复制架构。思路：使用 —link 建立容器关联，部分命令如下图

  1. 创建两个容器。第一个为 master，第二个为 slave，且后者依赖前者

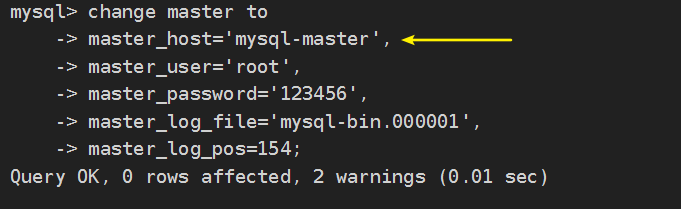

  1. 在 salve 上指定 master，不通过 ip 指定（写死了），而是通过容器名指定（因为上边用了 —link=xxx）


源代码：https://gitee.com/engureguo/mybatis-cache-with-redis 的 check-mycat
