5 传输层

5.1 传输层功能概述

传输层是只有主机才有的层次。为应用层提供通信服务，使用网络层的服务。
功能：

• 传输层提供进程和进程之间的逻辑通信（网络层提供主机与主机之间的逻辑通信）
• 复用和分用
• 传输层对收到的报文进行差错检测
• 传输层的两个协议（面向连接的传输控制协议TCP、无连接的用户数据报协议UDP）

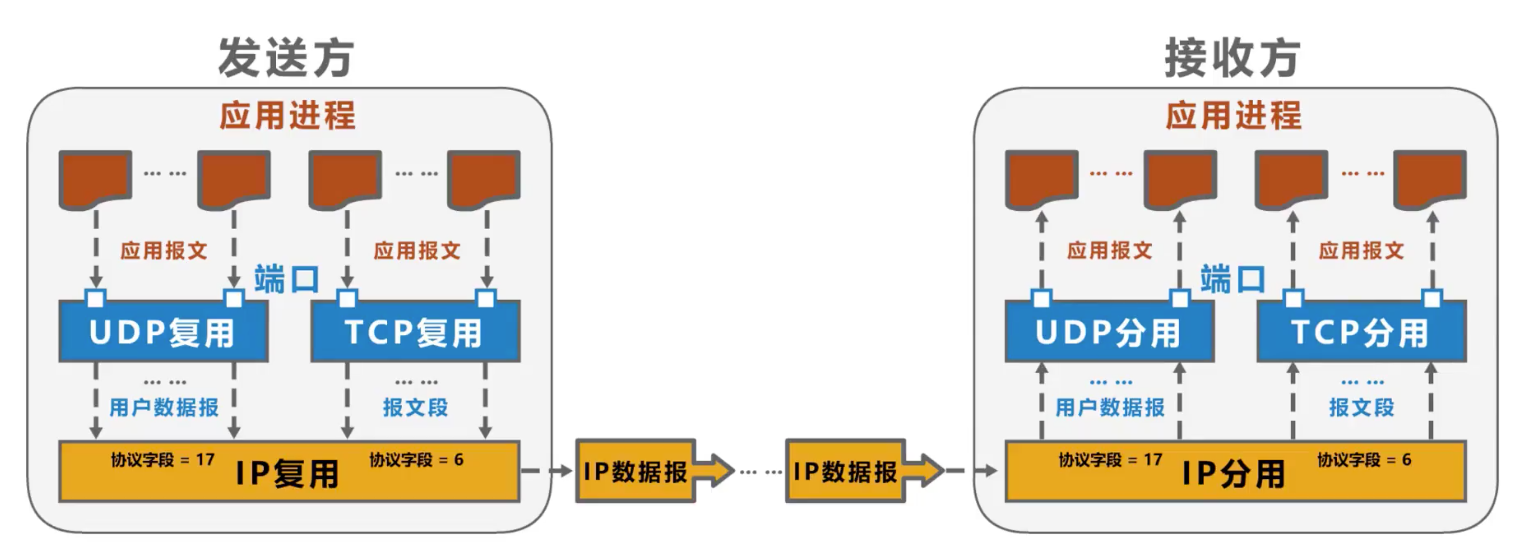

  5.2 复用与分用的概念

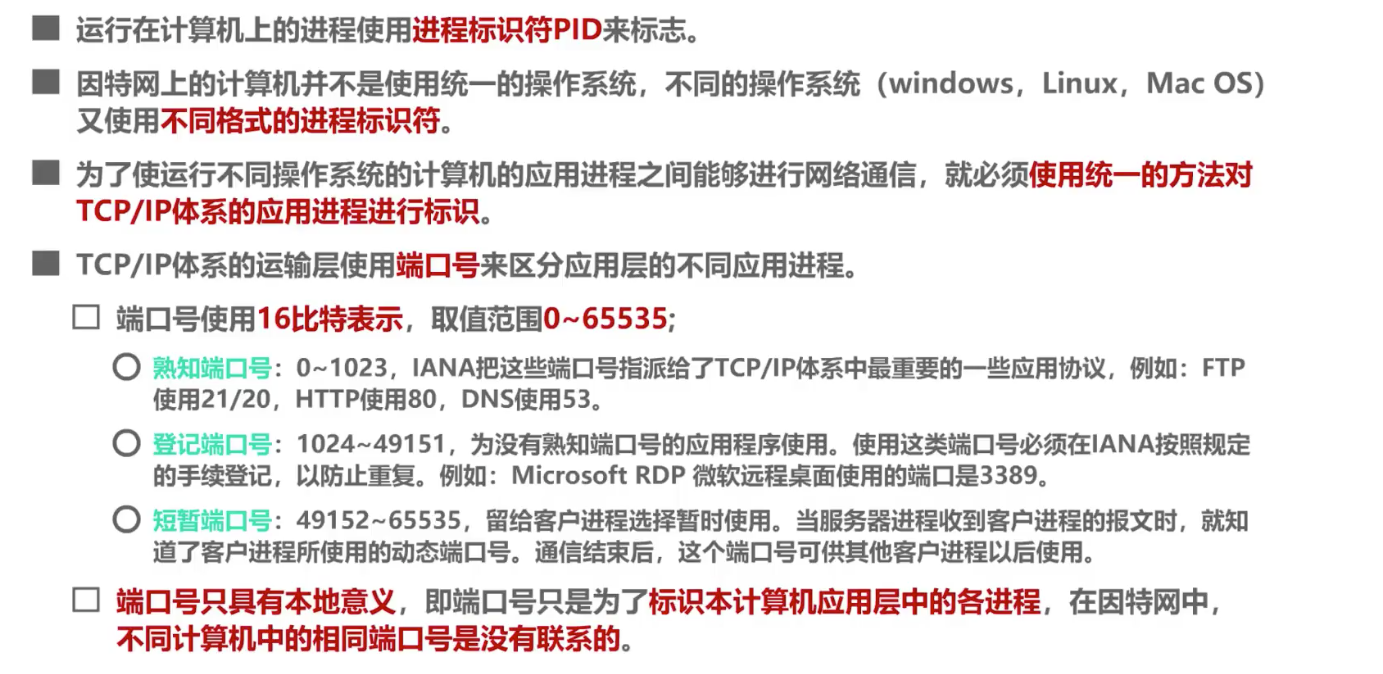

  5.3 传输层的端口号

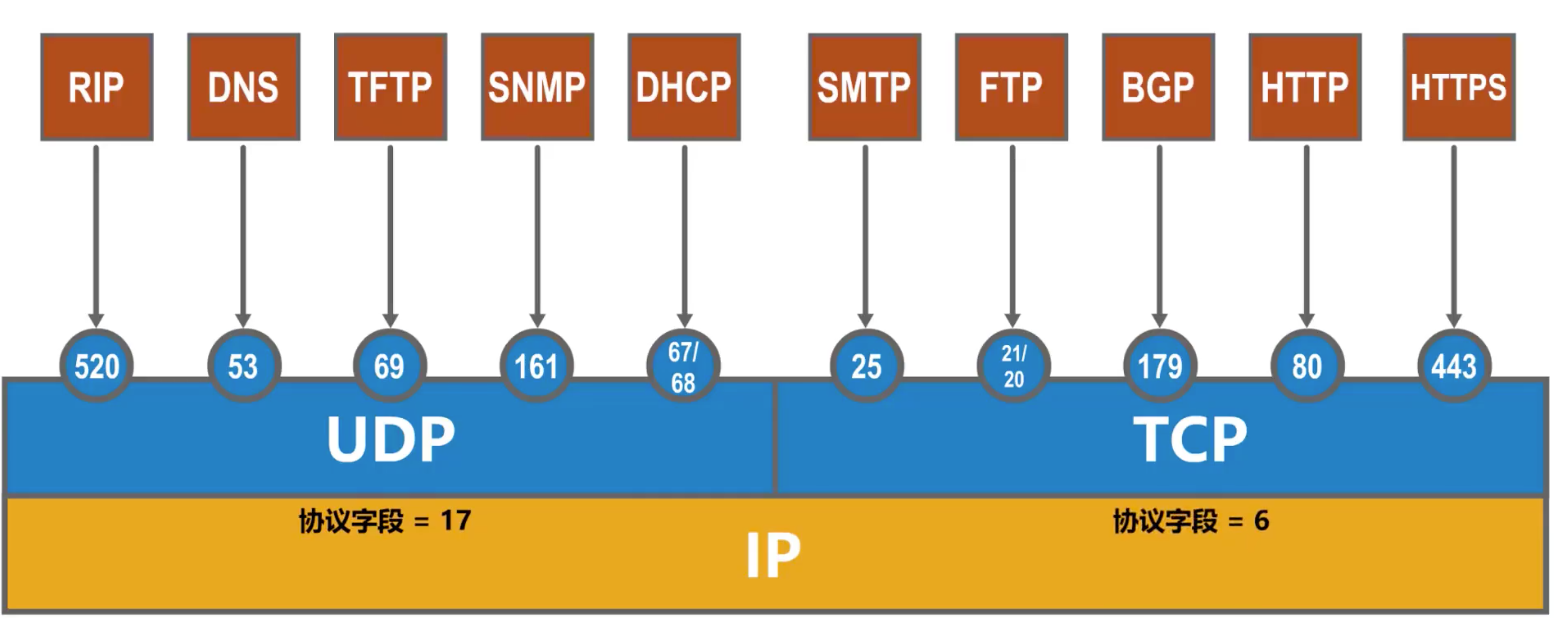

  TCP/IP体系的应用层常用协议所使用的运输层熟知端口号

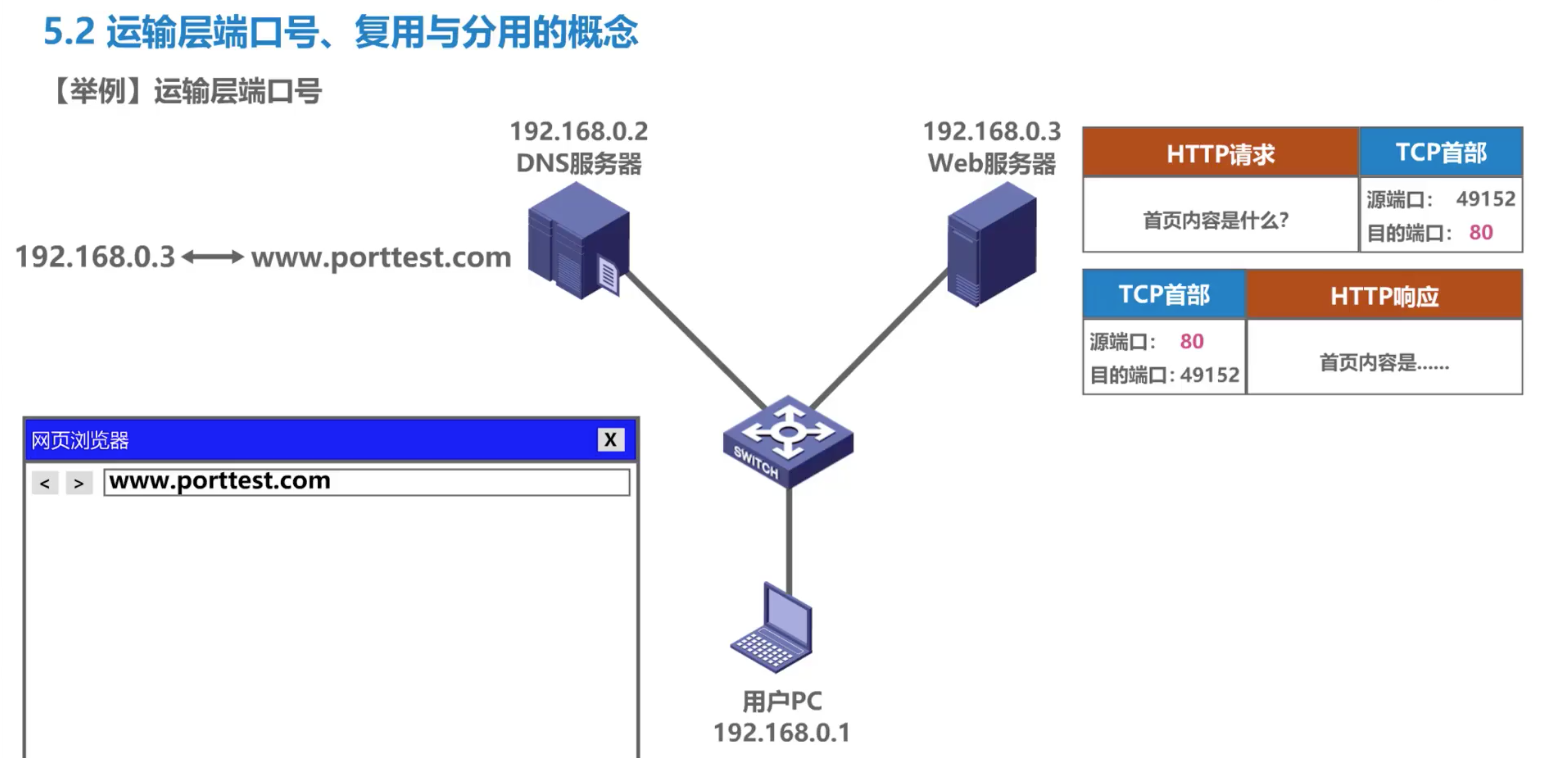

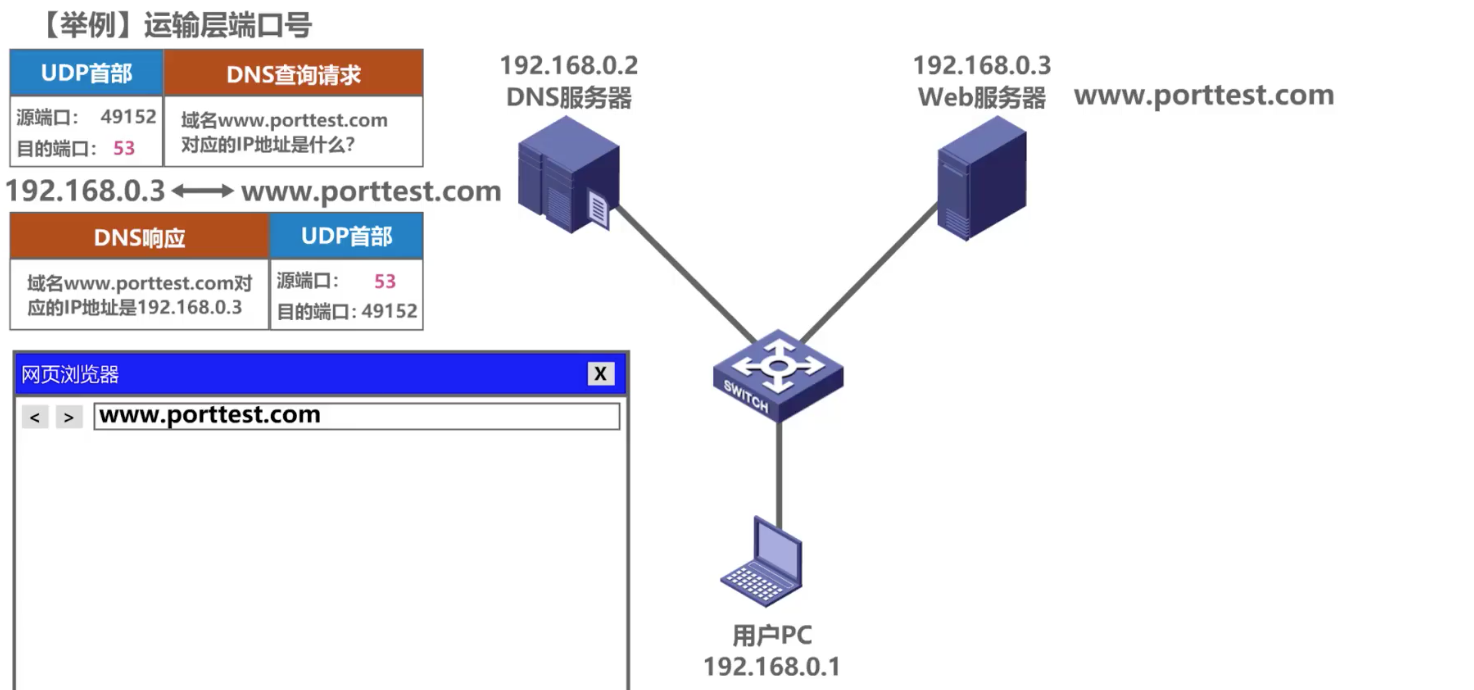

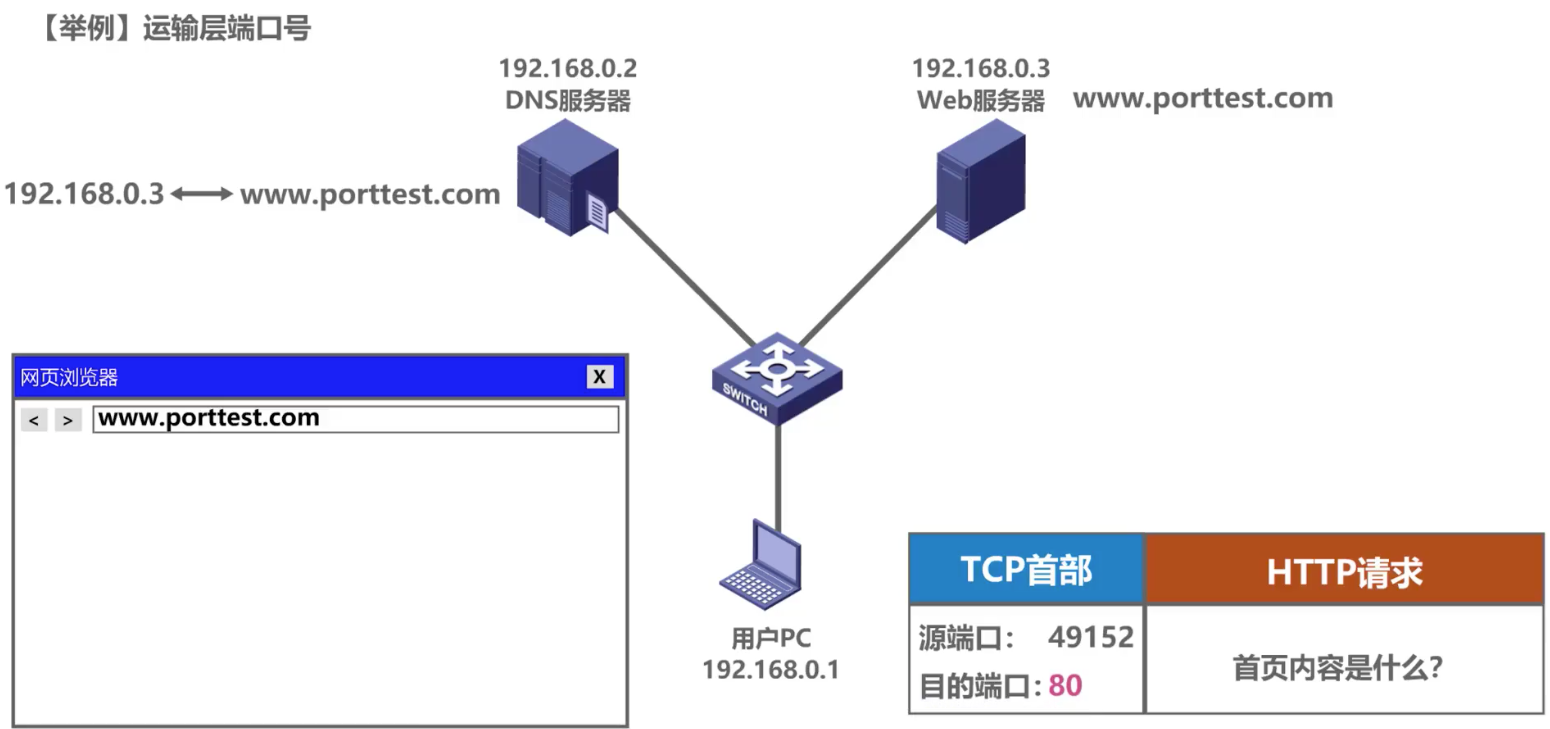

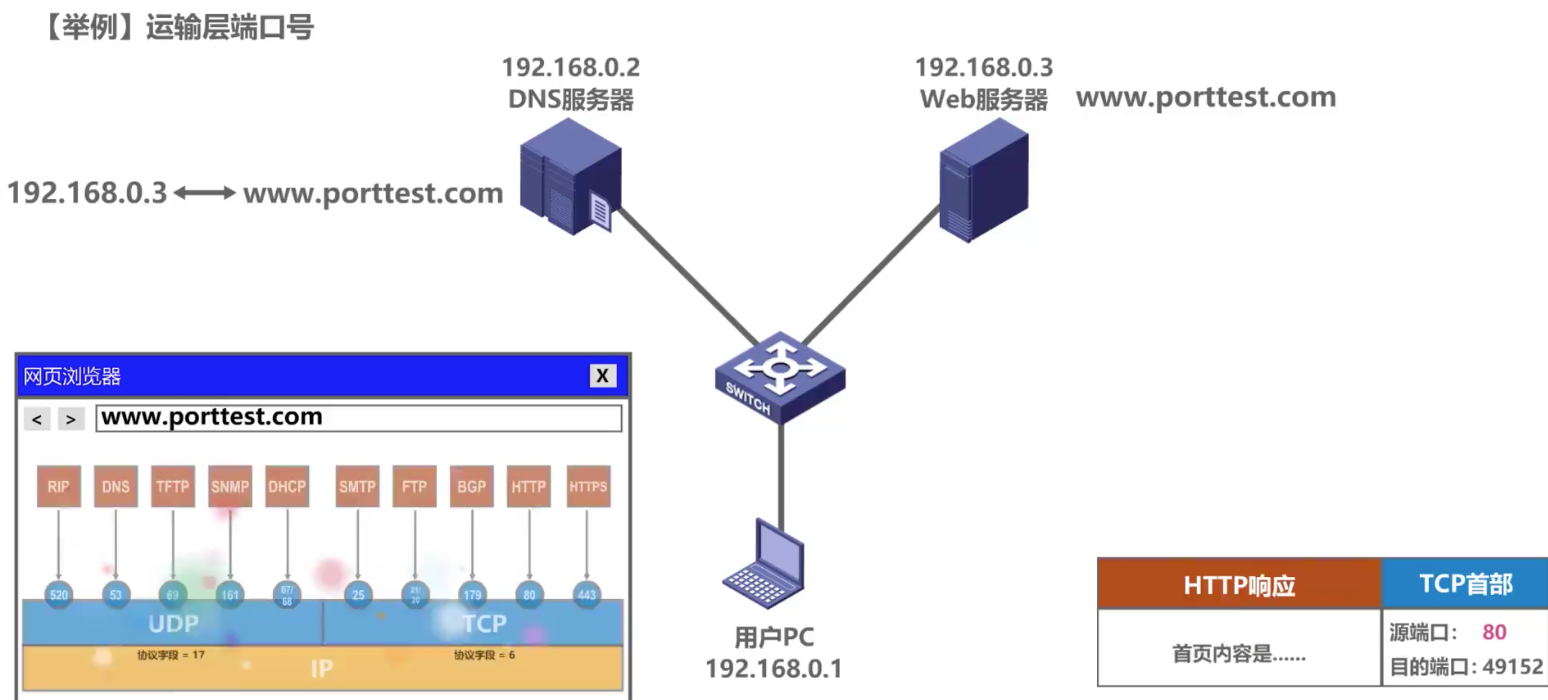

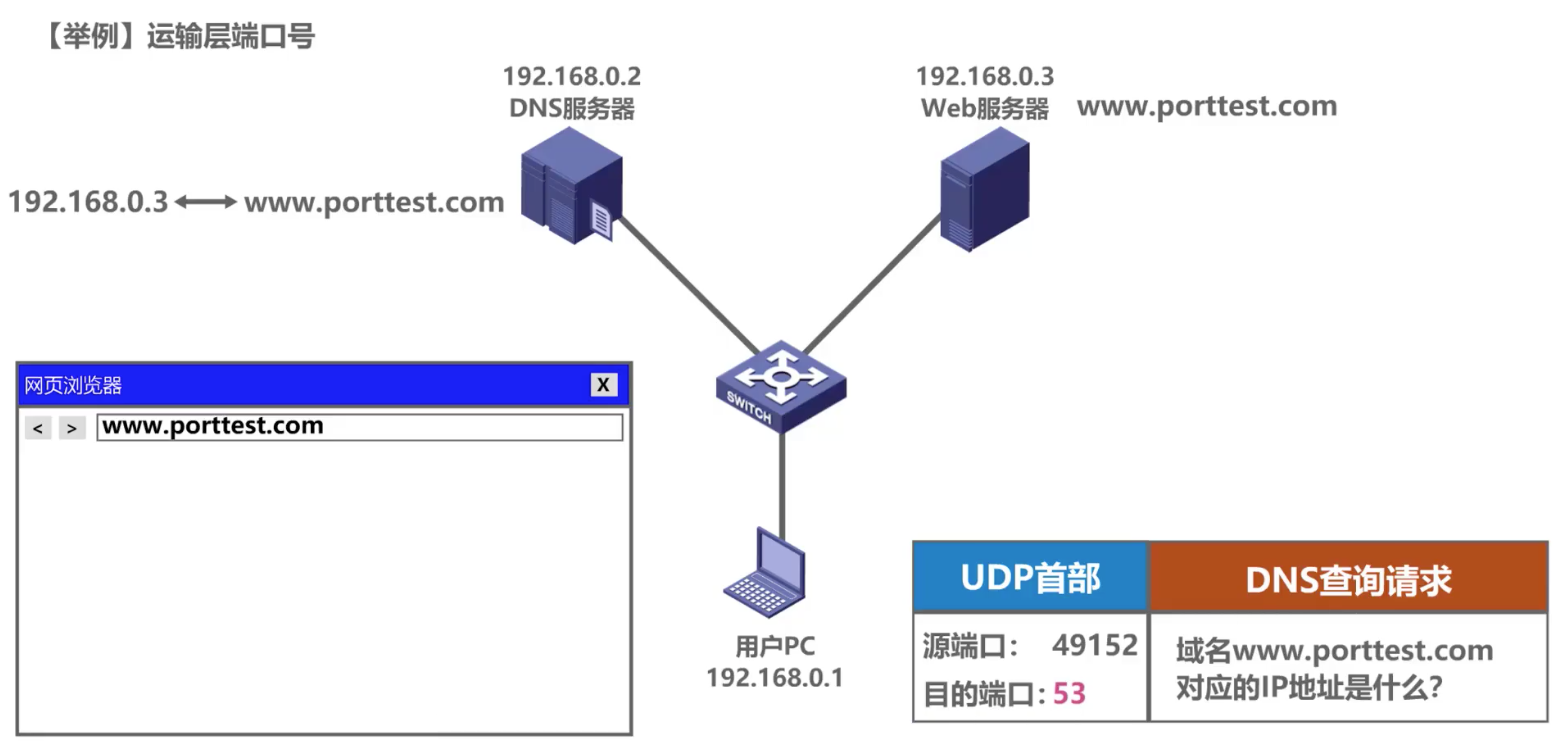

  举例：在用户PC中使用网页浏览器来访问web服务器内容

1. 在网页的地址栏中输入web服务的域名，用户PC中的DNS客户端进程会发送一个DNS查询请求报文，其内容为“域名××对应的IP地址是什么”，DNS的查询请求报文需要使用运输层的UDP协议，封装成UDP用户数据报，其首部中源端口号在49151~65535中任选一个未被占用的，用来表示DNS客户端进程，目的端口字段的值为DNS服务器端进程对应的端口号53，之后将用户数据报封装在IP数据报中通过以太网发送给DNS服务器。
2. DNS服务器收到该数据报后，从中解封出UDP用户数据报，UDP首部中的目的端口号是53，这表明应将该UDP用户数据报的数据载荷部分（即DNS查询请求报文）交付给本服务器中的DNS服务器端进程。DNS服务器端进程解析DNS查询请求报文的内容，然后按照其要求查询对应的IP地址，之后，会给用户PC发送DNS响应报文，内容为“域名××对应的IP地址为××”。DNS响应报文使用运输层的UDP协议封装成用户数据报，其首部中的源端口字段值设置为53，表明这是DNS服务器端进程所发送的UDP用户数据报；目的端口设置为之前用户PC中发送DNS请求查询报文的DNS客户端进程使用的短暂端口号。之后，将用户数据报封装在IP数据报中通过以太网发送给用户PC。用户PC收到该数据报后从中解封出UDP用户数据报，将响应报文给用户PC的DNS客户端进行解析拿到IP地址。

1. 用户PC向web服务器发送HTTP请求报文，内容为“首页内容是什么”，HTTP请求报文需要使用运输层的TCP协议封装成TCP报文段，源端口选取同上，目的端口为80，然后将TCP报文段封装在IP数据报中通过以太网发送给web服务器。

1. web服务器收到该数据包后，从中解封出该报文段，将HTTP请求报文交付给HTTP服务器端进程，查找首页内容，之后会给PC发送HTTP响应报文，内容为HTTP客户端请求的首页内容，使用运输层的TCP协议封装成报文段，首部端口号与DNS类似，之后将TCP报文段封装在IP数据报中，通过以太网传给PC。

1. 用户PC收到该数据报后，从中解封出TCP报文段，通过端口号80可知将TCP报文段的数据载荷部分交付给PC中的HTTP客户端进程，解析HTTP响应报文的内容，并在网页浏览器中显示。

5.4 TCP与UDP的对比

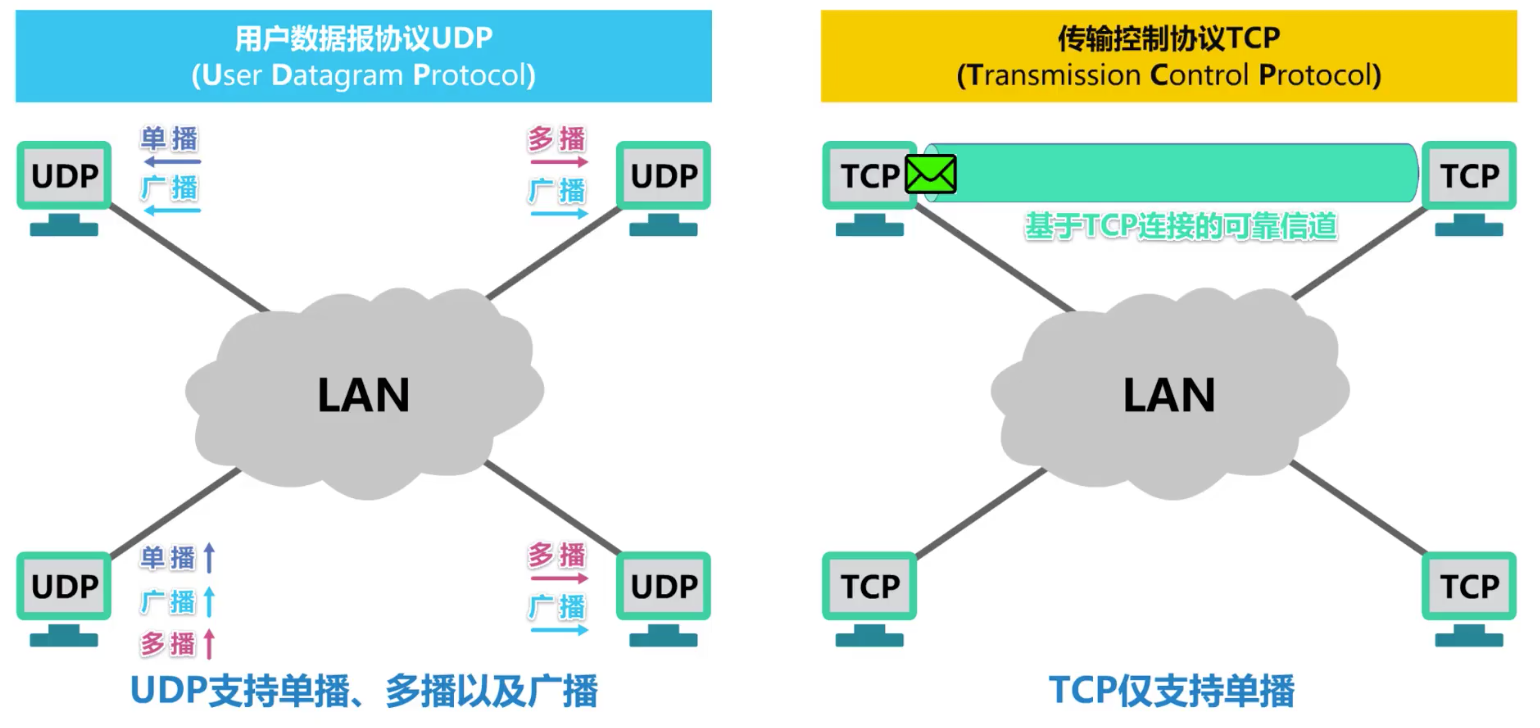

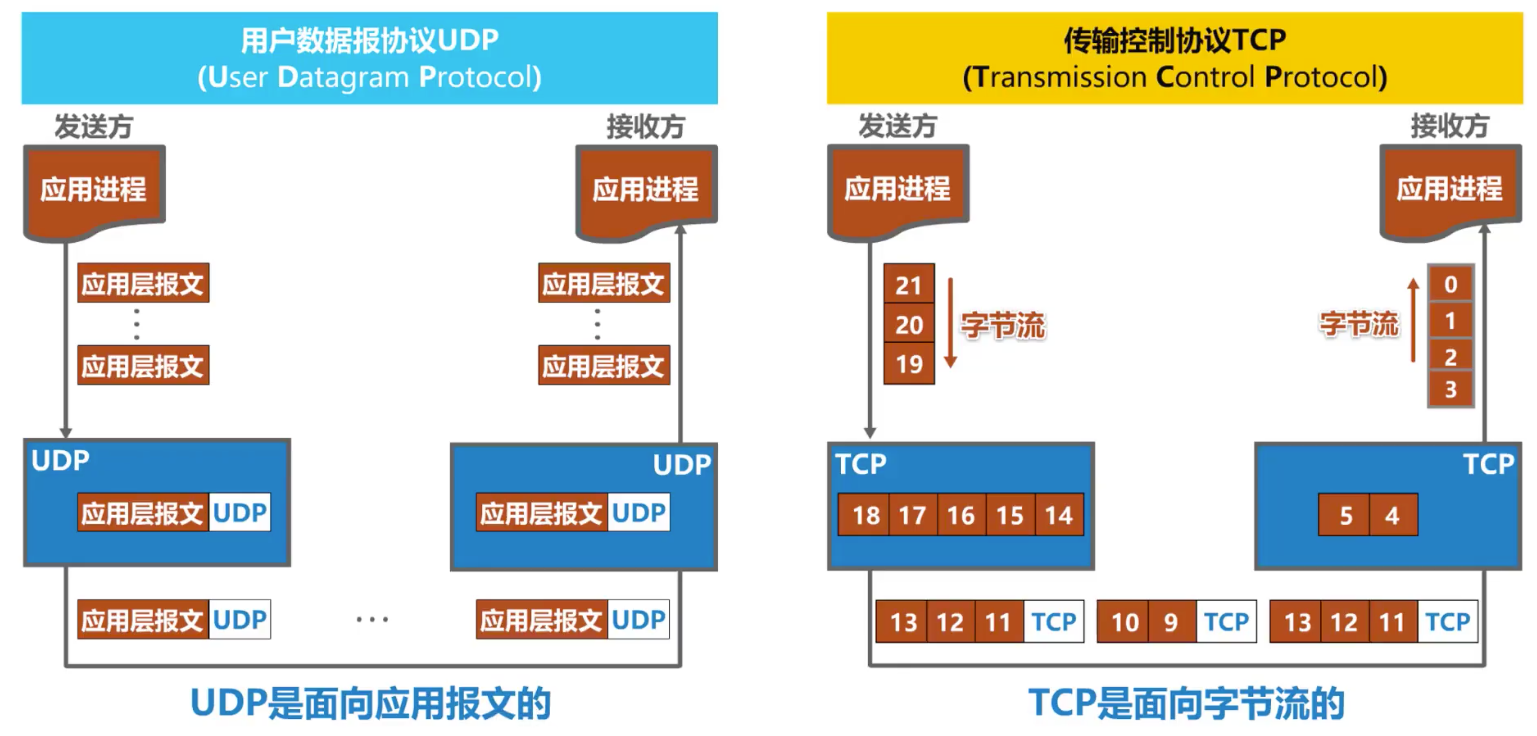

• 对比1：

• 对比2：

• 对比3：

基于TCP的两端是全双工通信，可以同时进行TCP报文段的发送和接收。

• 对比4

• 对比5：

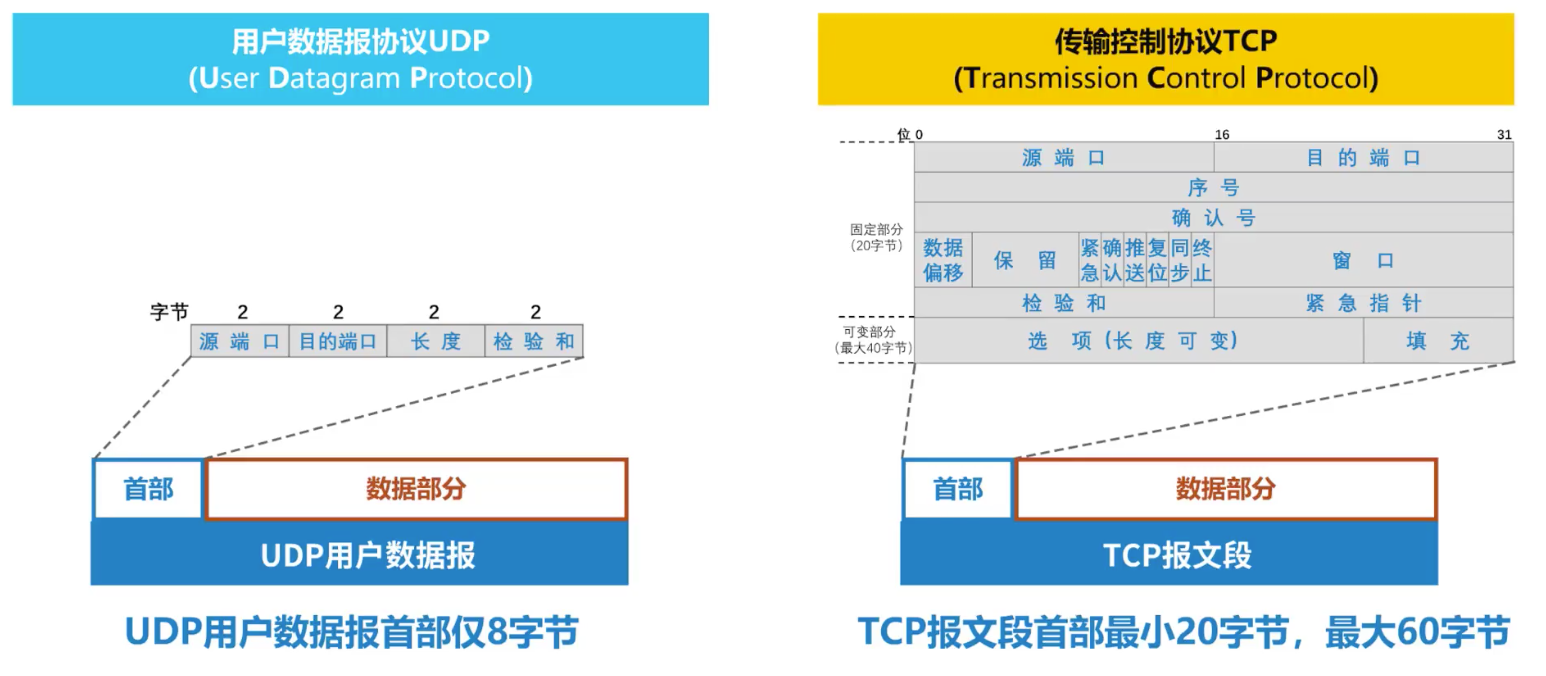

• 总结： | 用户数据报协议UDP | 传输控制协议TCP | | —- | —- | | 无连接 | 面向连接 | | 支持一对一，一对多，多对一和多对多交互通信 | 每一条TCP连接只能有两个端点EP，只能是一对一通信 | | 对应用层交付的报文直接打包 | 面向字节流 | | 尽最大努力交付，即不可靠；不使用流量控制和拥塞控制 | 可靠传输，使用流量控制和拥塞 | | 首部开销小，仅8字节 | 首部最小20字节，最大60字节 |

5.5 UDP

5.6 TCP

5.6.1 TCP的流量控制

1.概念

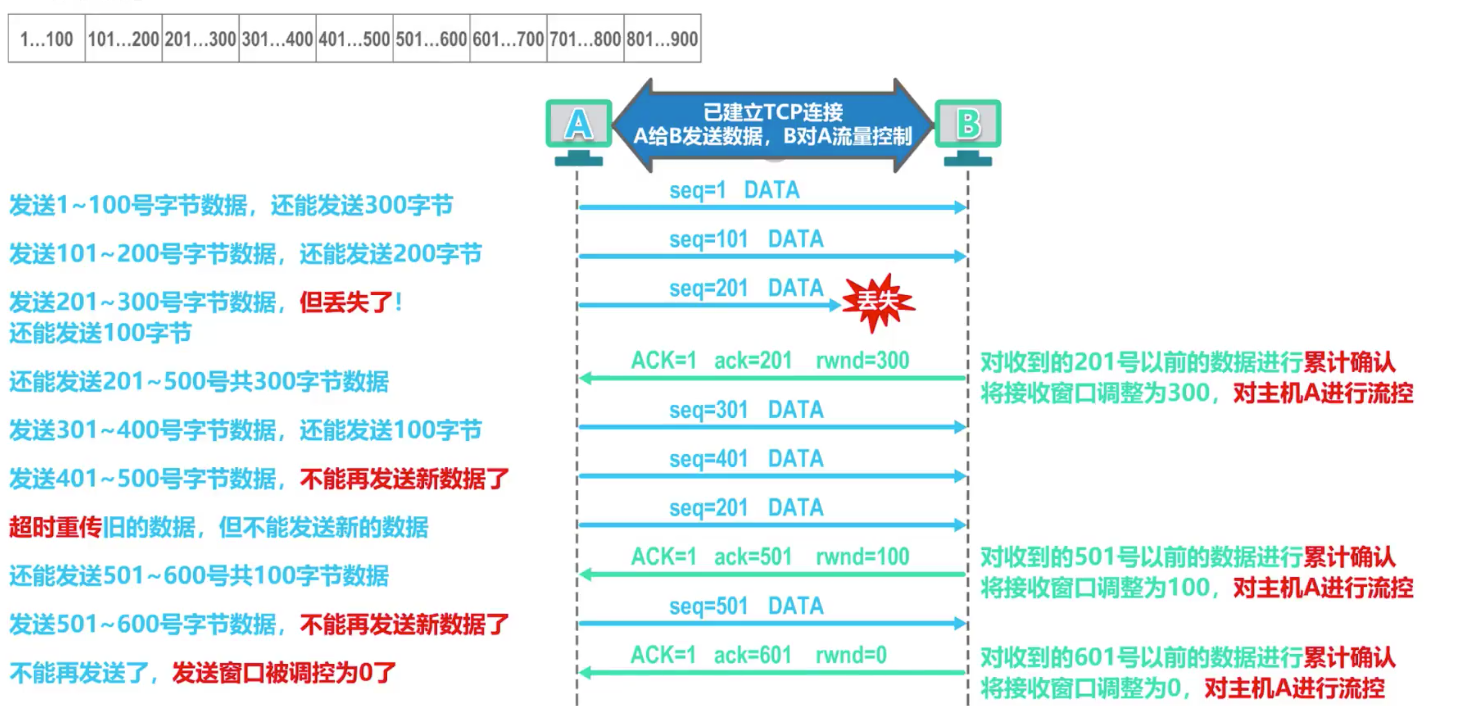

2.发送过程

初始化窗口大小为400，窗口是可以动态调整的，由接收端进行调整。接收端根据自己接收缓存的大小，动态调整发送方的发送窗口大小，即接收窗口rwnd（接收方设置确认报文段的窗口字段来将rwnd通知给发送方），发送方的发送窗口大小 = min[接收方窗口rwnd，自身拥塞窗口cwnd]

• 如果此时主机A所发送的零窗口探测报文段到达主机B时,如果此时B的接收窗口仍然为0，那么主机B根本就无法接受该报文段,如何向A发回确认？实际上TCP规定，即使接受窗口为0，也必须接受零窗口探测报文段、确认报文段、携带紧急数据的报文段。

• 如果零窗口探测报文段丢失了，将会出现什么问题，还能否打破死锁的局面么？可以。零窗口探测报文段也有重传计时器，当重传计时器超时后，零窗口探测报文段会被重传。

  5.6.2 TCP的拥塞控制

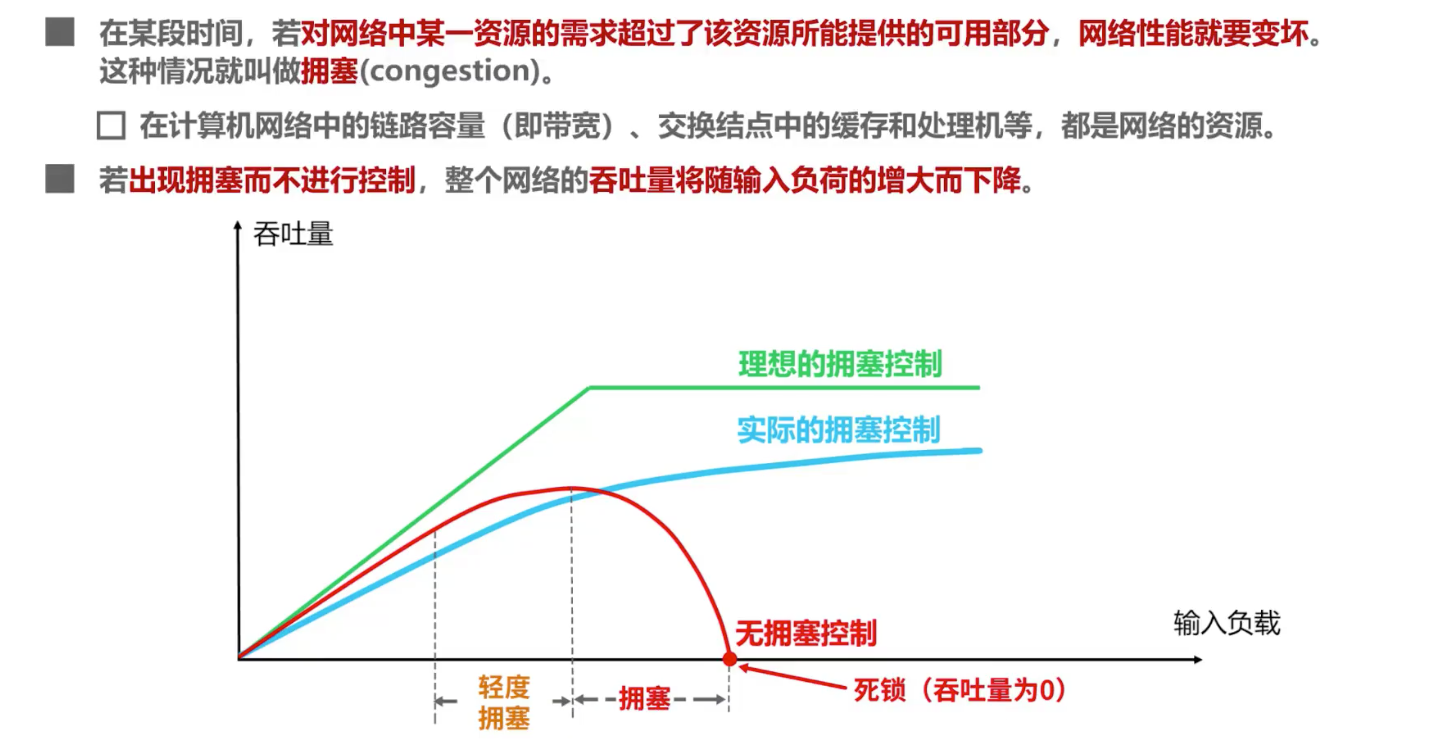

  1. 概念

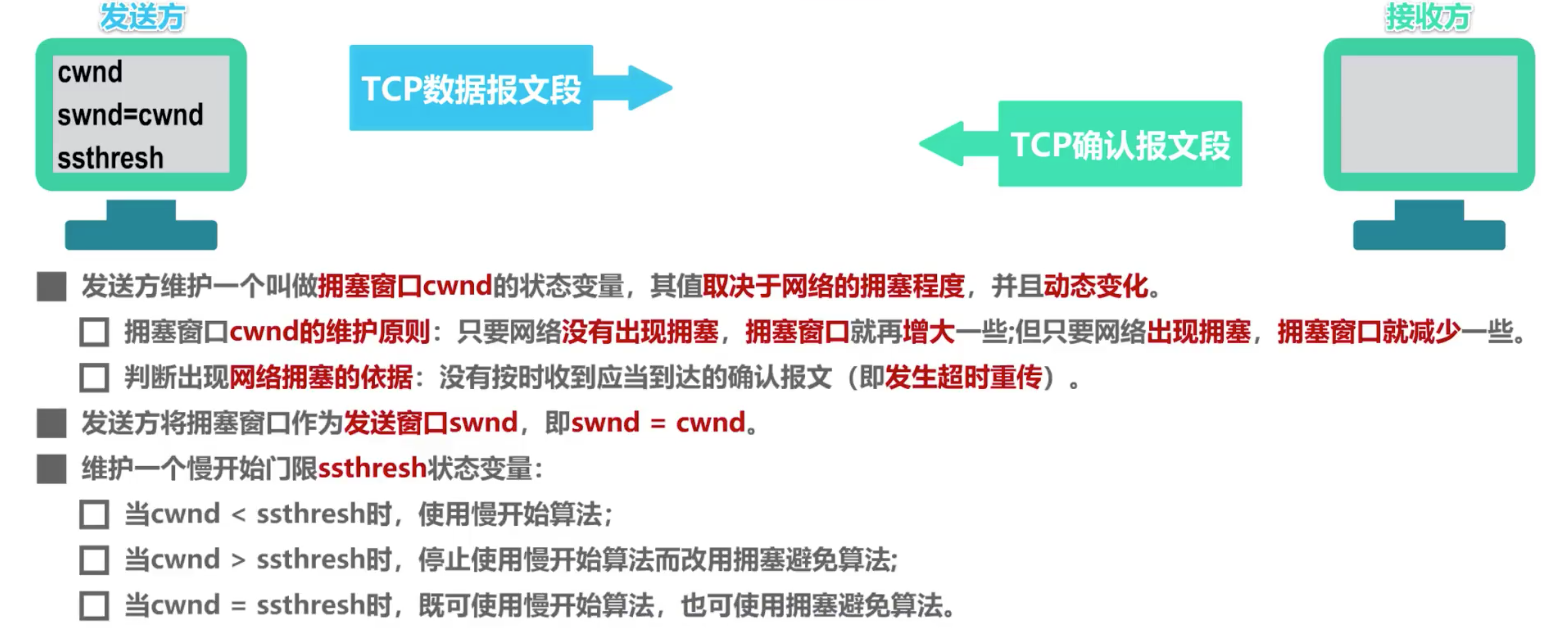

  2. 拥塞控制算法

  假设如下条件：

• 数据是单方向传送，而另一个方向只传送确认；

• 接收方总是有足够大的缓存空间，因而发送方发送窗口的大小由网络的拥塞程度来决定；
• 以最大报文段MSS的个数为讨论问题的单位，而不是以字节为单位。

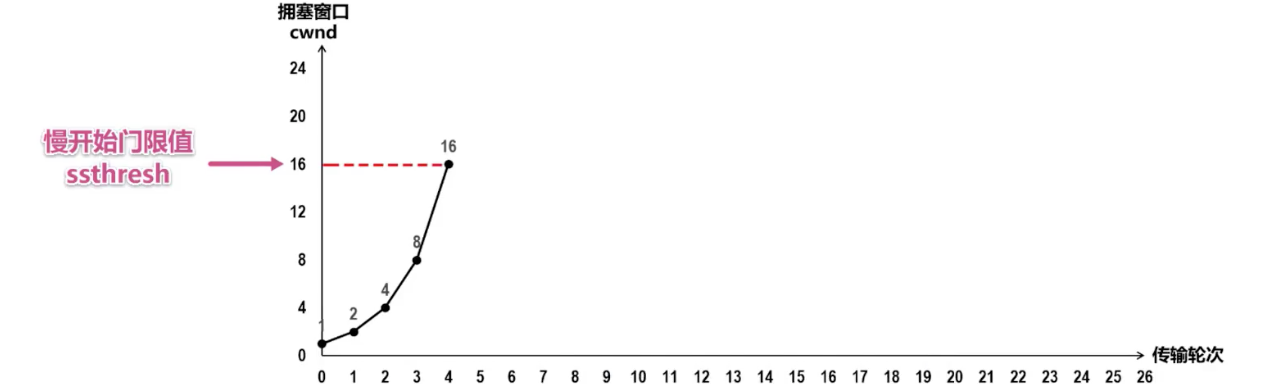

（1）慢开始

慢开始门限值ssthresh设定为16
第1轮传输，发送方的拥塞窗口cwnd=1，发送方发送0号数据报文段，接收方接收后，给发送方发送0号报文段的确认报文段，发送方收到后，将拥塞窗口值增大1，cwnd=1+1=2；
第2轮传输，发送方的拥塞窗口cwnd=2，发送方发送1-2号数据报文段，接收方接收后，给发送方发送1-2号报文段的确认报文段，发送方收到后，将拥塞窗口值增大2，cwnd=2+2=4；
第3轮传输，发送方的拥塞窗口cwnd=4，发送方发送3-6号数据报文段，接收方接收后，给发送方发送3-6号报文段的确认报文段，发送方收到后，将拥塞窗口值增大4，cwnd=4+4=8；
第4轮传输，发送方的拥塞窗口cwnd=8，发送方发送7-14号数据报文段，接收方接收后，给发送方发送7-14号报文段的确认报文段，发送方收到后，将拥塞窗口值增大8，cwnd=8+8=16；
当前拥塞窗口值=慢开始门限值，改用拥塞避免算法。

（2）拥塞避免

每个传输轮次结束后，拥塞窗口只能线性增加1。
第5轮传输，发送方的拥塞窗口cwnd=16，发送方发送15-30号数据报文段，接收方接收后，给发送方发送15-30号报文段的确认报文段，发送方收到后，将拥塞窗口值增大1，cwnd=16+1=17；
第6轮传输，发送方的拥塞窗口cwnd=17，发送方发送31-47号数据报文段，接收方接收后，给发送方发送31-47号报文段的确认报文段，发送方收到后，将拥塞窗口值增大1，cwnd=17+1=18；
…..随着轮次的增加，每次拥塞窗口值都线性加1

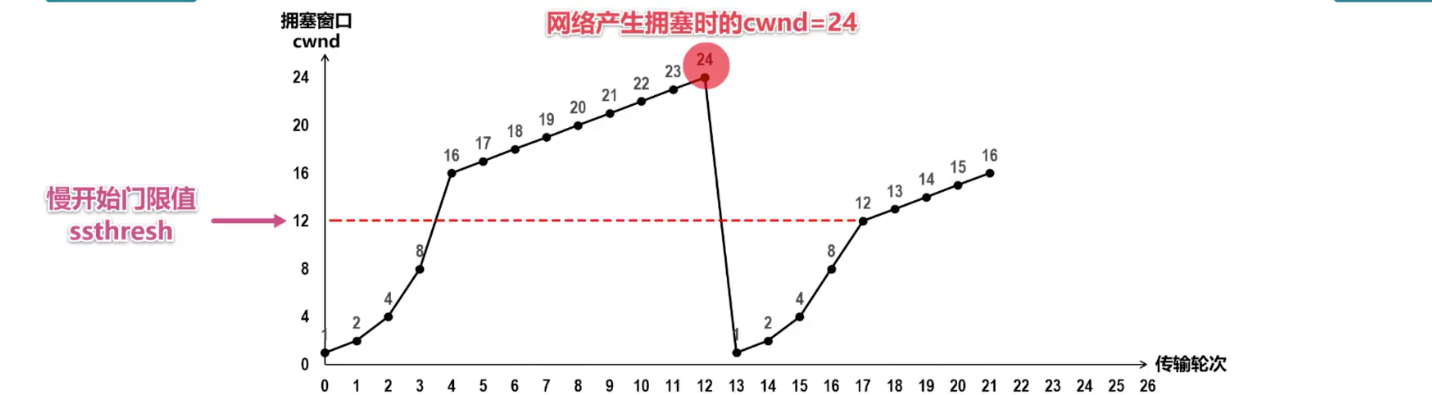

第12轮传播，发送方的拥塞窗口cwnd=24，发送方发送171-194号数据报文段，中途丢失了几个报文段，造成发送方对丢失报文段的超时重传，发送方以此判断网络很可能出现了拥塞，进行以下工作：

• 将ssthresh值更新为发生拥塞时的cwnd值的一半；
• 将cwnd值减少为1，并重新开始执行慢开始算法，达到ssthresh之后，再开始执行拥塞避免算法。

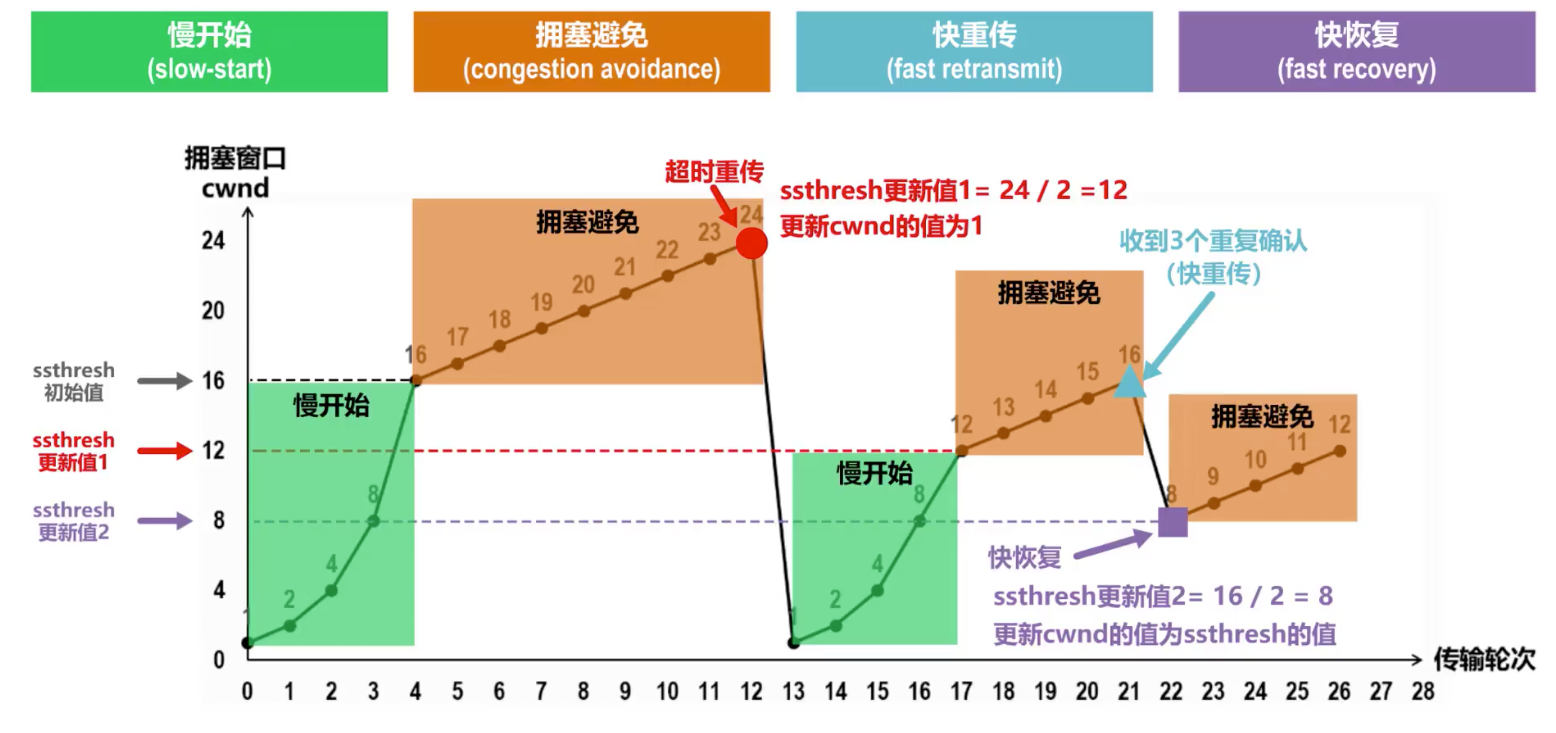

整个过程分析如下：

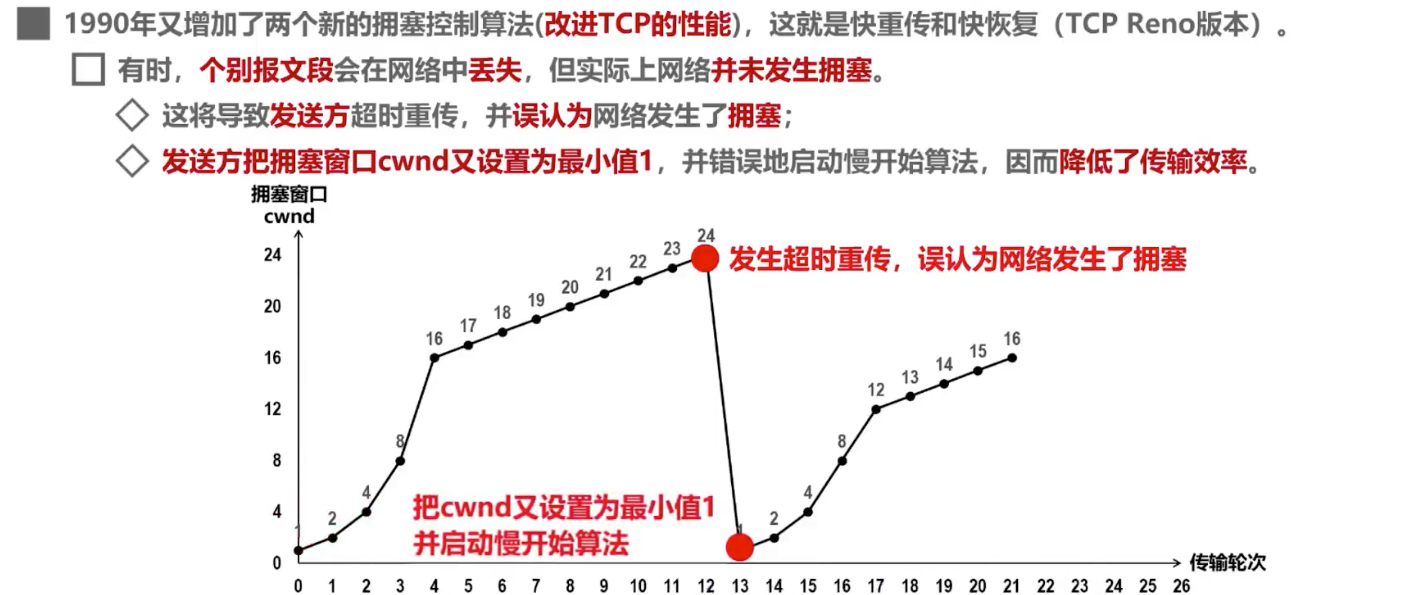

（3）快重传

注：快重传是还未达到超时重传的那个点。

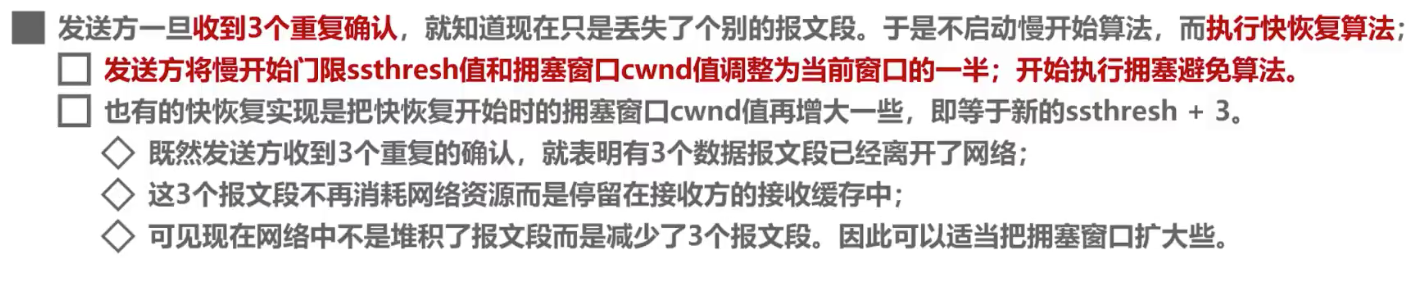

（4）快恢复

5.6.3 TCP超时重传时间的选择

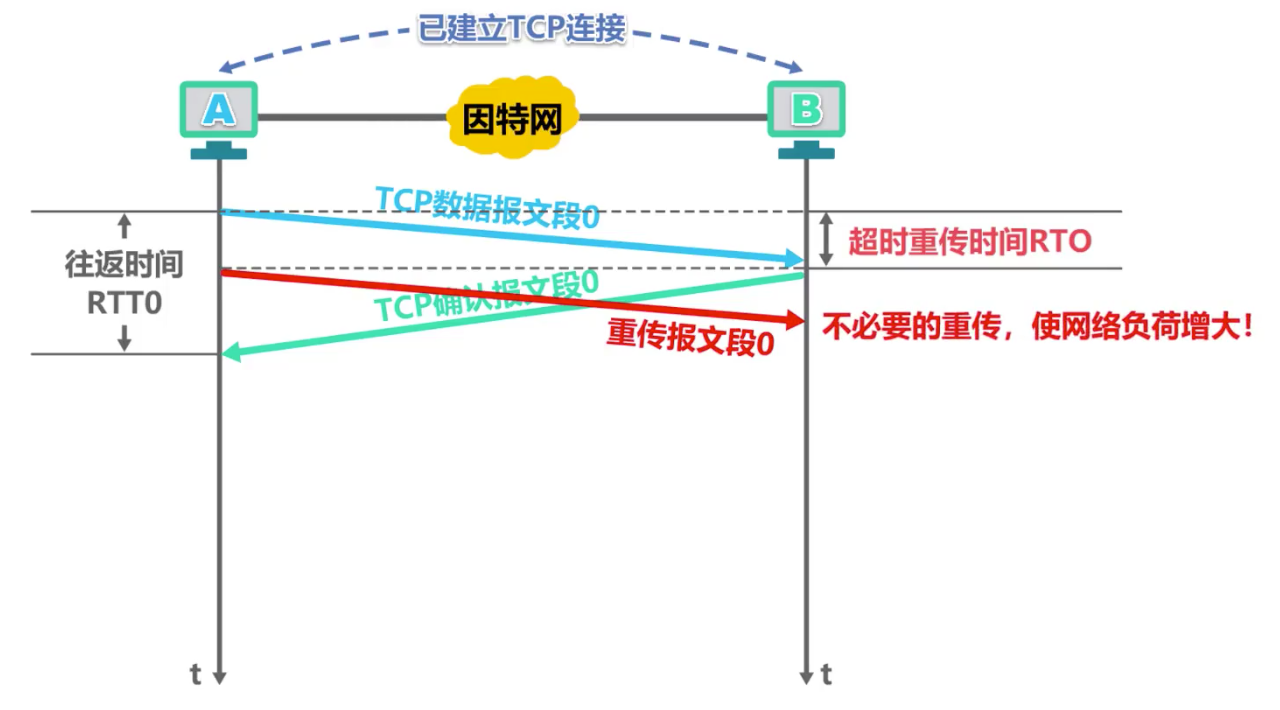

1. 超时重传时间过小

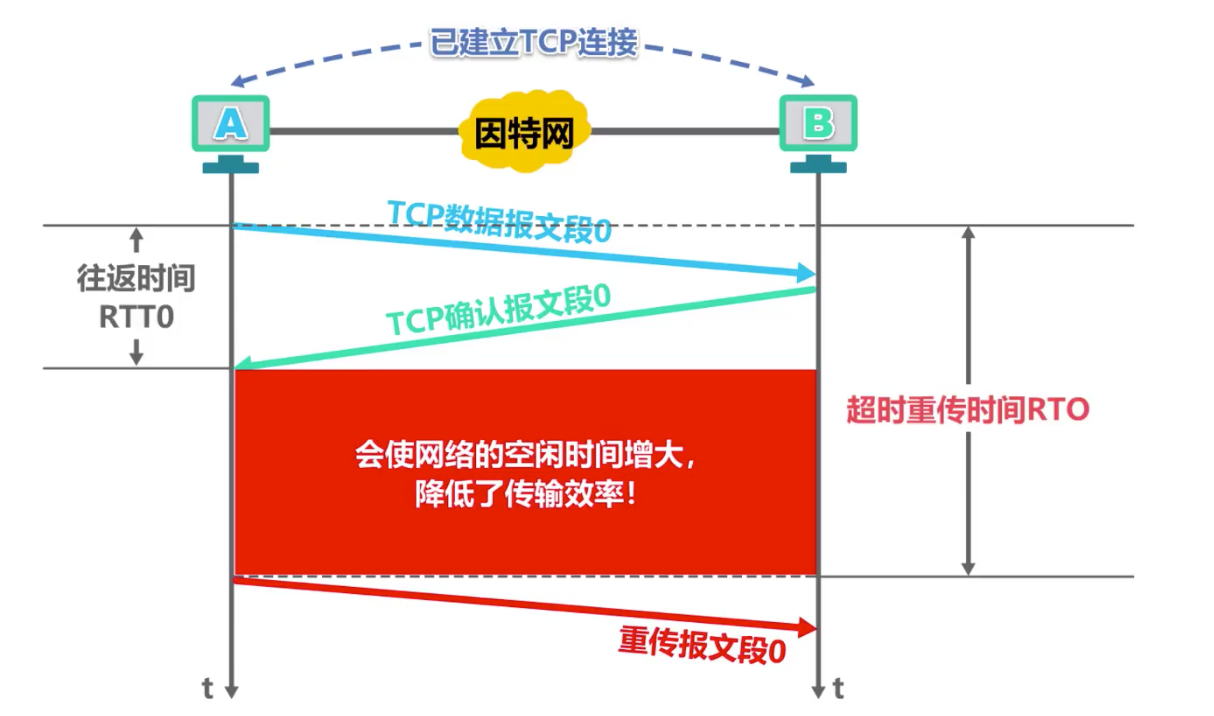

2. 超时重传过大

3. 正确超时重传时间选择

4. 超时重传时间选取复杂的原因

互联网环境复杂，网络的传输速率会有变化，且每个IP数据报的转发路由还可能不同。

5. 超时重传时间选取规则

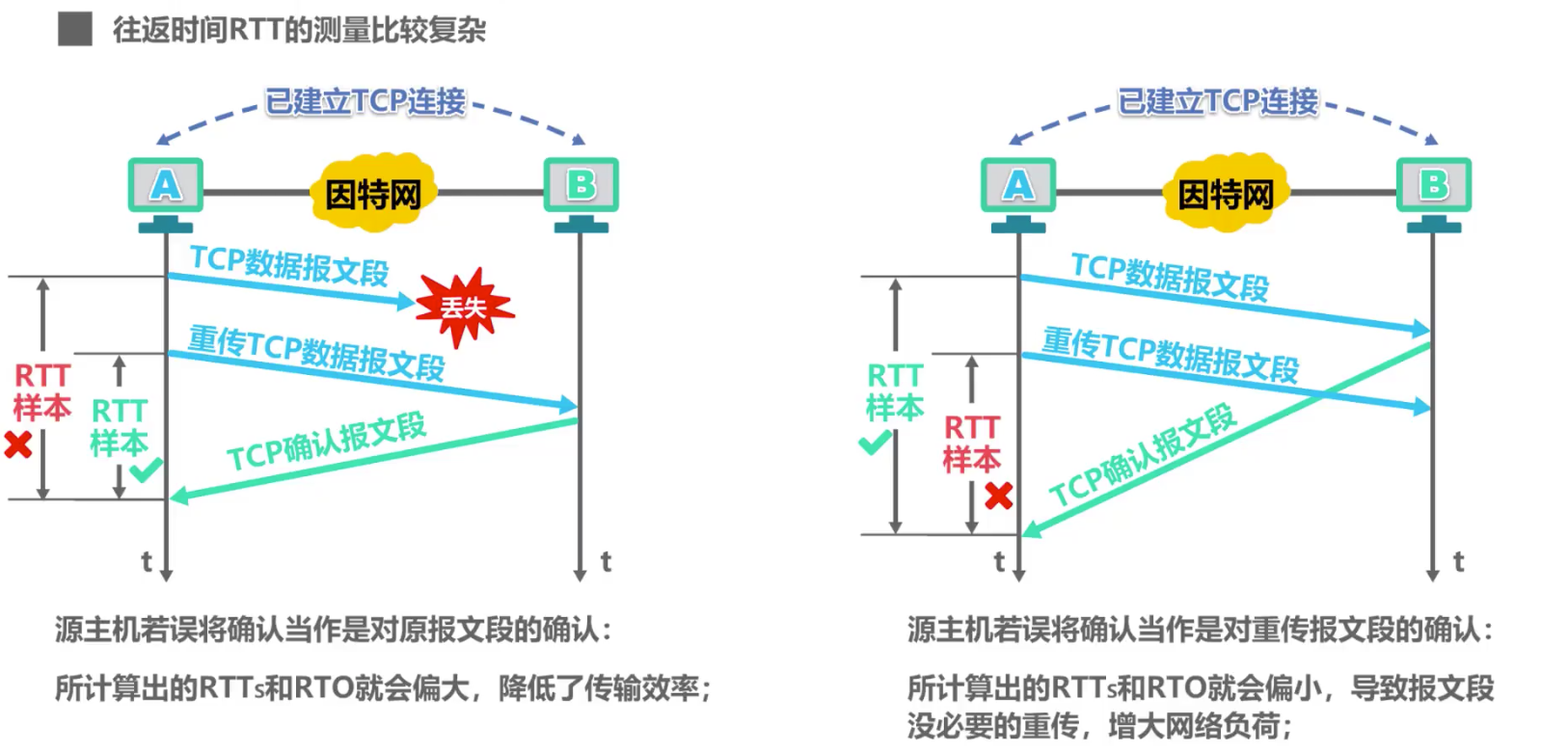

6. 往返时间RTT的测量比较复杂

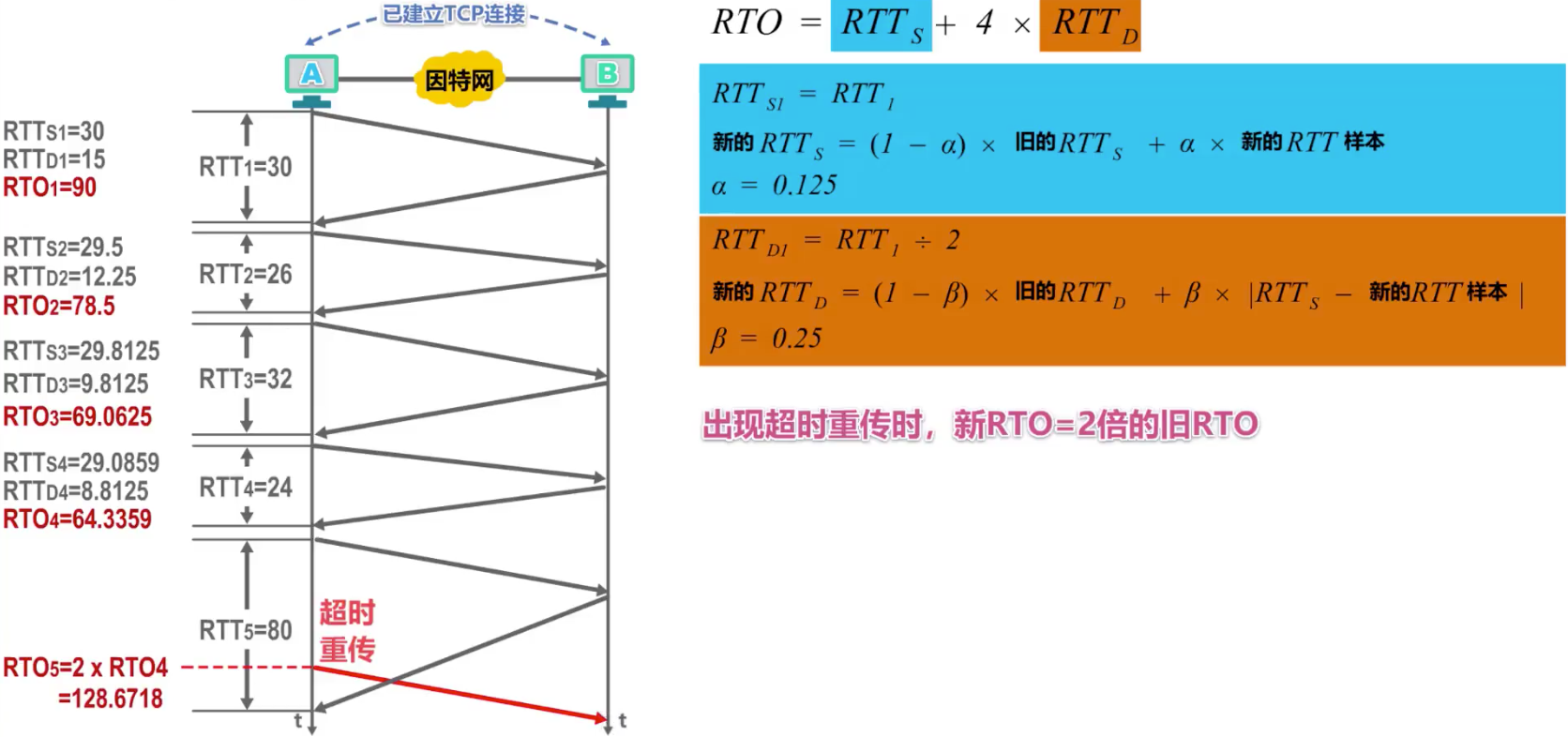

7.改进的计算规则

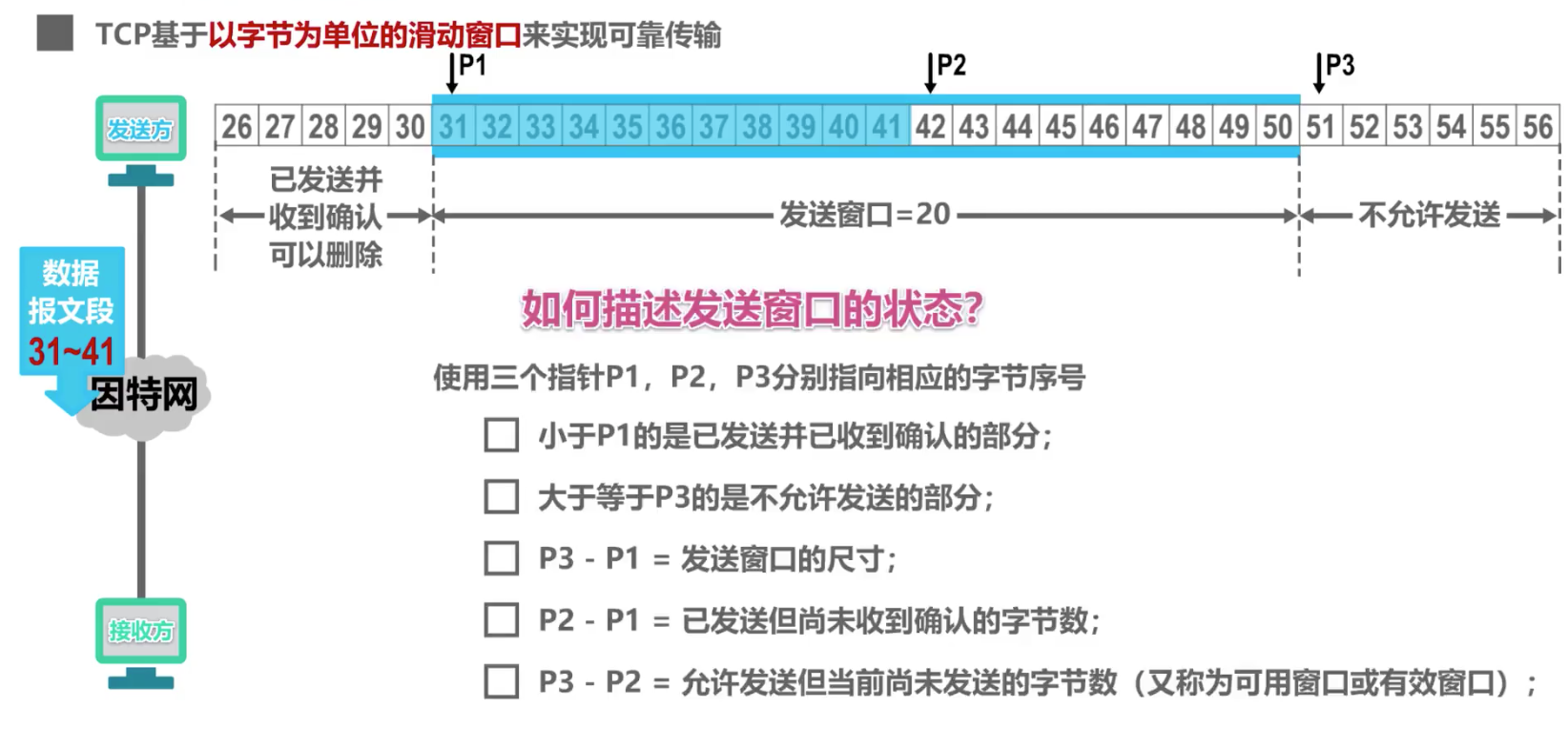

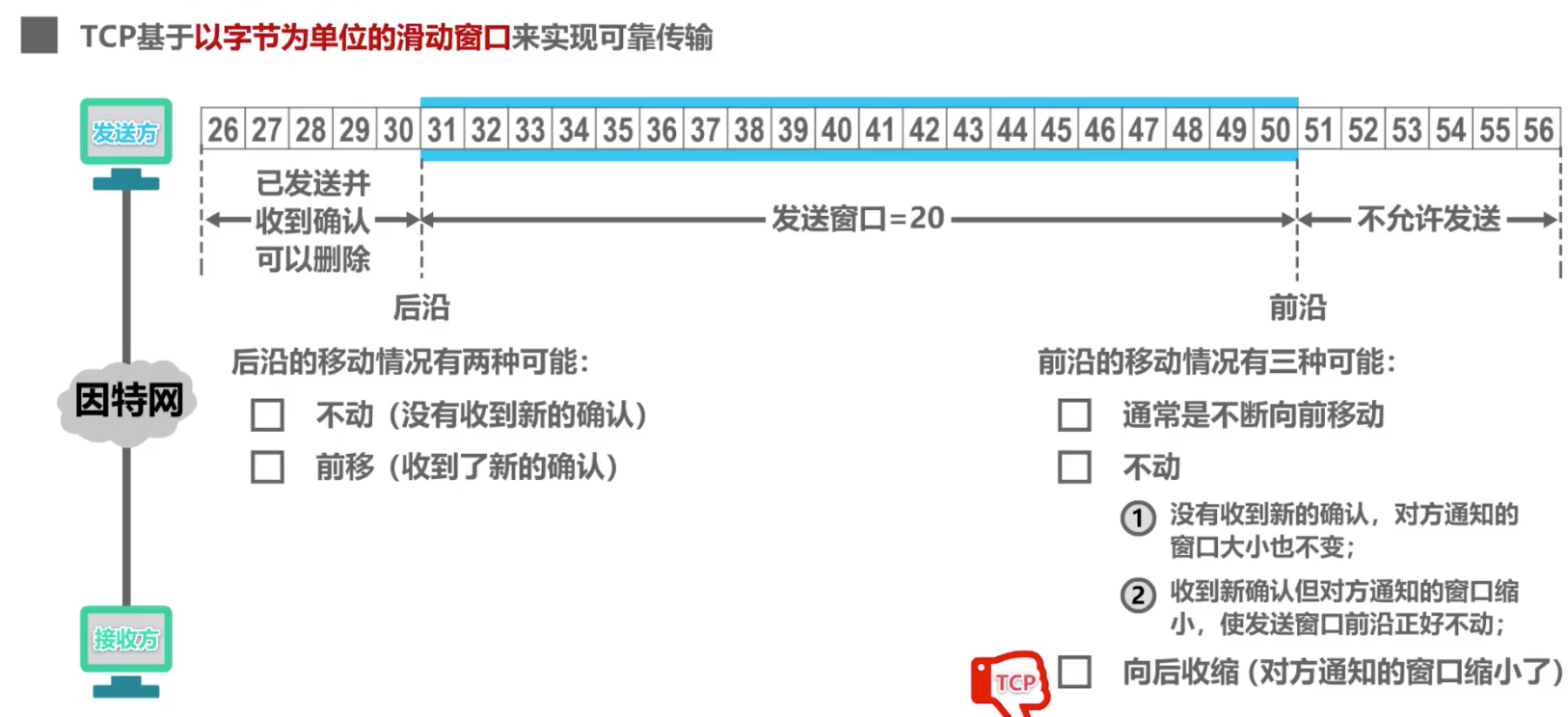

5.6.4 TCP可靠传输的实现

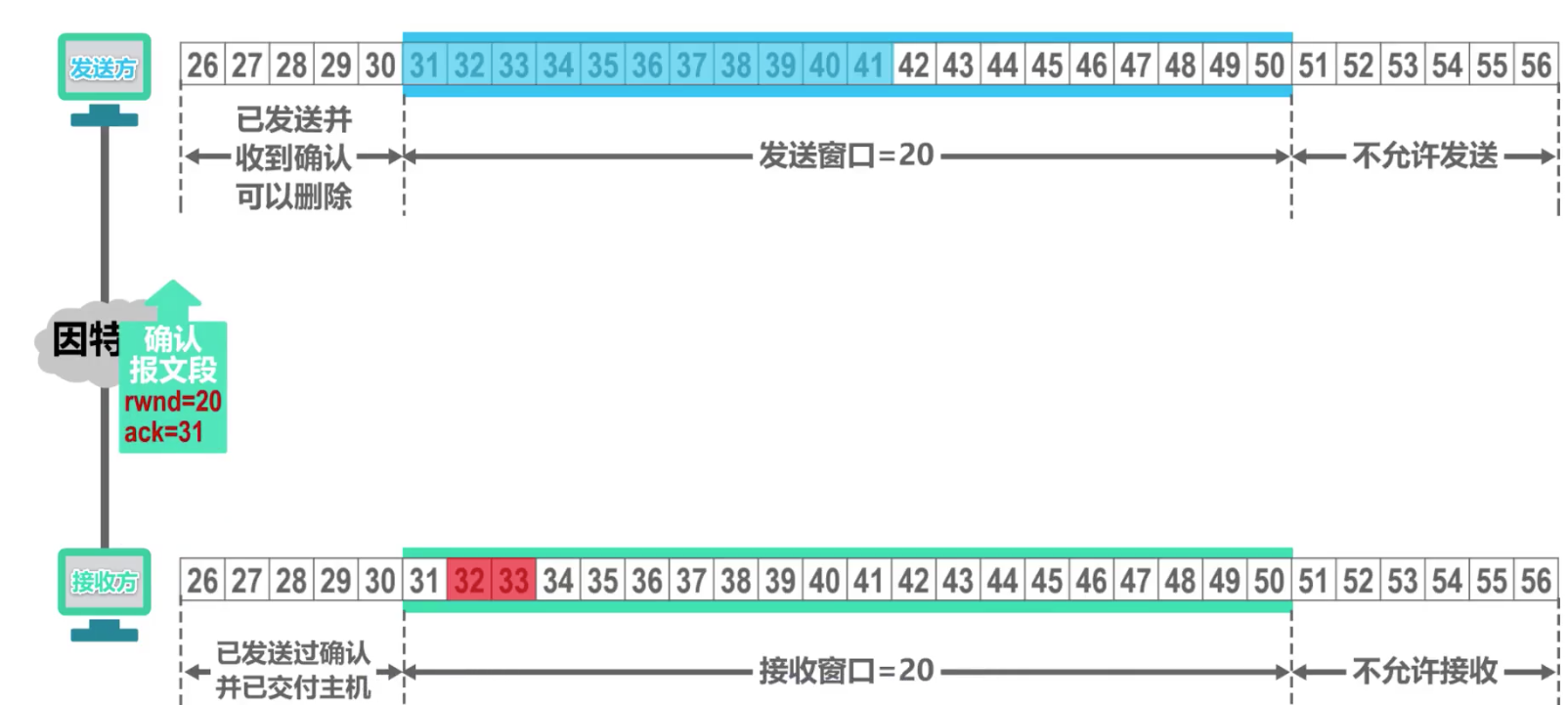

注意：TCP的接收窗口与数据链路层的SR协议不同，32、33都接受后返回的不是SR协议中的ack32、ack33，依然是当前按序收到的数据中的最高序号31，返回ack31（表明前30号已经收到了），接收端没有收到31号却收到了别的就把别的缓存起来，收到三次别的序号就发送三次ack31以进行快重传.
注意点：

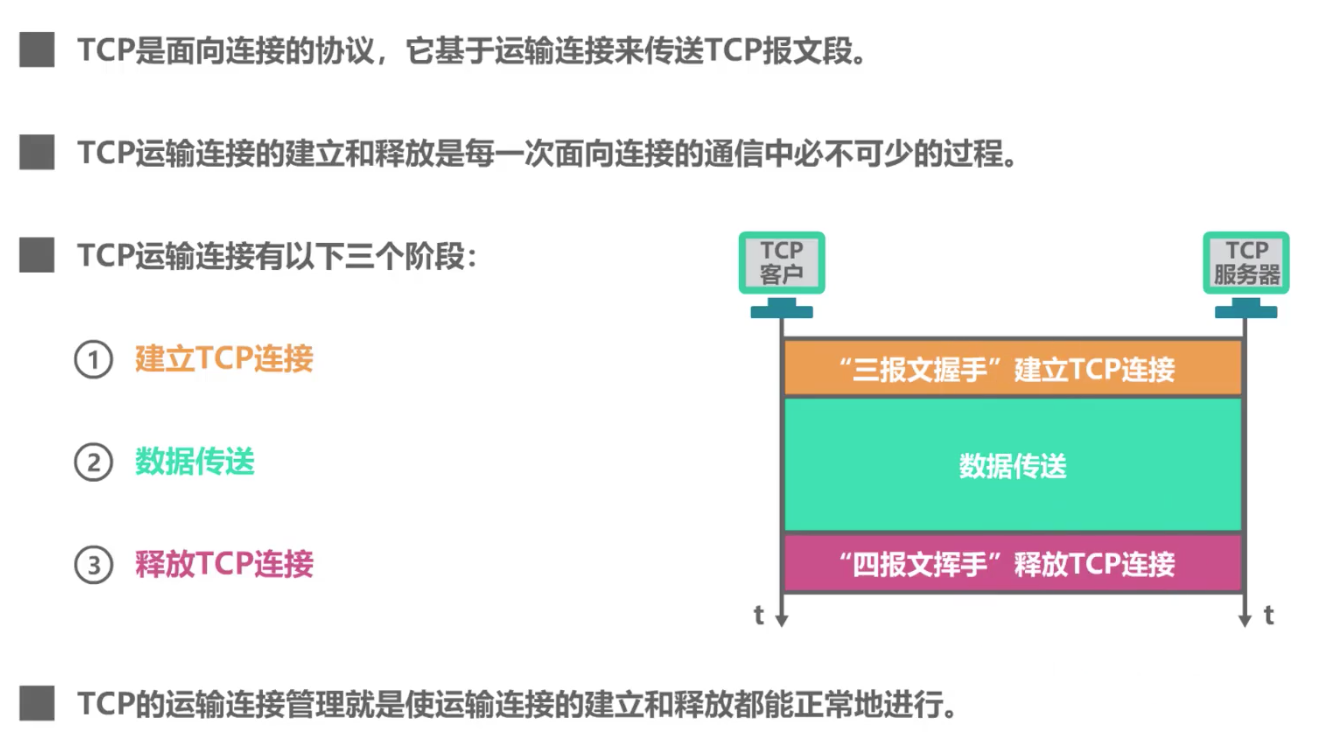

5.6.5 TCP的运输管连接管理

1. TCP的连接建立

• 建立连接要解决的问题：

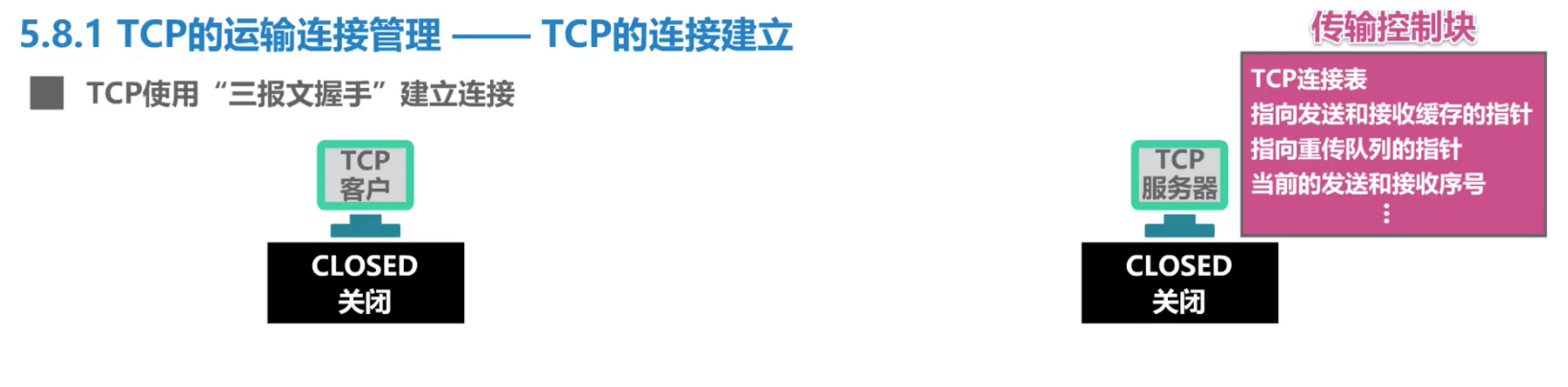

• TCP使用“三报文握手”建立连接过程

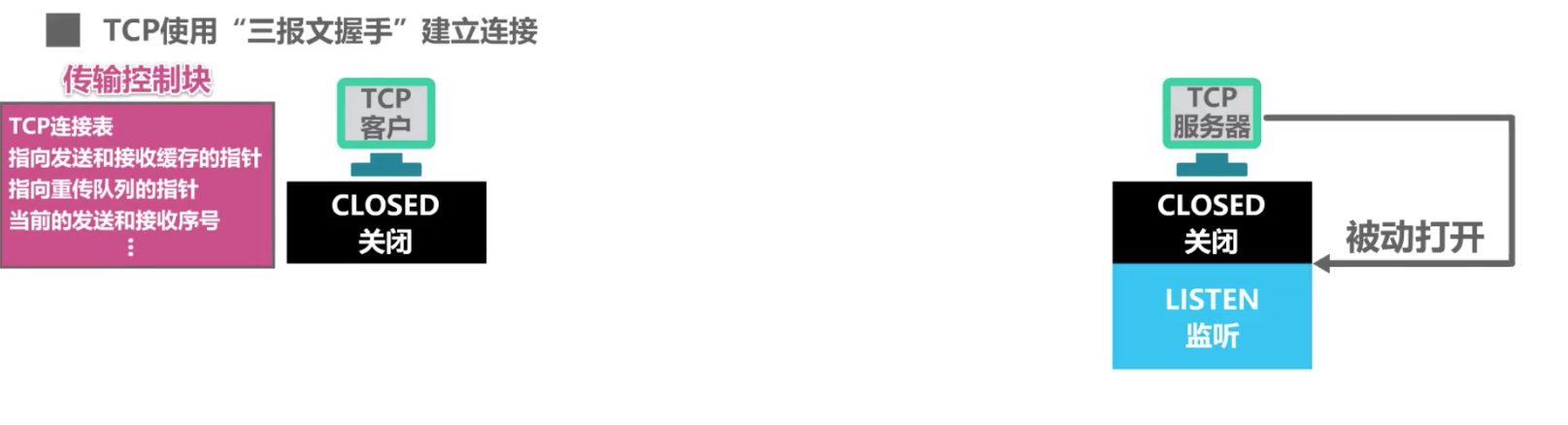

1.最初，两端的TCP进程处于关闭状态。TCP服务器进程首先创建传输控制块，存储TCP连接中的一些重要信息。

2.TCP服务器将进入监听状态，等待TCP客户进程的连接请求。服务器进程是被动等待客户进程的连接请求而不是主动发起，因此称为被动打开连接。

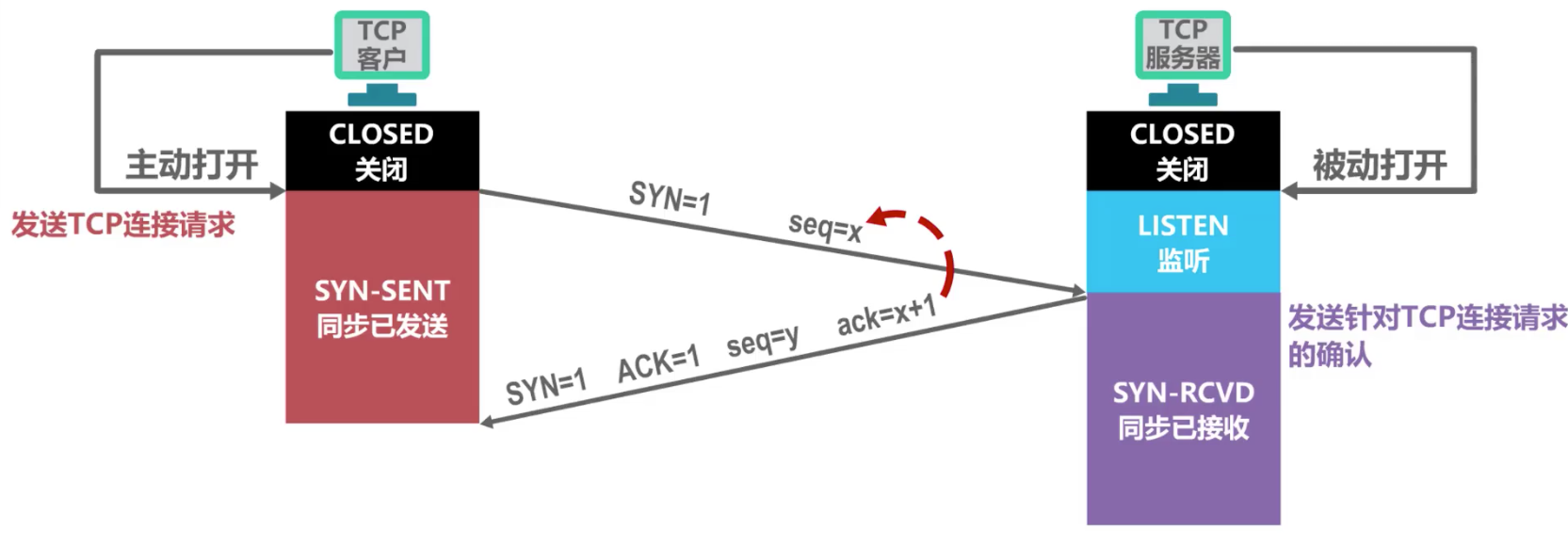

3.TCP客户进程首先创建传输控制块。在打算建立TCP连接时，向TCP服务器进程发送TCP连接请求报文段，并进入同步已发送状态。TCP连接请求报文段首部中的同步位SYN被设置为1,表明这是一个TCP连接请求报文段；序号字段seq被设置了一个初始值x，作为TCP客户进程所选择的初始序号（TCP规定SYN被设置为1的报文段不能携带数据，但要消耗掉一个序号）。由于TCP连接建立是由TCP客户主动发起的，因此称为主动打开连接。

4.TCP服务器进程收到TCP连接请求报文段后，如果同意建立连接，则向TCP客户进程发送TCP连接请求确认报文段，并进入同步已接收状态。该报文段首部中的同步位SYN和确认位ACK都设置为1，表明这是一个TCP连接请求确认报文段；序号字段seq被设置了一个初始值y，作为TCP服务器进程所选择的初始序号；确认号字段ack的值被设置成了x+1，这是对TCP客户进程所选择的初始序号的确认（这个报文段也不能携带数据，同样消耗掉1个序号）。

5.TCP客户进程请求收到TCP连接请求确认报文段后，还要向TCP服务器进程发送一个普通的TCP确认报文段，并进入连接已建立状态，该报文段首部中的确认位ACK被设置为1，表明这是一个普通的TCP确认报文段；序号字段seq被设置为x+1，这是因为TCP客户进程发送的第一个TCP报文段的序号为x并且不携带数据，因此第二个报文段的序号为x+1（TCP规定普通的TCP确认报文段可以携带数据，但如果不携带数据，则不消耗序号，在这种情况下，所发送的下一个数据报文段的序号仍是x+1）；确认号字段ack被设置为y+1，这是对TCP服务器进程所选择的初始序号的确认。TCP服务器进程收到该确认报文段后也进入连接已建立状态。双方都进入连接已建立状态，可以进行可靠的数据传输了。

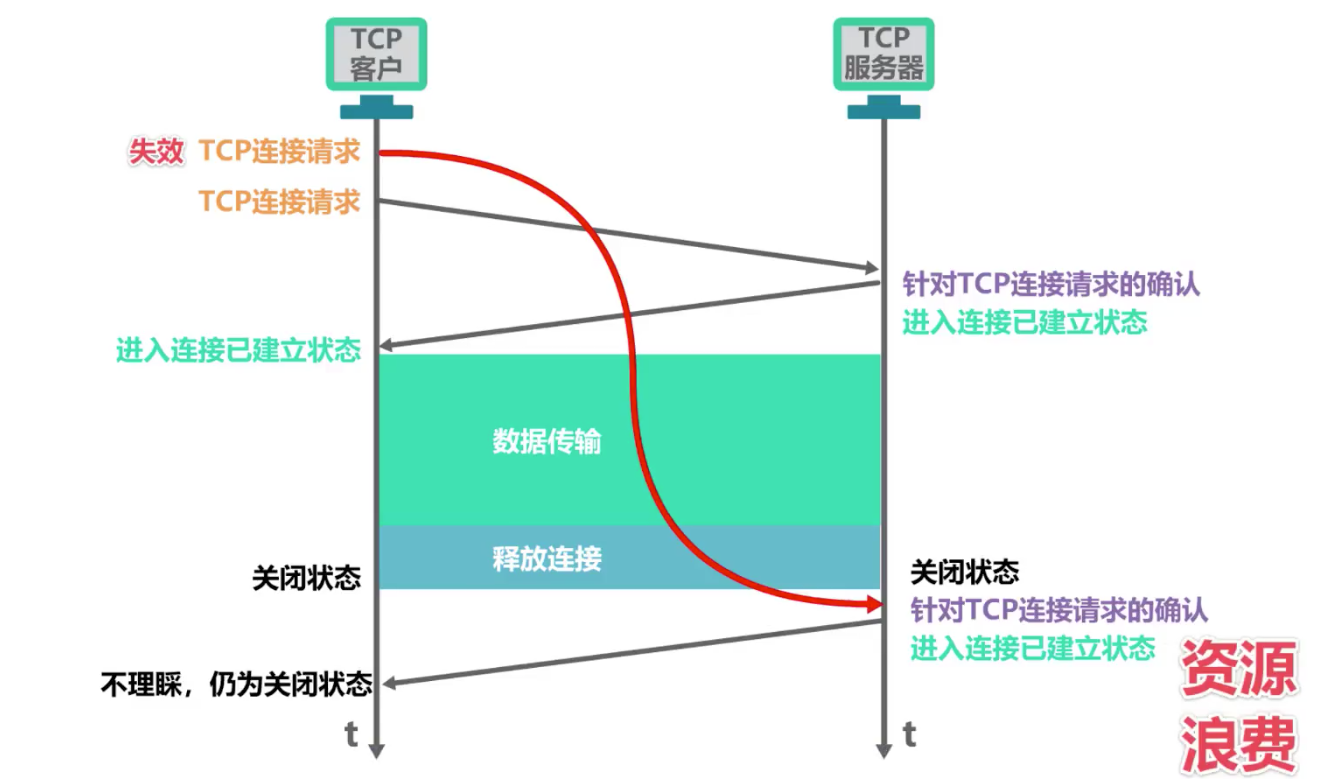

• 问题：为什么不能简化为“两报文握手”/最后一次是否多余？

如果是两报文握手，情况如下。第一个TCP连接请求如果滞留，发生超时重传，重新发送TCP连接请求。重传的TCP请求正常接收，TCP服务器进程给客户进程发送一个TCP连接请求确认报文段，并进入连接已建立状态，TCP客户进程收到TCP连接请求确认报文段后进入连接已建立状态。现在双方都进入了连接已建立状态，可以互相向双方发送数据，之后释放连接并进入关闭状态。当滞留的失效TCP连接请求报文段到达了TCP服务器进程，TCP服务器进程会误以为这是TCP客户进程又发起的新的TCP连接请求，于是给TCP客户进程发送TCP连接请求确认报文段并进入连接已建立状态。该报文段到达客户端进程，由于客户端进程没有发起新的TCP连接请求，并且处于关闭状态，因此不会理会该报文段。但是TCP服务器进程认为已经建立好了，在等TCP客户进程发送数据，白白浪费TCP服务器进程所在主机的很多资源。防止已失效的连接请求报文段突然又传送到了TCP服务器，从而导致错误。

2.TCP的连接释放

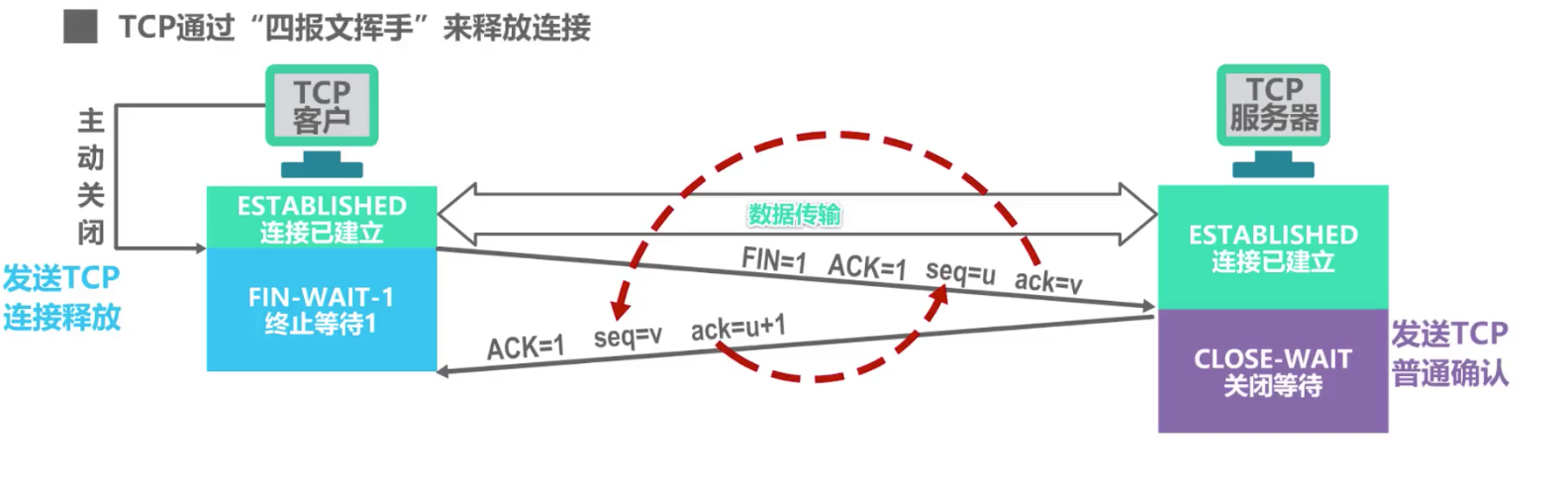

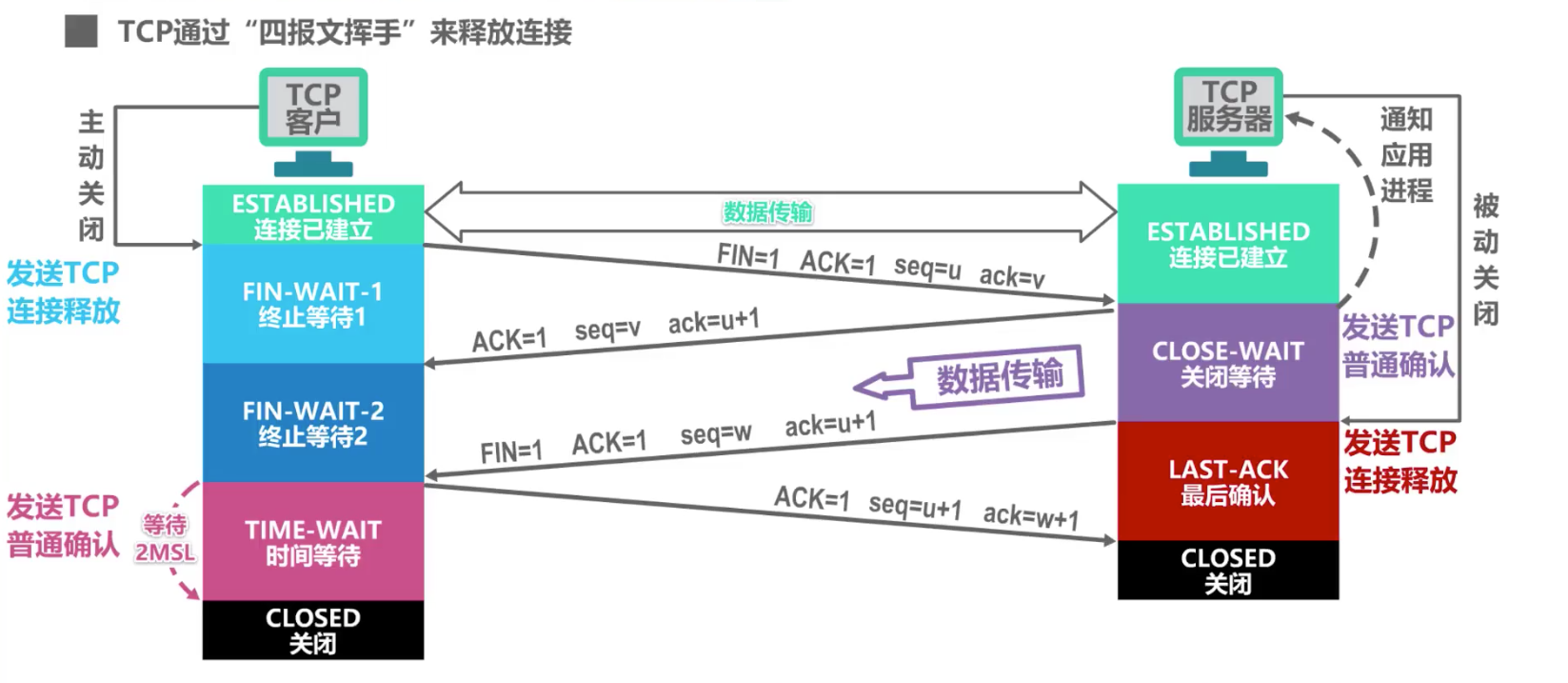

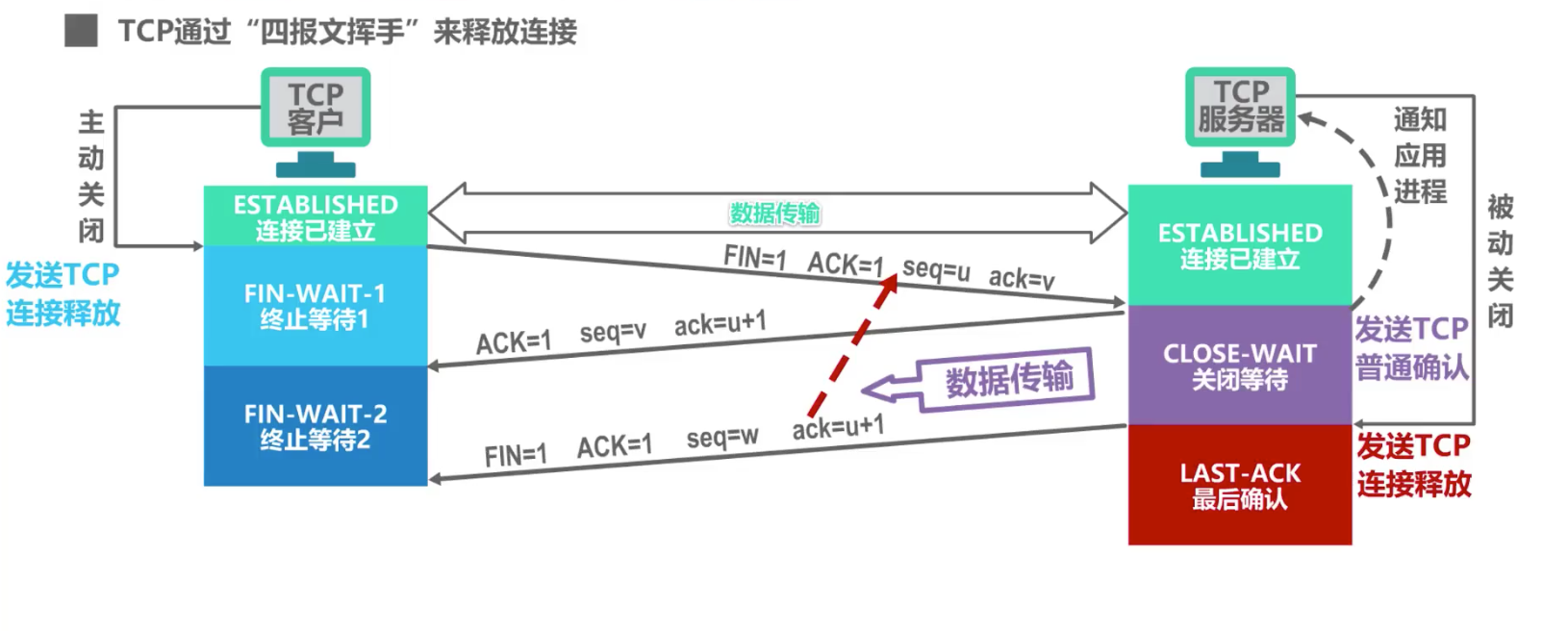

• TCP通过“四报文挥手”来释放连接

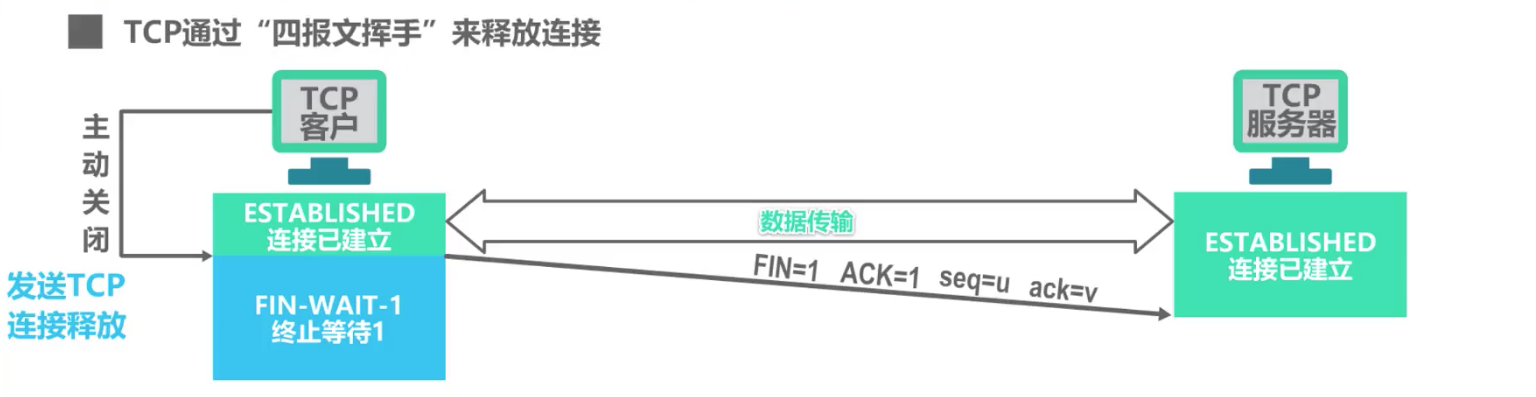

TCP连接双方都可以主动释放连接。假设使用TCP客户进程的应用进程通知其主动关闭TCP连接，TCP客户进程会发送TCP连接释放报文段，并进入终止等待1状态。该报文段首部中的终止位FIN和确认位ACK的值都被设置为1，表明这是一个TCP连接释放报文段，同时也对之前收到的报文段进行确认；序号字段seq的值为u，它等于TCP客户进程之前已传送过的数据的最后一个字节的序号加1（TCP规定终止位FIN等于1的报文段即使不携带数据也要消耗掉1个序号）；确认号字段ack设置为v，它等于TCP客户进程之前已收到的数据的最后一个字节的序号加1。

TCP服务器进程收到该连接释放报文段后，会发送一个普通的TCP确认报文段并进入关闭等待状态。该报文段首部中的确认为ACK的值设置为1，表明这是一个普通的TCP确认报文段，序号字段seq值为v，它等于TCP服务器进程之前已传送过的数据的最后一个字节的序号加1，这也与之前收到的TCP连接释放报文段中的确认号匹配；确认号报文段ack的值为u+1，这是对TCP连接释放报文段的确认。

TCP服务器进程这时应通知高层应用进程：TCP客户进程要断开与自己的连接。此时，从TCP客户进程到TCP服务器进程这个方向的连接就释放了，这时的TCP连接属于半关闭状态，也即TCP客户进程已经没有数据要发送了。但TCP服务器进程如果还有数据要发送，则TCP客户进程依然要接收，即从TCP服务器进程到TCP客户进程的连接没有关闭。这个状态可能会持续一段时间。TCP客户进程收到TCP确认报文段后就进入终止等待2状态，等待TCP服务器进程发出的TCP连接释放报文段。

若使用TCP服务器进程的应用金恒已经没有数据要发送了，应用进程就通知其TCP服务器进程释放连接。由于TCP连接释放室友TCP客户进程主动发起的，因此TCP服务器进程对TCP连接的释放成为被动关闭连接。TCP服务器进程发送TCP连接释放报文段并进入最后确认状态。该报文段首部中的终止位FIN和确认位ACK的值都被设置为1，表明这是一个TCP连接释放报文段，同时也对之前收到的报文段进行确认；现在假定序号seq字段值为w，这是因为在半关闭状态下，TCP服务器进程可能又发送了一些数据；确认号ack的值为u+1，这是对之前收到的TCP连接释放报文段的重复确认。

TCP客户进程收到TCP连接释放报文段后，必须针对该报文段发送普通的TCP确认报文段之后进入时间等待状态。该报文段首部中的确认为ACK的值被设置为1，表明这是一个普通的TCP确认报文段；序列号seq的值设置为u+1，这是因为TCP客户进程之前发送的TCP连接释放报文段虽然不携带数据，但要消耗掉一个序号；确认号ack的值设置为w+1，这是对所收到的TCP连接释放报文段的确认，TCP服务器进程收到该报文段后就进入关闭状态。而TCP客户进程还要经过2MSL后才能进入关闭状态（MSL：最长报文段寿命，RFC793建议为2分钟）。

• 问题：为什么TCP客户进程还需要2MSL时间才进入关闭状态？

如果TCP客户进程发送的确认报文段丢失了，会造成TCP服务进程对之前发送的TCP连接释放报文段超时重传，会一直处于最后确认状态。重传的TCP连接释放报文段到达TCP客户进程，由于TCP客户进程处于关闭状态，因此不理睬该报文段，这会造成TCP服务器进程反复重传TCP连接释放报文段，一直处于最后确认状态而无法进入关闭状态。

因此，时间等待状态以及处于该状态2MSL时长可以确保TCP服务器进程可以收到最后一个TCP确认报文段而进入关闭状态。另外，TCP客户进程在发送完最后一个TCP确认报文段后，在经过2MSL时长，就可以使本次连接持续时间内所产生的所有报文段都从网络中消失。这样就可以使下一个新的TCP连接中，不会出现旧连接中的报文段。

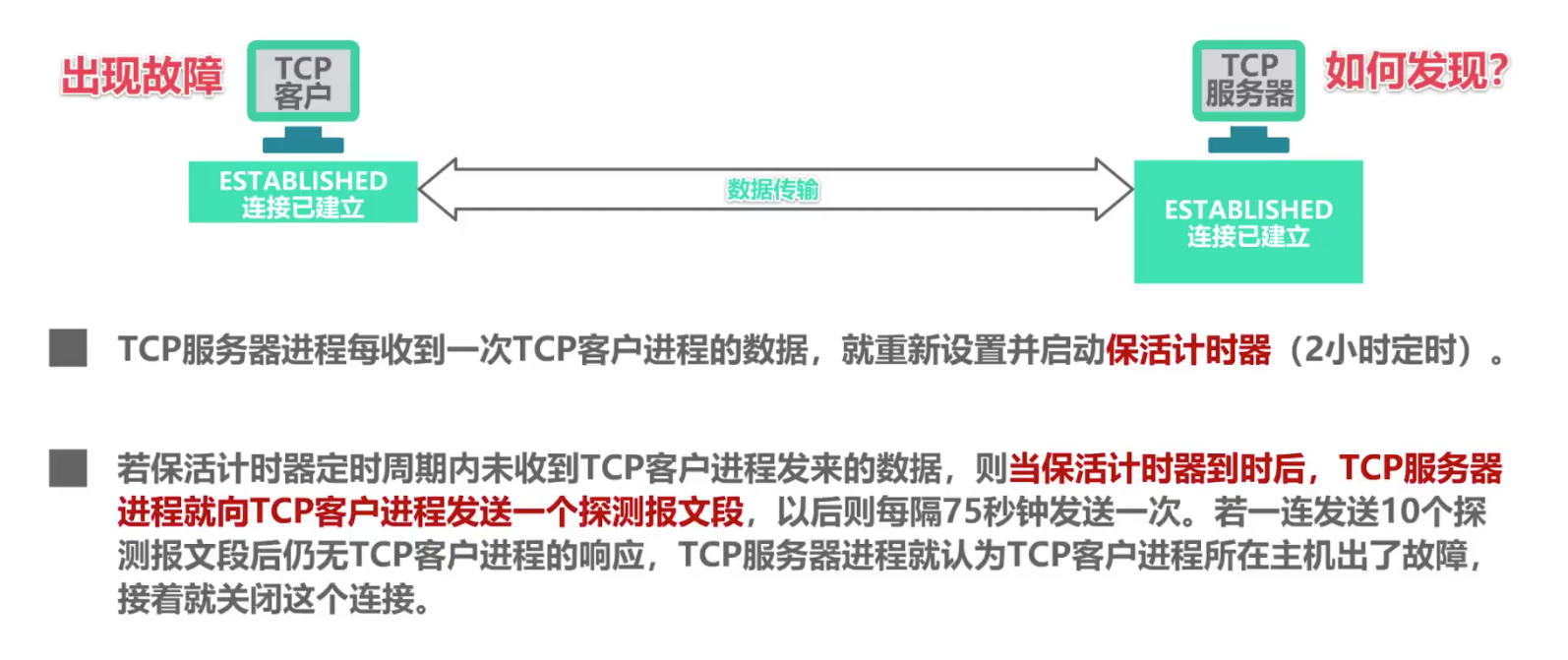

• 保活计时器

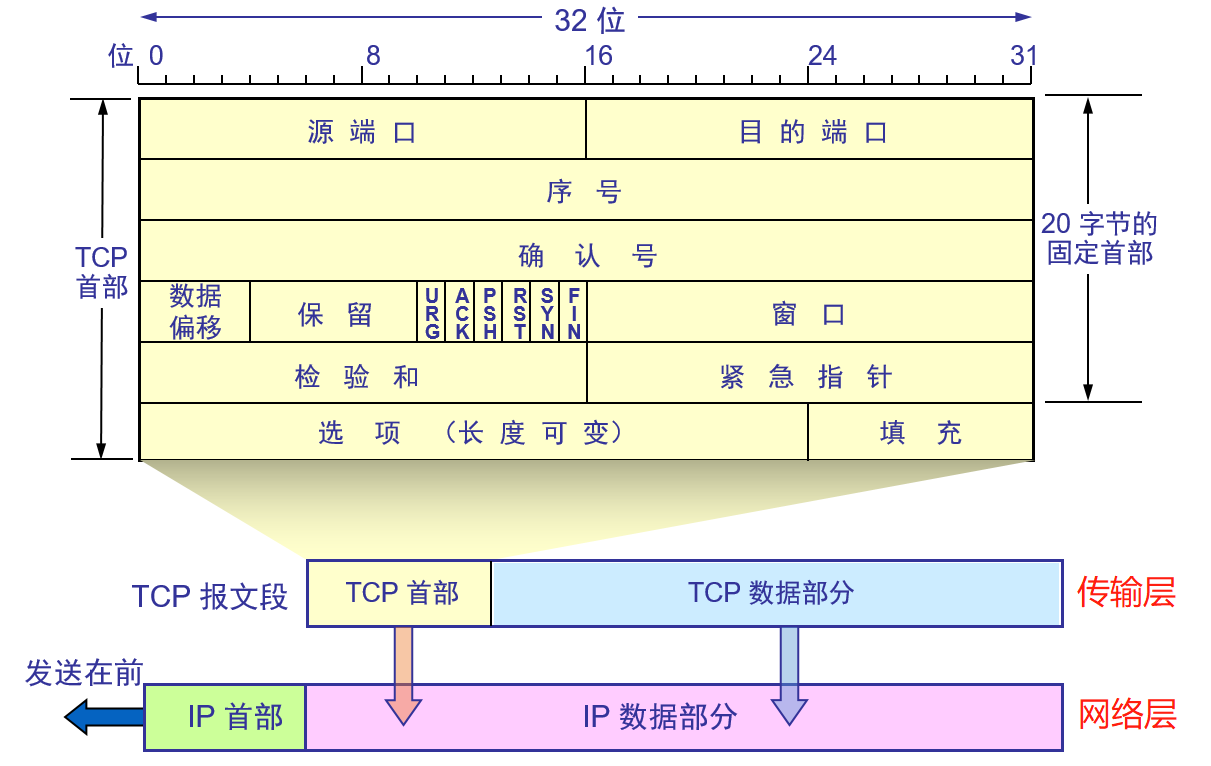

5.6.6 TCP报文段的首部格式
