1. Keepalived + LVS (Keepalived 和 MySQL 部署在一起)

1. 1 架构设计

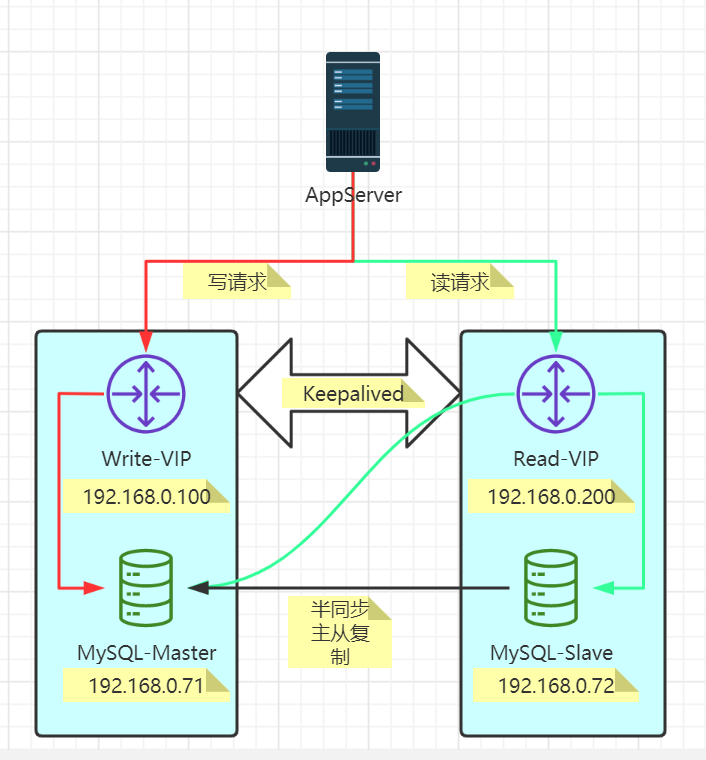

具体架构如下图所示：
使用两台主机实现 MySQL 半同步主从复制并使用 Keepalived + LVS 实现 MySQL的读写分离和高可用。Keepalived 这里主要用作后端服务器的健康状态检查，提供VIP，以及故障转移；LVS 提供读负载均衡。
整体架构设计原理如下：

后端服务器 A 和 B 实现 MySQL 半同步主从复制的主库和从库。
利用 Keepalived 提供两个虚拟 IP ，Write-VIP 和 Read-VIP，前者负责写入，后者负责读取，实现读写分离。
当服务器 A 和 B 都正常工作时，LVS 通过 Write-VIP 将写请求转发到服务器 A，通过 Read-VIP 将读请求转发给 A 和 B，实现读负载均衡。
当服务器 A 即 Master 发生异常时，Write-VIP 漂移到服务器 B 上，使用脚本将 B 提升为 Master 。
当服务器 B 即 Slave 发生异常时，Read-VIP 自动将 B 剔除，其他不变。
1.2 部署和配置
1.2.1 服务器总体部署规划
| 服务器 | 角色 | IP | VIP | | —- | —- | —- | —- | | A | Keepalived Write-VIP Master+
Keepalived Read-VIP Backup+
MySQL Master | 192.168.0.71 | Write：192.168.0.100 | | B | Keepalived Read-VIP Master+
Keepalived Write-VIP Backup
MySQL Slave | 192.168.0.72 | Read：192.168.0.200 |

1.2.2 部署过程

按照规划安装和配置 MySQL 的半同步主从复制，192.168.0.71 为主库，192.168.0.72 为从库。
安装 LVS 管理工具
```
yum -y install ipvsadm
```
下载安装 Keepalived 。
Iptables 配置

由于 Keepalived + LVS 和 MySQL 部署在同一台机器上，即 LVS 的 Director 服务器和 Real Server 为一台机器的时候，会出现两台 Director 无限循环转发的情况。为了解决该问题，需要使用 Iptables 对数据包进行标记，然后让 LVS 对 fwm 进行转发，而不是直接转发 TCP。每台 Director 都标记自己发送的数据包，ipvs 只转发这些自己标记过的包，而其他 Director 服务器发送的数据包就不再转发了，直接交给上层监听程序。
生产中建议 Keepalived 放在单独的两台机器上，则不需要进行此步操作！
具体操作如下：

# 192.168.0.71 主库
[root@C7-01 ~]# iptables -t mangle -I PREROUTING -d 192.168.0.100 -p tcp -m tcp --dport 3306 -m mac ! --mac-source 00:0c:29:87:7f:87 -j MARK --set-mark 0x1
# 192.168.0.72 从库
[root@C7-02 ~]# iptables -t mangle -I PREROUTING -d 192.168.0.100 -p tcp -m tcp --dport 3306 -m mac ! --mac-source 00:0c:29:49:f4:0b -j MARK --set-mark 0x2

其中，192.168.0.100 为Write-VIP，00:0c:29:87:7f:87 为 192.168.0.72 从库的网卡 MAC 地址，00:0c:29:49:f4:0b 为 192.168.0.71 主库的网卡 MAC 地址。
执行完上面的操作后，为了能永久保存 iptables 规则，需要将 iptables 规则保存到文件中，并开启开机自动加载：

# 保存 iptables 规则
iptables-save > /etc/iptables-script
# 开机自动加载 iptables 规则
echo '/usr/sbin/iptables-restore /etc/iptables-script' >> /etc/rc.d/rc.local

Keepalived 配置。

192.168.0.71 Keepalived 初始状态为 Write-VIP Master，Read-VIP Backup，这样设计的目的是同时让 192.168.0.71 和 192.168.0.72 两台机器都负责 VIP 的调度，分担压力。
另外为了方便管理，这里采用了子配置文件的方式，将两个 VIP 的配置文件单独存放。
Keepalived 主配置文件内容如下：

[root@c7-01 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
   router_id C7-01.wuvikr.top   # keepalived 主机唯一标识，建议使用当前主机名
   vrrp_skip_check_adv_addr            # 如果收到的通告报文和上一个报文是同一个路由，则跳过检查，默认为检查所有报文
   vrrp_garp_interval 0         # gratuitous ARP messages 报文发送延迟，0表示不延迟
   vrrp_gna_interval 0          # unsolicited NA messages （不请自来）消息发送延迟
   vrrp_mcast_group4 224.0.0.20 # 指定组播IP地址范围：224.0.0.0到239.255.255.255,默认值：224.0.0.18
}
include /etc/keepalived/conf.d/*.conf

Write-VIP 子配置文件内容如下：

[root@c7-01 ~]# cat /etc/keepalived/conf.d/mysql_write.conf
vrrp_script mysql_check {                                                        # 配置检测脚本
    script "/etc/keepalived/conf.d/mysql_check.sh"    # 检测脚本路径
    interval 1                                                                            # 检测频率
    weight -30                                                                            # 权重减少值
    fall 3                                                                                    # 连续检测失败3次后才算是真的失败
    rise 2                                                                                    # 连续检测成功2次后才算是真的成功
    timeout 2                                                                                # 超时时间
}
vrrp_instance VIP_WRITE {
    state MASTER                # 当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP
    interface eth0              # 绑定当前虚拟路由器使用的物理接口，可以不和VIP在同一个网卡
    virtual_router_id 11        # 每个虚拟路由器惟一标识，范围：0-255，同属一个虚拟路由器的多个 keepalived 节点此值必须相同
    priority 100                # 当前物理节点在此虚拟路由器的优先级，范围：1-254
    advert_int 1                # vrrp通告的时间间隔，默认1s
    authentication {            # 认证机制
        auth_type PASS          # 认证类型，可以是AH或PASS，AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
        auth_pass 111111        # 预共享密钥，即相互认证密码
    }
    virtual_ipaddress {         # 虚拟路由IP
        192.168.0.100           # 指定VIP，不指定网卡，默认eth0,注意：不指定/prefix,默认为32
    }
    track_script {
        mysql_check             # 调用前面定义的脚本
    }
     # 使用单播配置
    unicast_src_ip 192.168.0.71      # 本机IP
    unicast_peer{
        192.168.0.72                 # 指向其他Keepalived主机IP
    }
    notify_backup "/etc/keepalived/conf.d/mysql_down.sh"    # 配置触发脚本
}

因为 Write-VIP 只会将请求转发到本机的 MySQL 服务，这里就没有使用 LVS 来进行转发了，简单的采用 VIP 配合检测脚本即可实现需求，检测脚本/etc/keepalived/conf.d/mysql_check.sh内容如下：

[root@c7-01 ~]# cat /etc/keepalived/conf.d/mysql_check.sh
#!/bin/bash
#mysqladmin -uroot -p744123 ping
killall -0 mysqld

另外，当主库宕机时，Write-VIP 会漂移到从库，此时会触发/etc/keepalived/conf.d/mysql_down.sh脚本文件来停止复制，重置 MySQL 实例的主从状态，该脚本内容如下：

#!/bin/bash
. /home/mysql/.bashrc
user=root
password=744123
log=/home/mysql/stop_slave.log
echo "date '+%T %F'" >> ${log}
mysql -u${user} -p${password} -e "set global read_only=OFF;stop slave;reset master;reset slave all;" >> ${log}
/bin/sed -i 's#read-only#\#read-only#' /etc/my.cnf

Read-VIP 子配置文件内容如下：

[root@c7-01 ~]# cat /etc/keepalived/conf.d/mysql_read.conf
vrrp_instance VIP_READ {
    state MASTER                # 当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP
    interface eth0              # 绑定当前虚拟路由器使用的物理接口，可以不和VIP在同一个网卡
    virtual_router_id 22        # 每个虚拟路由器惟一标识，范围：0-255，同属一个虚拟路由器的多个 keepalived 节点此值必须相同
    priority 120                # 当前物理节点在此虚拟路由器的优先级，范围：1-254
    advert_int 1                # vrrp通告的时间间隔，默认1s
    authentication {            # 认证机制
        auth_type PASS          # 认证类型，可以是AH或PASS，AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
        auth_pass 222222        # 预共享密钥，即相互认证密码
    }
    virtual_ipaddress {         # 虚拟路由IP
        192.168.0.200           # 指定VIP，不指定网卡，默认eth0,注意：不指定/prefix,默认为32
    }
    # 使用单播配置
    unicast_src_ip 192.168.0.71      # 本机IP
    unicast_peer{
        192.168.0.72                 # 指向其他Keepalived主机IP
    }
}
virtual_server fwmark 1 {             # 配置 fwmark 转发
    delay_loop 3                      # 检查后端服务器的时间间隔
    lb_algo rr                        # 定义调度方法，rr|wrr|lc|wlc|lblc|sh|mh|dh|fo|ovf|lblcr|sed|nq
    lb_kind DR                        # LVS类型，注意要大写， NAT|DR|TUN
    protocol TCP                      # 指定服务协议,一般默认为TCP，TCP|UDP|SCTP
    real_server 192.168.0.71 3306 {   # RS的IP和PORT
        weight 1                      # 调度权重
        TCP_CHECK {
            nb_get_retry 3              # 重新连接次数
            delay_before_retry 3        # 重新连接间隔时间
            connect_port 3306           # 向当前RS的哪个PORT发起健康状态检测请求
            connect_timeout 3           # 客户端请求的超时时长, 等于haproxy的timeout server
        }
    }
    real_server 192.168.0.72 3306 {
        weight 1
        TCP_CHECK {
            nb_get_retry 3
            delay_before_retry 3
            connect_port 3306
            connect_timeout 3
        }
    }
}

192.168.0.72 Keepalived 初始状态为 Write-VIP Backup，Read-VIP Master。其配置文件与 192.168.0.71 基本一致，主要区别有只是 state 和 priority 不同，另外因为 Iptables 的设置，fwmark 也不一样。

Real Server 的网络配置

在每台机器上使用下面的脚本一键配置 Real Server，并加入开机自启动。

[root@c7-01 ~]# cat /etc/init.d/lvs_dr_rs.sh
#!/bin/bash
trap "echo -e '\e[1;36mThank you for using, goodbye !\e[0m'" EXIT
vip=192.168.0.200
mask=255.255.255.255
#prefix=32
dev=lo:1
case $1 in
start)
    # 禁用本地ARP请求，绑定回环地址。
    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
    echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
    # 在回环地址上绑定VIP，设置掩码，与Director服务器自身IP保持通信
    /sbin/ifconfig ${dev} ${vip} netmask ${mask} up
    route add -host ${vip} dev ${dev}
    #ip addr add ${vip}/${prefix} dev $dev label ${dev}
    #ip route add ${vip} via 0.0.0.0 scope link src ${vip} dev ${dev}
    echo -e '\e[1;32mLVS-DR Real Server starts successfully.\n\e[0m'
    ;;
stop)
    /sbin/ifconfig $dev down
    #ip addr del ${vip}/${prefix} dev ${dev}
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
    echo -e '\e[1;31mLVS-DR Real Server stopped.\n\e[0m'
    ;;
*)
    echo "Usage: $(basename $0) start|stop"
    exit 1
    ;;
esac
# 添加执行权限
[root@c7-01 ~]# chmod +x /etc/init.d/lvs_dr_rs.sh
# 开机自启
[root@c7-01 ~]# echo "/etc/init.d/lvs_dr_rs.sh start" >> /etc/rc.d/rc.local
# 执行脚本
[root@c7-01 ~]# /etc/init.d/lvs_dr_rs.sh start

执行完上面的脚本后会在本地 lo 回环网卡上添加一个 192.168.0.200/32 的虚拟 VIP ，用于 LVS DR 模型的 Director 转发。

重启 Keepalived 服务
```
[root@c7-01 ~]# systemctl restart keepalived.service
[root@c7-02 ~]# systemctl restart keepalived.service
```
1.3 功能测试

1.3.1 停止 MySQL 服务，查看 vip 漂移情况

1.3.2 关闭服务器，查看 MySQL 服务情况

2. Keepalived + LVS (Keepalived 和 MySQL 分别部署)

2.1 架构设计

Keepalived + LVS 实现 MySQL 的读写分离和高可用。Keepalived 这里主要用作后端服务器的健康状态检查，提供VIP，以及故障转移；LVS 提供读负载均衡功能。
整体架构设计原理如下：
后端服务器 MySQL-Master 和 MySQL-Slave 为主从复制的主库和从库。
利用 Keepalived-01 提供 Write-VIP（10.0.0.100），负责数据写入，Keepalived-02 提供 Read-VIP（10.0.0.200）负责读取数据，实现读写分离。
当服务器 MySQL-Master 和 MySQL-Slave 都正常工作时，LVS 通过 Write-VIP 将写请求转发到服务器 MySQL-Master，通过 Read-VIP 将读请求转发给 MySQL-Master 和 MySQL-Slave，实现读负载均衡。
当服务器 MySQL-Master 发生异常时，Write-VIP 漂移到服务器 Keepalived-02 上，并使用脚本将 MySQL-Slave 提升为 Master 。
当服务器 MySQL-Slave 发生异常时，Read-VIP 自动将 MySQL-Slave 剔除，其他不变。
2.2 服务部署
2.2.1 安装 lvs 管理工具和 MySQL 客户端
```
yum -y install ipvsadm mysql
```
2.2.2 下载安装 Keepalived
```bash
安装依赖包
[root@C7-01 ~]# yum install -y gcc openssl-devel libnl3-devel net-snmp-devel

解压

[root@C7-01 ~]# tar xvf keepalived-2.2.2.tar.gz -C /usr/local/src

编译安装

[root@C7-01 ~]# cd /usr/local/src/keepalived-2.2.2/ [root@C7-01 ~]# ./configure —prefix=/opt/app/keepalived [root@C7-01 ~]# make && make install

查看版本

[root@C7-01 ~]# /opt/app/keepalived/sbin/keepalived -v Keepalived v2.2.2 (03/05,2021)

Built with kernel headers for Linux 3.10.0 Running on Linux 3.10.0-1160.el7.x86_64 #1 SMP Mon Oct 19 16:18:59 UTC 2020 Distro: CentOS Linux 7 (Core)

configure options: —prefix=/opt/app/keepalived

Config options: LVS VRRP VRRP_AUTH VRRP_VMAC OLD_CHKSUM_COMPAT INIT=systemd

System options: VSYSLOG LIBNL3 RTA_ENCAP RTA_EXPIRES RTA_PREF FRA_SUPPRESS_PREFIXLEN FRA_TUN_ID RTAX_CC_ALGO RTAX_QUICKACK RTA_VIA IFA_FLAGS NET_LINUX_IF_H_COLLISION LIBIPTC_LINUX_NET_IF_H_COLLISION LIBIPVS_NETLINK IFLA_LINK_NETNSID GLOB_BRACE GLOB_ALTDIRFUNC INET6_ADDR_GEN_MODE SO_MARK

安装完会自动生成 service 文件

[root@C7-01 ~]# cat /lib/systemd/system/keepalived.service [Unit] Description=LVS and VRRP High Availability Monitor After=network-online.target syslog.target Wants=network-online.target

[Service] Type=forking PIDFile=/run/keepalived.pid KillMode=process EnvironmentFile=-/usr/local/keepalived/etc/sysconfig/keepalived ExecStart=/usr/local/keepalived/sbin/keepalived $KEEPALIVED_OPTIONS ExecReload=/bin/kill -HUP $MAINPID

[Install] WantedBy=multi-user.target

<a name="aCFC6"></a>
### 2.2.3 Keepalived-01 配置
1. 创建配置文件目录：`mkdir /etc/keepalived`。
1. 创建主配置文件：`vim /etc/keepalived/keepalived.conf`。
```bash
global_defs {
   router_id C7-01.wuvikr.top   # keepalived 主机唯一标识，建议使用当前主机名
   vrrp_skip_check_adv_addr        # 如果收到的通告报文和上一个报文是同一个路由，则跳过检查，默认为检查所有报文
   vrrp_garp_interval 0         # gratuitous ARP messages 报文发送延迟，0表示不延迟
   vrrp_gna_interval 0          # unsolicited NA messages （不请自来）消息发送延迟
   vrrp_mcast_group4 224.0.0.20 # 指定组播IP地址范围：224.0.0.0到239.255.255.255,默认值：224.0.0.18
}
include /etc/keepalived/mysql/*.conf

创建 mysql_write 子配置文件：vim /etc/keepalived/mysql/mysql_write.conf。 ```bash vrrp_instance VIP_WRITE { state BACKUP # 当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP interface eth0 # 绑定当前虚拟路由器使用的物理接口，可以不和VIP在同一个网卡 virtual_router_id 11 # 每个虚拟路由器惟一标识，范围：0-255，同属一个虚拟路由器的多个 keepalived 节点此值必须相同 priority 120 # 当前物理节点在此虚拟路由器的优先级，范围：1-254 advert_int 1 # vrrp通告的时间间隔，默认1s nopreempt # 非抢占式 authentication { # 认证机制
```
 auth_type PASS          # 认证类型，可以是AH或PASS，AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
 auth_pass 111111        # 预共享密钥，即相互认证密码
```
} virtual_ipaddress { # 虚拟路由IP
```
 10.0.0.100              # 指定VIP，不指定网卡，默认eth0,注意：不指定/prefix,默认为32
```
}

使用单播配置
unicast_src_ip 10.0.0.21 # 本机IP unicast_peer {
```
 10.0.0.22                 # 指向其他Keepalived主机IP
```
}

当 MySQL 主库宕机时，将从库提升为主库
notify_master “/etc/keepalived/conf.d/remove_slave.sh” }

virtual_server 10.0.0.100 3306 { # 虚拟路由 IP 和 PORT delay_loop 3 # 检查后端服务器的时间间隔 lb_algo rr # 定义调度方法，rr|wrr|lc|wlc|lblc|sh|mh|dh|fo|ovf|lblcr|sed|nq lb_kind DR # LVS类型，注意要大写， NAT|DR|TUN protocol TCP # 指定服务协议,一般默认为TCP，TCP|UDP|SCTP

real_server 10.0.0.31 3306 {  # RS的IP和PORT
    weight 1                  # 调度权重
    notify_down "/etc/keepalived/conf.d/mysql_down.sh" # RS下线触发脚本
    TCP_CHECK {
        nb_get_retry 3        # 重新连接次数
        delay_before_retry 3  # 重新连接间隔时间
        connect_port 3306     # 向当前RS的哪个PORT发起健康状态检测请求
        connect_timeout 3     # 客户端请求的超时时长, 等于haproxy的timeout server
    }
}

}


4. 创建 mysql_read 子配置文件：`vim /etc/keepalived/mysql/mysql_read.conf`。
```bash
vrrp_instance VIP_READ {
    state BACKUP                # 当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP
    interface eth0              # 绑定当前虚拟路由器使用的物理接口，可以不和VIP在同一个网卡
    virtual_router_id 22        # 每个虚拟路由器惟一标识，范围：0-255，同属一个虚拟路由器的多个 keepalived 节点此值必须相同
    priority 100                # 当前物理节点在此虚拟路由器的优先级，范围：1-254
    advert_int 1                # vrrp通告的时间间隔，默认1s
    authentication {            # 认证机制
        auth_type PASS          # 认证类型，可以是AH或PASS，AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
        auth_pass 222222        # 预共享密钥，即相互认证密码
    }
    virtual_ipaddress {         # 虚拟路由IP
        10.0.0.200              # 指定VIP，不指定网卡，默认eth0,注意：不指定/prefix,默认为32
    }
    # 使用单播配置
    unicast_src_ip 10.0.0.21      # 本机IP
    unicast_peer{
        10.0.0.22                 # 指向其他Keepalived主机IP
    }
}
virtual_server 10.0.0.200 3306 {      # 虚拟路由 IP 和 PORT
    delay_loop 3                      # 检查后端服务器的时间间隔
    lb_algo rr                        # 定义调度方法，rr|wrr|lc|wlc|lblc|sh|mh|dh|fo|ovf|lblcr|sed|nq
    lb_kind DR                        # LVS类型，注意要大写， NAT|DR|TUN
    protocol TCP                      # 指定服务协议,一般默认为TCP，TCP|UDP|SCTP
    real_server 10.0.0.31 3306 {      # RS的IP和PORT
        weight 1                      # 调度权重
        TCP_CHECK {
            nb_get_retry 3              # 重新连接次数
            delay_before_retry 3        # 重新连接间隔时间
            connect_port 3306           # 向当前RS的哪个PORT发起健康状态检测请求
            connect_timeout 3           # 客户端请求的超时时长, 等于haproxy的timeout server
        }
    }
    real_server 10.0.0.32 3306 {
        weight 1
        TCP_CHECK {
            nb_get_retry 3
            delay_before_retry 3
            connect_port 3306
            connect_timeout 3
        }
    }
}

2.2.4 Keepalived-02 配置

创建配置文件目录：mkdir /etc/keepalived。
创建主配置文件：vim /etc/keepalived/keepalived.conf。 ```bash global_defs { router_id C7-01.wuvikr.top # keepalived 主机唯一标识，建议使用当前主机名 vrrp_skip_check_adv_addr # 如果收到的通告报文和上一个报文是同一个路由，则跳过检查，默认为检查所有报文 vrrp_garp_interval 0 # gratuitous ARP messages 报文发送延迟，0表示不延迟 vrrp_gna_interval 0 # unsolicited NA messages （不请自来）消息发送延迟 vrrp_mcast_group4 224.0.0.20 # 指定组播IP地址范围：224.0.0.0到239.255.255.255,默认值：224.0.0.18 }

include /etc/keepalived/mysql/*.conf


3. 创建 mysql_write 子配置文件：`vim /etc/keepalived/mysql/mysql_write.conf`。
```bash
vrrp_instance VIP_WRITE {
    state BACKUP                # 当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP
    interface eth0              # 绑定当前虚拟路由器使用的物理接口，可以不和VIP在同一个网卡
    virtual_router_id 11        # 每个虚拟路由器惟一标识，范围：0-255，同属一个虚拟路由器的多个 keepalived 节点此值必须相同
    priority 100                # 当前物理节点在此虚拟路由器的优先级，范围：1-254
    nopreempt                   # 非抢占式
    advert_int 1                # vrrp通告的时间间隔，默认1s
    authentication {            # 认证机制
        auth_type PASS          # 认证类型，可以是AH或PASS，AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
        auth_pass 111111        # 预共享密钥，即相互认证密码
    }
    virtual_ipaddress {         # 虚拟路由IP
        10.0.0.100              # 指定VIP，不指定网卡，默认eth0,注意：不指定/prefix,默认为32
    }
    # 使用单播配置
    unicast_src_ip 10.0.0.22      # 本机IP
    unicast_peer {
        10.0.0.21                 # 指向其他Keepalived主机IP
    }
    # 当 MySQL 主库宕机时，将从库提升为主库
    notify_master "/etc/keepalived/conf.d/remove_slave.sh"
}
virtual_server 10.0.0.100 3306 {  # 虚拟路由 IP 和 PORT
    delay_loop 3                  # 检查后端服务器的时间间隔
    lb_algo rr                    # 定义调度方法，rr|wrr|lc|wlc|lblc|sh|mh|dh|fo|ovf|lblcr|sed|nq
    lb_kind DR                    # LVS类型，注意要大写， NAT|DR|TUN
    protocol TCP                  # 指定服务协议,一般默认为TCP，TCP|UDP|SCTP
    real_server 10.0.0.32 3306 {  # RS的IP和PORT
        weight 1                  # 调度权重
        notify_down "/etc/keepalived/conf.d/mysql_down.sh" # RS下线触发脚本
        TCP_CHECK {
            nb_get_retry 3        # 重新连接次数
            delay_before_retry 3  # 重新连接间隔时间
            connect_port 3306     # 向当前RS的哪个PORT发起健康状态检测请求
            connect_timeout 3     # 客户端请求的超时时长, 等于haproxy的timeout server
        }
    }
}

创建 mysql_read 子配置文件：vim /etc/keepalived/mysql/mysql_read.conf。 ```bash vrrp_instance VIP_READ { state MASTER # 当前节点在此虚拟路由器上的初始状态，状态为MASTER或者BACKUP interface eth0 # 绑定当前虚拟路由器使用的物理接口，可以不和VIP在同一个网卡 virtual_router_id 22 # 每个虚拟路由器惟一标识，范围：0-255，同属一个虚拟路由器的多个 keepalived 节点此值必须相同 priority 120 # 当前物理节点在此虚拟路由器的优先级，范围：1-254 advert_int 1 # vrrp通告的时间间隔，默认1s authentication { # 认证机制
```
 auth_type PASS          # 认证类型，可以是AH或PASS，AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
 auth_pass 222222        # 预共享密钥，即相互认证密码
```
} virtual_ipaddress { # 虚拟路由IP
```
 10.0.0.200              # 指定VIP，不指定网卡，默认eth0,注意：不指定/prefix,默认为32
```
}
使用单播配置
unicast_src_ip 10.0.0.22 # 本机IP unicast_peer{
```
 10.0.0.21                 # 指向其他Keepalived主机IP
```
} }

virtual_server 10.0.0.200 3306 { # 虚拟路由 IP 和 PORT delay_loop 3 # 检查后端服务器的时间间隔 lb_algo rr # 定义调度方法，rr|wrr|lc|wlc|lblc|sh|mh|dh|fo|ovf|lblcr|sed|nq lb_kind DR # LVS类型，注意要大写， NAT|DR|TUN protocol TCP # 指定服务协议,一般默认为TCP，TCP|UDP|SCTP

real_server 10.0.0.31 3306 {      # RS的IP和PORT
    weight 1                      # 调度权重
    TCP_CHECK {
        nb_get_retry 3              # 重新连接次数
        delay_before_retry 3        # 重新连接间隔时间
        connect_port 3306           # 向当前RS的哪个PORT发起健康状态检测请求
        connect_timeout 3           # 客户端请求的超时时长, 等于haproxy的timeout server
    }
}
real_server 10.0.0.32 3306 {
    weight 1
    TCP_CHECK {
        nb_get_retry 3
        delay_before_retry 3
        connect_port 3306
        connect_timeout 3
    }
}

}

<a name="gQQNd"></a>
### 2.2.5 配置说明
两台 Keepalived 机器的配置区别主要有以下几点：
- 角色不同：Keepalived-01 为 Write-VIP 的 MASTER，Keepalived-02 为 Read-VIP 的 MASTER。
- 模式不同：Write-VIP 为非抢占式，Read-VIP 为抢占式。
- 单播配置：需要指定单播地址。
另外，对于 Read-VIP（10.0.0.200），两台机器的配置基本是一致的。而对于 Write-VIP（10.0.0.100），则不同。<br />正常情况下，Keepalived-01 为 MASTER 角色，当请求访问 10.0.0.100 时，都是由 Keepalive-01 调度到 MySQL-Master（10.0.0.31）进行写入操作。<br />当 MySQL-Master 服务宕机时，Keepalived-01会调用`/etc/keepalived/mysql/mysql_down.sh`脚本，将自身的 keepalived.service 进程杀死，使 Keepalived-02 成为新的 Write-VIP MASTER 角色，这时访问 10.0.0.100 ，则是由 Keepalived-02 机器调度到 MySQL-Slave（10.0.0.32）进行写入操作，当然在 Keepalived-02 成为新的 Master 时，会执行`/etc/keepalived/mysql/remove_slave.sh`脚本，这个脚本会将原本的 MySQL-Slave（10.0.0.32）提升为新的 MySQL-Master。<br />当 MySQL-Slave 服务宕机时，并不影响 Write-VIP（10.0.0.100）。<br />`/etc/keepalived/mysql/mysql_down.sh`脚本内容如下：
```bash
#!/bin/bash
/usr/bin/systemctl stop keepalived.service

/etc/keepalived/mysql/remove_slave.sh脚本内容如下：

#!/bin/bash
USER=root
PASSWORD=123.com
HOST=10.0.0.32
LOG=/var/log/stop_slave.log
DATE=`date '+%F %T'`
echo "time : ${DATE}" >> ${LOG}
/usr/bin/mysql -u${USER} -p${PASSWORD} -h${HOST} -e "set global read_only=OFF;stop slave;reset master;reset slave all;" >> ${LOG}

注意：

/etc/keepalived/mysql/remove_slave.sh脚本是由新的 keepalived MASTER 来执行的，因此两台 Keepalived 的脚本内容对应的 MySQL-Slave 机器并不一样。
脚本需要加上执行权限。
2.2.6 启动 Keepalived 服务
由于 Write-VIP 采用了非抢占式模式，为了让 Keepalived-01 成为 MASTER，必须先启动 Keepalived-01。
```
[root@keepalived-01 ~]# systemctl start keepalived.service
[root@keepalived-02 ~]# systemctl start keepalived.service
```
启动成功后，查看虚拟 ip 地址： ```bash [root@keepalived-01 ~]# ip a 1: lo:
mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo
```
 valid_lft forever preferred_lft forever
```
inet6 ::1/128 scope host
```
 valid_lft forever preferred_lft forever
```
2: eth0:
mtu 1500 qdisc pfifo_fast state UP group default qlen 1000 link/ether 00:0c:29:40:93:bd brd ff:ff:ff:ff:ff:ff inet 10.0.0.21/24 brd 10.0.0.255 scope global noprefixroute eth0
```
 valid_lft forever preferred_lft forever
```
inet 10.0.0.100/32 scope global eth0
```
 valid_lft forever preferred_lft forever
```
inet6 fe80::e988:85bf:3ffc:96d7/64 scope link tentative noprefixroute dadfailed
```
 valid_lft forever preferred_lft forever
```
inet6 fe80::32d4:4c1:856d:4217/64 scope link tentative noprefixroute dadfailed
```
 valid_lft forever preferred_lft forever
```
inet6 fe80::cdf8:ac2a:1900:51e4/64 scope link tentative noprefixroute dadfailed
```
 valid_lft forever preferred_lft forever
```

[root@keepalived-02 ~]# ip a 1: lo: mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: eth0: mtu 1500 qdisc pfifo_fast state UP group default qlen 1000 link/ether 00:0c:29:5d:91:2f brd ff:ff:ff:ff:ff:ff inet 10.0.0.22/24 brd 10.0.0.255 scope global noprefixroute eth0 valid_lft forever preferred_lft forever inet 10.0.0.200/32 scope global eth0 valid_lft forever preferred_lft forever inet6 fe80::e988:85bf:3ffc:96d7/64 scope link tentative noprefixroute dadfailed valid_lft forever preferred_lft forever inet6 fe80::32d4:4c1:856d:4217/64 scope link tentative noprefixroute dadfailed valid_lft forever preferred_lft forever inet6 fe80::cdf8:ac2a:1900:51e4/64 scope link tentative noprefixroute dadfailed valid_lft forever preferred_lft forever

查看 LVS 后端服务：
```bash
[root@keepalived-01 ~]# ipvsadm -L
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.0.0.200:mysql rr
  -> 10.0.0.31:mysql              Route   1      0          0
  -> 10.0.0.32:mysql              Route   1      0          0
TCP  keepalived-01:mysql rr
  -> 10.0.0.31:mysql              Route   1      0          0
[root@keepalived-02 ~]# ipvsadm -L
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  keepalived-02:mysql rr
  -> 10.0.0.31:mysql              Route   1      0          0
  -> 10.0.0.32:mysql              Route   1      0          0
TCP  10.0.0.100:mysql rr
  -> 10.0.0.32:mysql              Route   1      0          0

MySQL Real Server 网络配置

在每台 MySQL 机器上使用下面的脚本一键配置 Real Server，并加入开机自启动。

[root@c7-01 ~]# cat /etc/init.d/lvs_dr_rs.sh
#!/bin/bash
trap "echo -e '\e[1;36mThank you for using, goodbye !\e[0m'" EXIT
write_vip=10.0.0.100
read_vip=10.0.0.200
mask=255.255.255.255
dev=lo:1
case $1 in
start)
    # 禁用本地ARP请求，绑定回环地址。
    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
    echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
    # 在回环地址上绑定VIP，设置掩码，与Director服务器自身IP保持通信
    /sbin/ifconfig lo:1 ${write_vip} netmask ${mask} up
    /sbin/ifconfig lo:2 ${read_vip} netmask ${mask} up
    route add -host ${write_vip} dev lo:1
    route add -host ${read_vip} dev lo:2
    echo -e '\e[1;32mLVS-DR Real Server starts successfully.\n\e[0m'
    ;;
stop)
    /sbin/ifconfig lo:1 down
    /sbin/ifconfig lo:2 down
    route del ${write_vip} >/dev/null 2>$1
    route del ${read_vip} >/dev/null 2>$1
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
    echo -e '\e[1;31mLVS-DR Real Server stopped.\n\e[0m'
    ;;
*)
    echo "Usage: $(basename $0) start|stop"
    exit 1
    ;;
esac
# 添加执行权限
[root@c7-01 ~]# chmod +x /etc/init.d/lvs_dr_rs.sh
# 开机自启
[root@c7-01 ~]# echo "/etc/init.d/lvs_dr_rs.sh start" >> /etc/rc.d/rc.local
# 执行脚本
[root@c7-01 ~]# /etc/init.d/lvs_dr_rs.sh start

执行完上面的脚本后会在本地 lo 回环网卡上添加上 10.0.0.100/32 和 10.0.0.200/32 的虚拟 VIP ，用于 LVS DR 模型的 Director 转发。

高可用架构

1. Keepalived + LVS (Keepalived 和 MySQL 部署在一起)

1. 1 架构设计

1.2 部署和配置

1.2.1 服务器总体部署规划

1.2.2 部署过程

1.3 功能测试

1.3.1 停止 MySQL 服务，查看 vip 漂移情况

1.3.2 关闭服务器，查看 MySQL 服务情况

2. Keepalived + LVS (Keepalived 和 MySQL 分别部署)

2.1 架构设计

2.2 服务部署

2.2.1 安装 lvs 管理工具 和 MySQL 客户端

2.2.2 下载安装 Keepalived

安装依赖包

解压

编译安装

查看版本

安装完会自动生成 service 文件

使用单播配置

当 MySQL 主库宕机时，将从库提升为主库

2.2.4 Keepalived-02 配置

使用单播配置

2.2.6 启动 Keepalived 服务

MySQL Real Server 网络配置

2.3 功能测试

2.3.1 停止主 MySQL 服务，查看 vip 漂移和访问情况

2.3.2 停止从 MySQL 服务，查看 vip 漂移和访问情况

3. MHA

2.2.1 安装 lvs 管理工具和 MySQL 客户端
