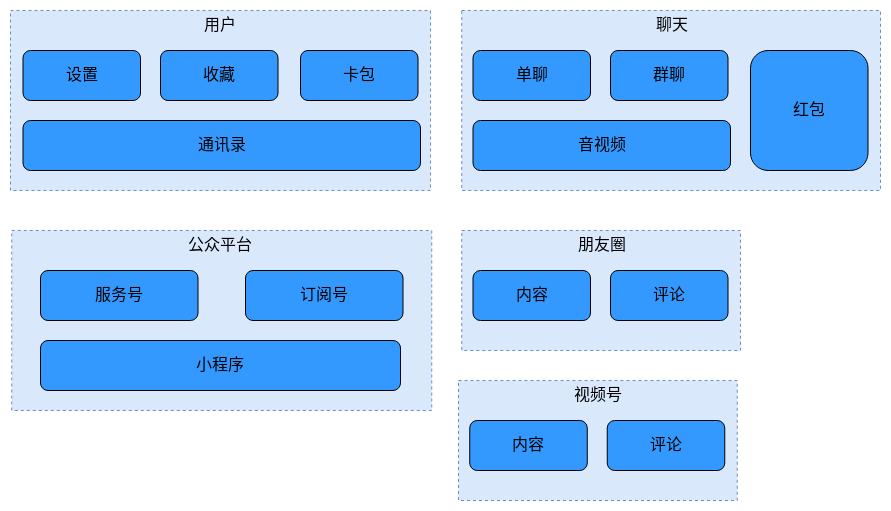

1. 画出微信的业务架构图

如图：

2. “学生管理系统”毕设架构设计

假设今年学校毕业设计要求提升，要求做真正可运行的学生管理系统，学院对毕设的具体要求如下：

  1. 要求可以通过公网域名访问；
  2. 要求至少 3 人合作完成；
  3. 能够支撑管理 1000 个学生；
  4. 答辩的时候会根据架构方案来进行打分，不推荐太简单和太复杂的方案

你找了 2 个好朋友一起来做这个项目，你们的基本情况如下：

  1. 大家都会 Java，但是有一个是 PHP 高手
  2. 大家经济条件一般

作业要求：

  1. 对照面向复杂度架构设计方法论，构思 2 个以上的备选架构方案。
  2. 使用 PPT 来画出你的备选架构方案，并说明方案的优缺点。
  3. 给出你选择的最终方案以及选择理由。

架构方案

最终选择方案一，理由如下：

  1. 可以满足业务需求。
  2. 根据简单原则，部署和开发都前期很简单。
  3. 毕业设计，暂时不用考虑之后的演进。

备选方案一

架构图如下：

架构：采用单体架构，一个应用包含所有功能。

语言：统一语言，采用 Java

缺点：横向扩展能力较弱，多人协同操作。
优点：架构简单，Nginx配置简单，部署简单，可快速开发。

备选方案二

架构图如下：

架构：采用微服务架构，每个服务提供单一具体服务。

语言：可同时采用 Java 和 PHP

缺点：服务之间调度变复杂，前端联调变复杂。
优点：横向扩展能力较强，服务与服务之间影响较弱，单个服务部署容易，单个服务可快速迭代。
