Innodb 体系结构
内存读写和磁盘读写的速度不在一个数量级，在数据库中，数据都是最终落到磁盘上的，想要达成快速的读写，必然要依靠缓存技术。这个缓存技术就是innodb_buffer_pool, 当读取数据时，就会先从缓存中查看是否数据的页(page) 存在，不存在的话才去磁盘上检索，查到后缓存的这个pool里。 同理，插入、修改、删除也是先操作缓存里数据，之后在以一定频率更新到磁盘上，控制刷盘的机制，叫做checkpoint。

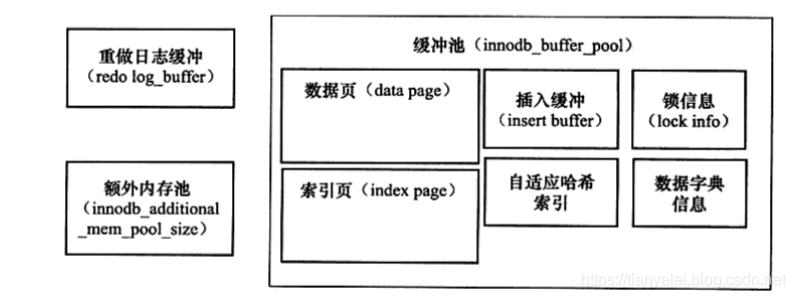

Innodb_buffer_pool
从这张图可以看到，InnoDB存储结构主要包括两部分：逻辑存储结构和物理存储结构。
逻辑上是由表空间tablespace —> 段segment或者inode —> 区Extent ——>数据页Page构成，Innodb逻辑管理单位是segment，空间分配的最小单位是extent，每个segment都会从表空间FREE_PAGE中分配32个page，当这32个page不够用时，会按照以下原则进行扩展：如果当前小于1个extent，则扩展到1个extent；当表空间小于32MB时，每次扩展一个extent；表空间大于32MB，每次扩展4个extent。
物理上主要由系统用户数据文件，日志文件组成，数据文件主要存储MySQL字典数据和用户数据，日志文件记录的是data page的变更记录，用于MySQL Crash时的恢复。
Innodb表空间
InnoDB存储包括三类表空间：系统表空间，用户表空间，Undo表空间。
系统表空间： 主要存储MySQL内部的数据字典数据，如information_schema下的数据。
用户表空间： 当开启innodb_file_per_table=1时，数据表从系统表空间独立出来存储在以table_name.ibd命令的数据文件中，结构信息存储在table_name.frm文件中。
Undo表空间： 存储Undo信息，如快照一致读和flashback都是利用undo信息。
从MySQL 8.0开始允许用户自定义表空间，具体语法如下：
CREATE TABLESPACE tablespace_name ADD DATAFILE ‘file_name’ #数据文件名 USE LOGFILE GROUP logfile_group #自定义日志文件组，一般每组2个logfile。 [EXTENT_SIZE [=] extent_size] #区大小 [INITIAL_SIZE [=] initial_size] #初始化大小 [AUTOEXTEND_SIZE [=] autoextend_size] #自动扩宽尺寸 [MAX_SIZE [=] max_size] #单个文件最大size，最大是32G。 [NODEGROUP [=] nodegroup_id] #节点组 [WAIT] [COMMENT [=] comment_text] ENGINE [=] engine_name
这样的好处是可以做到数据的冷热分离，分别用HDD和SSD来存储，既能实现数据的高效访问，又能节约成本，比如可以添加两块500G硬盘，经过创建卷组vg，划分逻辑卷lv，创建数据目录并mount相应的lv，假设划分的两个目录分别是/hot_data 和 /cold_data。
这样就可以将核心的业务表如用户表，订单表存储在高性能SSD盘上，一些日志，流水表存储在普通的HDD上，主要的操作步骤如下：
#创建热数据表空间 create tablespace tbs_data_hot add datafile ‘/hot_data/tbs_data_hot01.dbf’ max_size 20G; #创建核心业务表存储在热数据表空间 create table booking(id bigint not null primary key auto_increment, …… ) tablespace tbs_data_hot; #创建冷数据表空间 create tablespace tbs_data_cold add datafile ‘/hot_data/tbs_data_cold01.dbf’ max_size 20G; #创建日志，流水，备份类的表存储在冷数据表空间 create table payment_log(id bigint not null primary key auto_increment, …… ) tablespace tbs_data_cold; #可以移动表到另一个表空间 alter table payment_log tablespace tbs_data_hot;
