目前，Flannel 支持三种后端实现，分别是：

1. VXLAN
2. host-gw
3. UDP

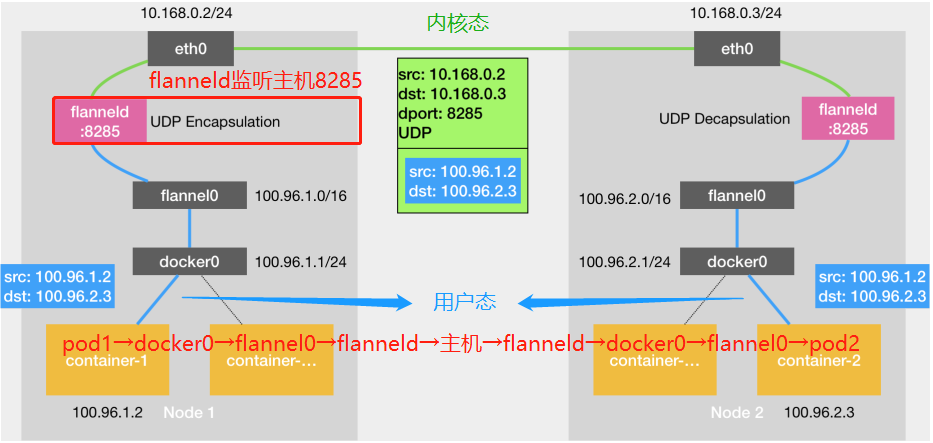

UDP

第一次：用户态的容器进程发出的 IP 包经过 docker0 网桥进入内核态；
第二次：IP 包根据路由表进入 TUN（flannel0）设备，从而回到用户态的 flanneld 进程；
第三次：flanneld 进行 UDP 封包之后重新进入内核态，将 UDP 包通过宿主机的 eth0 发出去。

VXLAN （虚拟可扩展局域网 ）

对比UDP模式，减少用户态到内核态的切换次数，并且把核心的处理逻辑都放在内核态进行
VXLAN，即 Virtual Extensible LAN（虚拟可扩展局域网），是 Linux 内核本身就支持的一种网络虚似化技术。所以说，VXLAN 可以完全在内核态实现上述封装和解封装的工作，从而通过与前面相似的“隧道”机制，构建出覆盖网络（Overlay Network）。
VXLAN 的覆盖网络的设计思想是：在现有的三层网络之上，“覆盖”一层虚拟的、由内核 VXLAN模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，可以像在同一个局域网（LAN）里那样自由通信。当然，实际上，这些“主机”可能分布在不同的宿主机上，甚至是分布在不同的物理机房里。

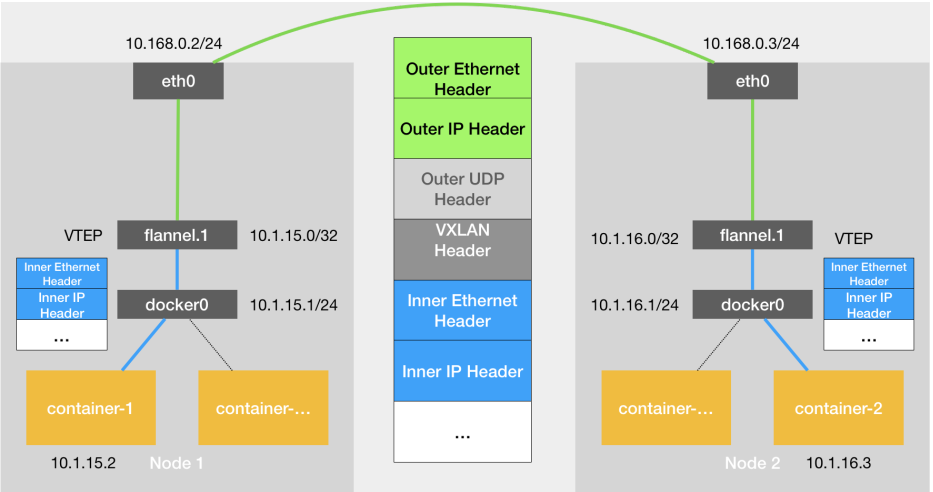

而为了能够在二层网络上打通“隧道”，VXLAN 会在宿主机上设置一个特殊的网络设备作为“隧道”的两端。这个设备就叫作 VTEP，即：VXLAN Tunnel End Point（虚拟隧道端点）。而 VTEP 设备的作用，其实跟前面的 flanneld 进程非常相似。只不过，它进行封装和解封装的对象，是二层数据帧（Ethernet frame）；而且这个工作的执行流程，全部是在内核里完成的（因VXLAN 本身就是 Linux 内核中的一个模块）

  1. 数据包到达flannel.1，通过查找路由表，知道数据包要通过flannel.1发往10.1.16.3
  2. 通过arp cache表，知道了目的ip10.1.16.3的mac地址。kernel需要查看node上的fdb(forwarding database)以获得内层封包中目的vtep设备所在的node地址。

因为已经从arp table中查到目的设备mac地址为52:77:71:e6:4f:58，同时在fdb中存在该mac地址对应的node节点的IP地址。如果fdb中没有这个信息，那么kernel会向用户空间的flanned程序发起”L2 MISS”事件。flanneld收到该事件后，会查询etcd，获取该vtep设备对应的node的”Public IP“，并将信息注册到fdb中。当内核获得了发往机器的ip地址后，arp得到mac地址，之后就能完成vxlan的外层封装。

  1. Node节点的eth0网卡接收到vxlan设备包，kernal将识别出这是一个vxlan包，将包拆开之后转给节点上的flannel.1设备。这样数据包就从发送节点到达目的节点
