MAC安装Flink单机

brew install apache-flink
/opt/homebrew/Cellar/apache-flink/1.13.1/libexec/bin/start-cluster.sh
http://localhost:8081/

提交word count到本地Flink

flink run -c com.cordell.SocketTextStreamWordCount /Users/leiwang/IdeaProjects/demo/target/demo-1.0-SNAPSHOT.jar 127.0.0.1 9000

Flink的集群架构


jobManager


TaskManager


Client


jobGraph


Flink集群部署模式

根据两种条件讲部署模式分为三种类型：

  1. 集群的生命周期和资源隔离
  2. 根据程序的main（）方法执行在client还是在jobManager
  • Session Mode
    • 共享jobManager和TaskManager，所有提交的job都在一个runtime中运行。
  • Per-job Mode
    • 独享的jobManager与TaskManager，好比为每个job单独启动一个Runtime。
  • Application Mode（1.11版本提出）
    • Application的main（）运行在flink的Cluster上，不在客户端。
    • 每个Application对应一个Runtime，Application中可以含有多个Job。

      Session集群运行模式

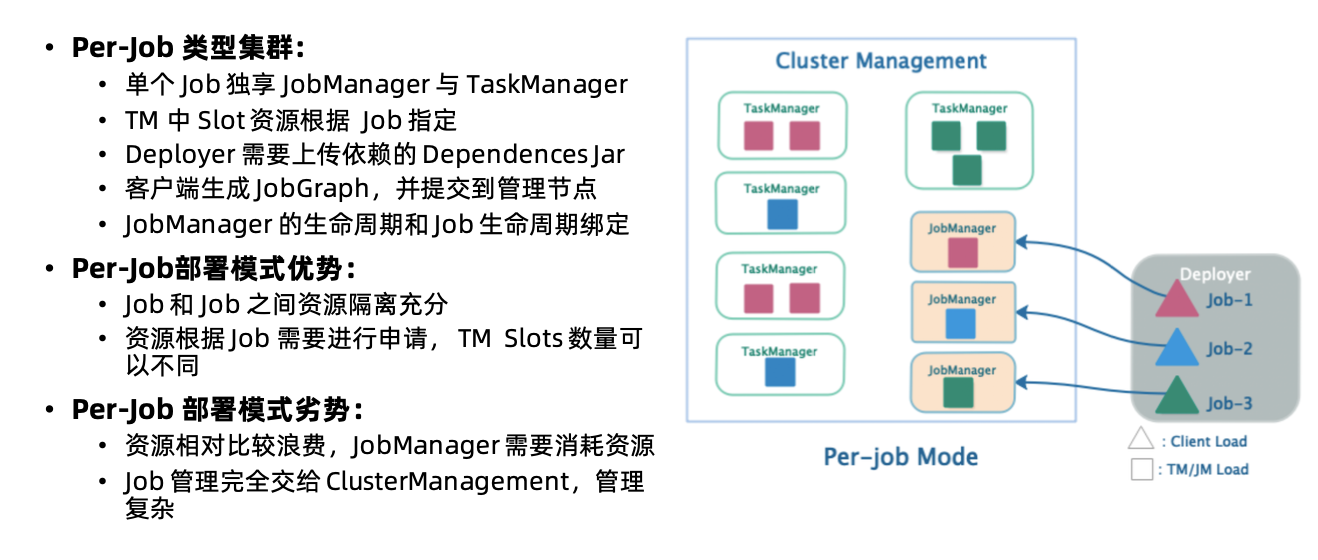

Per-job运行模式


Session集群和Per-job类型集群问题


Application Mode集群运行模式

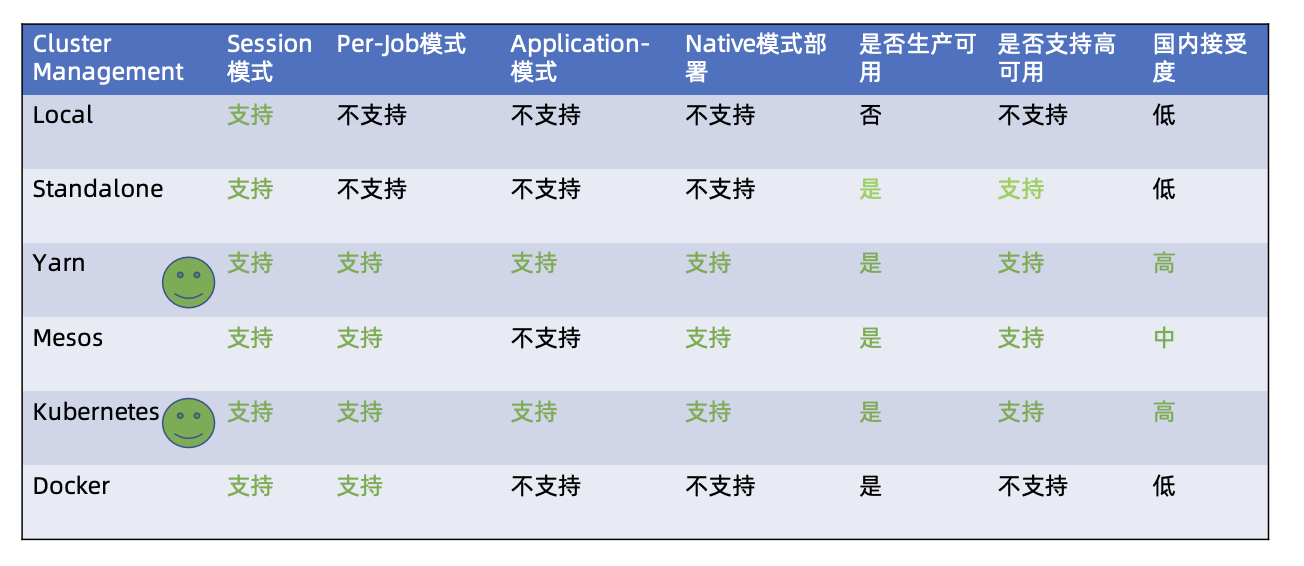

Flink集群部署 Cluster Management支持


Native集群

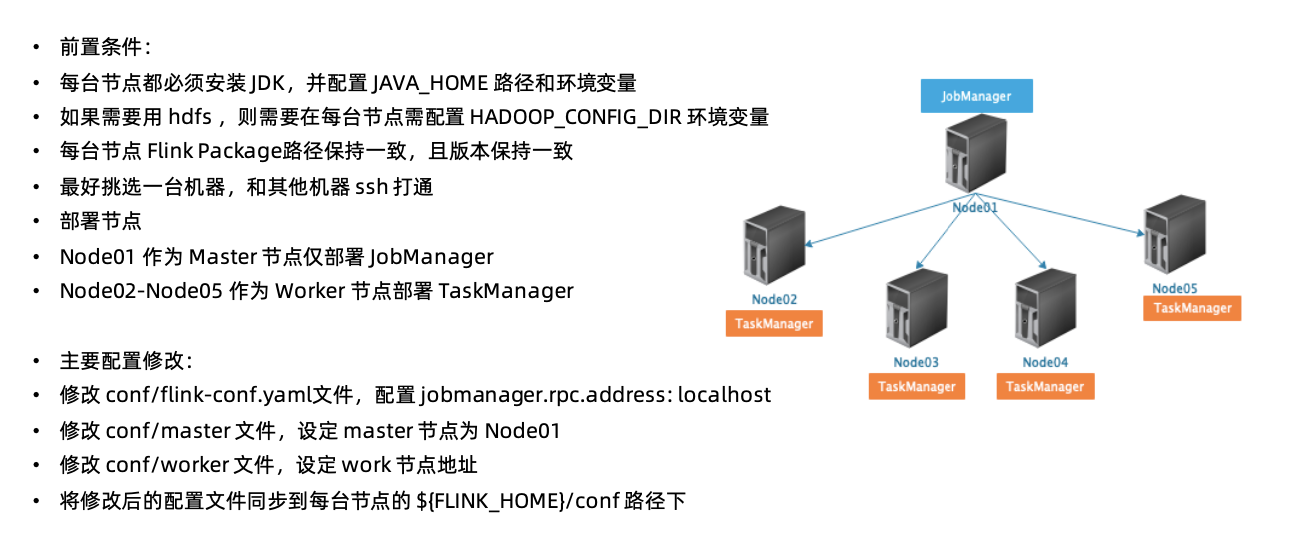

Standalone（多机）部署


Yarn集群架构原理

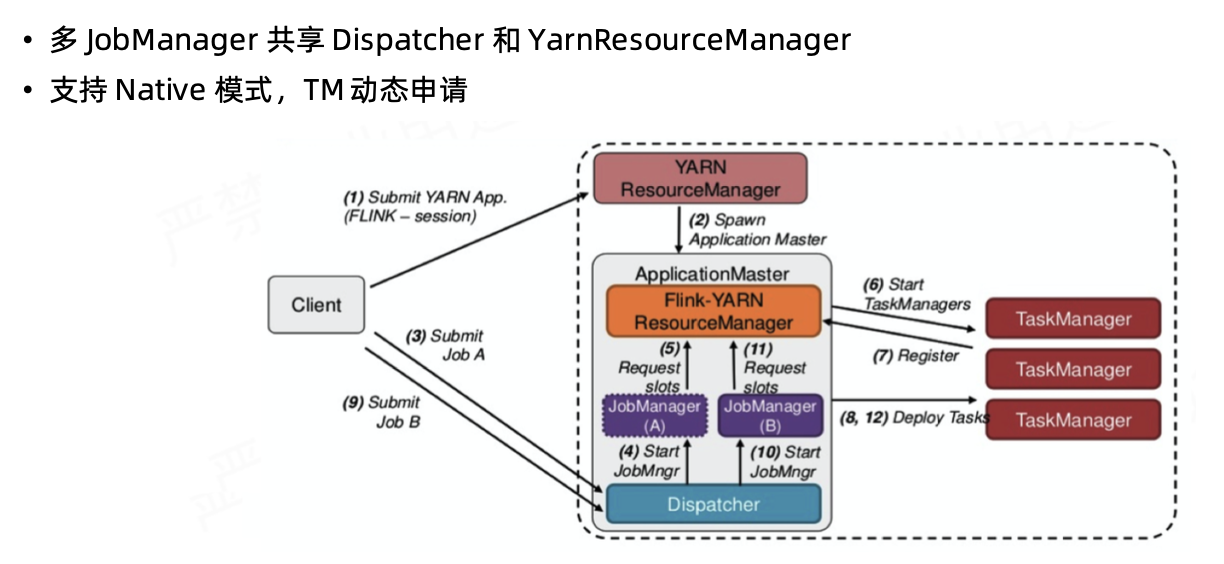

Flink On Yarn Session

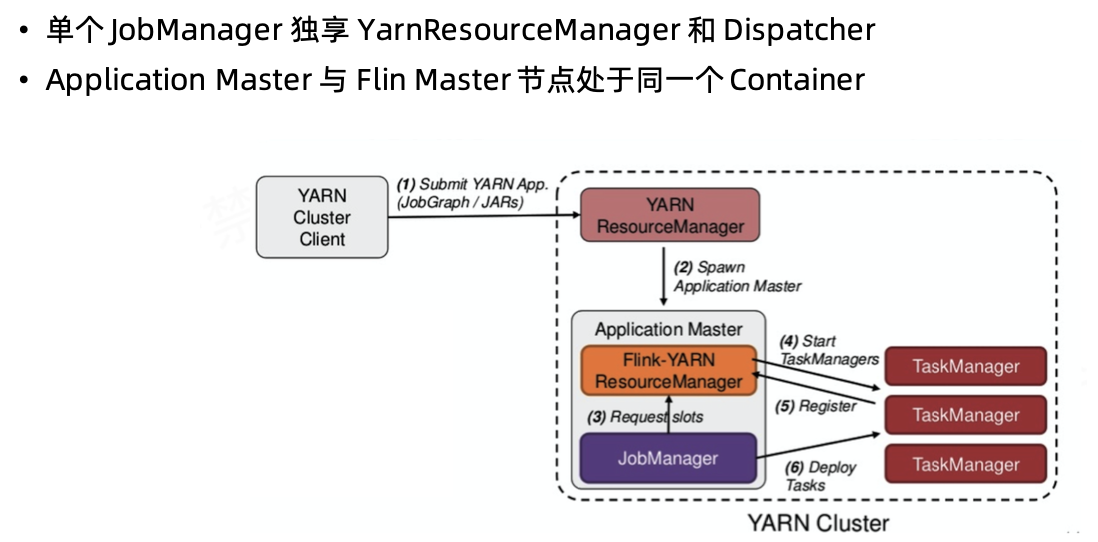

Flink On Yarn Per-job
Flink on Yarn优劣

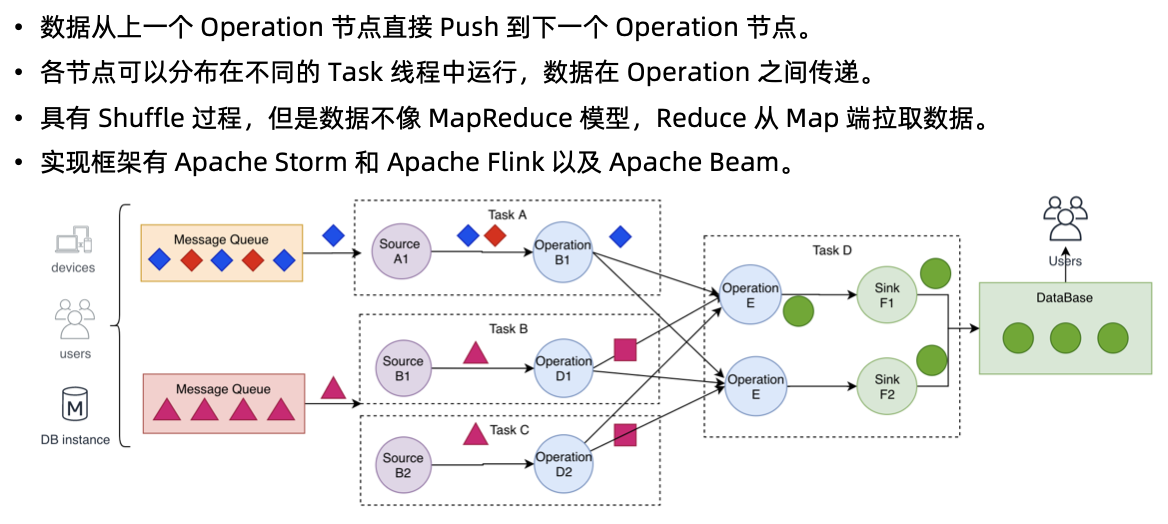

分布式流处理模型（DataFlow）


DataStream API

API介绍

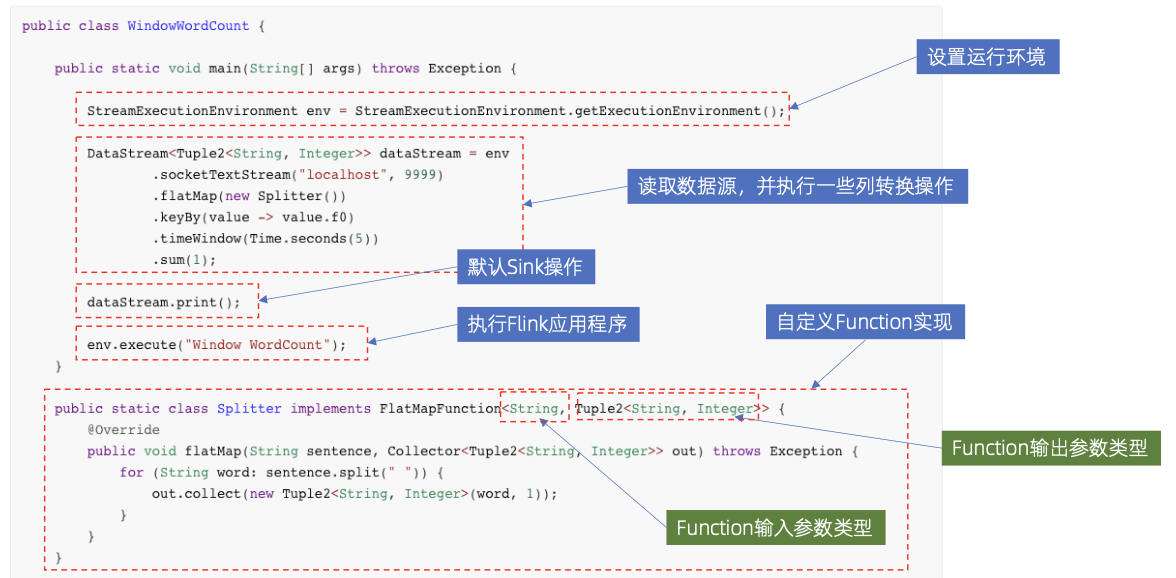

Flink DataStream程序实例

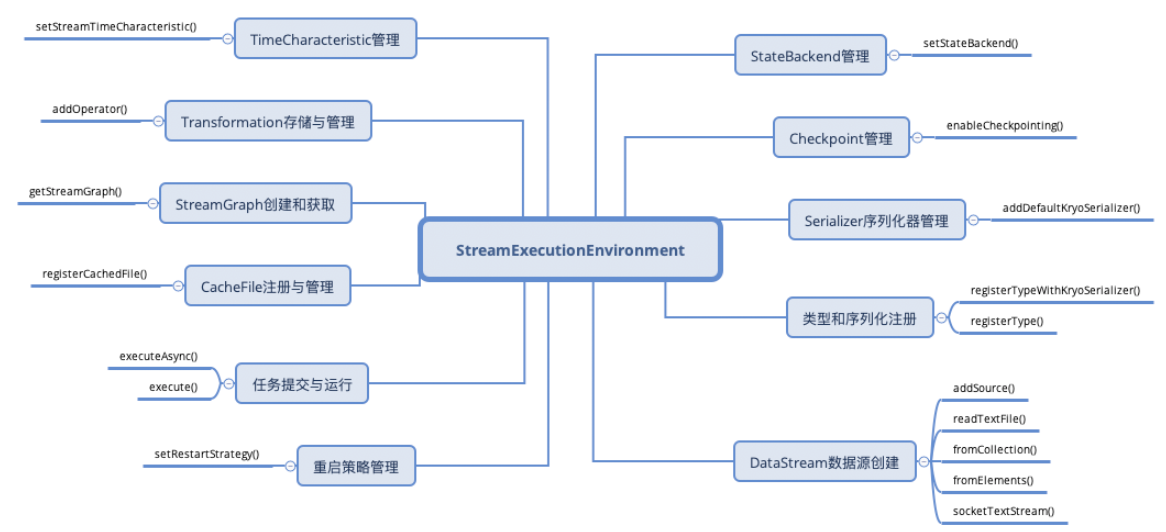

StreamExecutionEnvironment

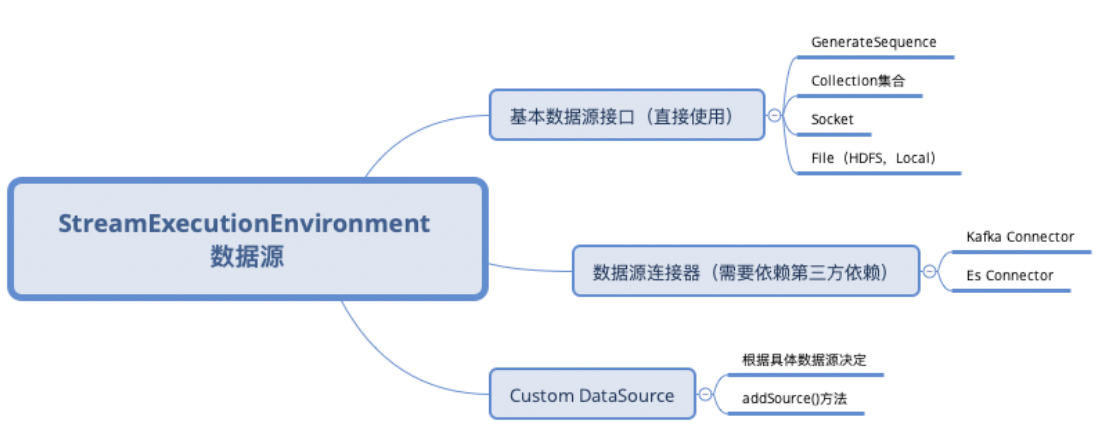

DataStream数据源

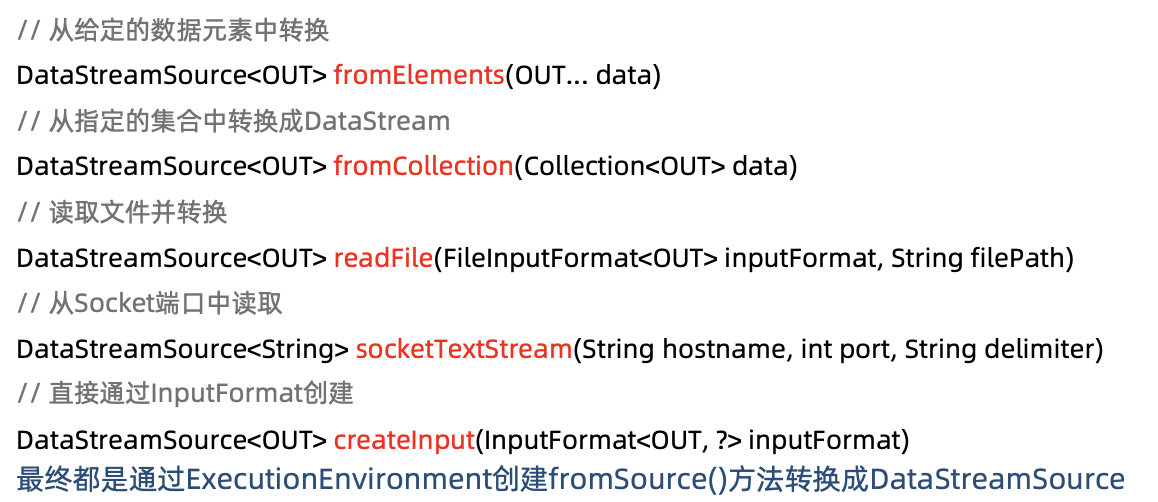

DataStream基本数据源


Kafka连接器

import org.apache.flink.api.common.serialization.SimpleStringSchema;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaConsumer011;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaProducer011;

import java.util.Properties;

public class FlinkDemo {
public static void main(String[] args) throws Exception {
final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

  1.     Properties props = new Properties();<br />        props.put("bootstrap.servers", "localhost:9092");<br />        props.put("zookeeper.connect", "localhost:2181");<br />        props.put("group.id", "metric-group");<br />        props.put("key.deserializer", "org.apache.kafka.common.serialization.StringDeserializer");  //key 反序列化<br />        props.put("value.deserializer", "org.apache.kafka.common.serialization.StringDeserializer");<br />        props.put("auto.offset.reset", "latest"); //value 反序列化
  3.     DataStreamSource<String> dataStreamSource = env.addSource(new FlinkKafkaConsumer011<>(<br />                "metric",  //kafka topic<br />                new SimpleStringSchema(),  // String 序列化<br />                props)).setParallelism(1);<br />        //kafka生产者<br />//        FlinkKafkaProducer011<String> flinkKafkaProducer = new FlinkKafkaProducer011<>(<br />//                "metric"<br />//                ,new SimpleStringSchema()<br />//                ,props);<br />//        dataStreamSource.addSink(flinkKafkaProducer);
  5.     dataStreamSource.print(); //把从 kafka 读取到的数据打印在控制台<br />        env.execute("Flink add data source");<br />    }<br />}

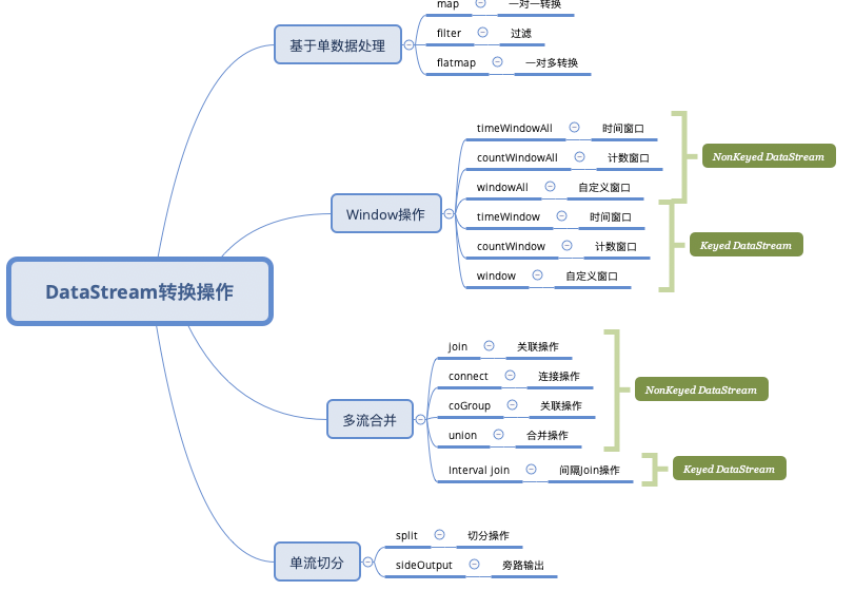

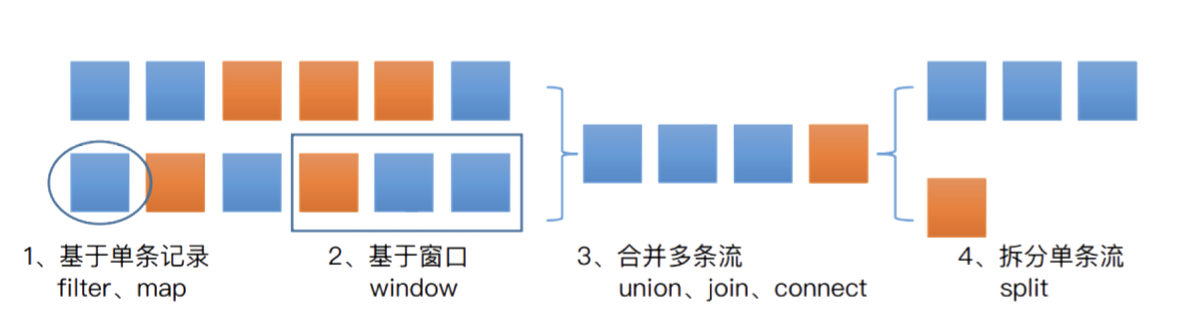

DataStream主要转换操作

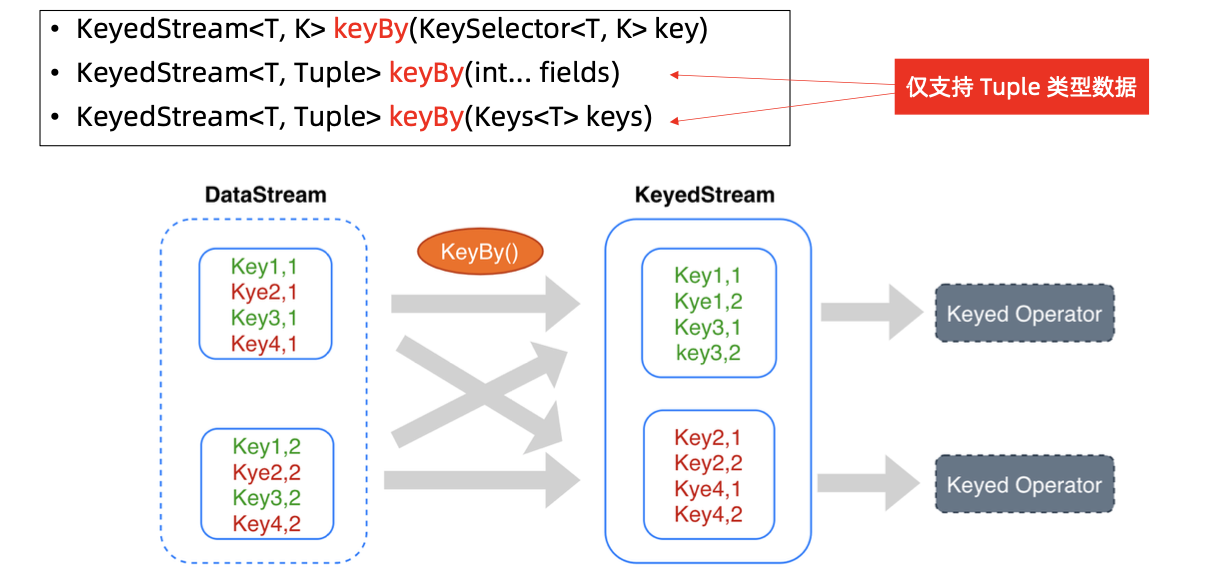

理解KeyedStream

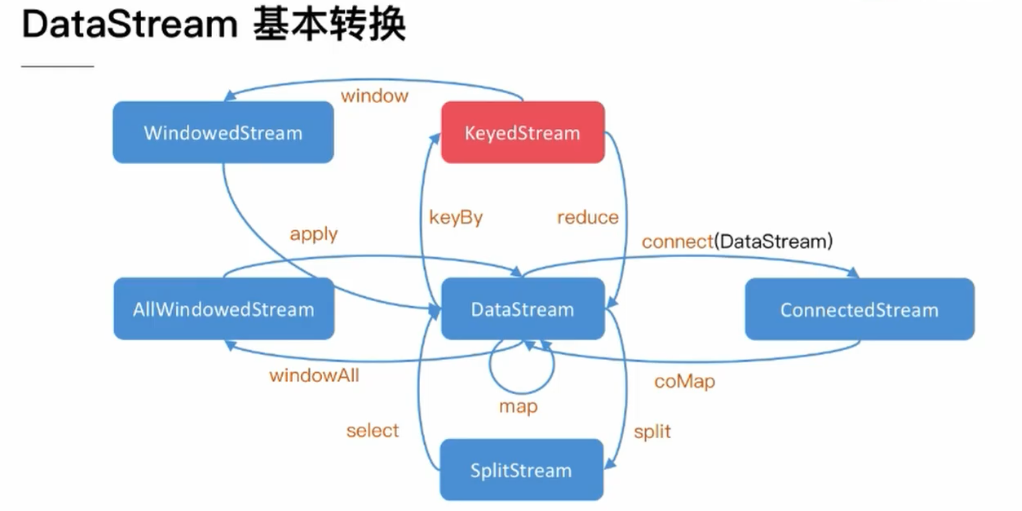

DataStream之间的转换

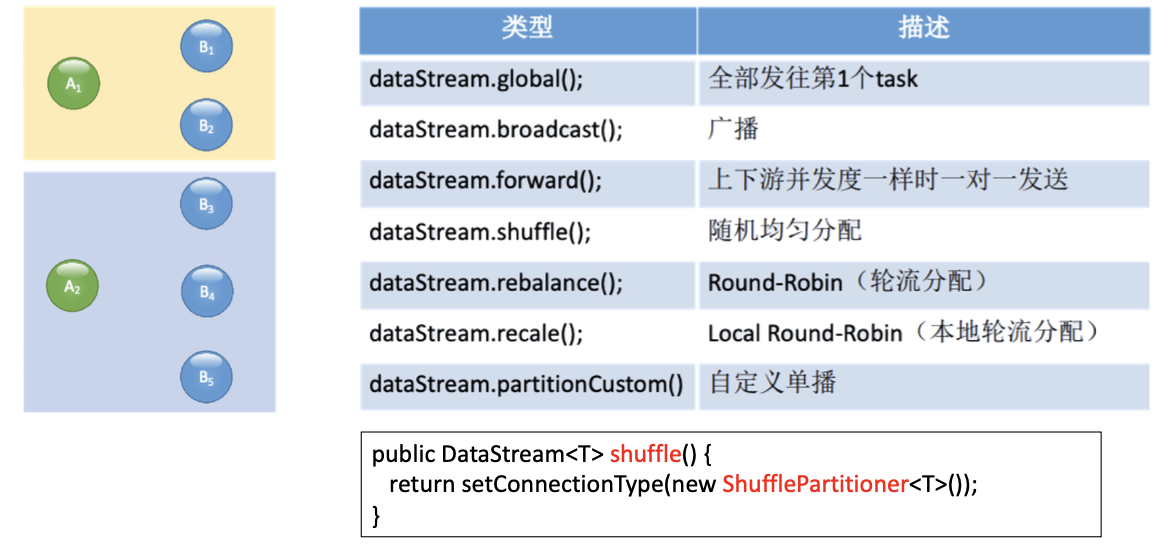

物理分组操作

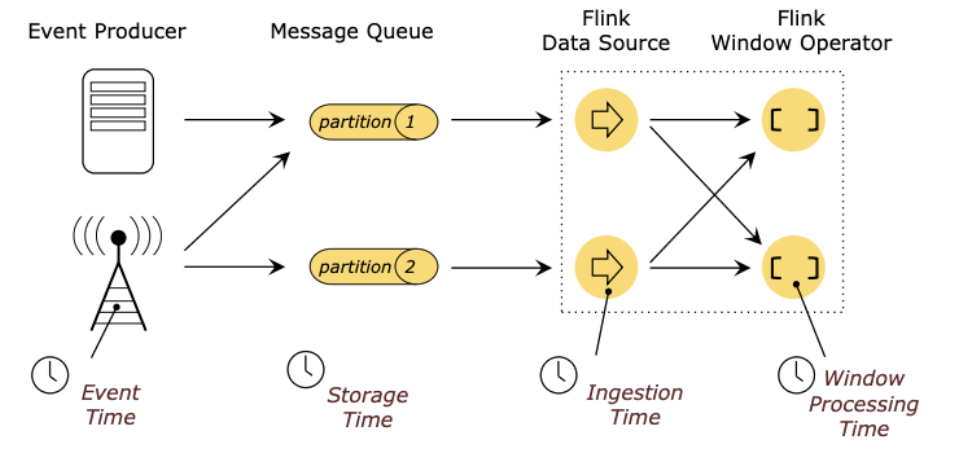

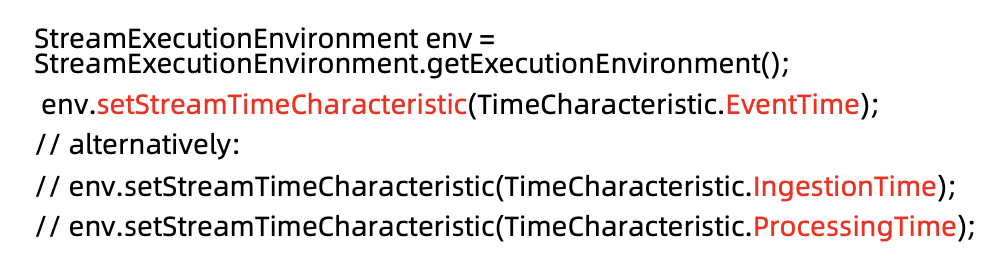

Flink中的时间类型


基于Event Time处理数据


Watermark

Watermark是一种告诉Flink一个消息延迟多少的方式。它定义了什么时候不再等待更早的数据。
可以把Watermarks理解为一个水位线，这个Watermarks在不断的变化。Watermark实际上作为数据流的一部分随数据流流动。
当Flink中的运算符接收到Watermarks时，它明白早于该时间的消息已经完全抵达计算引擎，即假设不会再有时间小于水位线的事件到达。
这个假设是触发窗口计算的基础，只有水位线越过窗口对应的结束时间，窗口才会关闭和进行计算。

并行中的Watermark


Watermark与window之间的关系（Append Mode）


Watermark与Window之间的关系（Update Mode）

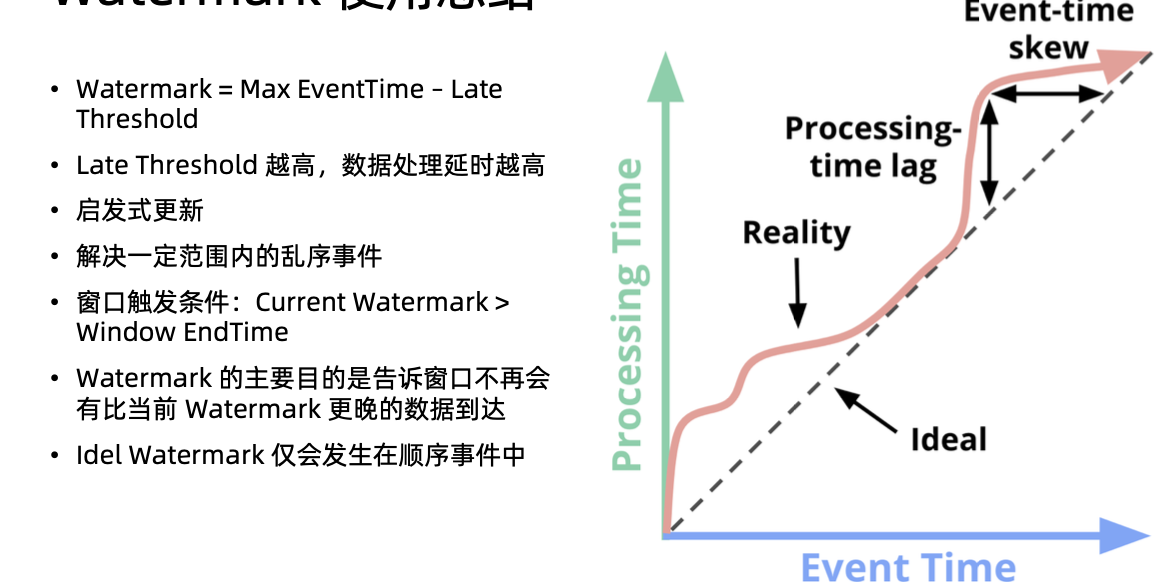

Watermark使用总结


Watermark Generator

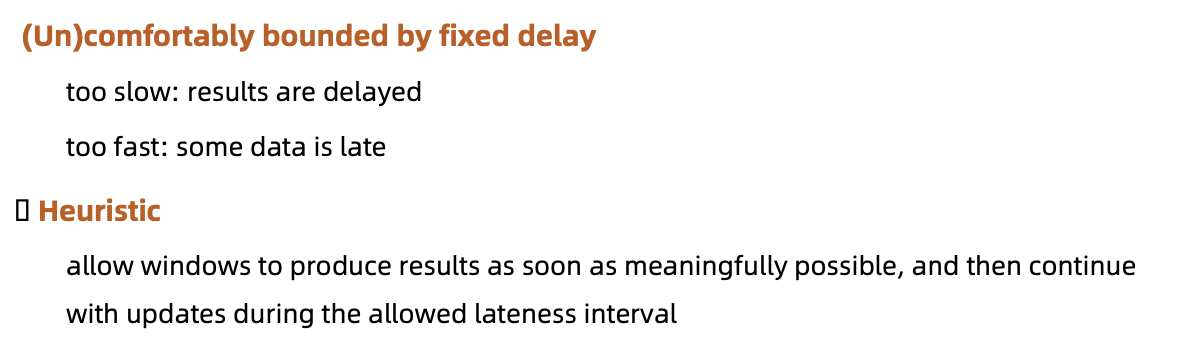

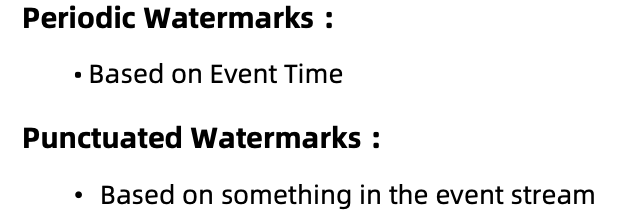

Two Styles of Watermark Generation

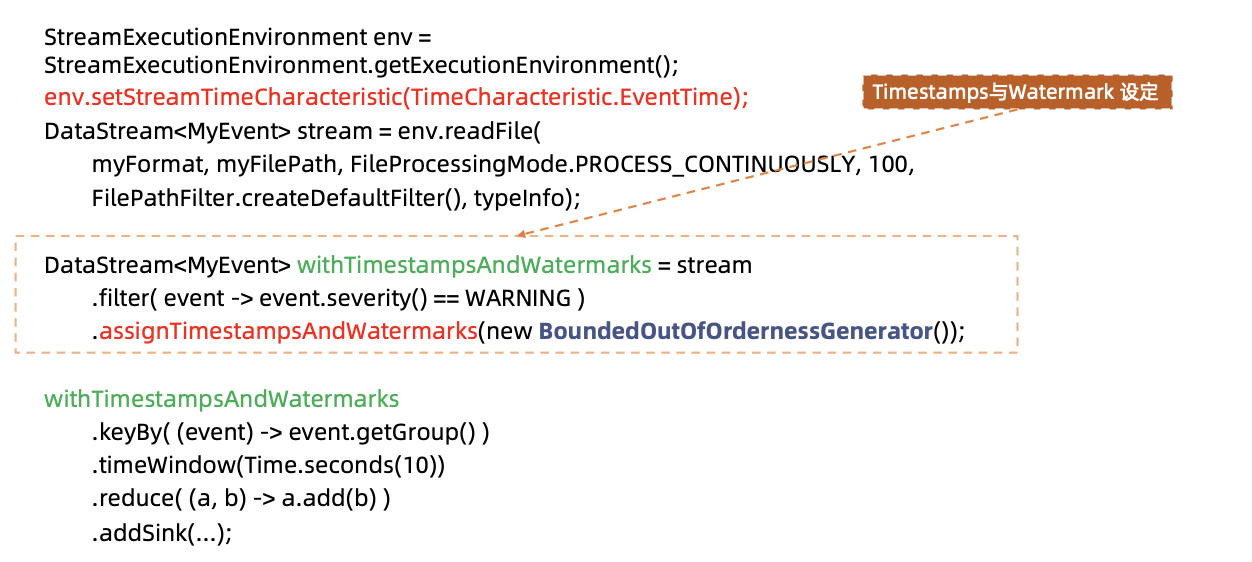

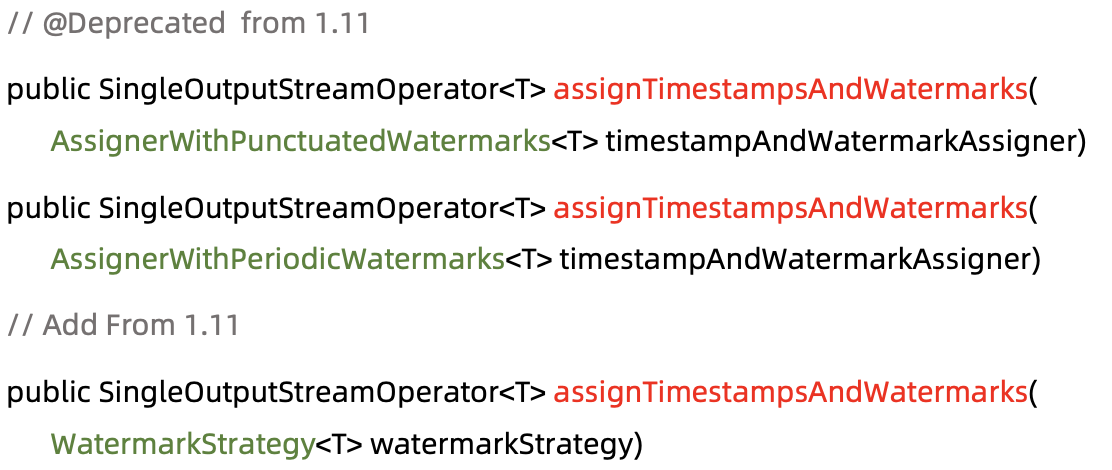

Timestamp Assign与Watermark Generate


Timestamp Assign与Watermark Generate


PeriodicWatermarks定义

通过本方法设置水位线的获取

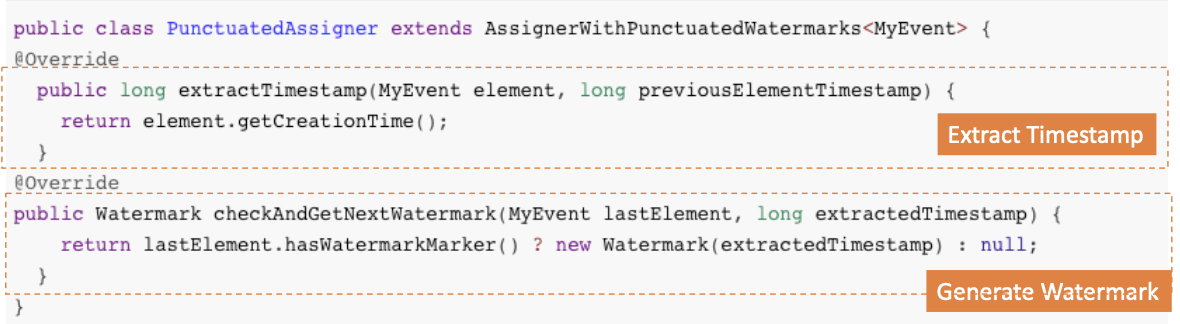

PunctuatedWatermarks定义


Source Functions with Timestamps and Watermarks

在定义source的run方法里制定timestamps和watermarks的获取

Watermark Strategies介绍

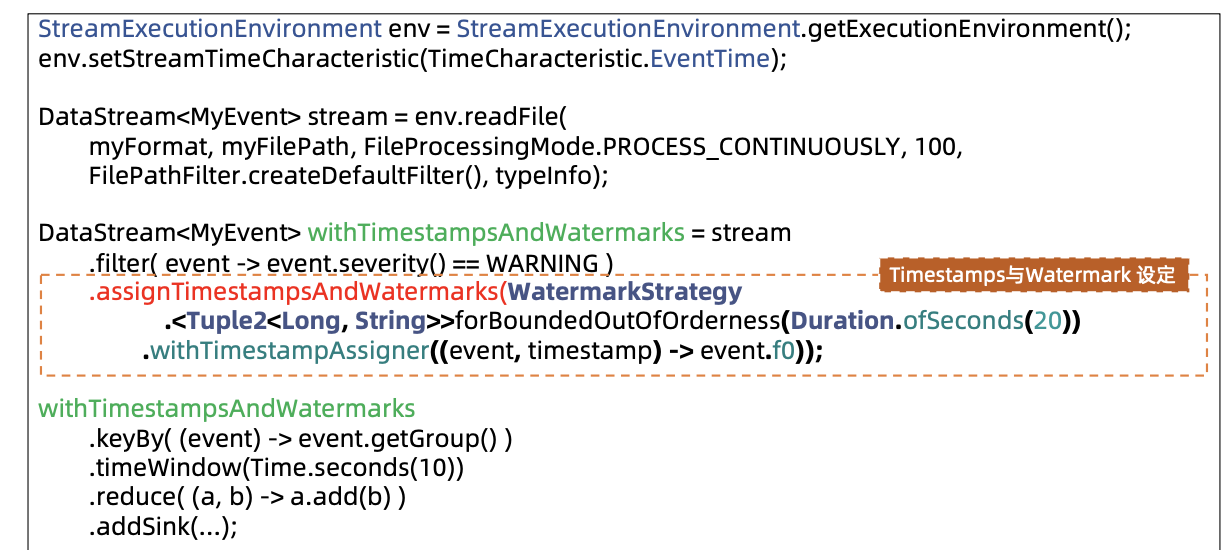

Using Watermark Strategies

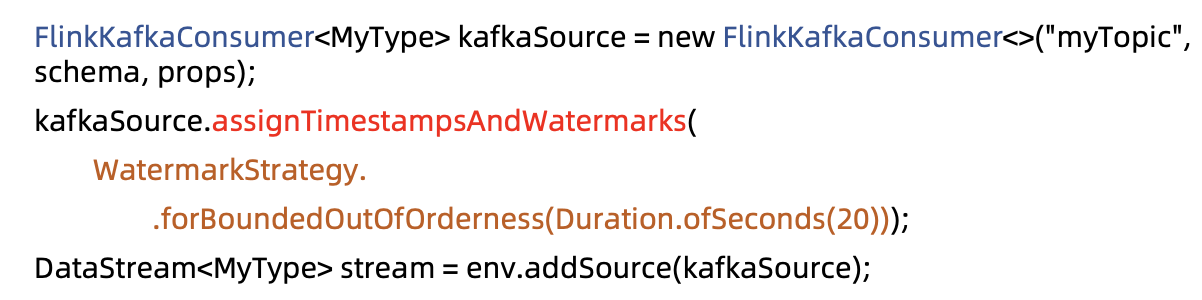

Watermark Strategies and the Kafka Connector


Writing WatermarkGenerators

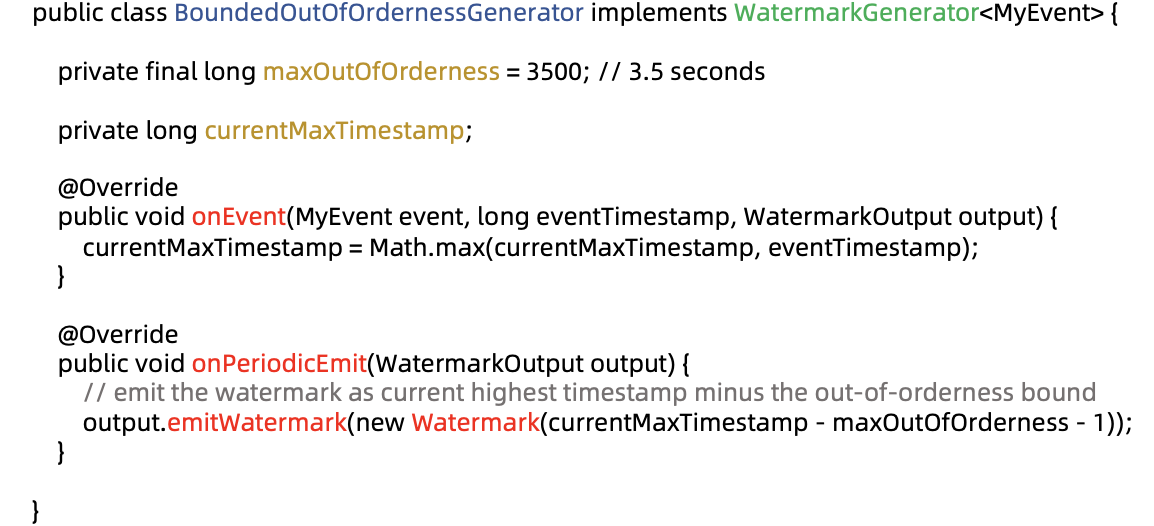

Periodic WatermarkGenerator Define

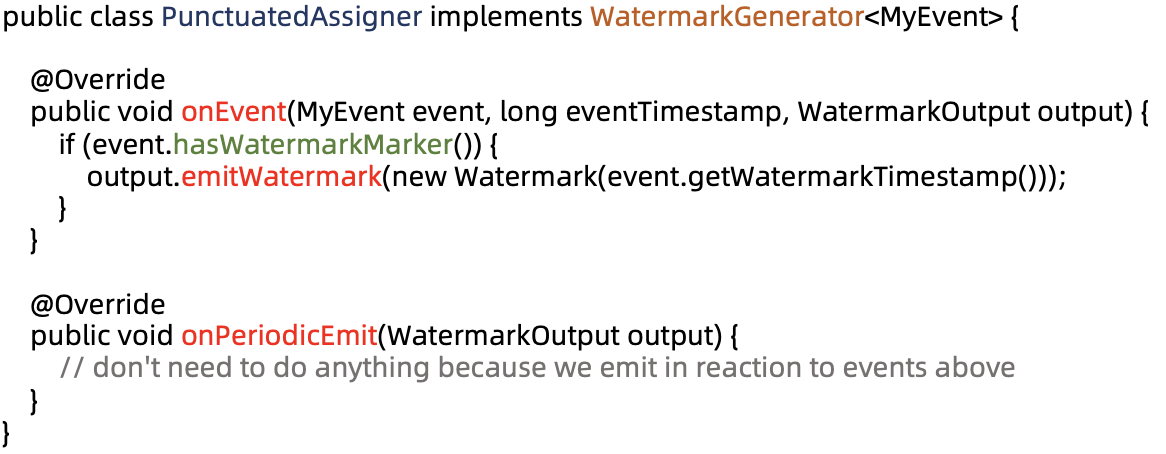

Punctuated WatermarkGenerator


Watermark总结


窗口计算

为什么需要窗口计算

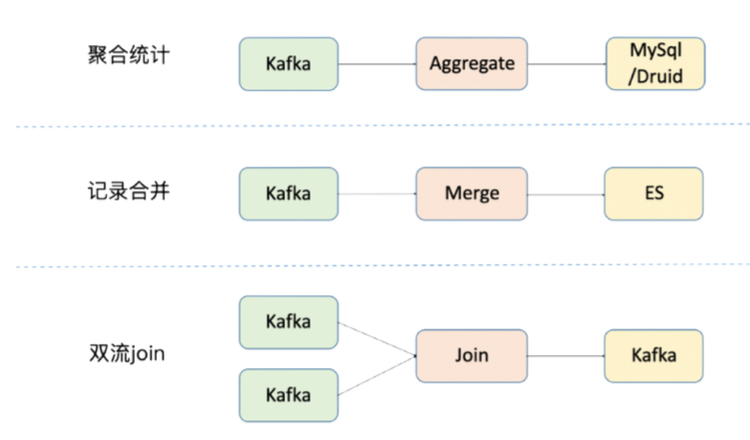

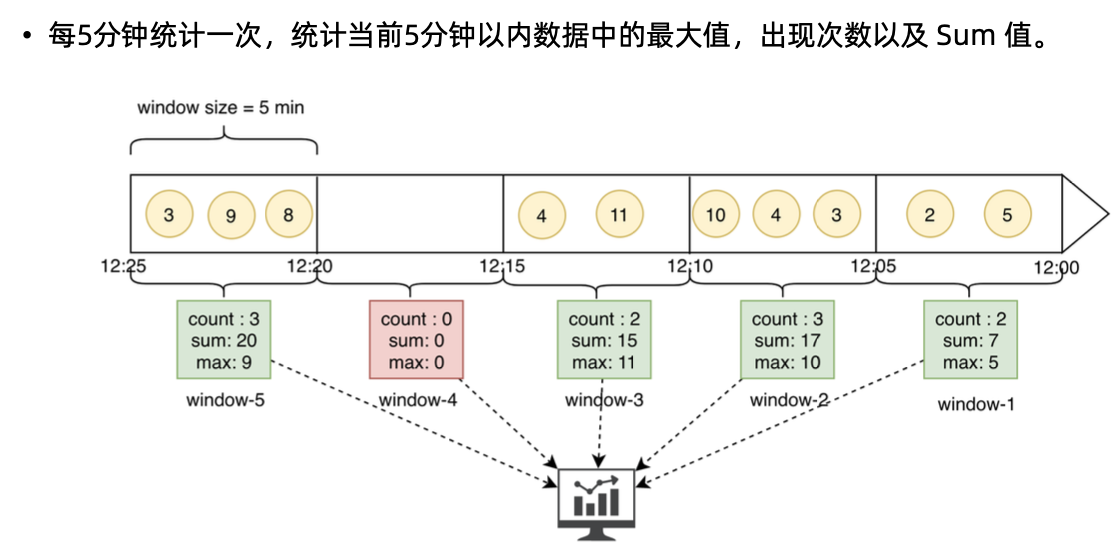

Window应用场景

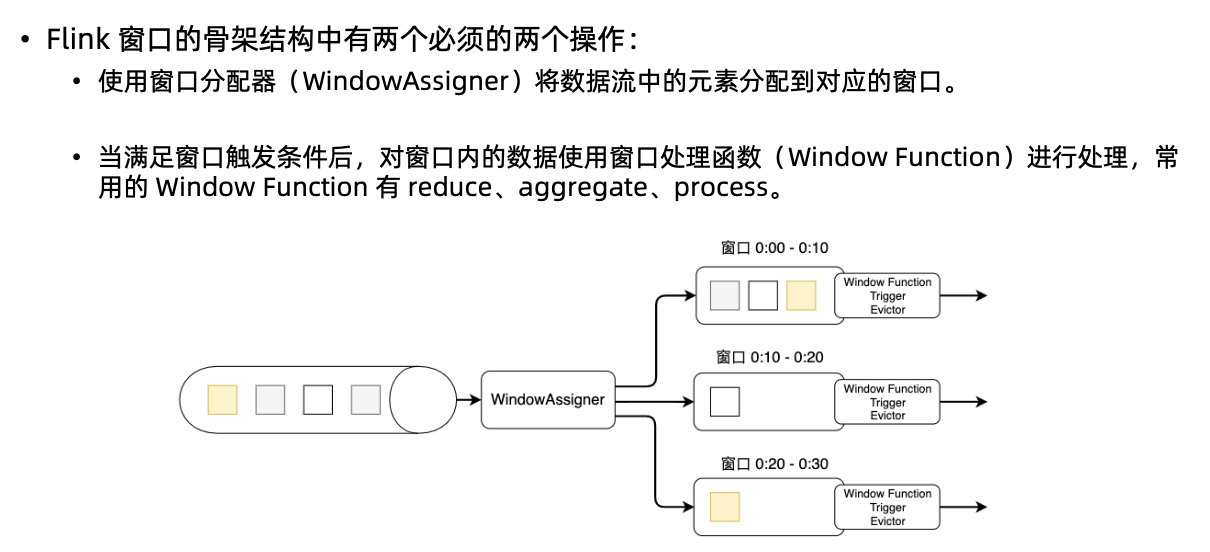

Window抽象概念

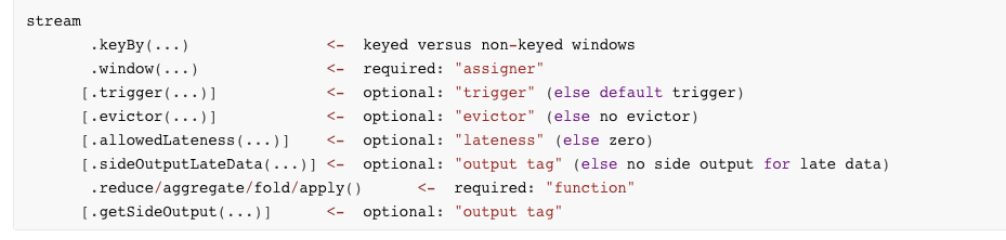

Windows编程接口

Keyed Windows

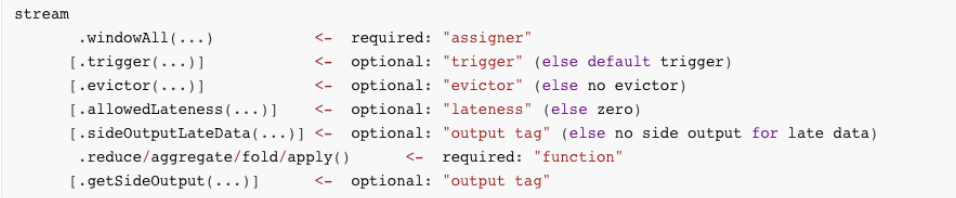

Non-Keyed WIndows


Window Assigner

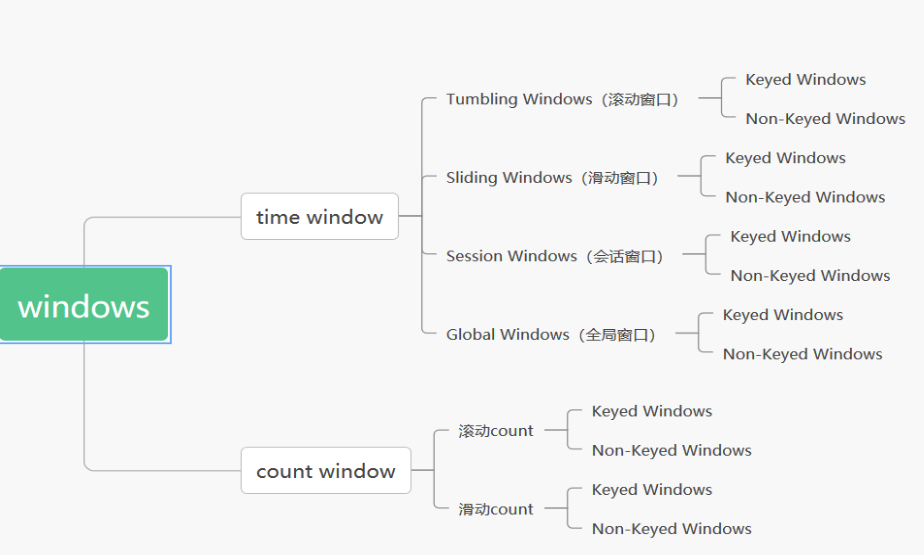

Flink中的窗口类型

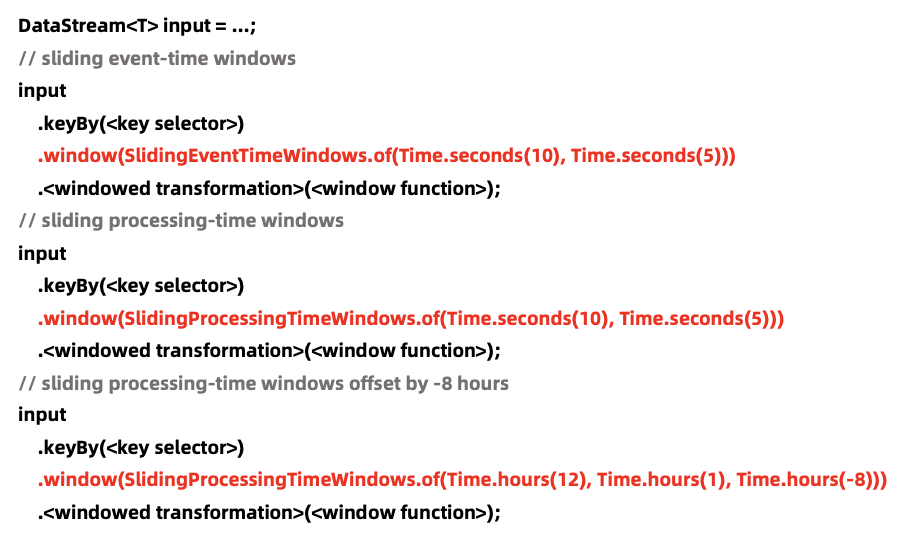

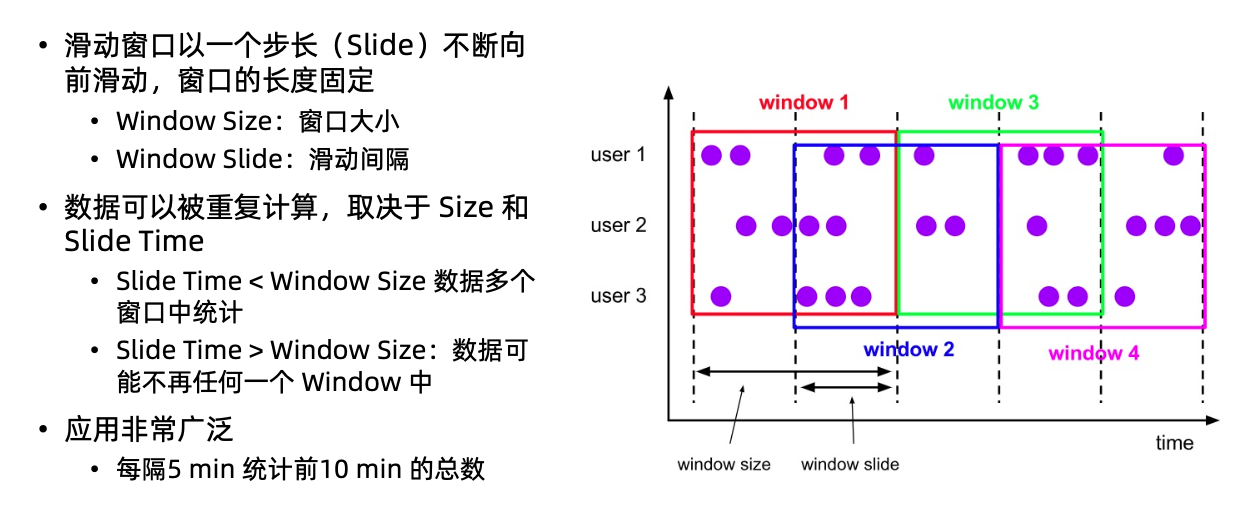

Sliding Window滑动窗口

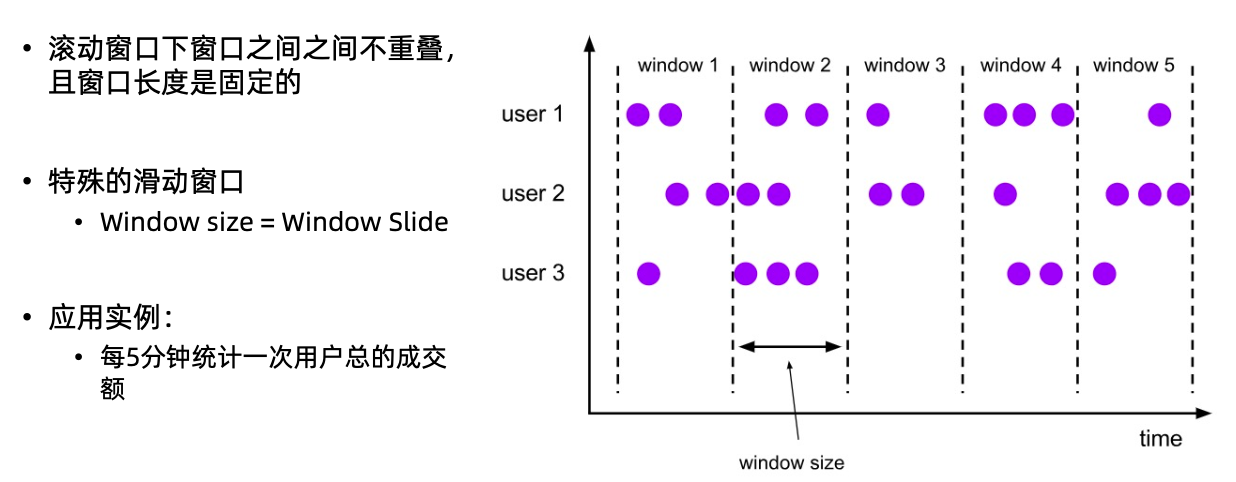

Tumbliing Window滚动窗口

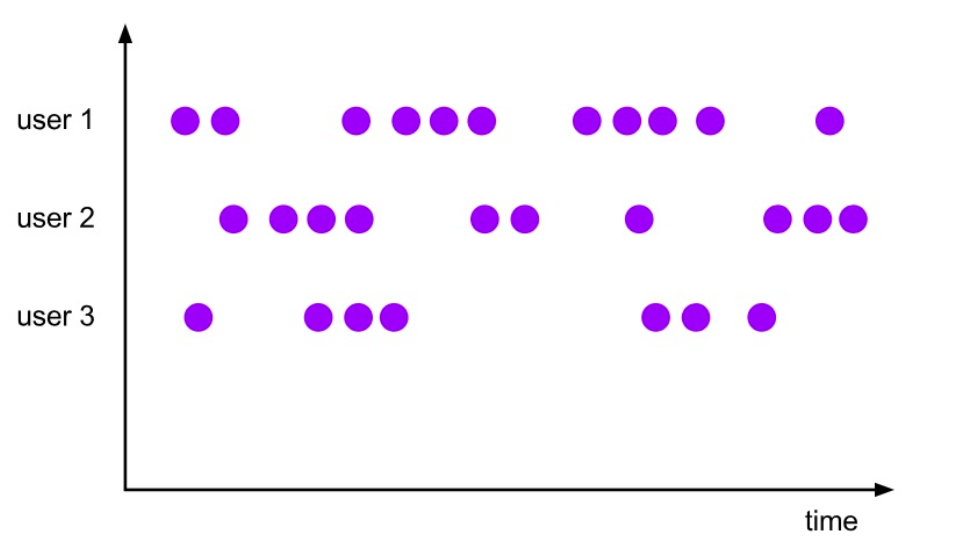

Session Window


Global Window


Flink内置的windows

Predefined Keyed Windows


Predefined Keyed Windows实例


Predefined Non-keyed Windows


Window Trigger


触发机制

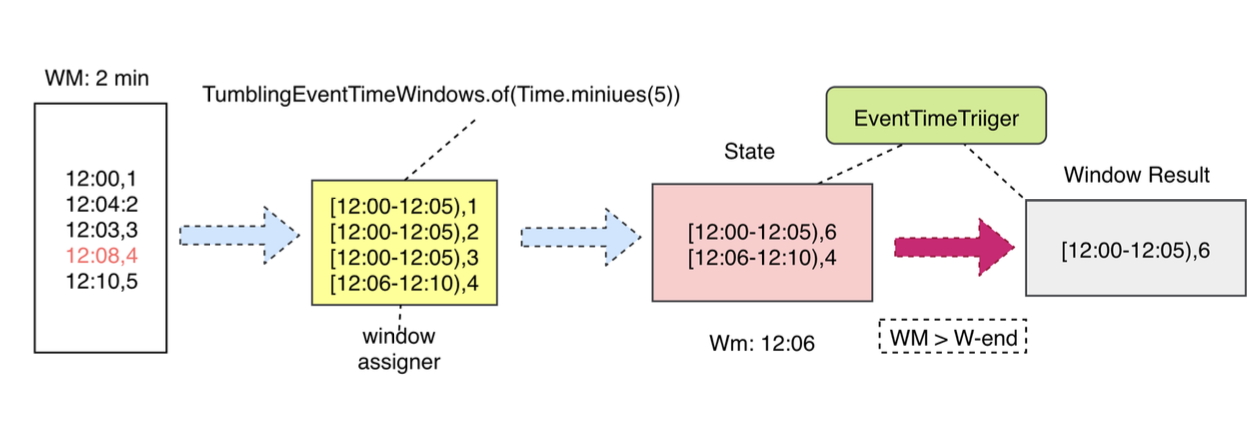

水位线触发

当时间进入后，算出waterMark大于算子中的waterMark，就会将12.00-12.05的窗口数据进行汇总。

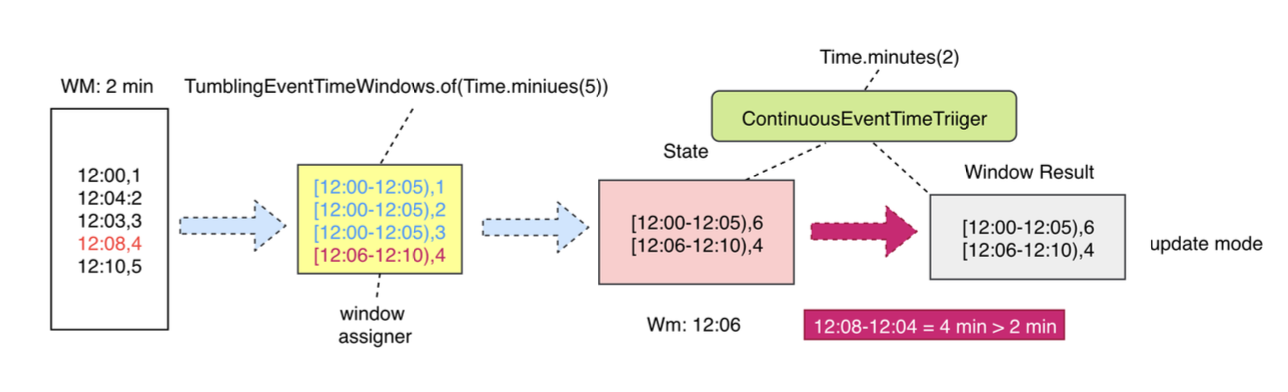

指定时间触发

当事件中的间隔时间大于制定时间就会触发窗口的输出
12.03对于上一个12.04 没有触发两分钟的设置值，而且没有触发更新Watermark，所以不会参与窗口计算。
12.08进入以后触发更新水位，同时为更新模式，会把12.03的记录更新到上一个窗口。

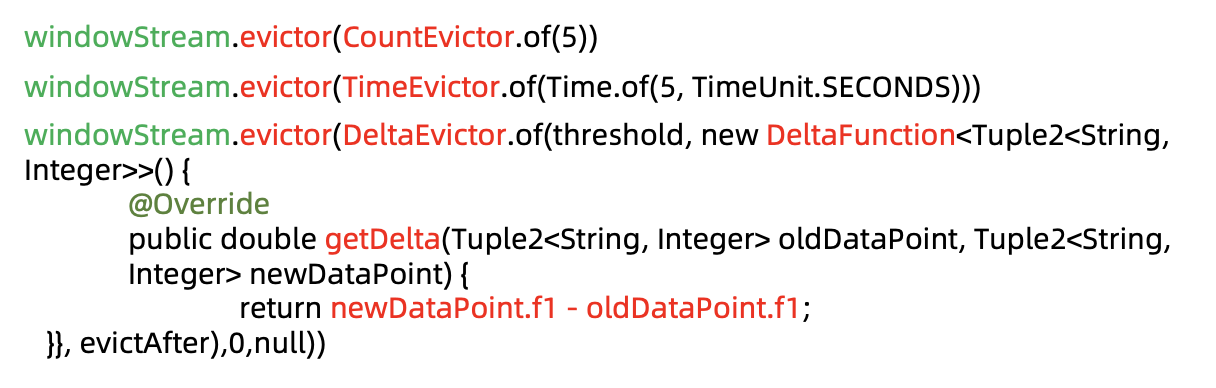

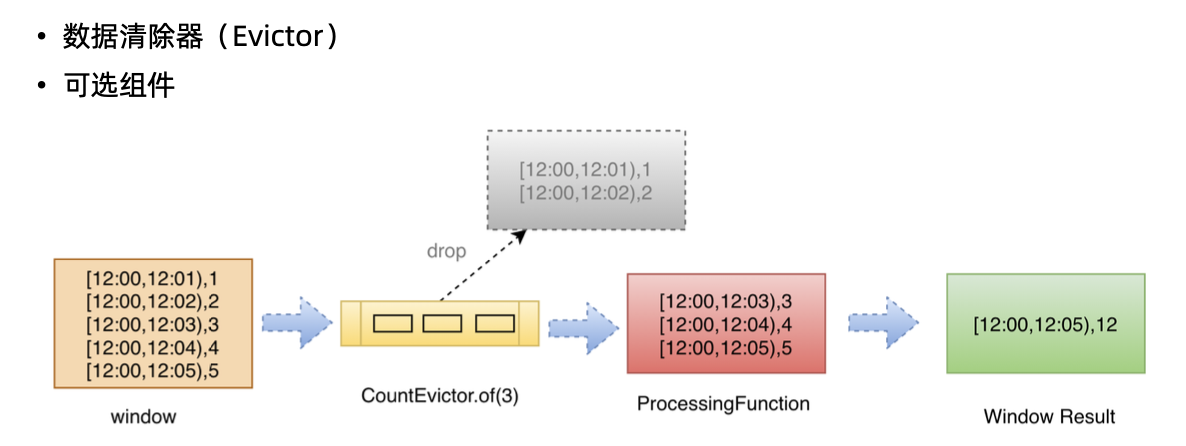

Window Evictor 数据清除器


Window Function

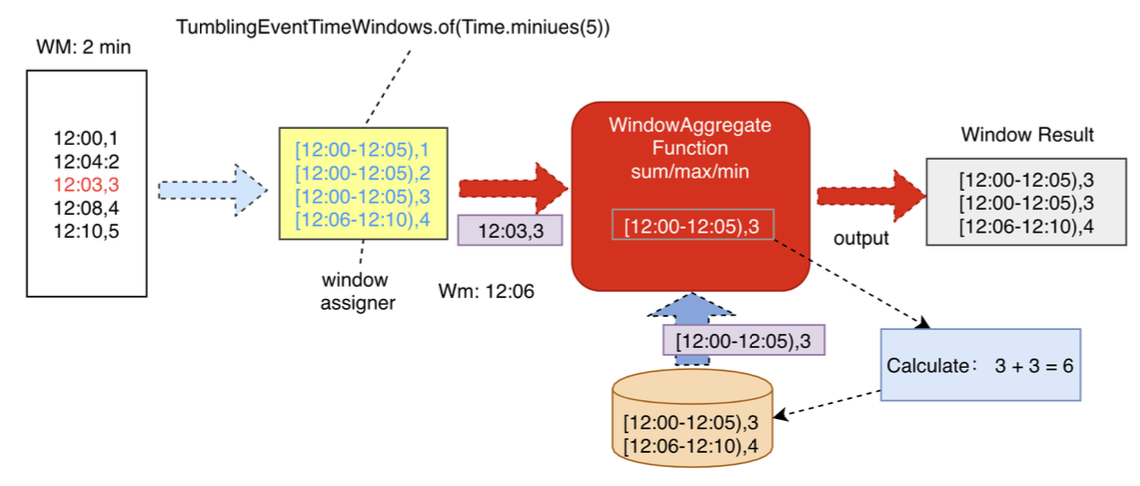

Window AggregateFunction


WIndowProcessFunction

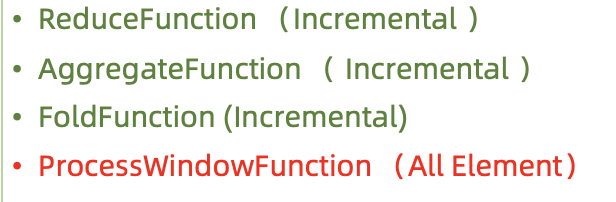

WindowFunction分类

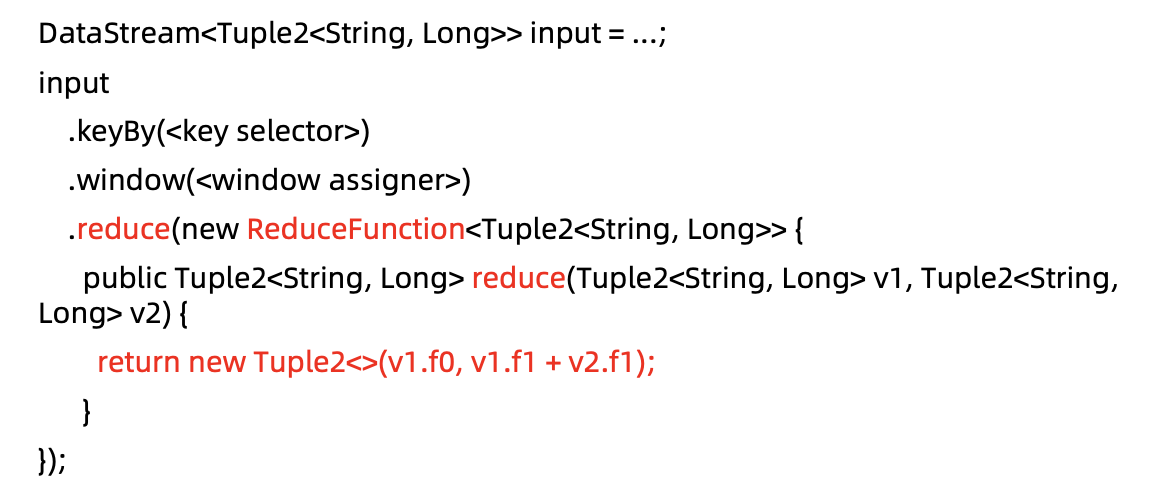

ReduceFunction


AggregateFunction实例


Predefined Aggregations


ProcessWindowFunction定义


ProcessWindowFunction

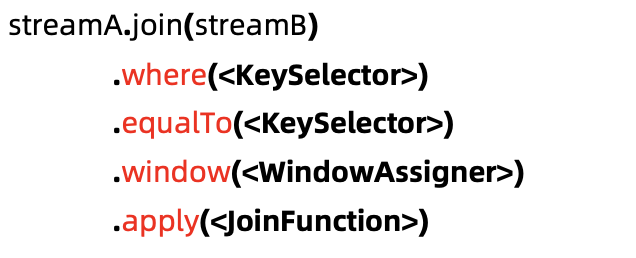

多流合并
