更新流程涉及两个日志模块：redo log（重做日志）和 binlog（归档日志）

redo log

当有一条记录需要更新的时候，InnoDB 引擎就会先把记录写到 redo log（重做日志）里面，并更新内存，这个时候更新就算完成了。同时，InnoDB 引擎会在适当的时 候，将这个操作记录更新到磁盘里面，而这个更新往往是在系统比较空闲的时候做。

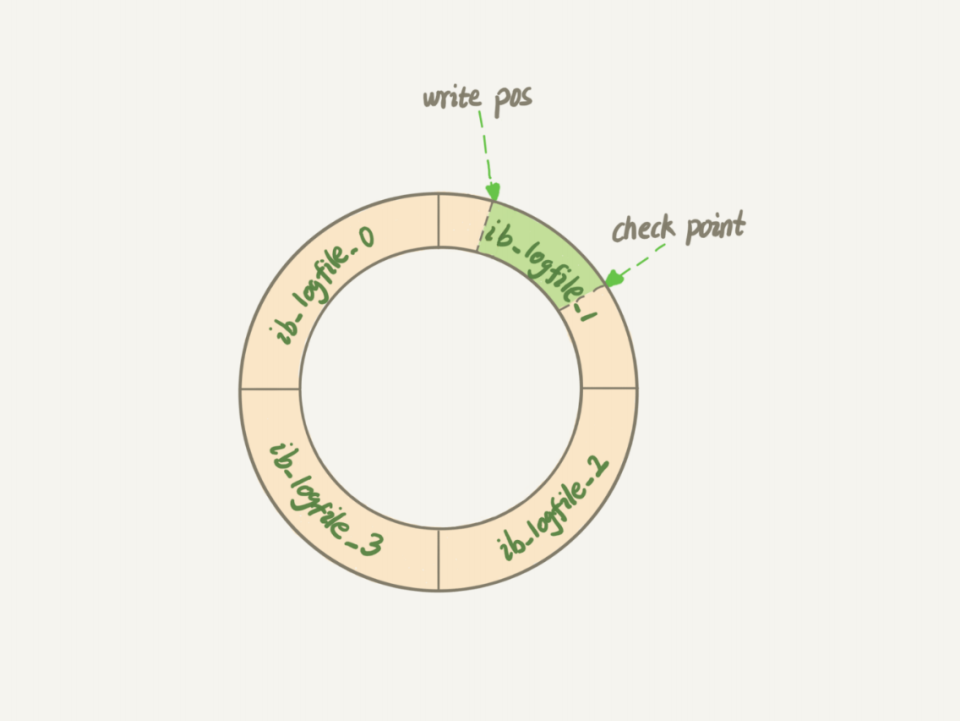

InnoDB 的 redo log 是固定大小的，比如可以配置为一组 4 个文件，每个文件的大小是 1GB，那么总共就可以记录 4GB 的操作。从头开始写，写到末尾就又回到开头循环写，如下面这个图所示。
write pos 是当前记录的位置，一边写一边后移，写到第 3 号文件末尾后就回到 0 号文件开头。checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。
write pos 和 checkpoint 之间的是空着的部分，可以用来记录新的操作。如果 write pos 追上 checkpoint，表示redo log满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoin推进一下。
有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个能力称为crash-safe。

binlog

redo log 是 InnoDB 引擎特有的日志，而 Server 层也有自己的日志，称为 binlog（归档日志）。
问：为什么需要两份日志？
答：一方面是因为redo log是InnoDB引擎特有的日志。另一方面是因为redo log是循环写入的，不具备归档功能，而binlog在数据库异常重启后会导致记录丢失。

这两种日志的不同点：

  1. redo log 是 InnoDB 引擎特有的；binlog 是 MySQL 的 Server 层实现的，所有引擎都可以使用。
  2. redo log 是物理日志，记录的是“在某个数据页上做了什么修改”；binlog 是逻辑日志，记录的是这个语句的原始逻辑，比如“给 ID=2 这一行的 c 字段加 1 ”。

  3. redo log 是循环写的，空间固定会用完；binlog 是可以追加写入的。“追加写”是指binlog 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志。

    执行流程

    1. update T set c=c+1 where ID=2;

    流程图如下所示：

  4. 执行器先找引擎取 ID=2 这一行。ID 是主键，引擎直接用树搜索找到这一行。如果 ID=2 这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。

  5. 执行器拿到引擎给的行数据，把这个值加上 1，比如原来是 N，现在就是 N+1，得到新的一行数据，再调用引擎接口写入这行新数据。
  6. 引擎将这行新数据更新到内存中，同时将这个更新操作记录到 redo log 里面，此时 redo log 处于 prepare 状态。然后告知执行器执行完成了，随时可以提交事务。
  7. 执行器生成这个操作的 binlog，并把 binlog 写入磁盘。

  8. 执行器调用引擎的提交事务接口，引擎把刚刚写入的 redo log 改成提交（commit）状态，更新完成。

    其他

  9. redo log 用于保证 crash-safe 能力。innodb_flush_log_at_trx_commit 这个参数设置成 1 的时候，表示每次事务的 redo log 都直接持久化到磁盘。这个参数我建议你设置成 1，这样可以保证 MySQL 异常重启之后数据不丢失。

  10. sync_binlog 这个参数设置成 1 的时候，表示每次事务的 binlog 都持久化到磁盘，这样可以保证MySQL 异常重启之后 binlog 不丢失。
