要求 😯

最少能看懂 netty-example 的 echo范例

示例 😄

  1.     public void bind(Integer port) {
  2.         NioEventLoopGroup boss = new NioEventLoopGroup(1);
  3.         NioEventLoopGroup work = new NioEventLoopGroup(1);
  5.         try {
  6.             ServerBootstrap serverBootstrap = new ServerBootstrap();
  7.             final ServerTransactionHandler serverTransactionHandler = new ServerTransactionHandler(this.applicationContext);
  8.             serverBootstrap.group(boss, work)
  9.                     .channel(NioServerSocketChannel.class)
  10.                     .handler(new LoggingHandler())
  11.                     .childHandler(new ChannelInitializer<SocketChannel>() {
  12.                         @Override
  13.                         public void initChannel(SocketChannel ch) {
  14.                             ch.pipeline()
  15.                                     .addLast(new MessageDecoder(serialization))
  16.                                     .addLast(new MessageEncoder(serialization))
  17.                                     .addLast(new IdleStateHandler(20, 40, 60))
  18.                                     .addLast(serverTransactionHandler);
  19.                         }
  20.                     }).option(ChannelOption.SO_BACKLOG, 128)
  21.                     .childOption(ChannelOption.SO_KEEPALIVE, true);
  22.             channelFuture = serverBootstrap.bind(port).sync();
  23.         } catch (Exception e) {
  24.             e.printStackTrace();
  25.         }
  26.     }

讲述过程 😂

  • NioEventLoopGroup 初始化
    • 类图
    • NioEventLoop
  • ServerBootstrap 启动
    • channel
    • handler 和 childHandler
    • bind (重点)

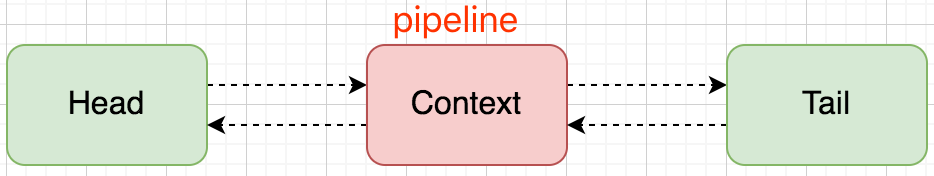

      • ChannelPipeline (稍微提及)
      • ChannelHandlerContext (稍微提及)
  • NioServerSocketChannel 初始化
  • Pipeline和ChannelHandlerContext的初始化

ServerBootstrap 和 NioServerSocketChannel 不是完全按照这里描述的顺序出现，还是按照Netty启动的顺序出现. 这里这是单独罗列. 😂

能收获到什么 📌

希望看完后，能理解他们之间的关系. 😂

视频版 🌲

文字版 👷

NioEventLoopGroup的初始化


NioEventLoopGroup 构造方法

  1.  public NioEventLoopGroup(int nThreads) {
  2.      this(nThreads, (Executor) null);
  3.  }
  5. public NioEventLoopGroup(int nThreads, Executor executor) {
  6.     this(nThreads, executor, SelectorProvider.provider());
  7. }
  9. public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider) {
  10.     this(nThreads, executor, selectorProvider, DefaultSelectStrategyFactory.INSTANCE);
  11. }
  13. public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider,
  14.                          final SelectStrategyFactory selectStrategyFactory) {
  15.     //看UML
  16.     super(nThreads, executor, selectorProvider, selectStrategyFactory, RejectedExecutionHandlers.reject());
  17. }

MultithreadEventLoopGroup 构造方法

  1. protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {
  2.     super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args);
  3. }

MultithreadEventExecutorGroup 构造方法

  1. protected MultithreadEventExecutorGroup(int nThreads, ThreadFactory threadFactory, Object... args) {
  2.     this(nThreads, threadFactory == null ? null : new ThreadPerTaskExecutor(threadFactory), args);
  3. }
  5. protected MultithreadEventExecutorGroup(int nThreads, Executor executor, Object... args) {
  6.     this(nThreads, executor, DefaultEventExecutorChooserFactory.INSTANCE, args);
  7. }

初始化核心逻辑

  1. protected MultithreadEventExecutorGroup(int nThreads, Executor executor,
  2.                                         EventExecutorChooserFactory chooserFactory, Object... args) {
  3.     //跳过校验
  4.     //这里只是一个数组. 还没有实例化填充数据
  5.     //children 数组对象 EventExecutor
  6.     children = new EventExecutor[nThreads];
  8.     for (int i = 0; i < nThreads; i ++) {
  9.         boolean success = false;
  10.         try {
  11.             //交给子类去实例化，子类可以自由选择，可以是NIO，可以是Epoll也可以是Kqueue等等
  12.             children[i] = newChild(executor, args);
  13.             success = true;
  14.         } catch (Exception e) {
  15.             // TODO: Think about if this is a good exception type
  16.             throw new IllegalStateException("failed to create a child event loop", e);
  17.         } finally {
  18.             //初始化失败以后的善后工作... 先跳过
  19.         }
  20.     }
  21.     //根据children数组的长度选择EventExecutorChooser，如果是2的n次幂使用
  22.     //PowerOfTwoEventExecutorChooser 否则使用 GenericEventExecutorChooser(轮询)
  23.     chooser = chooserFactory.newChooser(children);
  24.     //终止的监听器
  25.     final FutureListener<Object> terminationListener = new FutureListener<Object>() {
  26.         @Override
  27.         public void operationComplete(Future<Object> future) throws Exception {
  28.             if (terminatedChildren.incrementAndGet() == children.length) {
  29.                 terminationFuture.setSuccess(null);
  30.             }
  31.         }
  32.     };
  33.     //设置上
  34.     for (EventExecutor e: children) {
  35.         e.terminationFuture().addListener(terminationListener);
  36.     }
  38.     Set<EventExecutor> childrenSet = new LinkedHashSet<EventExecutor>(children.length);
  39.     Collections.addAll(childrenSet, children);
  40.     readonlyChildren = Collections.unmodifiableSet(childrenSet);
  41. }

MultithreadEventExecutorGroup#newChild

看下 NioEventLoopGroup 的实现

  1. @Override
  2. protected EventLoop newChild(Executor executor, Object... args) throws Exception {
  3.     return new NioEventLoop(this, executor, (SelectorProvider) args[0],
  4.         ((SelectStrategyFactory) args[1]).newSelectStrategy(), (RejectedExecutionHandler) args[2]);
  5. }

NioEventLoop

初始化比较简单，具体可以看代码， UML 的关系相对比较重要，关注他的核心方法

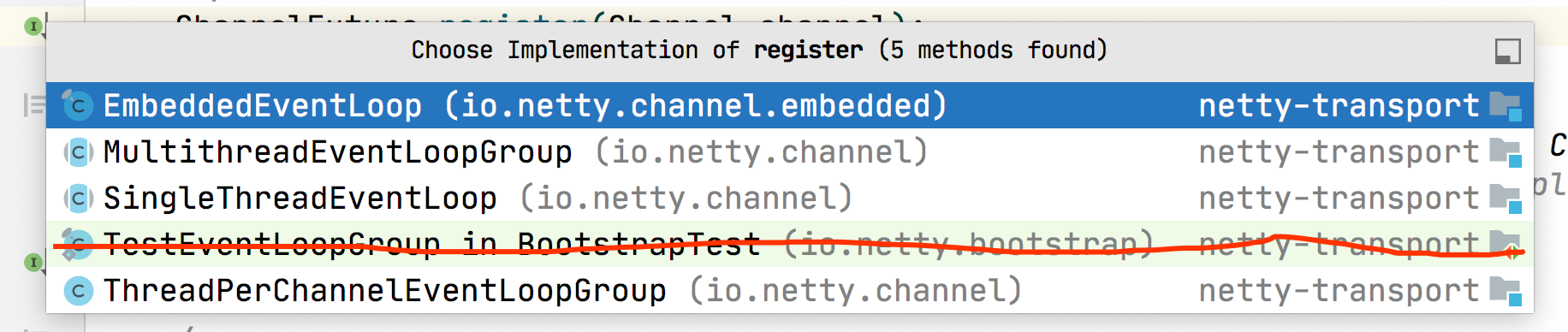

  • register

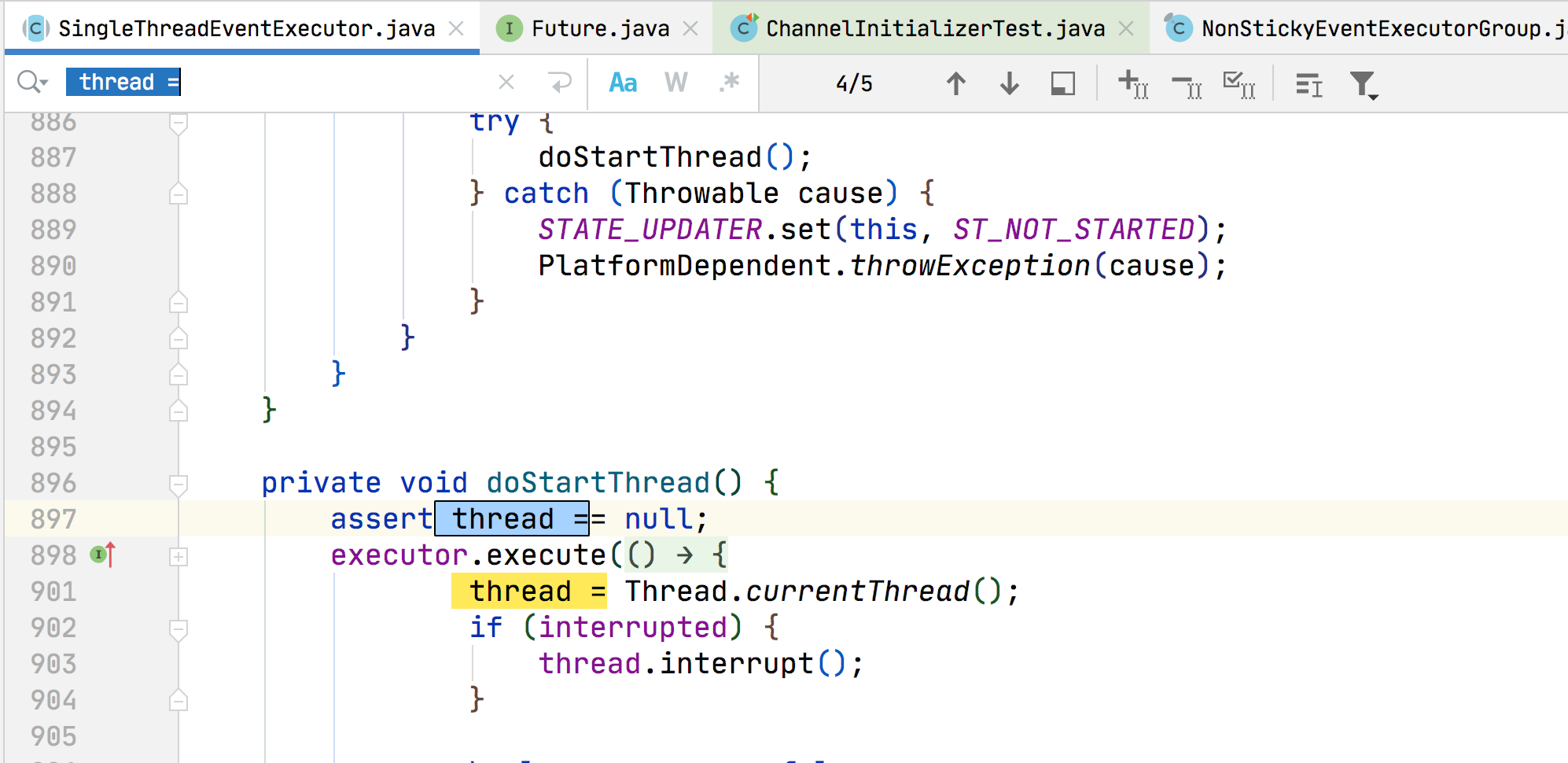

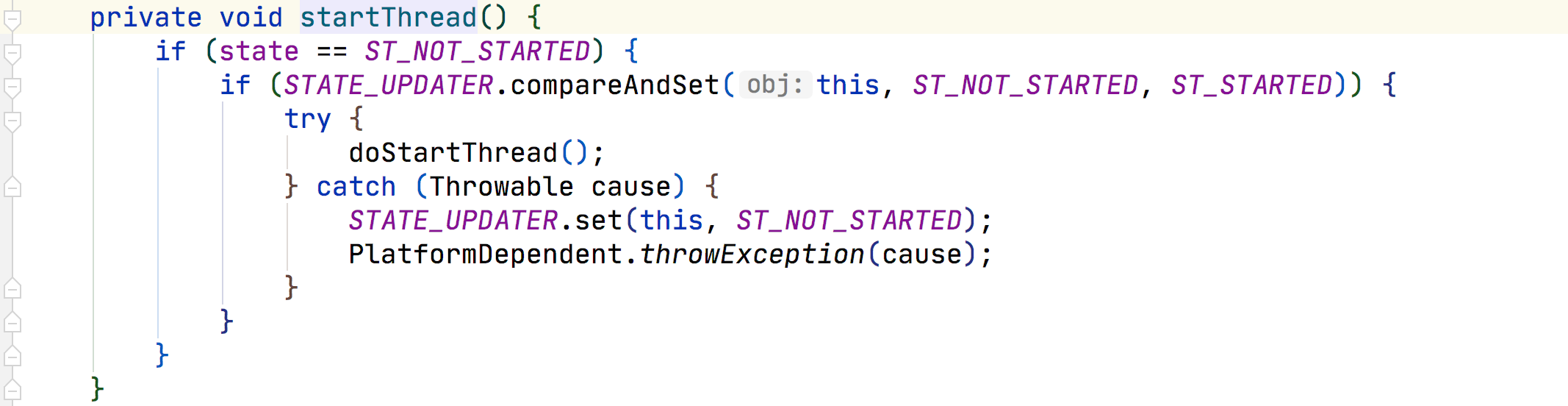

  • SingleThreadEventExecutor#run

    总结

    NioEventLoopGroup 的初始化比较简单，主要是了解一个 Group 中存在几个 NioEventLoop ,数量在初始化的时候指定，默认是CPU核数的2倍

ServerBootstrap 👀

  1. ServerBootstrap serverBootstrap = new ServerBootstrap();

ServerBootstrap 是一个启动类，非线程安全，但是启动仅一次，也没啥关系 (目前还没看到过需要启动多次的情况)
group，handler等设置的方法可以看下代码，简单就直接跳过了

channel

也是一个设置方法，但是设计到一个Channel 的factory

  1. public B channel(Class<? extends C> channelClass) {
  2.     if (channelClass == null) {
  3.         throw new NullPointerException("channelClass");
  4.     } else {
  5.         return this.channelFactory((io.netty.channel.ChannelFactory)(new ReflectiveChannelFactory(channelClass)));
  6.     }
  7. }

代码很简单，就是设置一个 ReflectiveChannelFactory 到字段 channelFactory 上
ReflectiveChannelFactory 何许人也，一个channel的工厂类，生成模板的方式是反射. 具体的类型需要外网传递进来，例如这里传递进来的就是 NioServerSocketChannel.class . 后文讲述 initAndRegister 还会描述到。

childHandler

设置childHandler，代码也比较简单，一个普通的set方法，这里提一下他的特殊性.

  • child是什么?
  • 存在child，那么parent又是什么?

child和parent是相对而已，这里的parent可以理解是ServerSocketChannel. child则是SocketChannel. 所以 childHandler 是给后续链接上来的 Channel 使用的 handler .. 理解了这一层, option 和 childOption 就不在话下了

我们继续往下走..

bind 📖

绑定端口到socket上，在NIO中讲述的时候比较简单，获取 ServerSocketChannel ，然后调用 Socket 的 bind 就可以完成一个NIO的启动了. 但是在Netty中

  • ServerSocketChannel 在哪里，只有一个 NioServerSocketChannel.class ，还是 Netty 包的.
  • Socket 的 bind 到底是在哪里调用的.
  1. public ChannelFuture bind(int inetPort) {
  2.     return this.bind(new InetSocketAddress(inetPort));
  3. }
  5. public ChannelFuture bind(SocketAddress localAddress) {
  6.     this.validate();
  7.     if (localAddress == null) {
  8.         throw new NullPointerException("localAddress");
  9.     } else {
  10.         return this.doBind(localAddress);
  11.     }
  12. }

doBind 🐎

  1. private ChannelFuture doBind(final SocketAddress localAddress) {
  2.     //initAndRegister 字面意思，好像逻辑都在这里边了
  3.     final ChannelFuture regFuture = this.initAndRegister();
  4.     final Channel channel = regFuture.channel();
  5.     //如果初始化和注册存在异常，说明注册失败.
  6.     if (regFuture.cause() != null) {
  7.         return regFuture;
  8.     } else if (regFuture.isDone()) {
  9.         //注册完成了那就去执行bind操作
  10.         ChannelPromise promise = channel.newPromise();
  11.         doBind0(regFuture, channel, localAddress, promise);
  12.         return promise;
  13.     } else {
  14.         //还在处理当中，那就等注册完成的时候回调这里完成doBind0
  15.         final AbstractBootstrap.PendingRegistrationPromise promise = new AbstractBootstrap.PendingRegistrationPromise(channel);
  16.         regFuture.addListener(new ChannelFutureListener() {
  17.             public void operationComplete(ChannelFuture future) throws Exception {
  18.                 Throwable cause = future.cause();
  19.                 if (cause != null) {
  20.                     promise.setFailure(cause);
  21.                 } else {
  22.                     promise.registered();
  23.                     AbstractBootstrap.doBind0(regFuture, channel, localAddress, promise);
  24.                 }
  26.             }
  27.         });
  28.         return promise;
  29.     }
  30. }

initAndRegister 💥

  1. final ChannelFuture initAndRegister() {
  2.     Channel channel = null;
  3.     try {
  4.         //channelFactory 就是上文提到的 ReflectiveChannelFactory
  5.         //生成的方式很简单，就是根据传递到底class进行一次反射调用
  6.         channel = this.channelFactory.newChannel();
  7.         this.init(channel);
  8.     } catch (Throwable var3) {
  9.         if (channel != null) {
  10.             channel.unsafe().closeForcibly();
  11.             return (new DefaultChannelPromise(channel, GlobalEventExecutor.INSTANCE)).setFailure(var3);
  12.         }
  14.         return (new DefaultChannelPromise(new FailedChannel(), GlobalEventExecutor.INSTANCE)).setFailure(var3);
  15.     }
  16.     //反射成功以后，执行注册操作
  17.     ChannelFuture regFuture = this.config().group().register(channel);
  18.     if (regFuture.cause() != null) {
  19.         if (channel.isRegistered()) {
  20.             channel.close();
  21.         } else {
  22.             channel.unsafe().closeForcibly();
  23.         }
  24.     }
  26.     return regFuture;
  27. }

🦑 由于这里涉及到 NioServerSocketChannel 的初始化，这里先打断，看完他的反射初始化逻辑

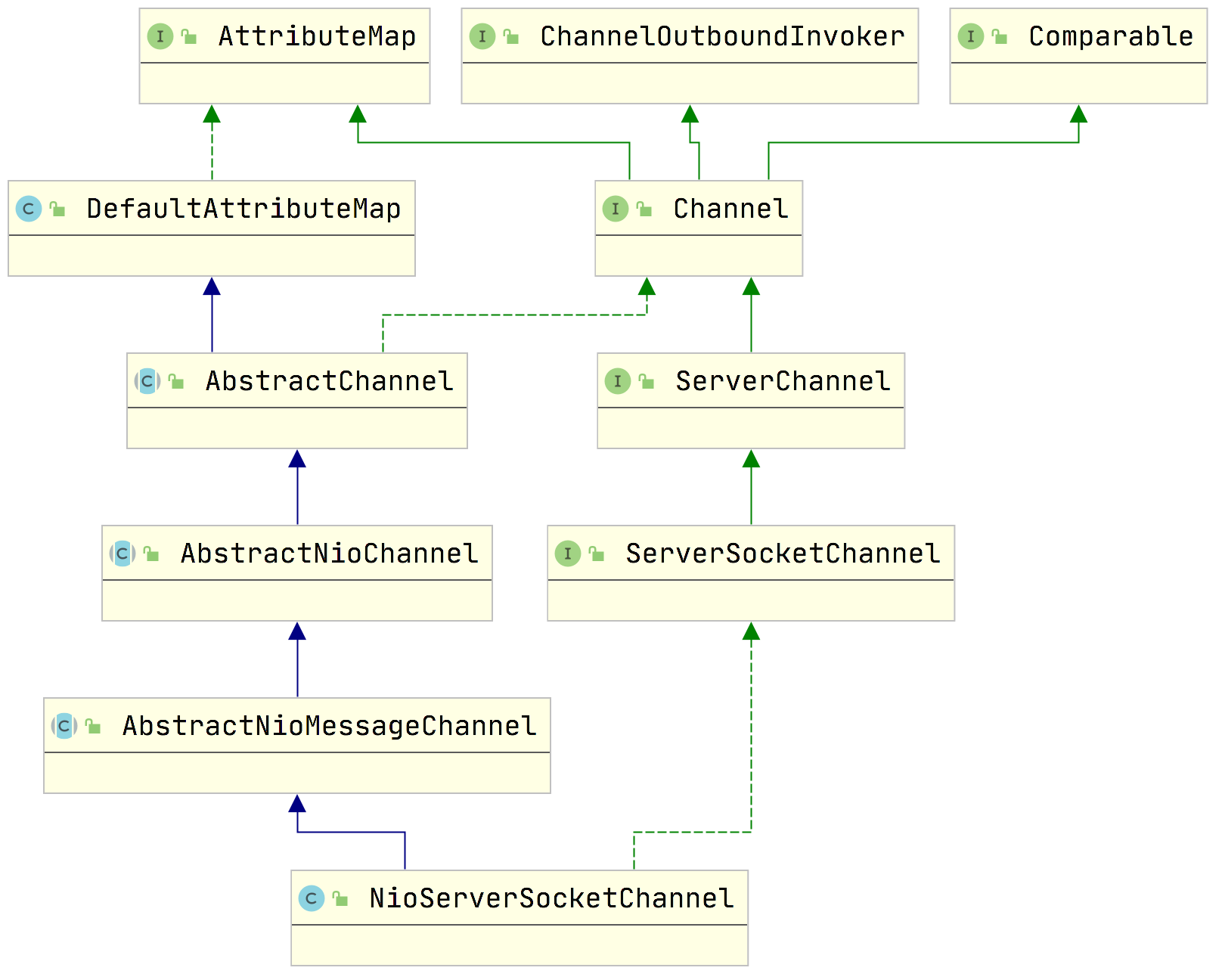

NioServerSocketChannel 的初始化🔨

ReflectiveChannelFactory的反射

  1. public T newChannel() {
  2.     try {
  3.         return (Channel)this.clazz.getConstructor().newInstance();
  4.     } catch (Throwable var2) {
  5.         throw new ChannelException("Unable to create Channel from class " + this.clazz, var2);
  6.     }
  7. }


  1. public NioServerSocketChannel() {
  2.     this(newSocket(DEFAULT_SELECTOR_PROVIDER));
  3. }
  5. private static java.nio.channels.ServerSocketChannel newSocket(SelectorProvider provider) {
  6.     try {
  7.         return provider.openServerSocketChannel();
  8.     } catch (IOException var2) {
  9.         throw new ChannelException("Failed to open a server socket.", var2);
  10.     }
  11. }
  13. public NioServerSocketChannel(java.nio.channels.ServerSocketChannel channel) {
  14.     super((Channel)null, channel, 16);
  15.     this.config = new NioServerSocketChannel.NioServerSocketChannelConfig(this, this.javaChannel().socket());
  16. }

AbstractNioMessageChannel 的实例化

  1. protected AbstractNioMessageChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
  2.     super(parent, ch, readInterestOp);
  3. }

AbstractNioChannel 的实例化

  1. protected AbstractNioChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
  2.     super(parent);
  3.     this.ch = ch;
  4.     //设置感兴趣的事件列表，后续在注册的时候会使用到
  5.     this.readInterestOp = readInterestOp;
  6.     //设置为非阻塞.. 调用的是jdk SelectableChannel的方法
  7.     ch.configureBlocking(false);
  8. }

AbstractChannel 的实例化

  1. protected AbstractChannel(Channel parent) {
  2.     this.parent = parent;
  3.     this.id = this.newId();

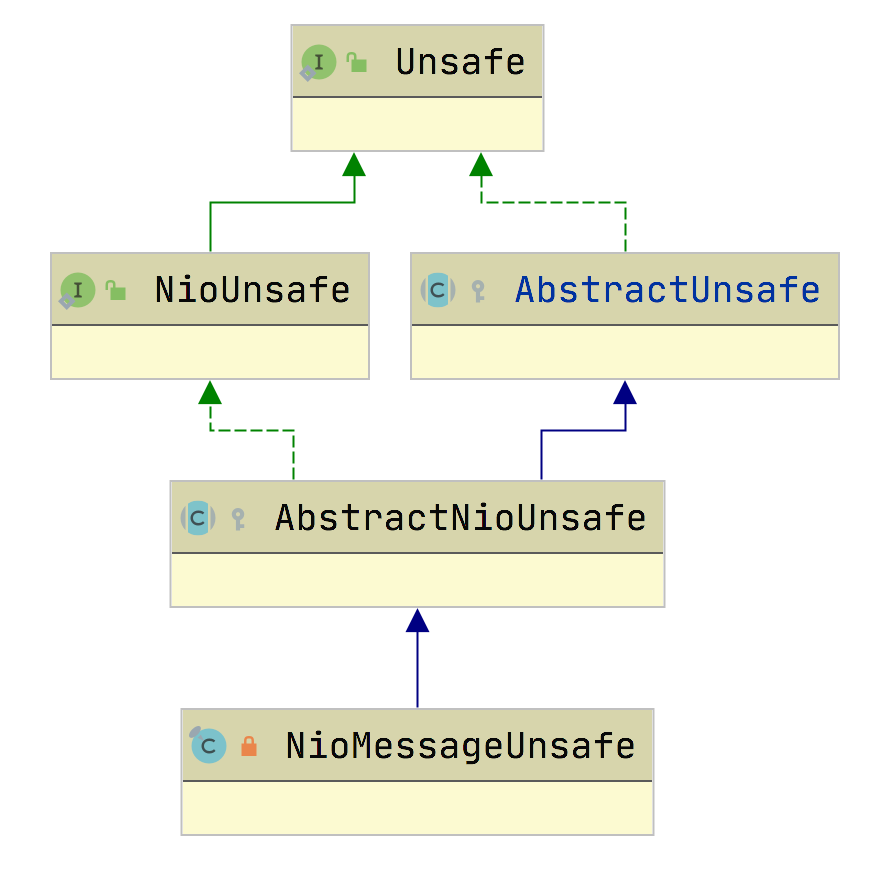

  4.     //unsafe的实例化，这里到最后描述
  5.     this.unsafe = this.newUnsafe();

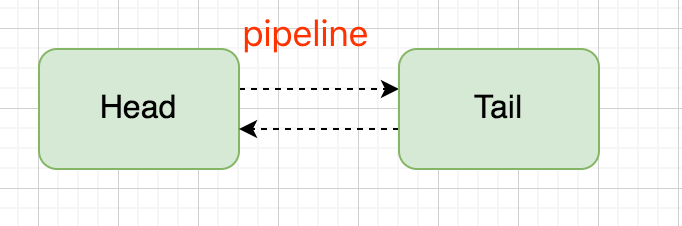

  6.     //pipeline的实例化，这里到最后描述
  7.     this.pipeline = this.newChannelPipeline();
  8. }

初始化channel

反射完成 channel 实例化， 现在进入 init() 的过程.

  1. @Override
  2. void init(Channel channel) throws Exception {
  3.     final Map<ChannelOption<?>, Object> options = options0();
  4.     synchronized (options) {
  5.         setChannelOptions(channel, options, logger);
  6.     }
  8.     final Map<AttributeKey<?>, Object> attrs = attrs0();
  9.     synchronized (attrs) {
  10.         for (Entry<AttributeKey<?>, Object> e : attrs.entrySet()) {
  11.             @SuppressWarnings("unchecked")
  12.             AttributeKey<Object> key = (AttributeKey<Object>) e.getKey();
  13.             channel.attr(key).set(e.getValue());
  14.         }
  15.     }
  16.     //获取pipeline
  17.     ChannelPipeline p = channel.pipeline();
  19.     final EventLoopGroup currentChildGroup = childGroup;
  20.     final ChannelHandler currentChildHandler = childHandler;
  21.     final Entry<ChannelOption<?>, Object>[] currentChildOptions;
  22.     final Entry<AttributeKey<?>, Object>[] currentChildAttrs;
  23.     //填充option
  24.     synchronized (childOptions) {
  25.         currentChildOptions = childOptions.entrySet().toArray(newOptionArray(0));
  26.     }
  27.     synchronized (childAttrs) {
  28.         currentChildAttrs = childAttrs.entrySet().toArray(newAttrArray(0));
  29.     }
  30.     //NioServerSocket 初始化的时候会进入到这里来到
  31.     p.addLast(new ChannelInitializer<Channel>() {
  32.         @Override
  33.         public void initChannel(final Channel ch) throws Exception {
  34.             final ChannelPipeline pipeline = ch.pipeline();
  35.             ChannelHandler handler = config.handler();
  36.             if (handler != null) {
  37.                 pipeline.addLast(handler);
  38.             }
  40.             ch.eventLoop().execute(new Runnable() {
  41.                 @Override
  42.                 public void run() {
  43.                     //继续添加一个ServerBootstrapAcceptor，用于处理即将到来的链接
  44.                     pipeline.addLast(new ServerBootstrapAcceptor(
  45.                             ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
  46.                 }
  47.             });
  48.         }
  49.     });
  50. }

如果没有看完全部的，这里可能看的有点蒙B，但是没关系，先看一下，等到看完全部的时候就会得到升华或者是忘记了. 😂
pipeline执行addLast的时候是直接执行的，等到讲Pipeline和ChannelHandlerContext 的时候再来回顾好了.

ServerBootstrap 的bind后续

在 initAndRegister 的后续中，补充了 NioServerSocketChannel 的初始化，目前已经完成了 init 的过程，现在继续看 register 的过程.

  1. ChannelFuture regFuture = this.config().group().register(channel);
  • this.config() 上文描述的 ServerBootstrapConfig
  • group() 获取的是ServerBootstrapConfig中初始化的 group , 而这个group在server端是NioEventLoopGroup

所以我们继续看 NioEventLoopGroup 的注册逻辑. 发现这个接口的实现有5个，排除调测试的还有4个

这个时候又会过过头看下 NioEventLoopGroup 的类图，发现 MultithreadEventLoopGroup 是他的👨父类.我们继续往下走..

MultithreadEventLoopGroup的注册

  1. @Override
  2. public ChannelFuture register(Channel channel) {
  3.     return next().register(channel);
  4. }

嗯，现在继续看下 next() 是何方神圣.

  1. @Override
  2. public EventLoop next() {
  3.     return (EventLoop) super.next();
  4. }

继续看下父类(MultithreadEventExecutorGroup)的实现

具体那个父类，可以继续看UML类图

  1. @Override
  2. public EventExecutor next() {
  3.     //很好的chooser，好像在哪里看到过
  4.     //确实在NioEventLoopGroup的初始化的时候确认过眼神
  5.     //根据children数组的长度选择EventExecutorChooser，如果是2的n次幂使用
  6.     //PowerOfTwoEventExecutorChooser 否则使用 GenericEventExecutorChooser(轮询)
  7.     return chooser.next();
  8. }
  • 我们可以选择进去看看到底是怎么选择
  • 我们也可以选择不看了.

我们已经知道了 next() ===> EventLoop ===> newChild 实例化的对象 ===> NioEventLoop

NioEventLoop 的register

实例化NioEventLoopGroup的时候稍微介绍过 NioEventLoop ， 说了他的实例化很简单，只需要简单的关注他的

  • register和run方法

现在我们就遇到了他的 Registry

😅 结果我们在 NioEventLoop 中没有找到 Registry 方法， 继续看父类，必须父类有自己就有. 果不其然，在 SingleThreadEventLoop 找到了

再次重申UML类图的重要性

  1. @Override
  2. public ChannelFuture register(Channel channel) {
  3.     return register(new DefaultChannelPromise(channel, this));
  4. }
  6. @Override
  7. public ChannelFuture register(final ChannelPromise promise) {
  8.     ObjectUtil.checkNotNull(promise, "promise");
  9.     promise.channel().unsafe().register(this, promise);
  10.     return promise;
  11. }

嗯， unsafe() 又是何许人也.

unsafe

经历了几个跳转以后，我们千万别忘了 channel() 就是我们刚开始反射创建的 NioServerSocketChannel

在 NioServerSocketChannel 初始化的时候，补充了2个注释

  • unsafe的实例化，这里到最后描述
  • pipeline的实例化，这里到最后描述

终于到最后了.
继续到 AbstractChannel 的构造方法中看看是如何实现的.

  1. protected AbstractChannel(Channel parent) {
  2.     this.parent = parent;
  3.     id = newId();
  4.     unsafe = newUnsafe();
  5.     pipeline = newChannelPipeline();
  6. }
  8. protected abstract AbstractUnsafe newUnsafe();
  10. protected DefaultChannelPipeline newChannelPipeline() {
  11.     return new DefaultChannelPipeline(this);
  12. }

这里的 newUnsafe 是一个抽象方法，看看子类是怎么实现的.
子类稍微有点多，就算把测试排除完，也有好几个. 但是我们这里描述的是 NioServerSocketChannel ，只需要看它的类图上出现了哪些即可，经过精确查找，我们找到了 AbstractNioMessageChannel

  1. @Override
  2. protected AbstractNioUnsafe newUnsafe() {
  3.     return new NioMessageUnsafe();
  4. }

NioMessageUnsafe 什么东西，先上类图.
确实是 Unsafe 的孩子，没有错，继续顺藤摸瓜找到 registry方法 ，类图是可以直接找到该方法的，但是不想搞一个这么大的图了. 沿着 NioMessageUnsafe 最终在 AbstractUnsafe 中找到了，我们继续看下.

  1. @Override
  2. public final void register(EventLoop eventLoop, final ChannelPromise promise) {
  3.     if (eventLoop == null) {
  4.         throw new NullPointerException("eventLoop");
  5.     }
  6.     if (isRegistered()) {
  7.         promise.setFailure(new IllegalStateException("registered to an event loop already"));
  8.         return;
  9.     }
  10.     //只能自己注册自己，不能让别人来自己
  11.     if (!isCompatible(eventLoop)) {
  12.         promise.setFailure(
  13.                 new IllegalStateException("incompatible event loop type: " + eventLoop.getClass().getName()));
  14.         return;
  15.     }
  16.     //这个channel和这个eventLoop绑定起来 一个channel和一个线程绑定起来
  17.     AbstractChannel.this.eventLoop = eventLoop;
  19.     if (eventLoop.inEventLoop()) {
  20.         register0(promise);
  21.     } else {
  22.         try {
  23.             eventLoop.execute(new Runnable() {
  24.                 @Override
  25.                 public void run() {
  26.                     register0(promise);
  27.                 }
  28.             });
  29.         } catch (Throwable t) {
  30.             logger.warn(
  31.                     "Force-closing a channel whose registration task was not accepted by an event loop: {}",
  32.                     AbstractChannel.this, t);
  33.             closeForcibly();
  34.             closeFuture.setClosed();
  35.             safeSetFailure(promise, t);
  36.         }
  37.     }
  38. }

这个注册方法稍微有点大，我们拆开一点一点看.
先看看参数

  • EventLoop eventLoop 它的实现是SingleThreadEventLoop,但是更具体的应该是 NioEventLoop 具体就不描述了，整个调用链路下来很清晰了.
  • final ChannelPromise promise 看调用链路即可

isCompatible(eventLoop)

compatible 英文翻译兼容, 看下它的实现.

AbstractNioChannel#isCompatible

为啥是它呢，看UML

  1. @Override
  2. protected boolean isCompatible(EventLoop loop) {
  3.     return loop instanceof NioEventLoop;
  4. }

既然在这里补充了这么多，那就在补充一下这句

  1. //这个channel和这个eventLoop绑定起来 一个channel和一个线程绑定起来
  2. AbstractChannel.this.eventLoop = eventLoop;

为啥是 AbstractChannel.this.eventLoop ，因为 AbstractUnsafe 是在 AbstractChannel 中的内部类，所以是这种写法
另外

  • 每一个 Channel 都会和一个 EventLoop 进行绑定，就是 NioServerSocketChannel 也不例外，当然 NioSocketChannel 那就更加不例外了. 所以这里的设置是将 eventLoop 给对应的 channel 进行绑定

    eventLoop.inEventLoop()

    也是一个接口，从URL和实现找到它在那个类中， AbstractEventExecutor 可以找到方法
    1. @Override
    2. public boolean inEventLoop() {
    3.   return inEventLoop(Thread.currentThread());
    4. }
    继续找， SingleThreadEventExecutor
    1. @Override
    2. public boolean inEventLoop(Thread thread) {
    3.   return thread == this.thread;
    4. }
    thread 参数好理解， this.thread 是什么东西，一路上从未遇到过, 再看看它是在哪里 赋值 的
    使用 thread = 在 SingleThreadEventExecutor 中查找，仅有5处出现.
    doStartThread 处是正确赋值的地方. 相比大家应该都知道了..
    一路下来就是这里调用的了，那么基本上可以确定, this.thread == null 了，所以 eventLoop.inEventLoop() 会返回false. 走异步逻辑去进行注册. 而走异步注册逻辑的时候，刚好调用的是上图的 execute ，巧不巧. 😂

除了这种思路是可以说明以外，其实还有一种.

如果现在是一个main方法在跑，那么现在的主流程还是在 main 线程上，那么main线程会等同于 NioEventLoop 中的 thread 吗，想必是不会的.

register0

提交了注册任务到 NioEventLoop 后，什么时候执行，就要看这个线程争不争气了.

  1. private void register0(ChannelPromise promise) {
  2.     //去掉了异常和判断的变量，不影响阅读，注释保留
  3.     doRegister();
  4.     // Ensure we call handlerAdded(...) before we actually notify the promise. This is needed as the
  5.     // user may already fire events through the pipeline in the ChannelFutureListener.
  6.     pipeline.invokeHandlerAddedIfNeeded();
  7.     safeSetSuccess(promise);
  8.     pipeline.fireChannelRegistered();
  9.     // Only fire a channelActive if the channel has never been registered. This prevents firing
  10.     // multiple channel actives if the channel is deregistered and re-registered.
  11.     if (isActive()) {
  12.         if (firstRegistration) {
  13.             pipeline.fireChannelActive();
  14.         } else if (config().isAutoRead()) {
  15.             // This channel was registered before and autoRead() is set. This means we need to begin read
  16.             // again so that we process inbound data.
  17.             //
  18.             // See https://github.com/netty/netty/issues/4805
  19.             beginRead();
  20.         }
  21.     }
  22. }

这段注册流程涉及了 pipeline , 所以一行一行的看下

  • doRegister 调用子类来进行注册，代码在 AbstractNioChannel 中，比较简单. 唯一需要关注的就是0这个参数，为什么是0呢，注册的时候不应该是 OP_ACCEPT 吗

    1. selectionKey = javaChannel().register(eventLoop().unwrappedSelector(), 0, this);

  • invokeHandlerAddedIfNeeded 下一个小节描述.

  • fireChannelRegistered 下下一个小节描述
  • isActive channel是否调用了 bind 的系统调用，很显然到目前为止并未调用，所以是 false .

到这里为主，registry的流程算是真正的完成了. 但是 bind 的流程也就走完了初始化 channel的过程，真实的系统调用 bind 还没有执行呢，所以我们继续往下看，但是真实的看 bind 之前，我们先差个楼，看下 pipeline 的庐山真面目.

Pipeline 🐂

pipeline 英文翻译流水线和Filter有异曲同工的意思。
先上UML类图

Pipeline的初始化

  1. protected DefaultChannelPipeline(Channel channel) {
  2.     this.channel = ObjectUtil.checkNotNull(channel, "channel");
  3.     succeededFuture = new SucceededChannelFuture(channel, null);
  4.     voidPromise =  new VoidChannelPromise(channel, true);
  5.     //初始化双向链表的头部和尾部
  6.     tail = new TailContext(this);
  7.     head = new HeadContext(this);
  8.     //双向链表 头部指向尾部,尾部指向头部.
  9.     head.next = tail;
  10.     tail.prev = head;
  11. }

Pipeline 的初始化很简单，就是在pipeline内部建立一个双向链表.
链表的头部是一个 ChannelHandlerContext
尾部也是一个 ChannelHandlerContext

Pipeline 添加节点

Pipeline 作为一个链表，作为核心的莫过于添加节点和删除节点，那么添加和删除的时候还有哪些额外的操作呢.

  1. @Override
  2. public final ChannelPipeline addLast(ChannelHandler... handlers) {
  3.     return addLast(null, handlers);
  4. }
  6. @Override
  7. public final ChannelPipeline addLast(EventExecutorGroup executor, ChannelHandler... handlers) {
  8.     for (ChannelHandler h: handlers) {
  9.         addLast(executor, null, h);
  10.     }
  11.     return this;
  12. }
  14. //添加节点核心逻辑
  15. @Override
  16. public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
  17.     final AbstractChannelHandlerContext newCtx;
  18.     synchronized (this) {
  19.         //检查handler是否重复
  20.         checkMultiplicity(handler);
  21.         //建立一个context上下文, 和handler建立绑定关系，具体可以看下一个小节的讲述
  22.         //new DefaultChannelHandlerContext(this, childExecutor(group), name, handler);
  23.         //newContext的就是实例化一个DefaultChannelHandlerContext对象
  24.         newCtx = newContext(group, filterName(name, handler), handler);
  25.         //将newCtx添加到链表中，具体的操作请看数据结构链表一节.
  26.         addLast0(newCtx);
  27.         //到这一步为止registered可能是false也是true
  28.         //如果是server刚刚初始化的时候，registerred 肯定是false.
  29.         //所以将任务添加到待执行任务的尾部(待执行任务也是一个链表，等待channel注册的时候这些context的
  30.         //任务会一并触发)，并修改context的状态标识位.
  31.         if (!registered) {
  32.             //设置状态标识位
  33.             newCtx.setAddPending();
  34.             //填充任务到链表
  35.             callHandlerCallbackLater(newCtx, true);
  36.             return this;
  37.         }
  38.         //如果已经注册完成了，
  39.         EventExecutor executor = newCtx.executor();
  40.         if (!executor.inEventLoop()) {
  41.             //设置状态标识位
  42.             newCtx.setAddPending();
  43.             //执行任务(执行完任务后会修改状态标志为ADD_COMPLETE)
  44.             executor.execute(new Runnable() {
  45.                 @Override
  46.                 public void run() {
  47.                     callHandlerAdded0(newCtx);
  48.                 }
  49.             });
  50.             return this;
  51.         }
  52.     }
  53.     callHandlerAdded0(newCtx);
  54.     return this;
  55. }

这一点是pipeline添加节点的核心内容，那么添加节点的任务是在什么时候触发的呢 ?

其实在服务启动的时候已经有过描述，在 初始化channel 一节 的时候为其添加了一个 handler . 那个时候 pipeline 的结构是这样的

添加前
添加后
Context存在一个转换标志位的过程，那么这个过程是在什么时间节点执行的呢

在讲述 Regiseter0 的时候还遗留了2个问题到下下小节讲解，现在来解决第一个问题.

  • invokeHandlerAddedIfNeeded

这个是为了防止用户使用ChannelFutureListener来触发pipeline的一些事件，所以需要提前吧pipeline上节点的Context进行初始化.

  1. final void invokeHandlerAddedIfNeeded() {
  2.     assert channel.eventLoop().inEventLoop();
  3.     if (firstRegistration) {
  4.         firstRegistration = false;
  5.         callHandlerAddedForAllHandlers();
  6.     }
  7. }

继续调用所有添加的handler

  1.     private void callHandlerAddedForAllHandlers() {
  2.         final PendingHandlerCallback pendingHandlerCallbackHead;
  3.         synchronized (this) {
  4.             assert !registered;
  5.             // This Channel itself was registered.
  6.             registered = true;
  7.             //获取链表头部节点
  8.             pendingHandlerCallbackHead = this.pendingHandlerCallbackHead;
  9.             // Null out so it can be GC'ed.
  10.             this.pendingHandlerCallbackHead = null;
  11.         }
  12.         //头部节点的类型是什么呢 PendingHandlerCallback是一个抽象类
  13.         //它的实现有PendingHandlerAddedTask
  14.         //PendingHandlerRemovedTask
  15.         PendingHandlerCallback task = pendingHandlerCallbackHead;
  16.         while (task != null) {
  17.             //轮询执行任务
  18.             task.execute();
  19.             task = task.next;
  20.         }
  21.     }

所以在执行的时候会触发PendingHandlerAddedTask任务，继续看看该任务做了啥

  1. @Override
  2. void execute() {
  3.     EventExecutor executor = ctx.executor();
  4.     if (executor.inEventLoop()) {
  5.         //继续调用
  6.         callHandlerAdded0(ctx);
  7.     } else {
  8.         try {
  9.             executor.execute(this);
  10.         } catch (RejectedExecutionException e) {
  11.             remove0(ctx);
  12.             ctx.setRemoved();
  13.         }
  14.     }
  15. }

added0

  1. private void callHandlerAdded0(final AbstractChannelHandlerContext ctx) {
  2.     //异常处理过滤掉
  3.     ctx.setAddComplete();
  4.     ctx.handler().handlerAdded(ctx);
  5. }

这里就完成了2件事

  • 设置标志位，表明pipeline上的context节点可以使用了
  • handlerAdded 将Context设置到handler中去，表明了Handler已经可以处理任何事件了.

到目前为止，pipeline已经可以处理即将到来的事件了，这也就表明后续的register也会被pipeline进行处理.

总结

总体来说，Netty中的pipeline是一个责任链模式 (filter chain) , 通过一个双向链表将 ChannelHandlerContext 勾连起来，既然是责任链模式，那我们核心需要关注的就是链的头部，也就是什么时候开展的，如果我们过于沉迷于中间的 handler , 那么就会陷入 Debug 的汪洋大海.

ChannelHandlerContext和ChannelHandler 🏁

将这两者放在一起说是他们存在一个上下文的关系.

  • ChannelHandler 具体处理业务逻辑的地方. 例如读取，写入，出现异常如何处理等等

    • handlerAdded
    • handlerRemoved
    • exceptionCaught

      子类有很多的拓展，这里不一一在描述了

  • ChannelHandlerContext

    • channel
    • executor
    • handler 和哪一个handler绑定

      ChannelHandlerContext 同它的名字一样肯定是和一个 ChannelHandler 进行绑定的，从它的方法也可已看的出来.

这样就形成了一个一对一的关系 , 一个 ChannelHandlerContext 和 ChannelHandler 成一个整体，共同成了 Pipeline 上的一个点.

ChannelHandlerContext


ChannelHandler


回顾Pipeline

在经历了 Pipeline 和 ChannelHandlerContext 后，我们在来回顾一开始遇到的问题

  • pipeline.fireChannelRegistered 触发一个 Channel 注册事件. 且是在 Pipeline 中进行触发.
    1. @Override
    2. public final ChannelPipeline fireChannelRegistered() {
    3.   //静态方法 从head头部开始
    4.   AbstractChannelHandlerContext.invokeChannelRegistered(head);
    5.   return this;
    6. }
    ```java static void invokeChannelRegistered(final AbstractChannelHandlerContext next) { //next.executor ==> 注册channel的NioEventLoop //特别注意这里的next是ChannelHandlerContext实例对象，不是EventLoopGroup实例对象 EventExecutor executor = next.executor(); if (executor.inEventLoop()) {
    1.   //成功触发
    2.   next.invokeChannelRegistered();
    } else {
    1.   executor.execute(new Runnable() {
    2.       @Override
    3.       public void run() {
    4.           next.invokeChannelRegistered();
    5.       }
    6.   });
    } }
  1. 触发Context中注册事件
  2. ```java
  3. private void invokeChannelRegistered() {
  4.     if (invokeHandler()) {
  5.         try {
  6.             ((ChannelInboundHandler) handler()).channelRegistered(this);
  7.         } catch (Throwable t) {
  8.             notifyHandlerException(t);
  9.         }
  10.     } else {
  11.         fireChannelRegistered();
  12.     }
  13. }

如果handler的状态标识位是添加完成就可以处理

  1.     private boolean invokeHandler() {
  2.         //初始化的时候会调用CAS，将handlerState设置成ADD_COMPLETE
  3.         int handlerState = this.handlerState;
  4.         //这里跳过order，因为ordered一直都是true
  5.         return handlerState == ADD_COMPLETE || (!ordered && handlerState == ADD_PENDING);
  6.     }

标志位的设置是在注册触发前执行的. 所以这里必然是ADD_COMPLETE
使用Context对应的Handler处理注册逻辑. 这里的Context 是Head

  1. @Override
  2. public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
  3.     invokeHandlerAddedIfNeeded(); //这里的逻辑上文已经描述过
  4.     ctx.fireChannelRegistered();//继续触发下一次的注册逻辑.
  5. }

继续执行下一次的逻辑

  1. @Override
  2. public ChannelHandlerContext fireChannelRegistered() {
  3.     //findContextInbound() ，上面说过，context是一个链表，这里就是循环遍历链表获取下一个Context
  4.     invokeChannelRegistered(findContextInbound());
  5.     return this;
  6. }
  1.     private AbstractChannelHandlerContext findContextInbound() {
  2.         AbstractChannelHandlerContext ctx = this;
  3.         do {
  4.             ctx = ctx.next;
  5.         } while (!ctx.inbound);
  6.         return ctx;
  7.     }

这里就完成链一个环的构建。如果需要添加一个新的handler，直接在 Pipeline 上进行处理即可.

故事说到这里就完成 pipeline.fireChannelRegistered , 那问题来了，我们在ServerBootStrap中设置的handler是什么时候填充上去的呢. 别急我们继续往下走。

bind 后续

至此，我们已经完成了 Channel 的初始化， 已经selector的注册操作，虽然注册的是 0 ,并不是我们想要的 OP_ACCEPT ， 但好说也是注册上了。 顺道看了 Pipeline 的数据结构以及它是如何初始化的. 同时也了解了 ChannelHandlerContext 和 HandlerContext ，这里我们继续了解 bind 的后续，我们将一步一步走向 Socket 是如何执行 bind 这个系统调用的.

  1.     private ChannelFuture doBind(final SocketAddress localAddress) {
  2.         //异常部分就跳过了.
  3.         final ChannelFuture regFuture = initAndRegister();
  4.         final Channel channel = regFuture.channel();
  5.         if (regFuture.isDone()) {
  6.             ChannelPromise promise = channel.newPromise();
  7.             doBind0(regFuture, channel, localAddress, promise);
  8.             return promise;
  9.         } else {
  10.             // Registration future is almost always fulfilled already, but just in case it's not.
  11.             final PendingRegistrationPromise promise = new PendingRegistrationPromise(channel);
  12.             regFuture.addListener(new ChannelFutureListener() {
  13.                 @Override
  14.                 public void operationComplete(ChannelFuture future) throws Exception {
  15.                     promise.registered();
  16.                     doBind0(regFuture, channel, localAddress, promise);
  17.                 }
  18.             });
  19.             return promise;
  20.         }
  21.     }

上边已经讲完了 initAndRegister ，并且顺便说明了 Register 是在新起的 NioEventLoop 中执行的，那么到这里的时候是否已经执行完了，我们不得而知，所以用了2个if分支来进行处理

  • 如果回调说明 isDone, 那么直接主线程执行 doBind0()
  • 如果此时尚未完成注册，那么在注册完成回调的时候执行 doBind0()

不论是否完成，我们继续走向 doBind0()

  1.     private static void doBind0(
  2.             final ChannelFuture regFuture, final Channel channel,
  3.             final SocketAddress localAddress, final ChannelPromise promise) {
  5.         // This method is invoked before channelRegistered() is triggered.  Give user handlers a chance to set up
  6.         // the pipeline in its channelRegistered() implementation.
  7.         channel.eventLoop().execute(new Runnable() {
  8.             @Override
  9.             public void run() {
  10.                 if (regFuture.isSuccess()) {
  11.                     channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
  12.                 } else {
  13.                     promise.setFailure(regFuture.cause());
  14.                 }
  15.             }
  16.         });
  17.     }

channel 是 NioServerSocketChannel , 在AbstrctChannel中找到该方法

  1. @Override
  2. public ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
  3.     return pipeline.bind(localAddress, promise);
  4. }

由pipeline，触发bind事件

  1. @Override
  2. public final ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
  3.     return tail.bind(localAddress, promise);
  4. }

从尾部的上下文开始一路进行 bind , 可以大胆推测它的bind逻辑是否和 register 时是否一致。

  1. @Override
  2. public ChannelFuture bind(final SocketAddress localAddress, final ChannelPromise promise) {
  3.     //这些都是老朋友了findContextOutbound，executor等等
  4.     final AbstractChannelHandlerContext next = findContextOutbound();
  5.     EventExecutor executor = next.executor();
  6.     if (executor.inEventLoop()) {
  7.         next.invokeBind(localAddress, promise);
  8.     } else {
  9.         safeExecute(executor, new Runnable() {
  10.             @Override
  11.             public void run() {
  12.                 //肯定会走这里的逻辑
  13.                 next.invokeBind(localAddress, promise);
  14.             }
  15.         }, promise, null);
  16.     }
  17.     return promise;
  18. }

继续执行bind逻辑

  1. private void invokeBind(SocketAddress localAddress, ChannelPromise promise) {
  2.     if (invokeHandler()) {
  3.         try {
  4.             ((ChannelOutboundHandler) handler()).bind(this, localAddress, promise);
  5.         } catch (Throwable t) {
  6.             notifyOutboundHandlerException(t, promise);
  7.         }
  8.     } else {
  9.         bind(localAddress, promise);
  10.     }
  11. }

我们的推测和代码逻辑是一致的，bind的过程和register是一致的，也是不断的调用context，然后使用对应的handler触发业务逻辑，然后在获取上一个context，如此反复.

既然如此，那么bind的底在哪里了.
既然 Pipeline 是一个双向链表，那么最终会到底链表的头部. Head 处，那我们支持看 Head 处的bind.

  1. @Override
  2. public void bind(
  3.         ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise)
  4.         throws Exception {
  5.     //unsafe==channel.unsafe
  6.     unsafe.bind(localAddress, promise);
  7. }

嗯，又是和register一样，还是来到了 unsafe ,最终我们在 register 的下一个方法找到了bind方法

  1. @Override
  2. public final void bind(final SocketAddress localAddress, final ChannelPromise promise) {
  3.     assertEventLoop();
  4.     //现在肯定是false，还没有调用过bind呢
  5.     boolean wasActive = isActive();
  6.     try {
  7.         doBind(localAddress);
  8.     } catch (Throwable t) {
  9.         safeSetFailure(promise, t);
  10.         closeIfClosed();
  11.         return;
  12.     }
  13.     //现在肯定是true了
  14.     if (!wasActive && isActive()) {
  15.         invokeLater(new Runnable() {
  16.             @Override
  17.             public void run() {
  18.                 //触发channel active事件
  19.                 pipeline.fireChannelActive();
  20.             }
  21.         });
  22.     }
  24.     safeSetSuccess(promise);
  25. }

doBind(**) 是一个抽象方法，它的实现在 NioServerSocketChannel 中

  1. @Override
  2. protected void doBind(SocketAddress localAddress) throws Exception {
  3.     if (PlatformDependent.javaVersion() >= 7) {
  4.         javaChannel().bind(localAddress, config.getBacklog());
  5.     } else {
  6.         javaChannel().socket().bind(localAddress, config.getBacklog());
  7.     }
  8. }

这里就是直接调用jdk的socket绑定了，nice，重要看到bind的系统调用了.
到这里为止，register和bind算是完成了

既然bind完成了，那么我们继续向下走，把方法走完本次分析就结束了.

  1. pipeline.fireChannelActive();

bind结束后，会触发一个channel active事件，这里肯定也是pipeline的事件传播. 但是因为我们的selector 注册的还是0，所以继续看看.

  1. @Override
  2. public final ChannelPipeline fireChannelActive() {
  3.     AbstractChannelHandlerContext.invokeChannelActive(head);
  4.     return this;
  5. }

active事件是从头部开始的，看下它的handler实现是啥子.

  1. @Override
  2. public void channelActive(ChannelHandlerContext ctx) throws Exception {
  3.     ctx.fireChannelActive();
  4.     readIfIsAutoRead();
  5. }

嗯，head的实现比较简单

  • fireChannelActive 继续传播active事件

  • readIfIsAutoRead 读取?继续看看

    1. private void readIfIsAutoRead() {
    2.   //channel.config 牵扯的太多了，本次分析跳过config，这里返回的true
    3.   if (channel.config().isAutoRead()) {
    4.       channel.read();
    5.   }
    6. }

    😣 由于牵扯的太多了，慢慢的分析下来完全超出了我的预料，所以这里先不谈 channel.config 了
    尽管已经写了这么，但是在注册的流程中，不要忘了channel===> NioServerSocketChannel， 感觉去看看实现吧

    1. @Override
    2. public Channel read() {
    3.   pipeline.read();
    4.   return this;
    5. }

    我擦，又进入了 pipeline ,继续

    1. @Override
    2. public final ChannelPipeline read() {
    3.   tail.read();
    4.   return this;
    5. }

    从尾部开始读取的,直接到链表的最后head看看

    1. @Override
    2. public void read(ChannelHandlerContext ctx) {
    3.   unsafe.beginRead();
    4. }

    没错，又是unsafe，涉及到读写等IO操作到好像都是它来干的.

    1. @Override
    2. public final void beginRead() {
    3.   assertEventLoop();
    4.   if (!isActive()) {
    5.       return;
    6.   }
    7.   try {
    8.       doBeginRead();
    9.   } catch (final Exception e) {
    10.       invokeLater(new Runnable() {
    11.           @Override
    12.           public void run() {
    13.               pipeline.fireExceptionCaught(e);
    14.           }
    15.       });
    16.       close(voidPromise());
    17.   }
    18. }

    继续瞅瞅子类AbstractNioChannel的实现

    1. @Override
    2. protected void doBeginRead() throws Exception {
    3.   // Channel.read() or ChannelHandlerContext.read() was called
    4.   final SelectionKey selectionKey = this.selectionKey;
    5.   if (!selectionKey.isValid()) {
    6.       return;
    7.   }
    9.   readPending = true;
    10.   //这里的interestOps 就是我们一开始设置的0
    11.   final int interestOps = selectionKey.interestOps();
    13.   if ((interestOps & readInterestOp) == 0) {
    14.       selectionKey.interestOps(interestOps | readInterestOp);
    15.   }
    16. }

    😂 终于出来了 readInterestOp 就是反射实例话 Channel 时传递进去的数据呀.

    1. public NioServerSocketChannel(ServerSocketChannel channel) {
    2.   super(null, channel, SelectionKey.OP_ACCEPT);
    3.   config = new NioServerSocketChannelConfig(this, javaChannel().socket());
    4. }

    至此，本次分析终于完成了，最后的设置Promise就很简单了. 大家可以自己看看.

总结 🀄️

Netty的启动流程写出来比我想象中的要难一点，整个流程比较长，涉及的类也较多，不可能面面俱到.

从一个高的层面去看它的实现，不要一下子就陷入Debug的汪洋大海中去.

耐心一点，慢慢看总会明白的
