SVG（可伸缩矢量图形 (Scalable Vector Graphics)）
SVG 用来定义用于网络的基于矢量的图形
SVG 使用 XML 格式定义图形

SVG 图像在放大或改变尺寸的情况下其图形质量不会有所损失

直接在HTML里面嵌入SVG代码

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
 <circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />
</svg>

SVG矩形 -

例一

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <rect
        width="300"
        height="100"
        style="fill: rgb(0, 0, 255); stroke-width: 1; stroke: rgb(0, 0, 0)"
      />
    </svg>

解析

rect 元素的 width 和 height 属性可定义矩形的高度和宽度
style 属性用来定义 CSS 属性
CSS 的 fill 属性定义矩形的填充颜色（rgb 值、颜色名或者十六进制值）
CSS 的 stroke-width 属性定义矩形边框的宽度

CSS 的 stroke 属性定义矩形边框的颜色

例二

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <rect
      x="50"
      y="20"
      width="150"
      height="150"
      style="
        fill: blue;
        stroke: pink;
        stroke-width: 5;
        fill-opacity: 0.1;
        stroke-opacity: 0.9;
      "
    />
  </svg>

解析

x 属性定义矩形的左侧位置（例如，x=”0” 定义矩形到浏览器窗口左侧的距离是 0px）
y 属性定义矩形的顶端位置（例如，y=”0” 定义矩形到浏览器窗口顶端的距离是 0px）
CSS 的 fill-opacity 属性定义填充颜色透明度（合法的范围是：0 - 1）

CSS 的 stroke-opacity 属性定义轮廓颜色的透明度（合法的范围是：0 - 1）

例三

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <rect
      x="50"
      y="20"
      width="150"
      height="150"
      style="fill: blue;
      stroke: pink;
      stroke-width: 5;
      opacity: 0.9"
    />
  </svg>

解析

CSS opacity 属性用于定义了元素的透明值 (范围: 0 到 1)。

例四

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <rect
        x="50"
        y="20"
        rx="20"
        ry="20"
        width="150"
        height="150"
        style="fill: red; stroke: black; stroke-width: 5; opacity: 0.5"
      />
    </svg>

解析

rx 和 ry 属性可使矩形产生圆角。

SVG圆形 -

 <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <circle
        cx="100"
        cy="50"
        r="40"
        stroke="black"
        stroke-width="2"
        fill="red"
      />
    </svg>

解析

cx和cy属性定义圆点的x和y坐标。如果省略cx和cy，圆的中心会被设置为(0, 0)
r属性定义圆的半径

SVG椭圆 -

 <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <ellipse
        cx="300"
        cy="80"
        rx="100"
        ry="50"
        style="fill: yellow; stroke: purple; stroke-width: 2"
      />
    </svg>

解析

CX属性定义的椭圆中心的x坐标
CY属性定义的椭圆中心的y坐标
RX属性定义的水平半径
RY属性定义的垂直半径

SVG直线 -

 <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <line
        x1="0"
        y1="0"
        x2="200"
        y2="200"
        style="stroke: rgb(255, 0, 0); stroke-width: 2"
      />
    </svg>

解析

x1 属性在 x 轴定义线条的开始
y1 属性在 y 轴定义线条的开始
x2 属性在 x 轴定义线条的结束
y2 属性在 y 轴定义线条的结束

SVG多边形 -

三边型如下，四边形同理

<svg height="210" width="500">
      <polygon
        points="200,10 250,190 160,210"
        style="fill: lime; stroke: purple; stroke-width: 1"
      />
    </svg>

解析

points 属性定义多边形每个角的 x 和 y 坐标

星型

<svg height="210" width="500">
    <polygon
      points="100,10 40,198 190,78 10,78 160,198"
      style="
        fill: lime;
        stroke: purple;
        stroke-width: 5;
        fill-rule: evenodd;
      "
    />
  </svg>

解析

points 属性定义五个角
fill-rule属性有两个值nonzero | evenodd,用于确定一个形状的内部(即可被填充的区域)

SVG多段线 -

 <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <polyline
        points="20,20 40,25 60,40 80,120 120,140 200,180"
        style="fill: none; stroke: black; stroke-width: 3"
      />
    </svg>

楼梯线

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <polyline
        points="0,40 40,40 40,80 80,80 80,120 120,120 120,160"
        style="fill: white; stroke: red; stroke-width: 4"
      />
    </svg>

SVG 路径 -

定义路径数据的命令

M = moveto
L = lineto
H = horizontal lineto
V = vertical lineto
C = curveto
S = smooth curveto
Q = quadratic Bézier curve
T = smooth quadratic Bézier curveto
A = elliptical Arc

Z = closepath

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <path d="M150 0 L75 200 L225 200 Z" />
  </svg>

解析

path属性用来定义一个路径
从150 0开始连线到75 200，再连线到225 200，最后闭合路径

二次方贝塞尔曲线（复杂曲线）

<svg
      xmlns="http://www.w3.org/2000/svg"
      version="1.1"
      height="400"
      width="450"
    >
      <path
        id="lineAB"
        d="M 100 350 l 150 -300"
        stroke="red"
        stroke-width="3"
        fill="none"
      />
      <path
        id="lineBC"
        d="M 250 50 l 150 300"
        stroke="red"
        stroke-width="3"
        fill="none"
      />
      <path d="M 175 200 l 150 0" stroke="green" stroke-width="3" fill="none" />
      <path
        d="M 100 350 q 150 -300 300 0"
        stroke="blue"
        stroke-width="5"
        fill="none"
      />
      <!-- Mark relevant points -->
      <g stroke="black" stroke-width="3" fill="black">
        <circle id="pointA" cx="100" cy="350" r="3" />
        <circle id="pointB" cx="250" cy="50" r="3" />
        <circle id="pointC" cx="400" cy="350" r="3" />
      </g>
      <!-- Label the points -->
      <g
        font-size="30"
        font="sans-serif"
        fill="black"
        stroke="none"
        text-anchor="middle"
      >
        <text x="100" y="350" dx="-30">A</text>
        <text x="250" y="50" dy="-10">B</text>
        <text x="400" y="350" dx="30">C</text>
      </g>
    </svg>

SVG文本 -

旋转的文本

 <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <text x="0" y="15" fill="red" transform="rotate(30 20,40)">I love SVG</text>
</svg>

路径上的文字

<svg
      xmlns="http://www.w3.org/2000/svg"
      version="1.1"
      xmlns:xlink="http://www.w3.org/1999/xlink"
    >
      <defs>
        <path id="path1" d="M75,20 a1,1 0 0,0 100,0" />
      </defs>
      <text x="10" y="100" style="fill: red">
        <textPath xlink:href="#path1">I love SVG I love SVG</textPath>
      </text>
    </svg>

解析

defs元素允许我们定义以后需要重复使用的图形元素。

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <text x="10" y="20" style="fill: red">
        Several lines:
        <tspan dx="10" dy="45">First line</tspan>
        <tspan dx="10" dy="45">Second line</tspan>
      </text>
    </svg>

解析

tspan元素可以包含不同的格式和位置，可以安排任何分小组与tspan元素的数量

SVG Stroke属性

stroke
stroke-width
stroke-linecap
stroke-dasharray
stroke

定义给定图形元素的外轮廓的颜色

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <g fill="none">
        <path stroke="red" d="M5 20 l215 0" />
        <path stroke="black" d="M5 40 l215 0" />
        <path stroke="blue" d="M5 60 l215 0" />
      </g>
    </svg>

stroke-width

定义当前对象的轮廓的宽度

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <g fill="none" stroke="black">
        <path stroke-width="2" d="M5 20 l215 0" />
        <path stroke-width="14" d="M5 40 l215 0" />
        <path stroke-width="6" d="M5 60 l215 0" />
      </g>
    </svg>

stroke-linecap

定义不同类型的开放路径的终结

<svg
      width="120"
      height="120"
      viewPort="0 0 120 120"
      version="1.1"
      xmlns="http://www.w3.org/2000/svg"
    >
      <line
        stroke-linecap="butt"
        x1="30"
        y1="30"
        x2="30"
        y2="90"
        stroke="black"
        stroke-width="20"
      />
      <line
        stroke-linecap="round"
        x1="60"
        y1="30"
        x2="60"
        y2="90"
        stroke="black"
        stroke-width="20"
      />
      <line
        stroke-linecap="square"
        x1="90"
        y1="30"
        x2="90"
        y2="90"
        stroke="black"
        stroke-width="20"
      />
      <path d="M30,30 L30,90 M60,30 L60,90 M90,30 L90,90" stroke="white" />
    </svg>

stroke-dasharray

用于创建虚线,，用于控制描边的点划线的图案规范

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <g fill="none" stroke="black" stroke-width="4">
    <path stroke-dasharray="5,5" d="M5 20 l215 0" />
    <path stroke-dasharray="10,10" d="M5 40 l215 0" />
    <path stroke-dasharray="20,10,5,5,5,10" d="M5 60 l215 0" />
  </g>
</svg>

SVG 滤镜

通过filter元素进行定义，定义在defs元素里

feGaussianBlur 模糊

创建模糊效果

 <p>
      <b>Note: </b>Internet Explorer and Safari do not support SVG filters yet!
    </p>
    <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <defs>
        <filter id="f1" x="0" y="0">
          <feGaussianBlur in="SourceGraphic" stdDeviation="15" />
        </filter>
      </defs>
      <rect
        width="90"
        height="90"
        stroke="green"
        stroke-width="3"
        fill="yellow"
        filter="url(#f1)"
      />
    </svg>

解析

<filter>元素id属性定义一个滤镜的唯一名称
<feGaussianBlur>元素定义模糊效果
in="SourceGraphic"这个部分定义了由整个图像创建效果
stdDeviation属性定义模糊量
<rect>元素的滤镜属性用来把元素链接到”f1”滤镜
阴影 feOffset + feBlend实例
例一

用于创建阴影效果

<p>
      <b>Note: </b>Internet Explorer and Safari do not support SVG filters yet!
    </p>
    <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <defs>
        <filter id="f1" x="0" y="0" width="200%" height="200%">
          <feOffset result="offOut" in="SourceGraphic" dx="20" dy="20" />
          <feBlend in="SourceGraphic" in2="offOut" mode="normal" />
        </filter>
      </defs>
      <rect
        width="90"
        height="90"
        stroke="red"
        stroke-width="5"
        fill="blue"
        filter="url(#f1)"
      />
    </svg>

feOffset：负责定义位移
feBlend：负责样式

例二

<p>
      <b>Note: </b>Internet Explorer and Safari do not support SVG filters yet!
    </p>
    <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <defs>
        <filter id="f1" x="0" y="0" width="200%" height="200%">
          <feOffset result="offOut" in="SourceGraphic" dx="20" dy="20" />
          <feGaussianBlur result="blurOut" in="offOut" stdDeviation="10" />
          <feBlend in="SourceGraphic" in2="blurOut" mode="normal" />
        </filter>
      </defs>
      <rect
        width="90"
        height="90"
        stroke="green"
        stroke-width="3"
        fill="yellow"
        filter="url(#f1)"
      />
    </svg>

<feGaussianBlur>元素的stdDeviation属性定义了模糊量

SVG 线性渐变 -

元素用于定义线性渐变。
标签必须嵌套在的内部。标签是definitions的缩写，它可对诸如渐变之类的特殊元素进行定义。

线性渐变可以定义为水平，垂直或角渐变：

当y1和y2相等，而x1和x2不同时，可创建水平渐变
当x1和x2相等，而y1和y2不同时，可创建垂直渐变

当x1和x2不同，且y1和y2不同时，可创建角形渐变

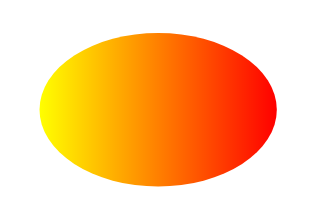

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <defs>
      <linearGradient id="grad1" x1="0%" y1="0%" x2="100%" y2="0%">
        <stop
          offset="0%"
          style="stop-color: rgb(255, 255, 0); stop-opacity: 1"
        />
        <stop
          offset="100%"
          style="stop-color: rgb(255, 0, 0); stop-opacity: 1"
        />
      </linearGradient>
    </defs>
    <ellipse cx="200" cy="70" rx="85" ry="55" fill="url(#grad1)" />
  </svg>

解析

标签的id属性可为渐变定义一个唯一的名称
标签的X1，X2，Y1，Y2属性定义渐变开始和结束位置
渐变的颜色范围可由两种或多种颜色组成。每种颜色通过一个标签来规定。offset属性用来定义渐变的开始和结束位置。
填充属性把 ellipse 元素链接到此渐变

SVG 放射性渐变 -

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
      <defs>
        <radialGradient id="grad1" cx="50%" cy="50%" r="50%" fx="50%" fy="50%">
          <stop
            offset="0%"
            style="stop-color: rgb(255, 255, 255); stop-opacity: 0"
          />
          <stop
            offset="100%"
            style="stop-color: rgb(0, 0, 255); stop-opacity: 1"
          />
        </radialGradient>
      </defs>
      <ellipse cx="200" cy="70" rx="85" ry="55" fill="url(#grad1)" />
    </svg>

解析

<radialGradient>标签的 id 属性可为渐变定义一个唯一的名称
CX，CY和r属性定义的最外层圆和Fx和Fy定义的最内层圆
渐变颜色范围可以由两个或两个以上的颜色组成。每种颜色用一个<stop>标签指定。
offset属性用来定义渐变色开始和结束
填充属性把ellipse元素链接到此渐变
