随着Z490芯片组的上市，四家板厂的四块看家花旦ITX主板同期发布，很多朋友在选购的时候可以获得哪些信息量呢？
▲ASRock Z490 Phantom Gaming ITX/TB3特点：8相90A+满血雷电3+AX200 WIFI6
▲ASUS ROG STRIX Z490-I GAMING特点：8+2相60A+AX201 WIFI6
▲GIGABYTE Z490I AORUS ULTRA特点：8相90A+PCIe 4.0时钟发生器+AX201 WIFI6
▲MSI MEG Z490I Unify特点：8相90A+满血雷电3+PCIe 4.0时钟发生器+AX201 WIFI6
客观来说：这一代的Z490 ITX增加了很多配置，比如雷电3和PCIe 4.0时钟发生器。但是他们的权重又各有不同。
没有雷电3芯片实用价值真的少很多，很多人都是冲着雷电3去的。
PCIe 4.0时钟发生器个人觉得必要性远没有雷电3那么重要，等到内置PCIe 4.0的11TH的RocketLake系列CPU和Z590同期发布，Z490+PCIe 4.0时钟发生器其实也是个鸡肋定位而已。
还有一个问题就是11TH的RocketLake最高也就8核心，并没有10核心的产品，所以10核的CometLake的I9 10900K依然会是奇货可居状态并持续缺货,所以我并不推荐购买I7 10700K而是直接推荐I9 10900K，因为不但好用而且保值。
这一代Z490 ITX，MSI MEG Z490I Unify不仅供电强，布线强，配置也强。降价也很及时，打得其他三家有一点措手不及。
ASRock Z490 Phantom Gaming ITX/TB3其实也是有独门秘籍的，只有这款主板使用全功能的ax200无线网卡，其他家的都是ax201，由于ax201无线网卡的PCIe接口绑定CNViO2，导致无法兼容现有的黑苹果网卡，所以如果要安装黑苹果无线网卡只能通过转接卡占用一个m.2的硬盘位，并且要机箱内部布置天线。而华擎这块板的话只需要直接将AX200换成BCM94352Z即可。其次就是有华擎的Z490 Phantom Gaming-ITX/TB3拥有全速的雷电3接口，并且支持雷电3视频直出接雷电3显示器，这样可玩性大大增强。所以在黑苹果的配置上，ASRock Z490 Phantom Gaming ITX/TB3是目前Z490 ITX主板中最好的选择。
价格定位上，我觉得华擎目前的定价可能会紧跟微星持续进行价格调整，且一定低于微星，至少目前这四大花旦ITX Z490主板中，华擎的价格暂时还是最低。
外观
▲包装正面
▲包装背面
▲包装45度视角1
▲包装45度视角2
▲开箱
▲附件全家福
▲主板正面主板边缘设置了2 x SATA，在PCIe x16的上方使用了类似X299 ITX/AC的垂直子卡设计，用来搭载一个PCIe Gen3 x4的M.2和2 x SATA。
▲主板背面设有一条PCIe Gen3 x4的M.2
▲在主板的IO装甲VRM供电位置使用了主动的风扇散热设计。
▲在主板的顶部VRM供电位置也使用了主动的风扇散热设计。
▲PCIe x16的插槽使用了金属包被的加固型设计，在上方使用了类似X299 ITX/AC的垂直插卡方式解决存储接口部分的布线问题。
▲主板使用了一体式挡板装机IO设计，IO接口部分从左往右分别是：iGPU DP1.4和HDMI2.0，2 x Antenna IPEX天线接口、1 x PS/2接口、2 x USB 3.2 Gen1 Type-A (5 Gb/s) 、CLR CMOS按钮、1 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C (Thunderbolt™ 协议支持 40Gb/s；USB3.2 协议支持 10Gb/s) 、3 x USB 3.2 Gen2 Type-A (10 Gb/s)、2.5G RJ45网口、 HD 音频插孔
拆解
▲主板45度正面
▲主板45度背面
▲拆解
▲双风扇散热模组正面
▲双风扇散热模组背面
▲子卡正面

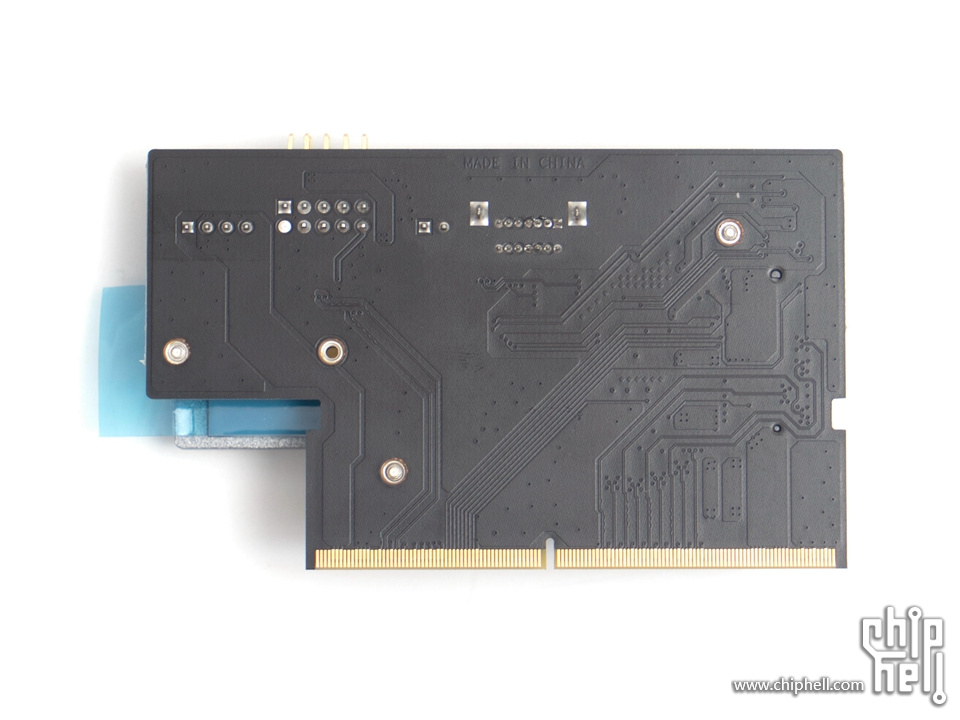

▲子卡背面

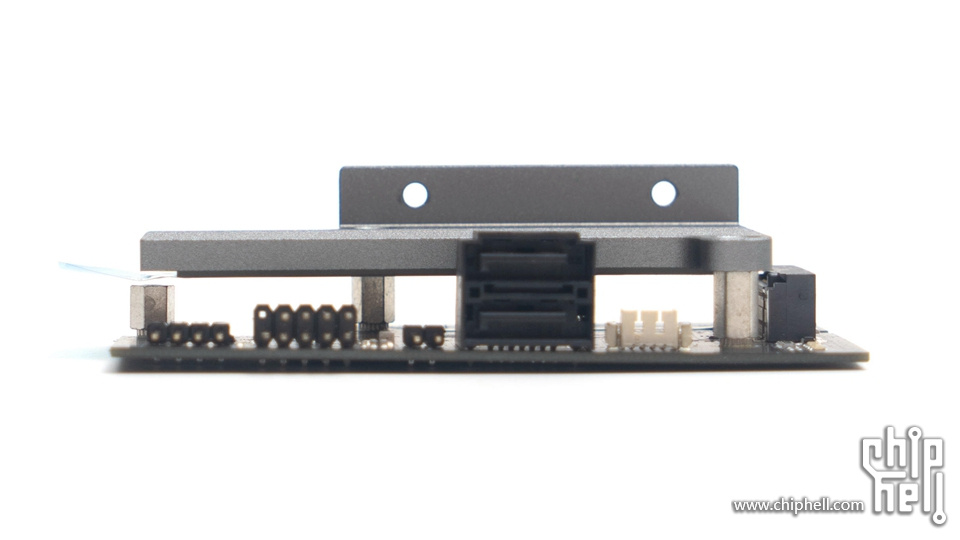

▲子卡顶部设有2个SATA，一个USB2.0 9针内置接口，一个内置四针蜂鸣器接口
▲子卡的边缘设置有CPU、DRAM、VGA、BOOT的侦错灯，中央位置设置有一条PCIe Gen3 x4的M.2
▲裸板正面
▲裸板背面
解构
CPU&DRAM VRM
▲CPU供电方面，采用了6+2+1+2（VCORE,VGT,VCCSA,VCCIO）这样的配备：PCB正面涉及到的芯片主要有下列
▲（红）PMW主控：Renesas ISL69296来自Renesas的专为intel VRM13设计的3路输出12相PMW主控芯片
Renesas ISL69296这颗PMW主控芯片应该才面世，所以Renesas网站暂时没有资料。
▲但是我在IC交易市场可以查询到这一颗是三路输出的12相PMW控制芯片。
▲第一路：RAIL0（绿）VCOREMosfet：Renesas ISL99390来自Renesas的Mosfet，持续工作电流90A正面有6颗Renesas ISL99390 Mosfet，组成VCORE部分的6相。
第二路：RAIL1（橘）VCCGTMosfet：Renesas ISL99227来自Renesas的Mosfet，持续工作电流60A正面有2颗Renesas ISL99277 Mosfet，组成VCCGT部分的2相。
第三路：RAIL2（蓝）VCCSAMosfet：Renesas ISL99227来自Renesas的Mosfet，持续工作电流60A正面有1颗Renesas ISL99277 Mosfet，组成VCCSA部分的1相。
▲输出电容方面除了PCB正面的FP12K黑金电容，还有位于PCB背面的SP-CAP电容。配合DrMOS来稳定输出

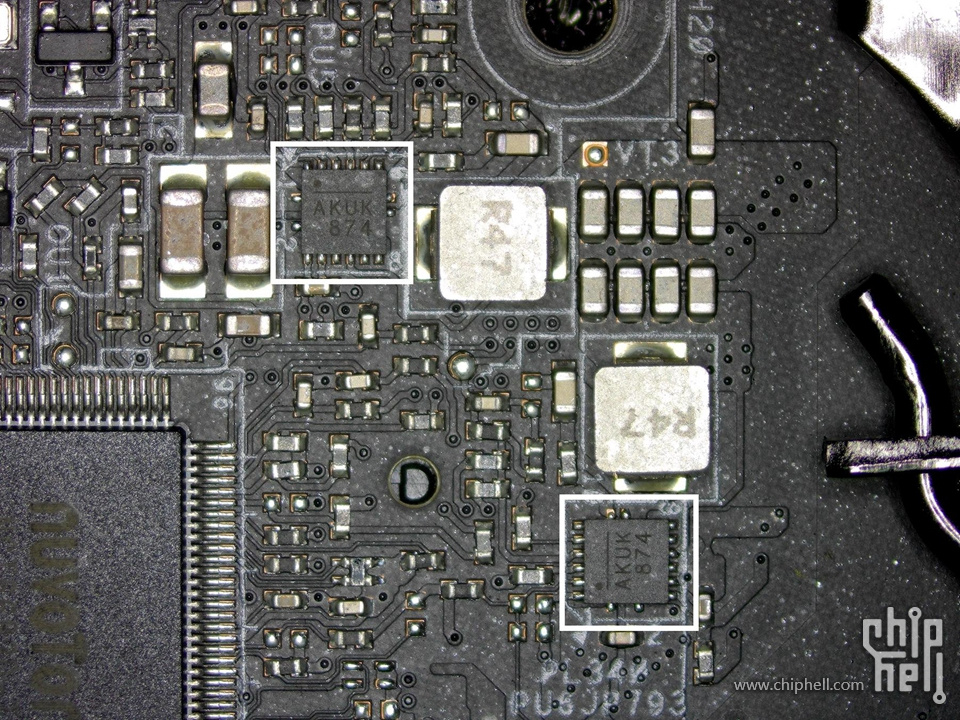

▲（白）VCCIOPMIC：Monolithic Power Systems (MPS) NB685来自Monolithic Power Systems (MPS) 的NB685是一颗集成高频，同步，整流，降压功能的开关模式转换器
▲把以上部分总结了一下，供电部分的结构就获得了。
▲内存DIMM一相供电配备TPS53355DQPR同步降压转换器，支持集成型 MOSFET 的同步30 A 降压稳压器，可实现 高达90% 的电源效率以及快速瞬态响应。 Mosfet使用了Sinopower SM3331，最大支持40A。
PCH
▲Intel Z490 PCH芯片
Audio
▲音频部分这次做出了一点改进就是在Realtek ALC1220基础上增加了一颗TI NE5532双路低噪声高速音频运算放大器，支持高达 600 欧姆的耳机。Thunderbolt™ 3
▲由于这次华擎使用的是Intel的满血Thunderbolt™ 3芯片Intel JH7340，所以这个接口使用Thunderbolt™ 3 协议的时候是全速40Gb/s，使用USB3.2协议的时候是10Gb/s，当使用Thunderbolt™ 3 Type-C或者USB3.2 Type-C接口的显示器的时候，最大输出4096x2160@ 60Hz。
▲JH7340搭配Cypress的CYPD5225-96BZXI来提供完整的PD供电支持与USB-C控制，支持 USB PD 2.0 charging 高达 5V@3A (15W)。
▲在Thunderbolt™ 3 Type-C旁边有一颗MXIC MX25L8006EM2I-12G的SPI Flash芯片，专门用来存储和更新Thunderbolt™ 3 固件使用。
HDMI2.0
▲Intel目前的集显HD630的HDMI接口版本只到1.4B，这次使用了一颗MegaChips的MCDP2800BC来提供HDMI2.0接口输出。
2.5G LAN
▲网卡采用Realtek 8125BG 2.5G芯片无线网络部分还是老生重弹的intel AX200 WIFI6系列，所以就不再赘述。
Super I/O
▲Super I/O 芯片使用的是nuvoTon NCT6683D-T
Flash Back
**
这次一个较大的改进就是增加了无CPU通过USB刷新BIOS的功能，知道无CPU刷新原理的同学大概都可以理解一个概念，要实现这个功能必须是要在BIOS无法初始化USB设备的情况下执行，这就需要一个独立的硬软件系统去完成，有点类似BMC系统的操作，其具体是通过如下两颗芯片实现。
▲NUC121ZC2AE 是来自nuvoTon的ARM® Cortex®-M0 32位单片机，支持主频最高可至50 MHz 、 32 KB Flash、8 KB SRAM 、12位 ADC 、内置48 MHz 高精度高速 RC 晶振并支持 USB 传输不须外挂晶片 ( Crystal-less ) 与24路 PWM /B PWM ，使得 NUC121ZC2AE 于USB传输与控制处里相当有效率。
▲在主板背面 NUC121ZC2AE对应的位置有一颗MXIC MX25L12872M2I-10G的SPI Flash芯片，内部存储的就是刷新BIOS所需要的独立软件部分。NUC121ZC2AE 越过PCH直接对USB进行操作，一旦BIOS U盘接入指定的接口，NUC121ZC2AE 就会运行Flash Back2内置的微型软件系统对U盘的BIOS进行读取和升级操作。
